GPS modul v2.1 s SMA anténou - AT6668 - pro vývojové moduly M5Core - M5Stack M003-V2.1
Modul GPS v2.1 založený na čipu AT6668 je kompaktní a přesné řešení GNSS kompatibilní s GPS, BD2/BD3, GLONASS, GALILEO a QZSS . Je vybaven externí SMA anténou, DIP přepínačem pro konfiguraci pinů a funkcí PPS , takže je ideální pro aplikace vyžadující přesné určení polohy.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: GPS modul v2.1 s SMA anténou - AT6668 - pro vývojové moduly M5Core - M5Stack M003-V2.1
Modul M5Stack GPS v2.1 je vysoce výkonné GNSS řešení založené na čipu AT6668 a modulu ATGM336H . Umožňuje simultánní příjem více satelitních systémů, což zajišťuje vysokou přesnost a odolnost proti rušení. Díky přiřazení pinů DIP přepínačů a podpoře signálu PPS pro přesné časování se modul přizpůsobí různým prostředím a projektům. Sada obsahuje aktivní GPS/BD anténu s SMA konektorem a 1metrový kabel. Tento všestranný nástroj je vhodný pro navigační systémy, IoT, průmyslovou automatizaci, robotiku a geolokaci.

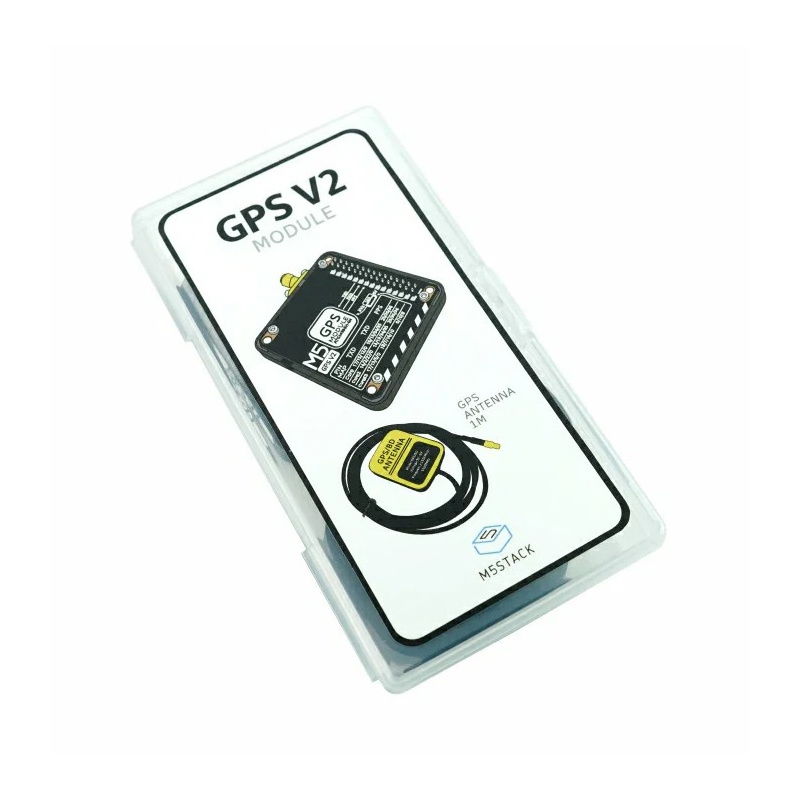

GPS modul v2.1 s SMA anténou - AT6668 - pro vývojové moduly M5Core - M5Stack M003-V2.1.
Botland je oficiálním distributorem modulů řady M5Stack v Polsku. Systém těchto stohovatelných funkčních zařízení jsme doplnili o příslušenství z naší nabídky a četné blogové návody. Všechny prezentované produkty M5Stack jsou originální.
Podporuje více satelitních navigačních systémů (GPS/QZSS/BD2/BD3/GAL/GLO).
Hlavní vlastnosti modulu GPS v2.0
- Čip AT6668 s podporou více systémů GNSS : GPS, QZSS, BD2, BD3, GLONASS, GALILEO
- Přesnost polohování pod 1,5 m (CEP50) : zajišťuje přesnost i v obtížných podmínkách
- DIP přepínač pro konfiguraci TX/RX a PPS : umožňuje přizpůsobit připojení k používanému ovladači
- Podpora více stacků : perfektní volba pro ekosystém M5Stack
- Výstup PPS : Přesné načasování pro aplikace citlivé na synchronizaci
- Nízká spotřeba energie : pouze 42,78 µA v pohotovostním režimu
Rozložení pinů a kompatibilita s M5Stackem
Modul GPS v2.0 je vybaven M-Bus konektorem s možností přepínání signálů pomocí DIP přepínače , což zvyšuje jeho kompatibilitu s různými hlavními jednotkami, jako jsou CoreS3 , Core2 , Fire v2.7 a další. Pin G25 je zodpovědný za signál PPS , u některých jednotek je však sdílen s funkcí reproduktoru - proto by měla být v danou chvíli používána pouze jedna funkce. Pro plnou funkčnost zkontrolujte prosím přiřazení pinů v dokumentaci a upravte zdrojový kód odpovídajícím způsobem.

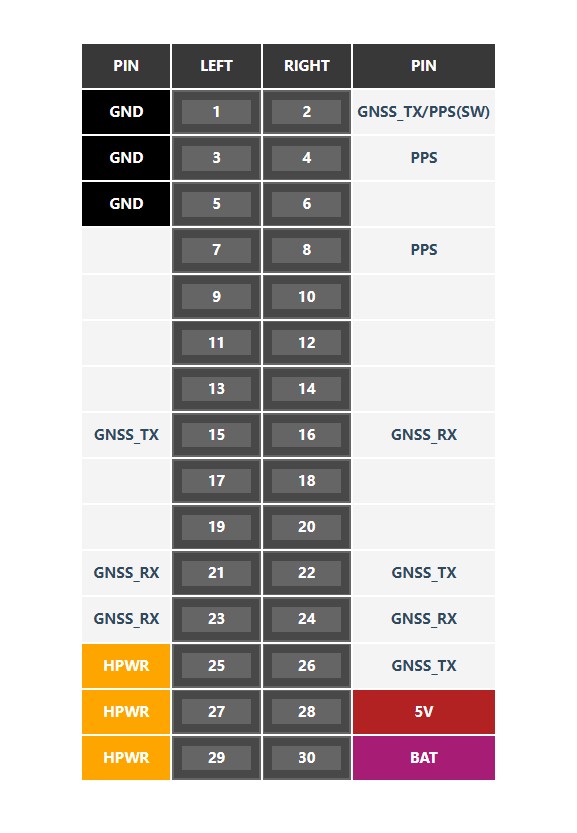

Piny označené SW lze přepínat pomocí DIP přepínačů pro připojení různých hlavních řídicích jednotek.

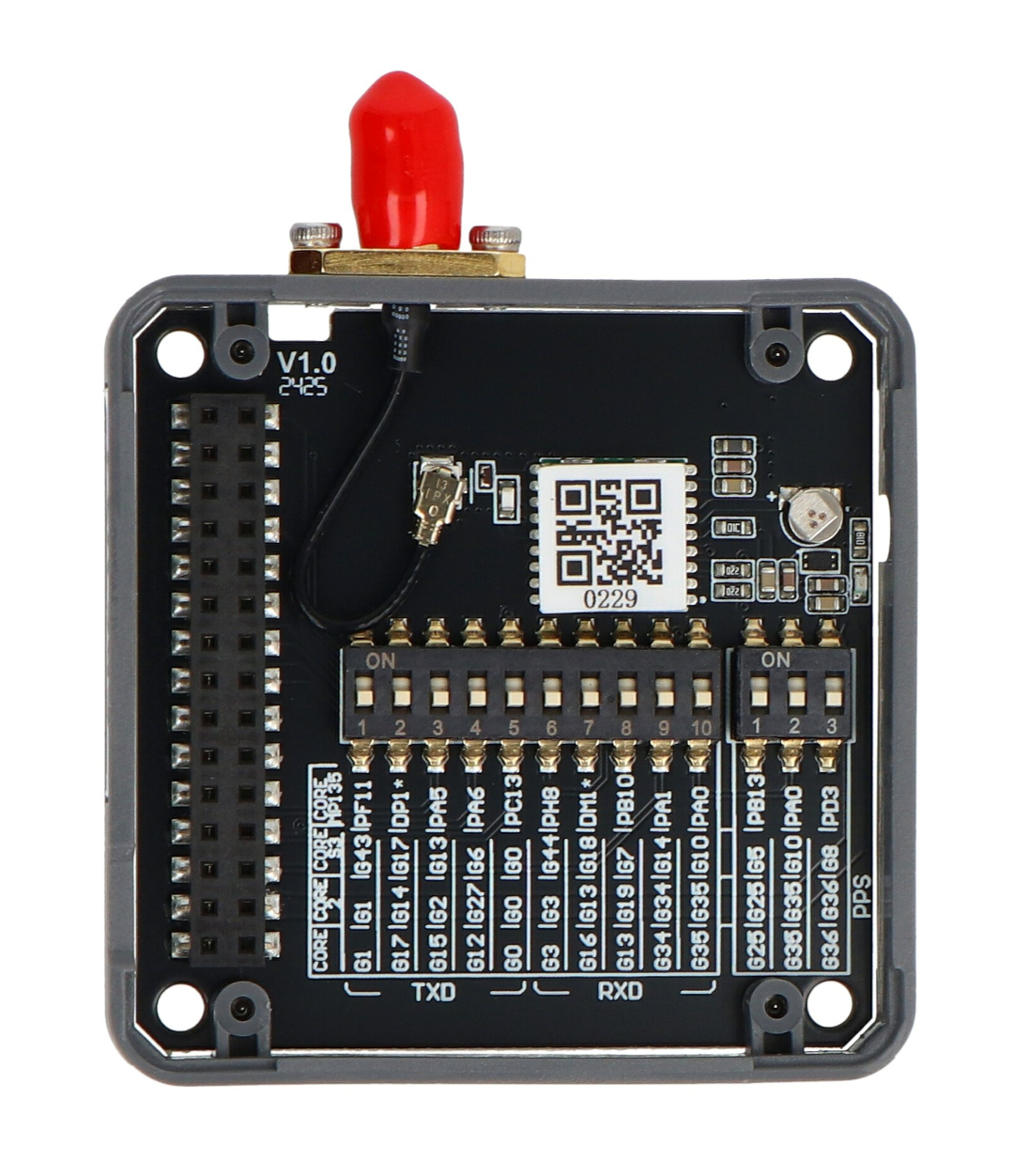

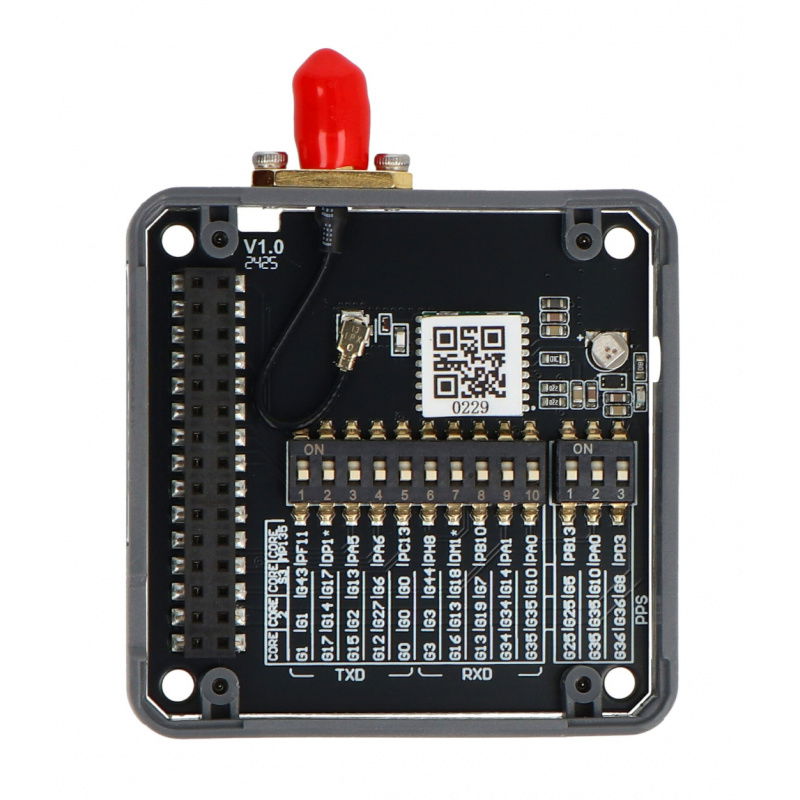

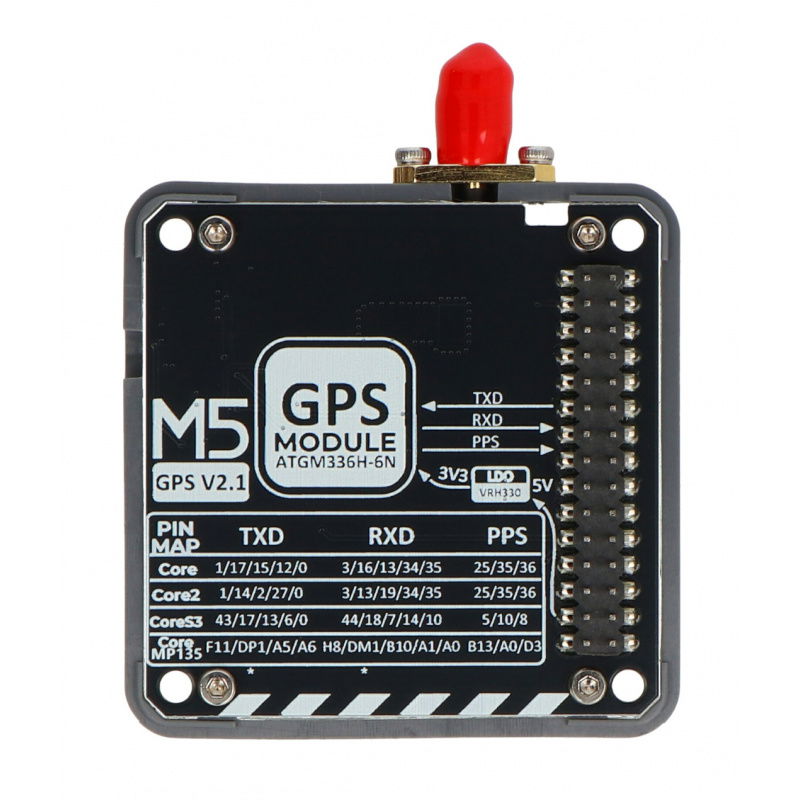

Modul je vybaven externí SMA anténou a DIP přepínačem.
Programování a integrace
Modul je kompatibilní s oblíbenými vývojovými prostředími, včetně Arduino IDE, UIFlow 1.0 a UIFlow 2.0 . Podporuje standardní protokol NMEA0183 (verze 4.1) a jeho integrace s knihovnou TinyGPSPlus umožňuje rychlou implementaci lokalizačních funkcí. K dispozici jsou příklady kódu a oficiální dokumentace, které pomohou začínajícím i pokročilým uživatelům začít.
Technické specifikace modulu GPS v2.0
- Systém na čipu: AT6668
- Podporované systémy: GPS, QZSS, BD2, BD3, GALILEO, GLONASS
- Frekvence: BDS (B1I + B1C), GPS / QZSS / SBAS (L1), GALILEO (E1), GLONASS (R1)
- Počet kanálů: 50
- Přesnost polohování: < 1,5 m (CEP50)
- Obnovovací frekvence polohy: až 10 Hz
- Protokol: NMEA0183 v4.1
- Citlivost: Sledování -162 dBm, Akvizice -160 dBm, Studený start -148 dBm, Horký start -156 dBm
- Doba spuštění: studený start - 23 s, teplý start - 1 s
- Spotřeba proudu: 5 V / 42,78 µA (pohotovostní režim), 5 V / 41,96 mA (provoz)
- Rozměry: 54 × 63,6 × 13,1 mm
- Hmotnost: 16 g
Obsah sady
- 1x GPS modul v2.1 (AT6668)
- 1x Externí aktivní anténa GPS/BD (1 m, SMA)

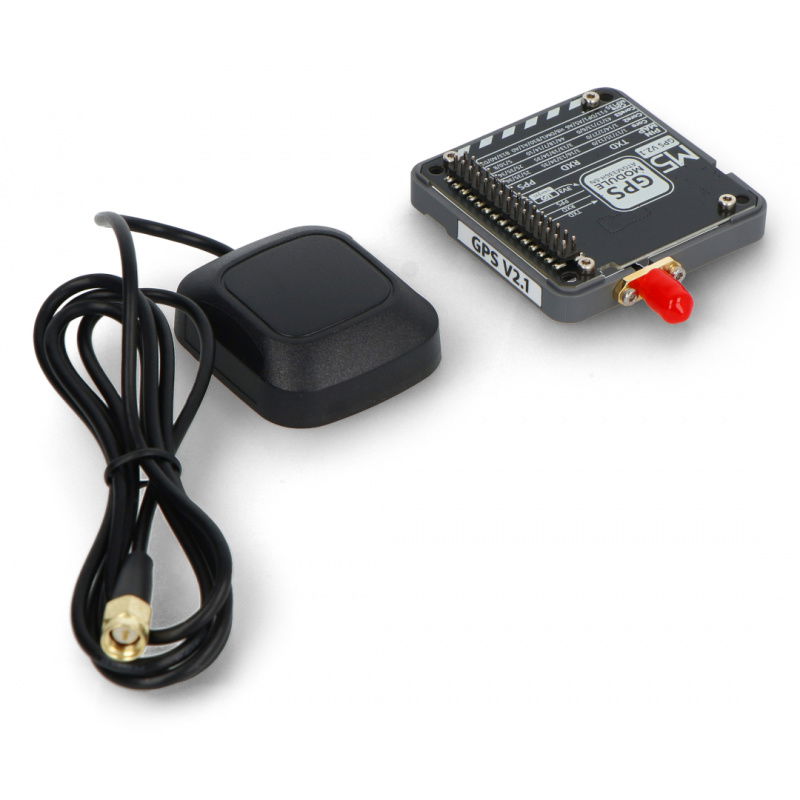

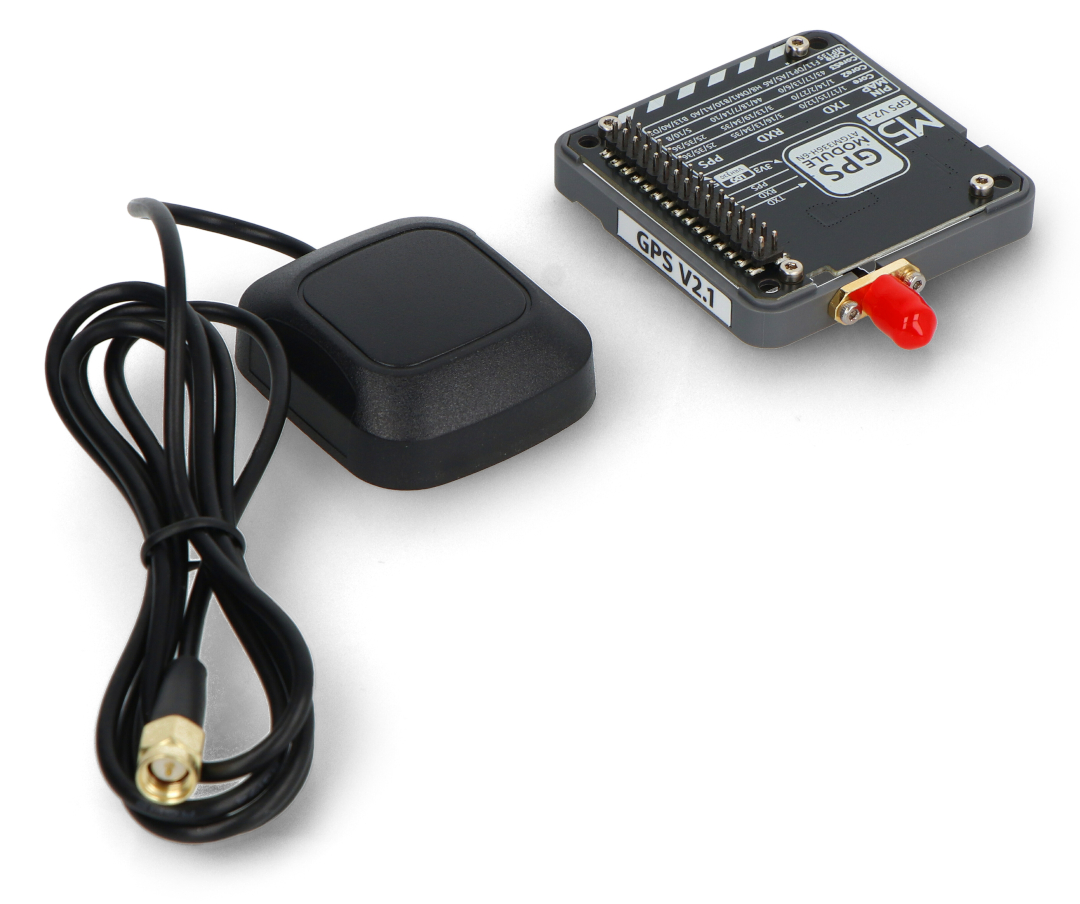

Prvky obsažené v sadě.
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Šířka | 7 cm |
| Výška | 13 cm |
| Hloubka | 2,5 cm |
| Hmotnost | 0,078 kg |
