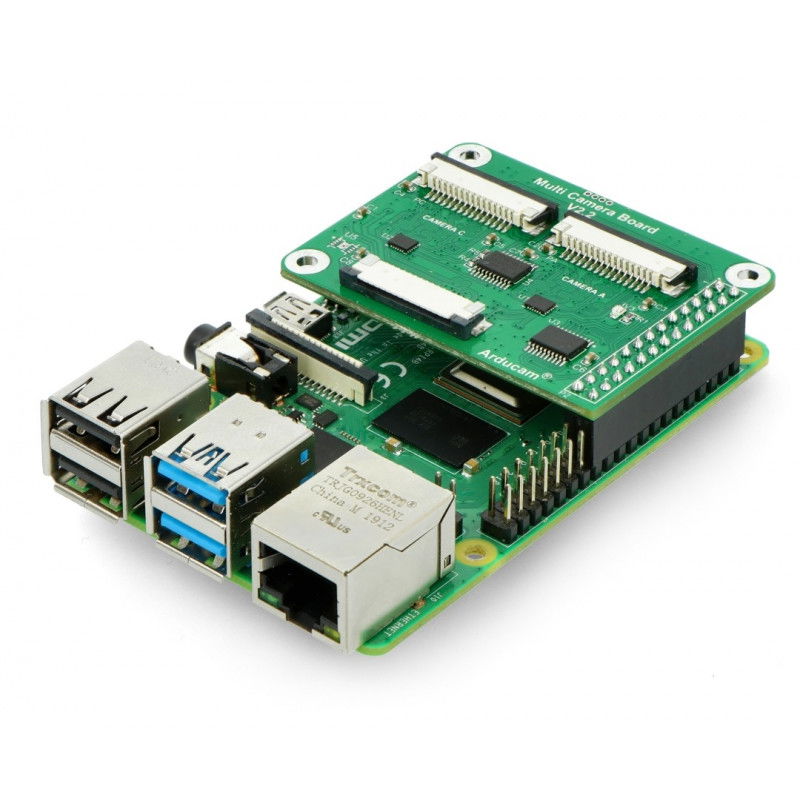

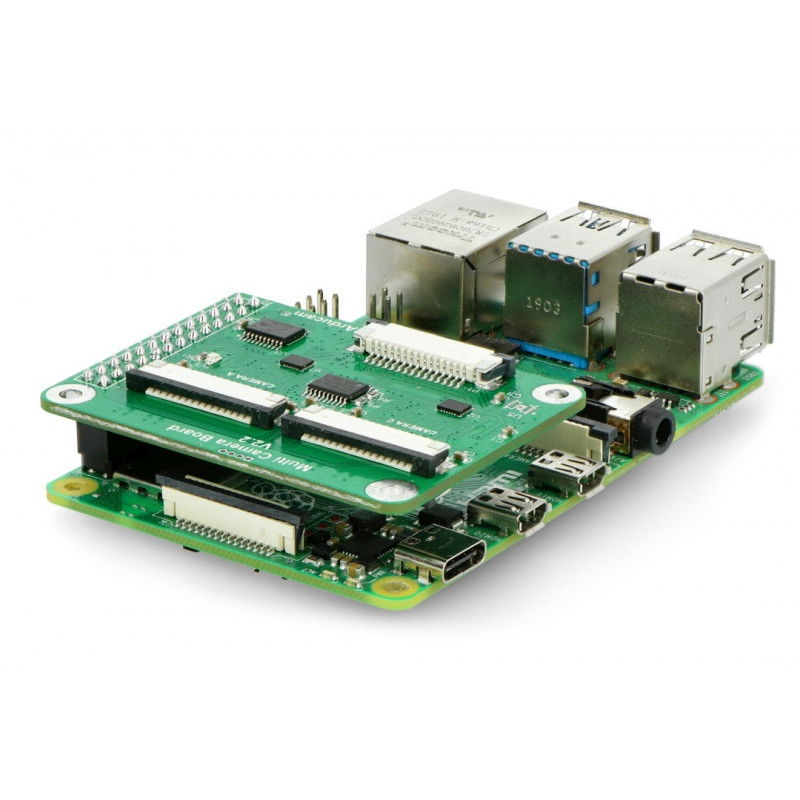

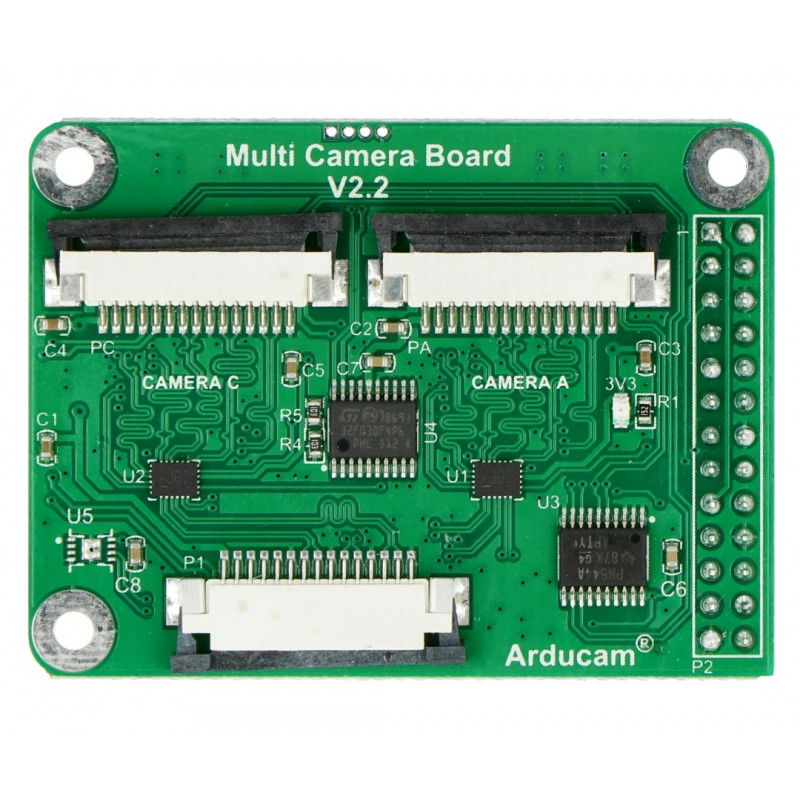

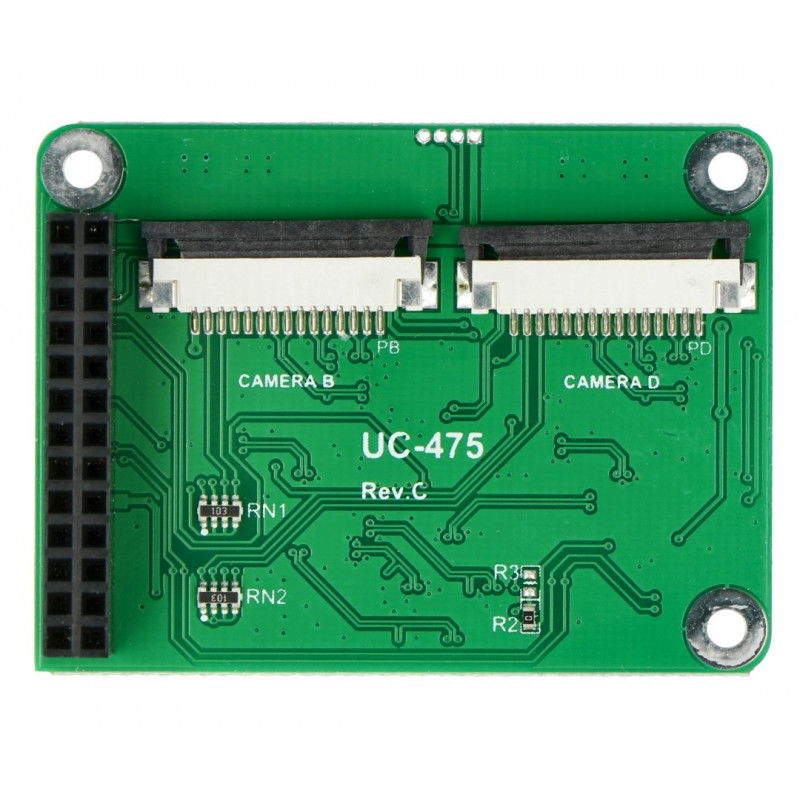

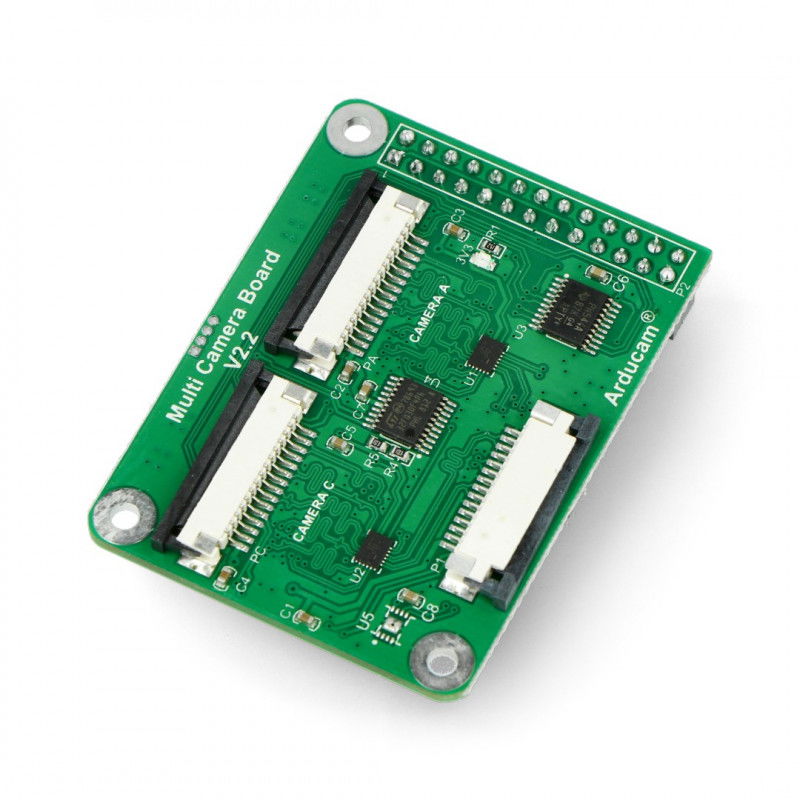

Popis produktu: Multi camera adapter module v2.2 – hub pro kamery pro Raspberry Pi A / B / B+ / 2 / 3B / 3B+ / 4B / 5
Adaptér určený pro připojení 4 kamer – 5 MP OV5647, 8 MP IMX219, 12 MP IMX477 nebo Raspberry Pi Camera V3 (12 MP IMX708) – k jednomu CSI konektoru na Raspberry Pi. Kamery připojené k adaptéru pracují sekvenčně (nepracují současně). Modul je kompatibilní s Raspberry Pi A / B / B+ / 2 / 3B / 3B+ / 4B / 5. Rozměry desky jsou 56 mm x 42 mm.

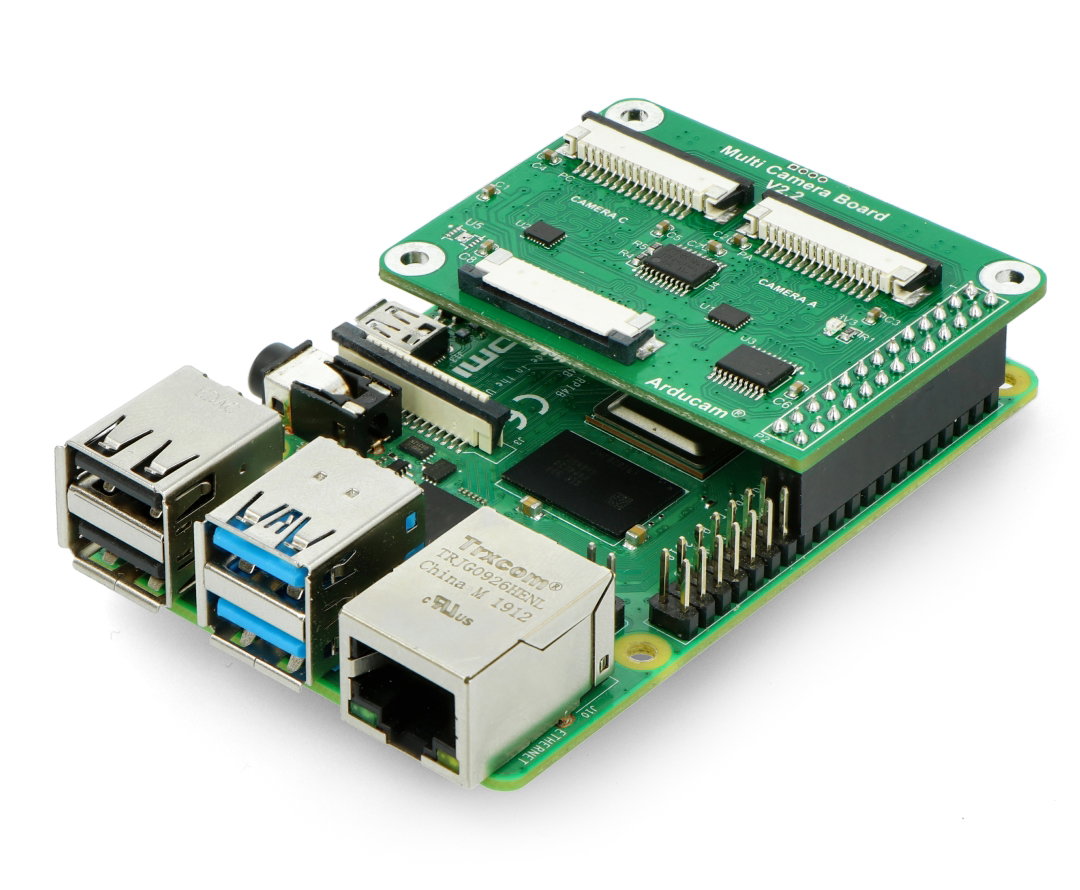

Příklad připojení kamer pomocí adaptéru.
Připojení Multi camera adapter module v2.2 – hub pro kamery pro Raspberry Pi
Výrobce poskytuje uživatelskou příručku spolu s ukázkovým programem, který umožňuje používání modulu.
| Výrobce poskytuje uživatelskou příručku, která popisuje, jak adaptér připojit a používat. |
Specifikace Multi camera adapter module v2.2 – hub pro kamery pro Raspberry Pi A / B / B+ / 2 / 3B / 3B+ / 4B / 5
- Umožňuje připojení 4 kamer pro Raspberry Pi
- Komunikace prostřednictvím CSI konektoru (plochý kabel je součástí balení) a GPIO jednodeskového počítače
- Možnost připojení 4 kamer:
- 5 MP OV5647
- 8 MP IMX219
- 12 MP IMX477 (HQ Camera)
- 12 MP IMX708 (Camera Module 3)
- Kamery pracují sekvenčně
- Rozměry: 56 mm x 42 mm x 11 mm
- Hmotnost: 13,5 g
Není možné kombinovat různé modely kamer v jedné sestavě. Kamery pracují střídavě (sekvenčně), nikoli současně, což je nutné zohlednit při návrhu projektu.
Multi camera adapter module v2.2 – hub pro kamery pro Raspberry Pi A / B / B+ / 2 / 3B / 3B+ / 4B / 5

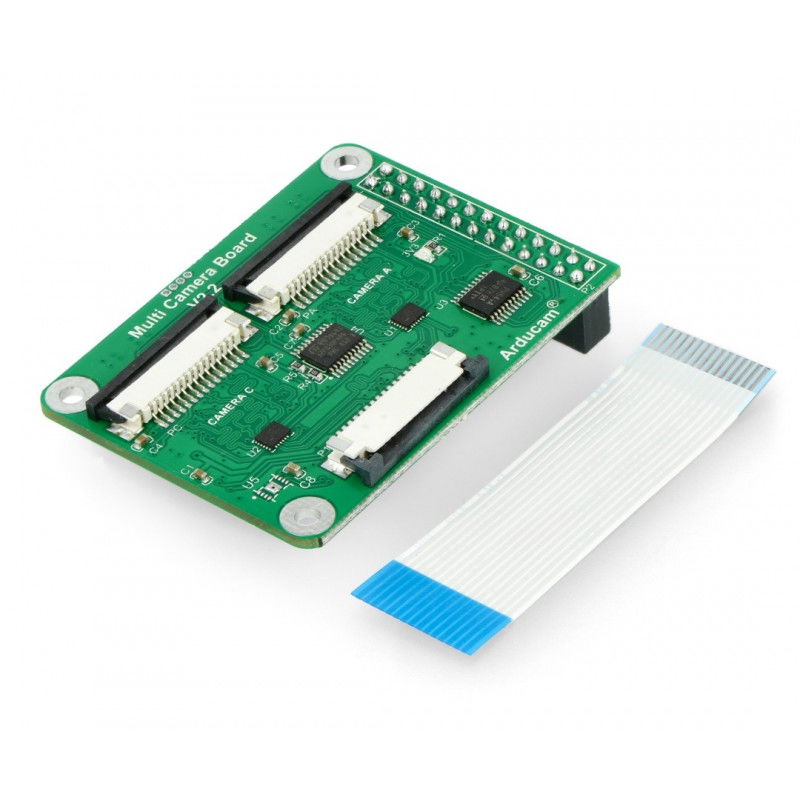

Hub umožňující připojení Raspberry Pi ke čtyřem kamerám. Oproti předchozí verzi podporuje nová verze nejen kamerové moduly s rozlišením 5 MP, ale také 8 MP a 12 MP kamery. K hubu lze současně připojit maximálně čtyři kamery. Hub se připojuje ke konektoru CSI na desce Raspberry Pi. Verze V2.2 podporuje 360° kamery, makrofotografické kamery a kamery pro IoT aplikace. Kamery připojené k hubu V2.2 pracují sekvenčně, což znamená, že v jednu chvíli lze zobrazit obraz pouze z jedné kamery. Hub je kompatibilní s Pi A / B / B+ / 2 / 3B / 3B+ / 4B / 5. Součástí balení je hub a vícežilový plochý kabel zakončený konektorem CSI.
Možnosti využití rozdělovače signálu kamer pro Raspberry Pi
Hub Multi camera adapter module v2.2 může podporovat až čtyři kamery. Kromě většiny dostupných modelů Raspberry Pi může hub spolupracovat také s Arduino UNO R3, Arduino MEGA 2560 R3, Beagle Bone Black Rev. C a dalšími embedded platformami vybavenými komunikačními rozhraními SPI a I2C. Multi camera adapter module v2.2 lze využít například k vytvoření malého systému monitorování obrazu na stavbách nebo k detailnímu záznamu přírodních jevů.
