Popis produktu: Arducam Pan Tilt Platform - 2 DOF platforma pro Raspberry Pi / Nvidia Jetson Nano / Xavier NX fotoaparát - Arducam B0283
Sada s ovládací platformou 2 DOF pro fotoaparát Raspberry Pi / Nvidia Jetson Nano / Xavier NX. Platforma funguje na bázi dvou vysoce kvalitních digitálních serv GH-S37D , která umožňují měnit polohu kamery ve dvou polohách - vertikální a horizontální až o 180° . Pohyb serv je možný díky vyhrazené řídicí desce s 12bitovým PWM ovladačem. Díky tomu je možné pozorovat místa a objekty, které by měly být sledovány z různých úhlů více kamerami najednou.

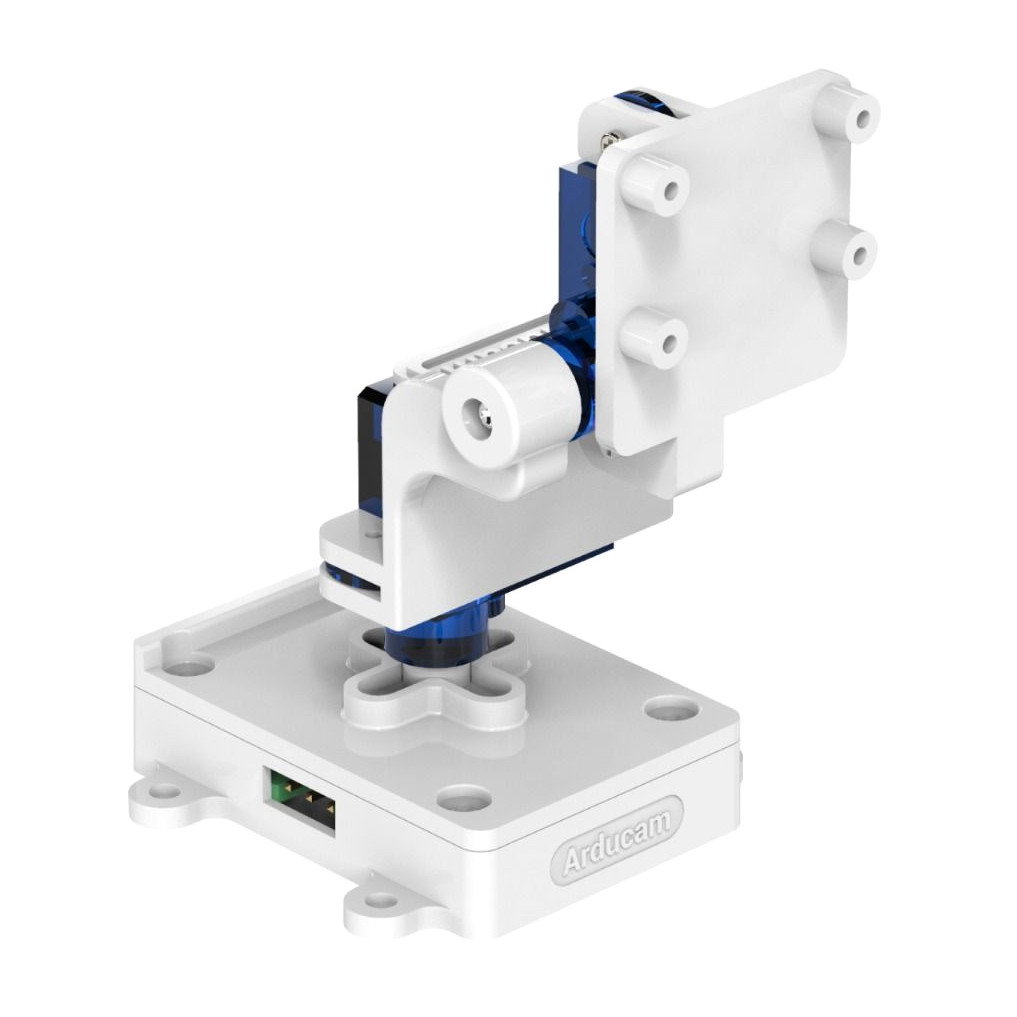

Arducam Pan Tilt Platform - 2 DOF platforma pro Raspberry Pi / Nvidia Jetson Nano / Xavier NX fotoaparát - Arducam B0283.
Technická specifikace Arducam Pan Tilt Platform
- Servomechanismus
- Typ: digitální
- Model: GH-S37D
- Počet serv na platformě: 2
- Úhel otočení:
- vertikálně: 180°
- horizontální: 180°
- Točivý moment:
- 0,6 kg * cm při 3,6 V
- 0,8 kg * cm při 4,8 V
- Pracovní rychlost:
- 0,13 s / 60 ° při 3,6 V
- 0,09 s / 60 ° při 4,8 V
- Pracovní napětí: 3,6 V až 4,8 V
- Pracovní proud: asi 350 mA
- Mrtvé pásmo: 3 použití
- Rozměry plošiny: 20 x 8,75 x 22 mm
- Řídicí deska PWM
- PWM ovladač: PCA9685
- Rozlišení PWM: 12 bitů
- Komunikační rozhraní: I2C
- Pracovní napětí: 3V až 5V
- Rozměry: 38 x 28 mm
Aplikace platformy Pan Tilt
- IoT kamery
- Robotické kamery
- Projekty zabezpečení a ostrahy
- Projekty využívající Raspberry Pi
Obsah sady
- Digitální servo - 2 kusy
- Sada vylepšených součástí držáku
- Řídicí deska PWM
- Propojovací kabely zásuvka-zásuvka v různých barvách
- Montážní šrouby
Sadu si musíte sestavit sami.

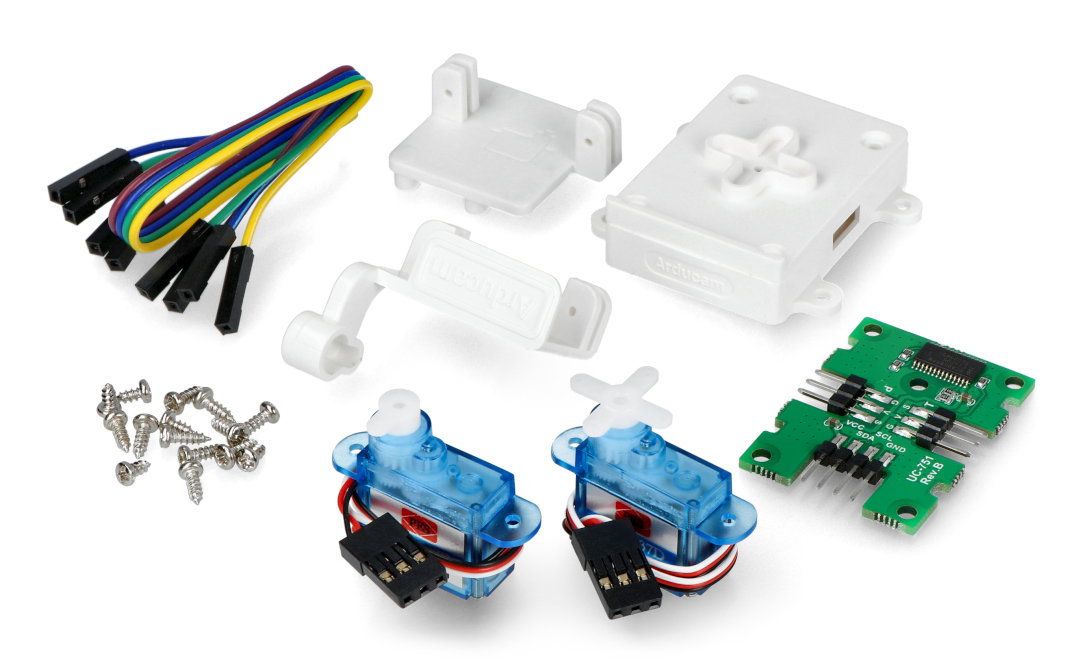

Obsah sady Arducam Pan Tilt Platform.
