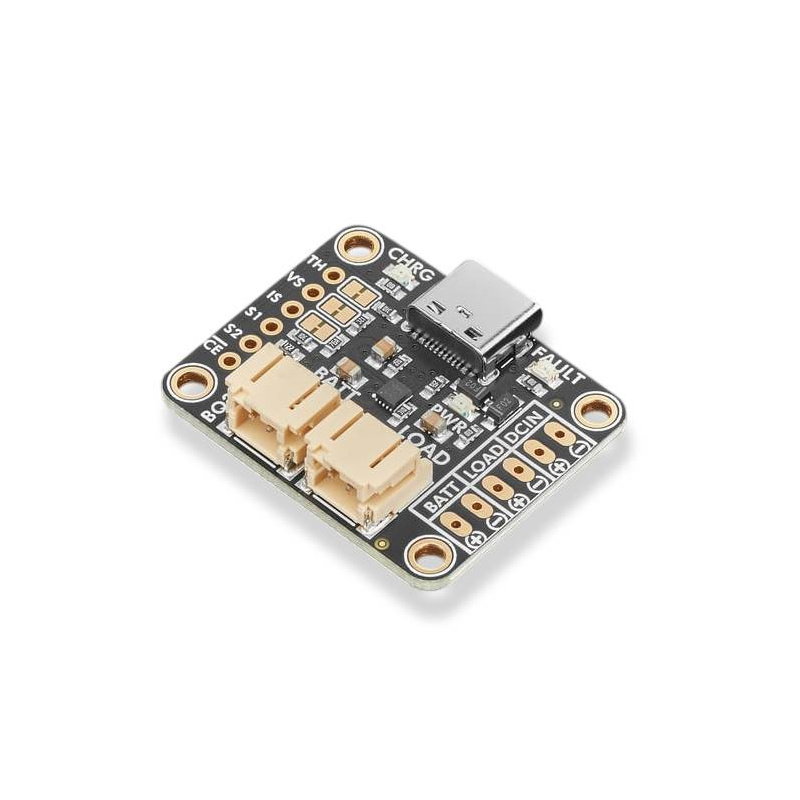

Popis produktu: Nabíjecí modul pro Li-Pol / Li-Ion / Li-Fe 5V bq25185 USB Type-C / DC / solární panel - Adafruit 6091
Nabíjecí modul baterií Adafruit je vynikajícím upgradem pro starší řadu MCP73831. Srdcem desky je čip bq25185 , který podporuje jednočlánkové baterie s jmenovitým napětím 3,7 V (maximálně 4,2 V) a články Li-FePO4 s napětím od 3,2 V do 3,65 V. Umožňuje napájení přes port USB typu C nebo přes specializované DC kontakty s podporou vstupního napětí od 5 V do 18 V. Pomocí fotovoltaického panelu nabíječka dynamicky upravuje odběr proudu a zabraňuje poklesům napětí. Systém Power Path inteligentně rozděluje energii mezi nabíjení baterie a přímé napájení přijímače. Vestavěný regulátor navíc chrání připojenou elektroniku omezením výstupního napětí na maximálně 4,5 V. Bezpečnost zvyšují četné tepelné a proudové ochrany a vestavěné bezpečnostní vypnutí, které funguje po dobu 6 hodin.

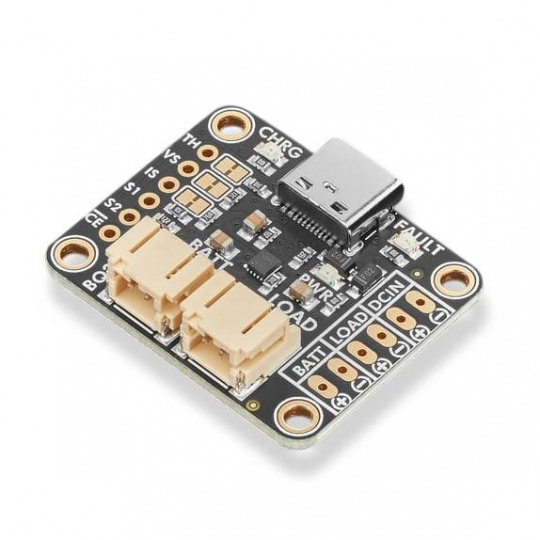

Modul pro nabíjení baterií Li-Pol / Li-Ion / Li-Fe 5V bq25185 s USB typu C / DC / solárním panelem - Adafruit 6091.
Modul umožňuje napájení projektů z různých zdrojů a automaticky optimalizuje spotřebu energie ze solárních panelů.
Hlavní vlastnosti modulu
- Řídicí jednotka bq25185 : moderní nabíjecí systém od společnosti Texas Instruments pro jednočlánkové baterie
- Podpora baterií Li-Ion, Li-Pol a Li-FePO4 : schopnost pracovat s běžnými články používanými v přenosné elektronice
- Vstup USB typu C : pohodlné 5V napájení z počítače, napájecího zdroje nebo nabíječky ze zásuvky
- Vstup pro stejnosměrné napájení nebo solární panel : Podporuje externí napájení od 5 V do 18 V
- Nastavitelný nabíjecí proud : lze nastavit na 250 mA, 500 mA nebo 1 A pomocí propojek
- Správa napájecí cesty : současné napájení přijímače a nabíjení baterie
- Výstupní napětí LOAD na 4,5 V : regulovaný výstupní výkon pro připojený systém
- LED indikace : LED diody indikující nabíjení, chybu a napájení
- Vstup termistoru 10 kΩ : umožňuje sledovat teplotu baterie během nabíjení

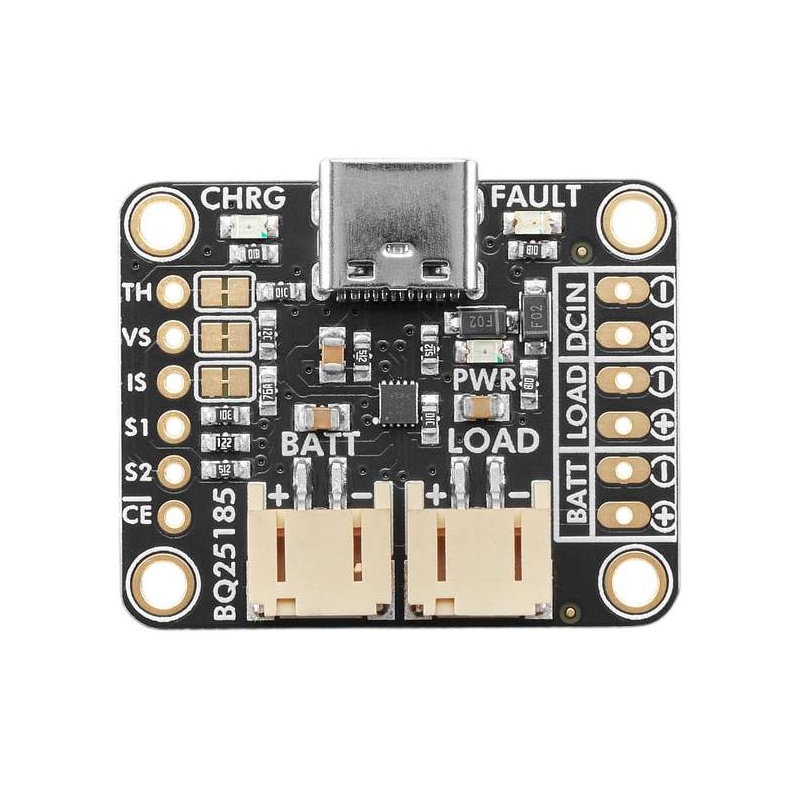

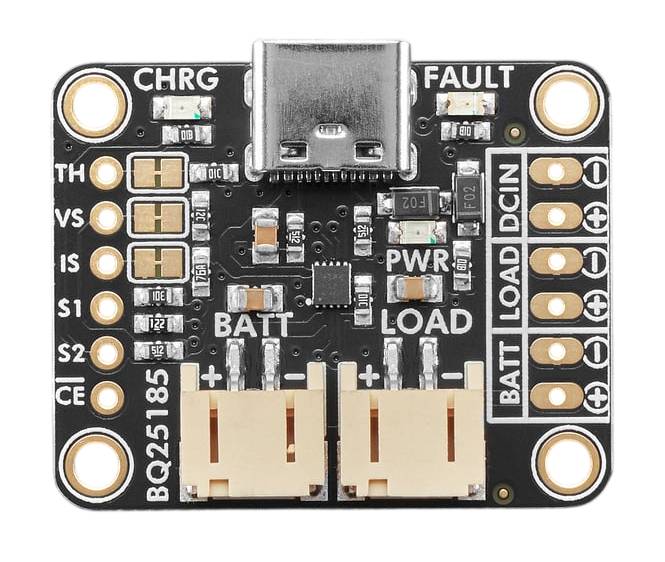

Piny a rozhraní modulu nabíjení baterie

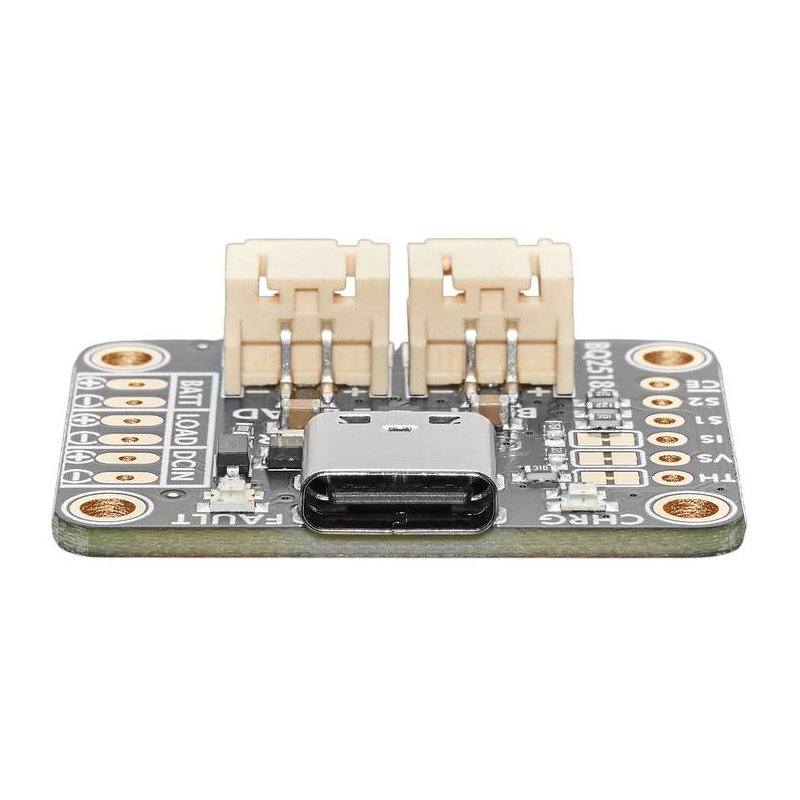

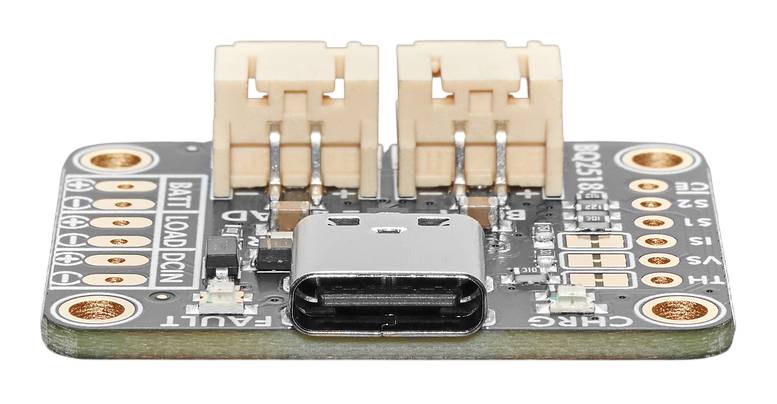

Modul je vybaven konektorem USB typu C , vstupem DCIN pro připojení zdroje napájení nebo solárního panelu a dvěma 2mm konektory JST-PH s označením BATT a LOAD. Ke konektoru BATT se připojuje jednočlánková Li-Ion, Li-Pol nebo Li-FePO4 baterie , zatímco konektor LOAD napájí samotnou elektroniku . Deska také obsahuje pole pro měření napětí baterie a výstupu, stavové piny S1 a S2, vstup CE pro řízení provozu systému a kontakt TH pro připojení termistoru 10 kΩ.

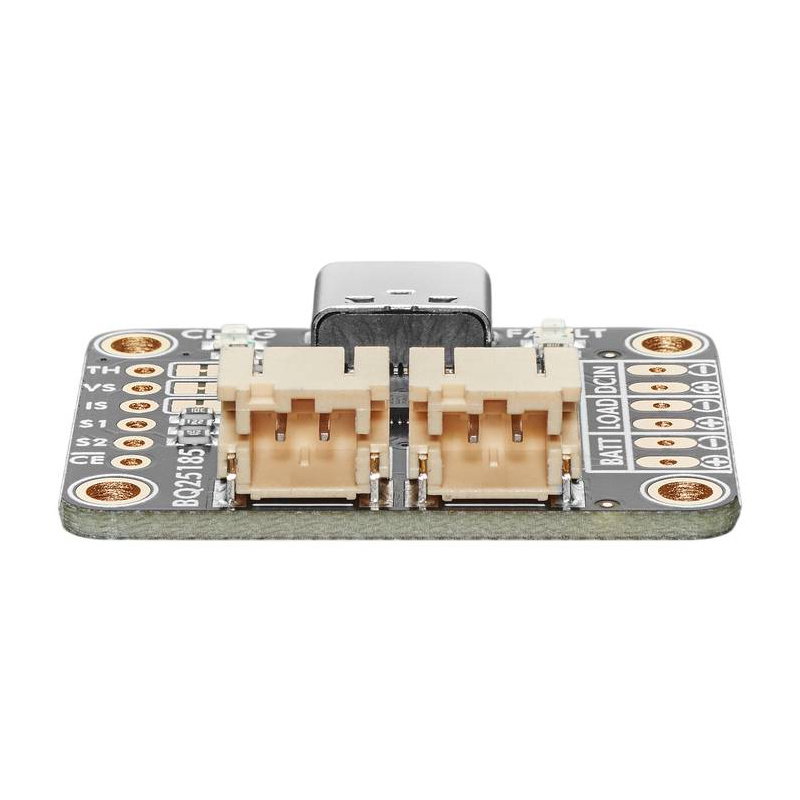

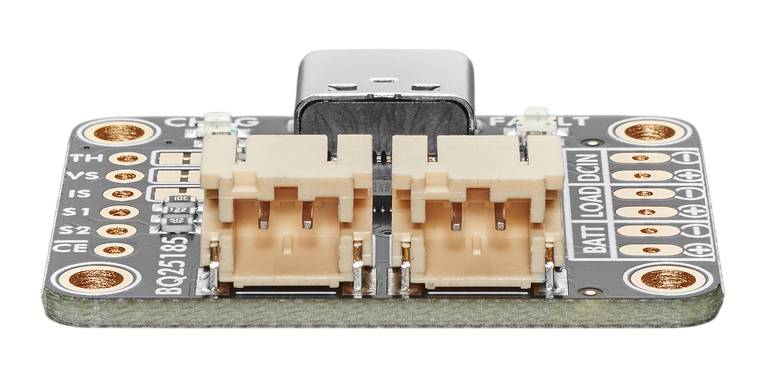

Pro připojení baterie a přijímače energie se používají dva nezávislé konektory JST-PH s roztečí pinů 2 mm.

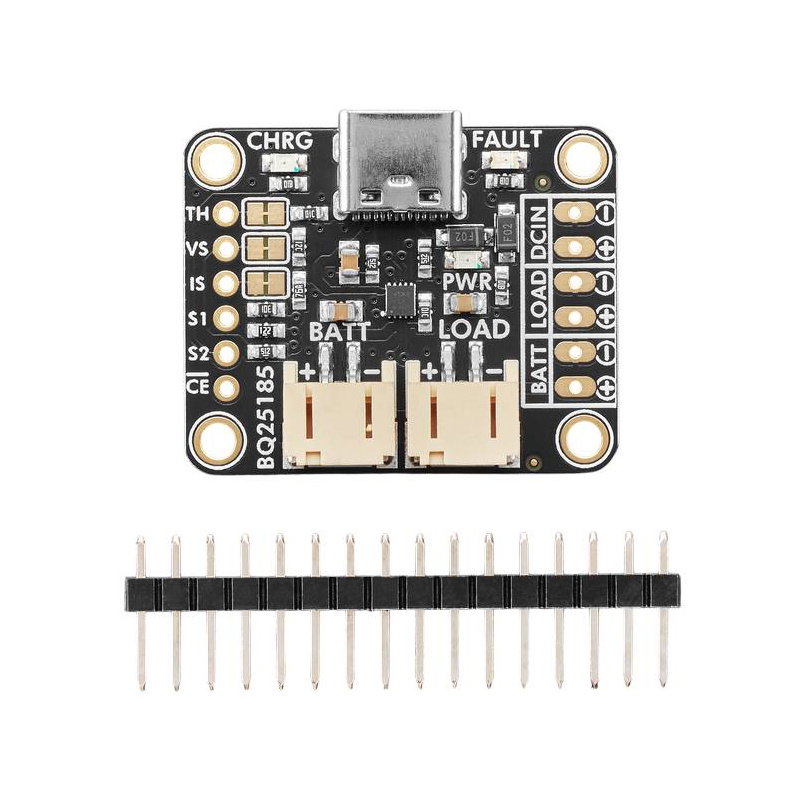

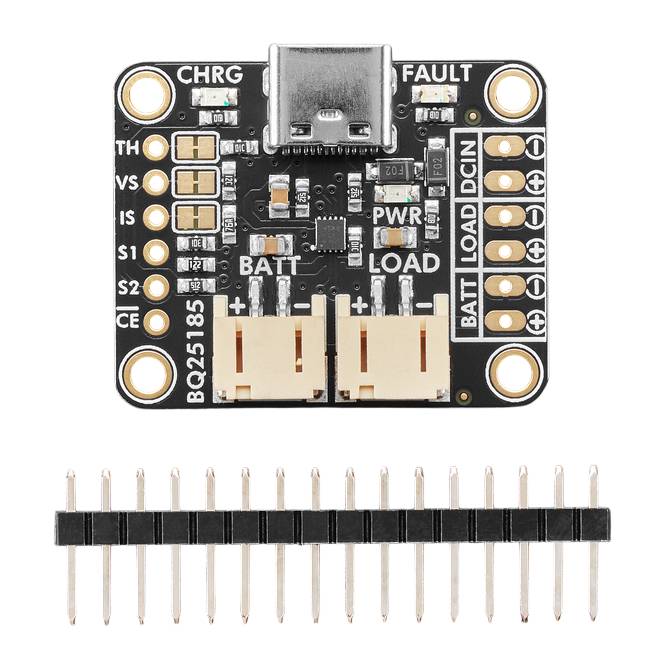

Prvky obsažené v sadě.
Technické specifikace nabíječky
- Nabíjecí systém: Texas Instruments bq25185
- Podporované baterie: Li-Ion / Li-Pol / Li-FePO4 1S
- Napětí Li-Ion / Li-Pol baterie: 3,7 V nominální, 4,2 V maximální
- Napětí baterie Li-FePO4: nominální 3,2 V, maximální 3,65 V
- USB vstup: USB typu C, 5 V
- DC vstup/solární panel: 5V až 18V
- Nabíjecí proud: 250 mA, 500 mA nebo 1 A
- Maximální vstupní proud: 1 A
- Maximální okamžitý výstupní proud ZATÍŽENÍ: až 3 A
- Výstupní napětí ZATÍŽENÍ: maximálně 4,5 V
- Konektory: USB typu C, 2 x JST-PH 2 mm (BATT, LOAD)
- Indikace provozu: LED diody CHRG, FAULT, PWR
- Vstup termistoru: 10 kΩ
- Správa napájecích cest: Ano
- Ochrana: proti přepětí, zkratu, přetížení, přehřátí, příliš nízkému napětí baterie a chybám v procesu nabíjení
- Doba nabíjení: 6 hodin
- Rozměry: 32 × 26,3 × 7,2 mm
- Hmotnost: 4 g
Obsah sady
- 1x Li-Pol / Li-Ion / Li-Fe 5V bq25185 USB Type-C / DC / solární panel nabíjecí modul - Adafruit 6091
