Popis produktu: Modul nabíjení baterií Li-Pol / Li-Ion 5V bq25185 s USB Type-C / DC / Solární panel - Adafruit 6106
Adaptér Adafruit bq25185 je určen pro projekty mobilní elektroniky vyžadující spolehlivý zdroj napájení. Nabíjecí integrovaný obvod Texas Instruments bq25185 podporuje nabíjení baterií z portu USB typu C , stejnosměrného napájecího zdroje a solárních panelů . Vestavěný převodník TPS61023 zvyšuje napětí baterie na regulovaných 5 V , což umožňuje přímé napájení mikrokontrolérů, komunikačních modulů, displejů a dalších elektronických zařízení. Funkce Power Path umožňuje baterii napájet zátěž během nabíjení, čímž se snižuje počet cyklů nabíjení a vybíjení.

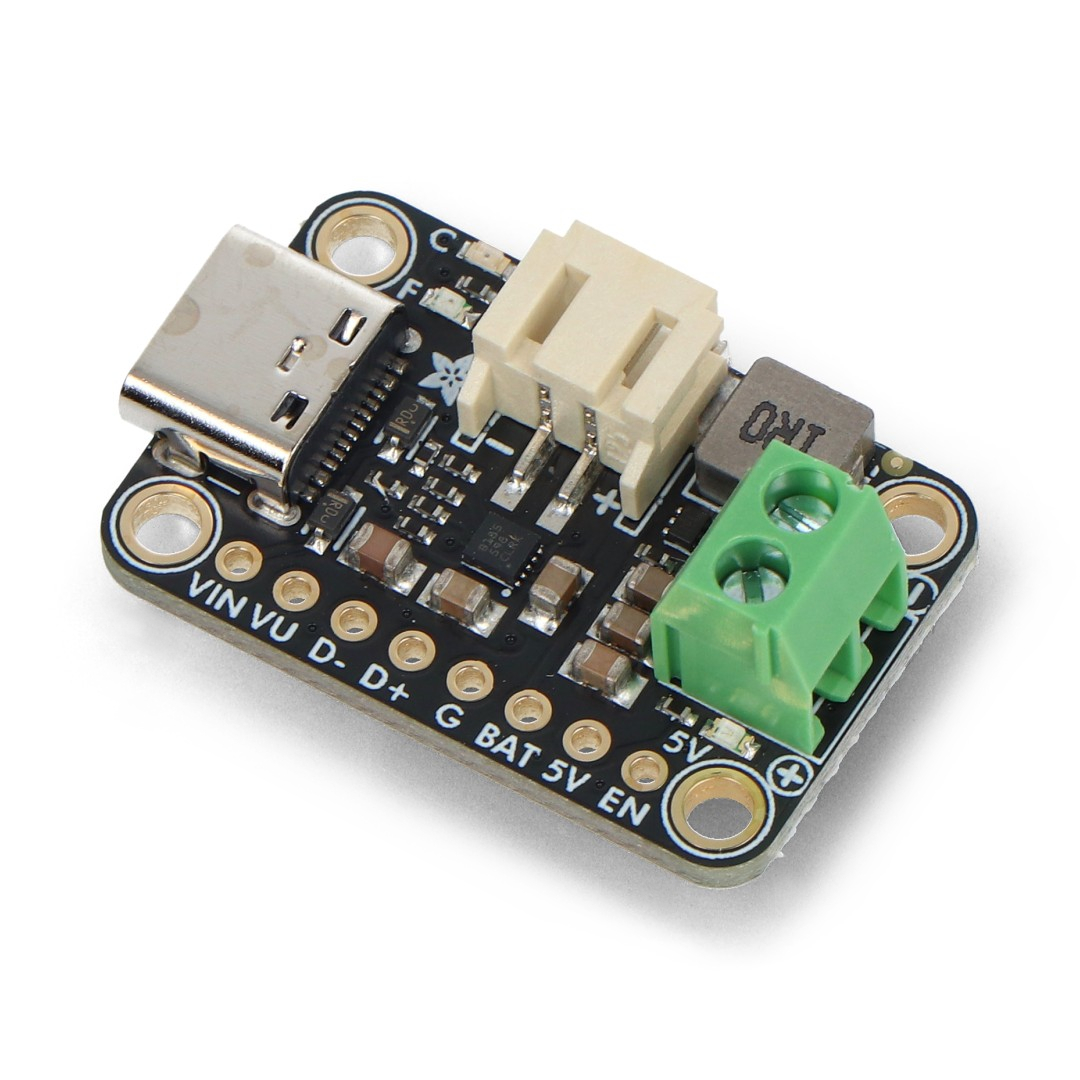

Modul nabíjení baterie Li-Pol / Li-Ion 5V bq25185 s USB typu C / DC / solárním panelem - Adafruit 6106.
Konektor USB typu C s rezistory CC o hodnotě 5,1 kΩ poskytuje napětí 5 V a proud až 1 A.
Hlavní vlastnosti modulu
- Nabíjení z více zdrojů : Podporuje port USB typu C, napájecí adaptéry stejnosměrného proudu a solární panely
- Systém bq25185 : nabíječka určená pro Li-Ion a Li-Pol 1S baterie
- Převodník TPS61023 : stabilizovaný výstup 5V s maximálním proudem 1A
- Napájecí cesta : Současné napájení zátěže a nabíjení baterie
- Solární nabíjení : dynamická regulace spotřeby energie ze solárního panelu
- Nastavitelný nabíjecí proud : 1 A nebo 500 mA po výměně propojky
- Stavové LED diody : indikace nabíjení, chyby a aktivního 5V výstupu
- Vstup EN : 5V převodník lze deaktivovat
- Ochrana : ochrana proti přepětí, přetížení, zkratu a přehřátí
- Snadná integrace : JST-PH a šroubové konektory

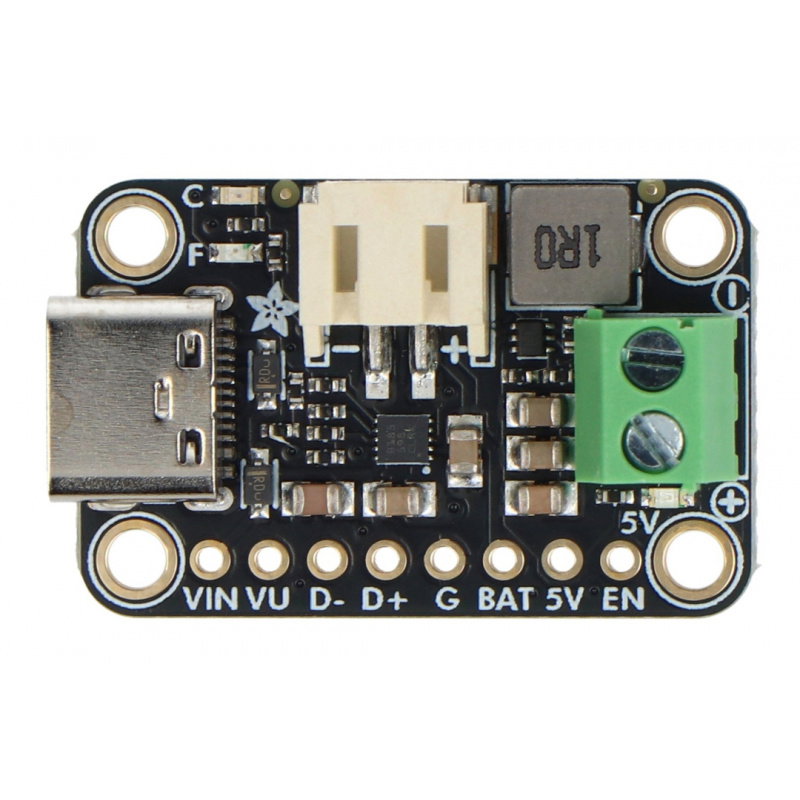

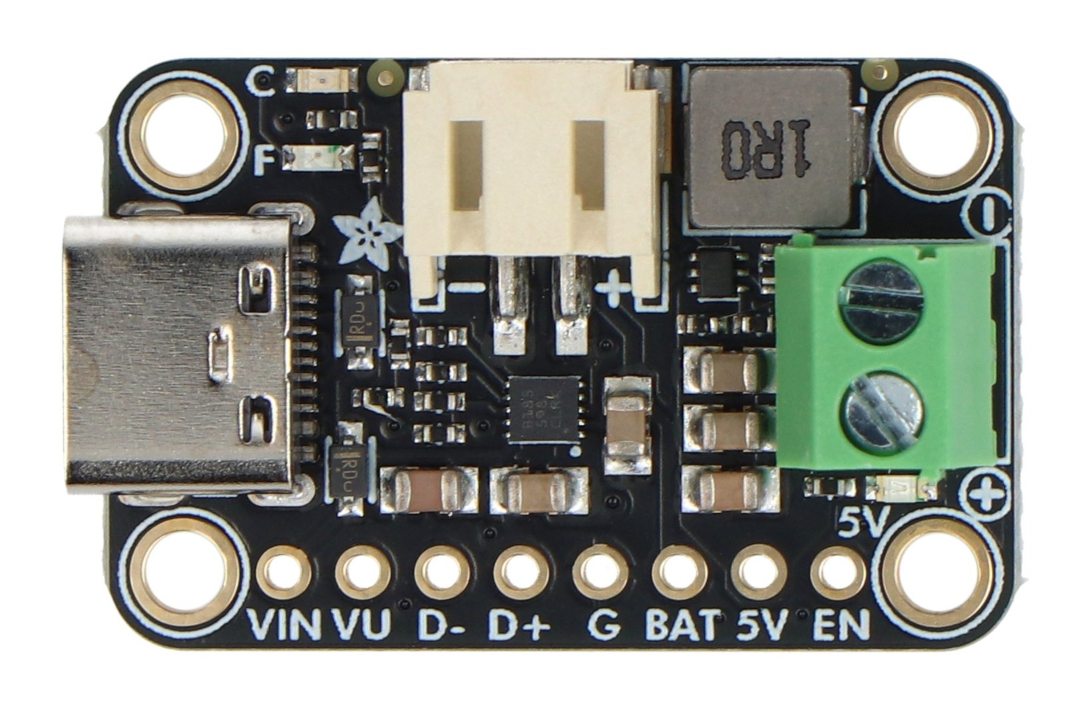

Piny a rozhraní modulu
Modul je vybaven portem USB typu C pro napájení a nabíjení baterie a vstupem VIN s podporou napětí od 5 V do 18 V. Li-Ion nebo Li-Polymer baterie se připojuje pomocí oblíbeného 2pinového konektoru JST-PH . Deska je také vybavena signálovými piny USB D+ a D- , což umožňuje použití datových linek USB v projektech vyžadujících komunikaci s externími zařízeními. Stabilizované výstupní napětí 5 V je zajištěno pomocí šroubovacího konektoru a pájecích plošek. Přístup k pinu EN umožňuje programové přepínání převodníku a přístup k bodům měření napětí baterie.

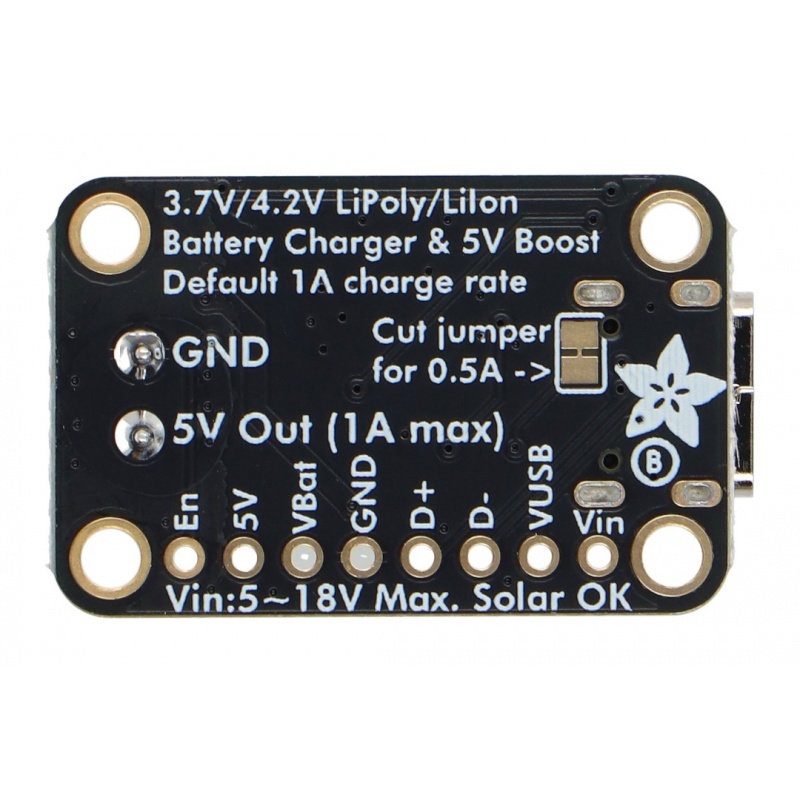

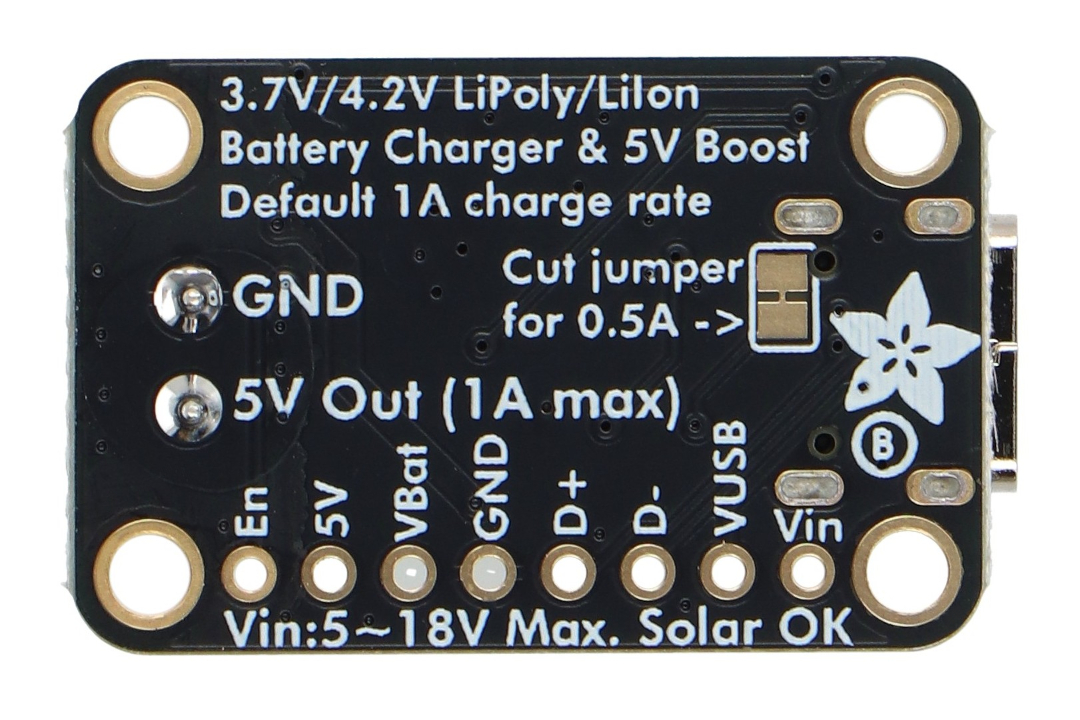

Výchozí nabíjecí proud je 1A , ale můžete přeříznout propojku na zadní straně a nastavit tak proud na 500mA.
Prvky obsažené v sadě.
Technické specifikace nabíječky
- Nabíjecí čip: Texas Instruments bq25185
- Měnič napětí: TPS61023
- Podporované baterie: Li-Ion / Li-Pol 1S
- Napětí baterie: 3,7 V nominální / 4,2 V maximální
- Doporučené napětí solárního panelu: 5V až 7V
- Minimální kapacita baterie: 500 mAh
- USB vstup: USB typu C
- Konektor baterie: JST PH 2pinový
- Vstupní napětí VIN: 5V až 18V
- Nabíjecí proud: 1 A nebo 500 mA
- Výstupní napětí: 5V
- Maximální výstupní proud: 1 A
- Funkce Power Path: ano
- Piny USB D+ a D-: ano
- EN vstup: ano
- LED diody: nabíjení, chyba, 5V výstup
- Bezpečná doba nabíjení: 6 hodin
- Montážní otvory: ano
- Rozměry: cca 51 x 25 x 10 mm
- Hmotnost: cca 8 g

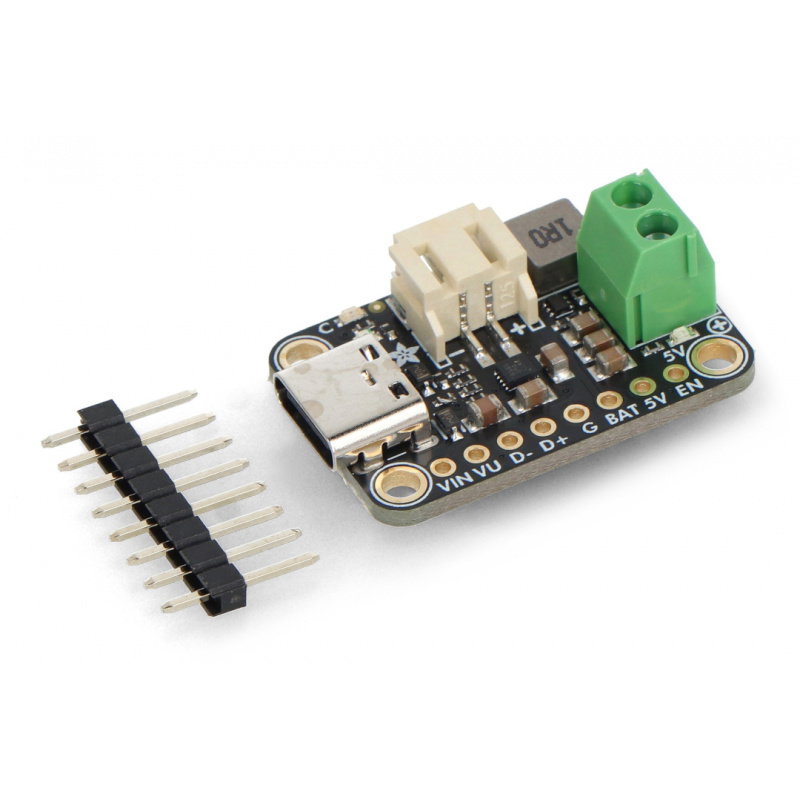

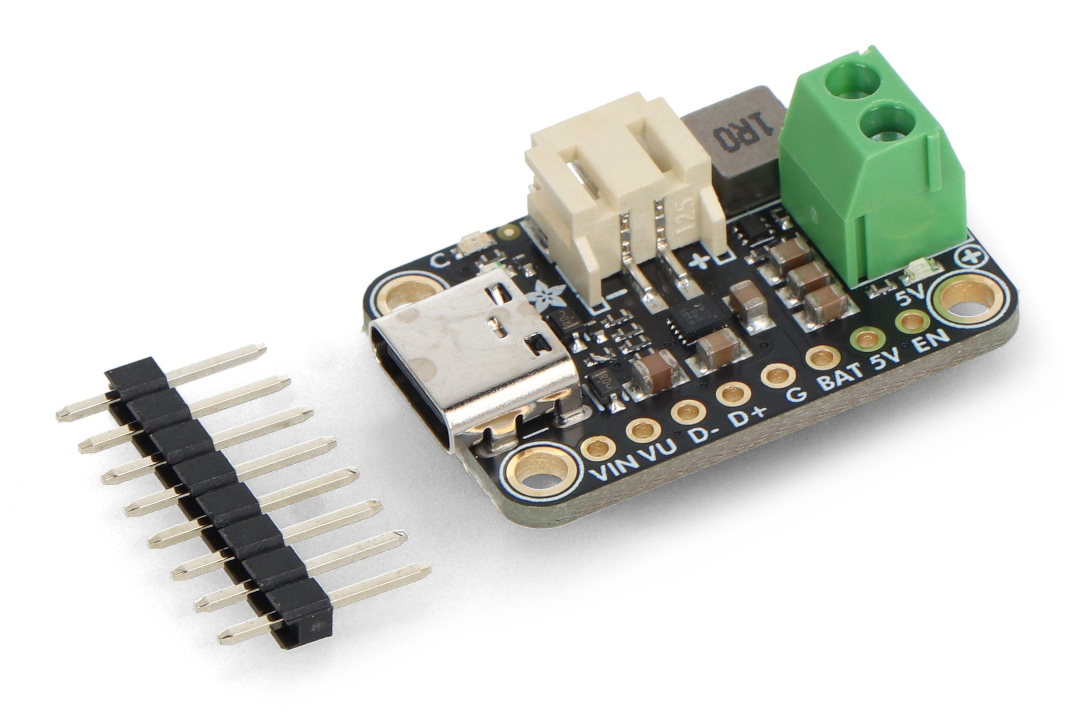

Obsah sady
- 1x Li-Pol / Li-Ion 5V bq25185 USB Type-C / DC / solární panel nabíjecí modul - Adafruit 6106
