Popis produktu: Fermion - multifunkční senzor prostředí - DFRobot SEN0500
Modul senzoru prostředí se skládá ze senzoru teploty a vlhkosti SHTC3 , senzoru tlaku BMP280 , senzoru okolního světla VEML7700 a senzoru UV záření LTR390-UV-01 . Snímač prostředí používá dvě komunikační rozhraní UART a I2C . Je napájen napětím 3,3 V. Senzor lze použít k vytvoření systémů monitorování vnitřního i venkovního prostředí.
Produkt kompatibilní s Arduinem
Výrobce připravil podrobnou uživatelskou příručku .

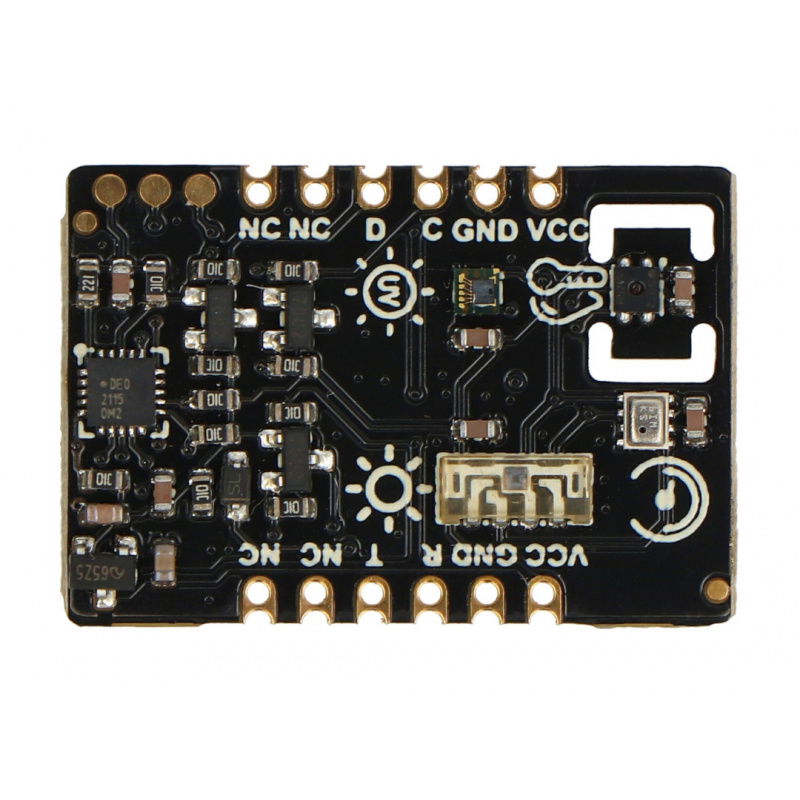

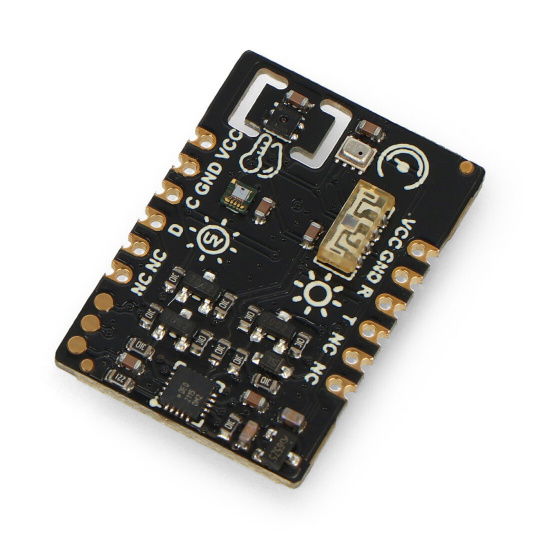

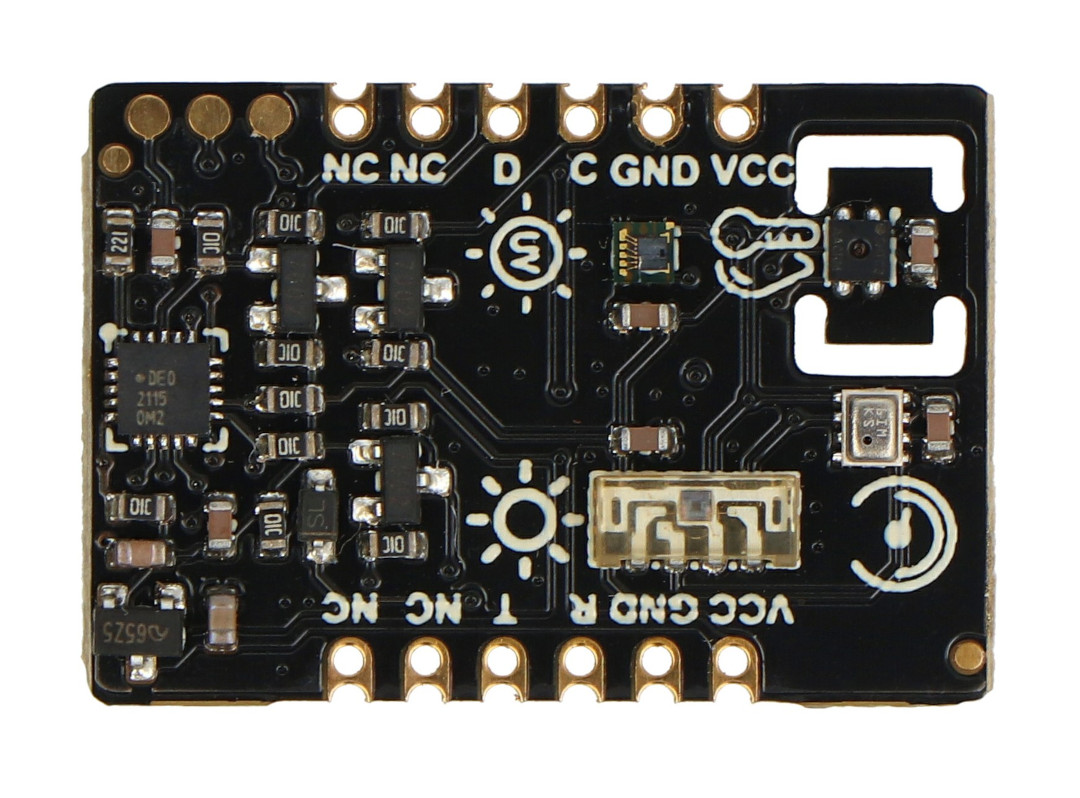

Fermion - multifunkční senzor prostředí - DFRobot SEN0500.

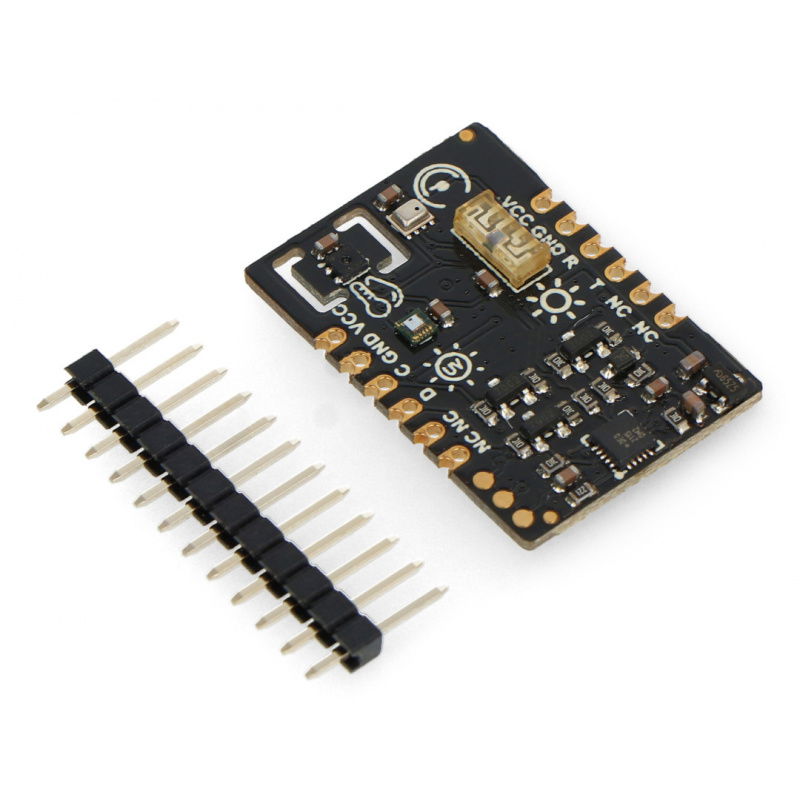

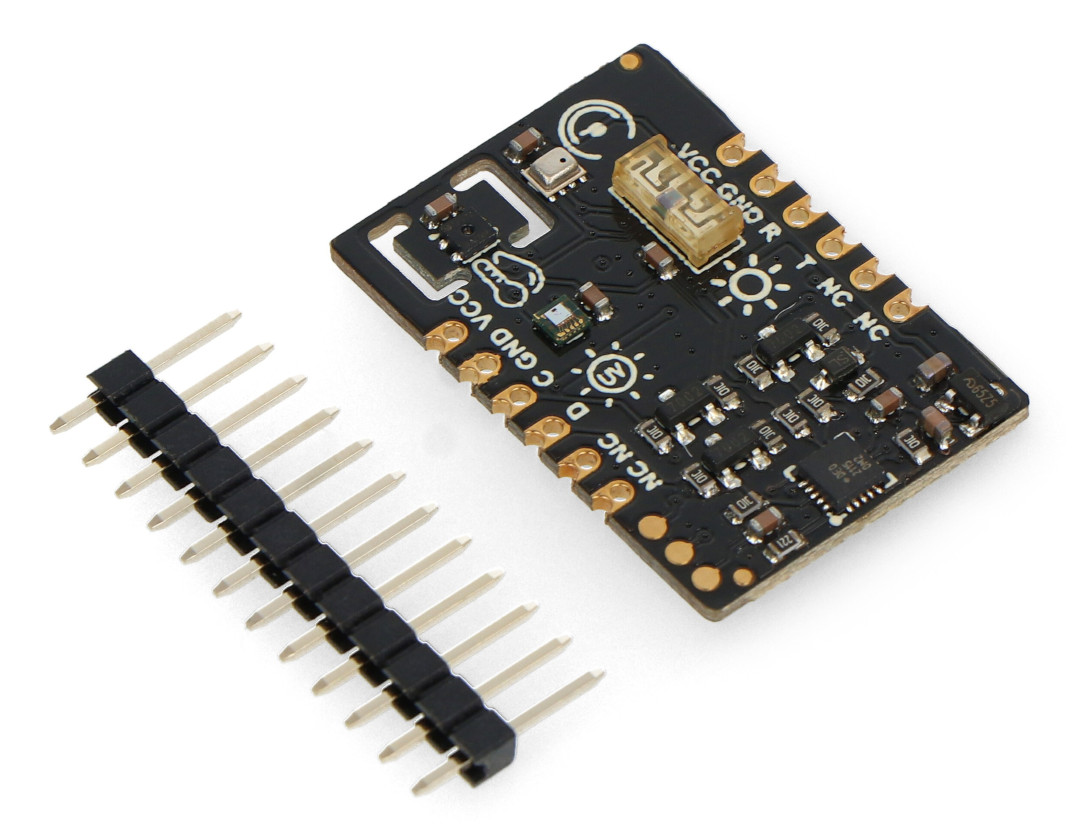

Multifunkční senzor prostředí je dodáván s jedním zlatým proužkem.
Vlastnosti senzoru prostředí
- Modul má vývody ve formě pájecích plošek, na které by se měl připájet konektor Goldpin, který je součástí sady.
- Dvě komunikační rozhraní na výběr: I2C a UART
- Vysoce integrovaný modul, který dokáže monitorovat různá data současně (teplotu, vlhkost, barometrický tlak, nadmořskou výšku, intenzitu ultrafialového záření, intenzitu okolního osvětlení)
- Modul zaručuje přesnost dat díky správně vybraným senzorům
Doporučené použití
- Monitorování kvality vnitřního ovzduší
- Prvek meteorologické stanice
- Používá se v projektech chytré domácnosti

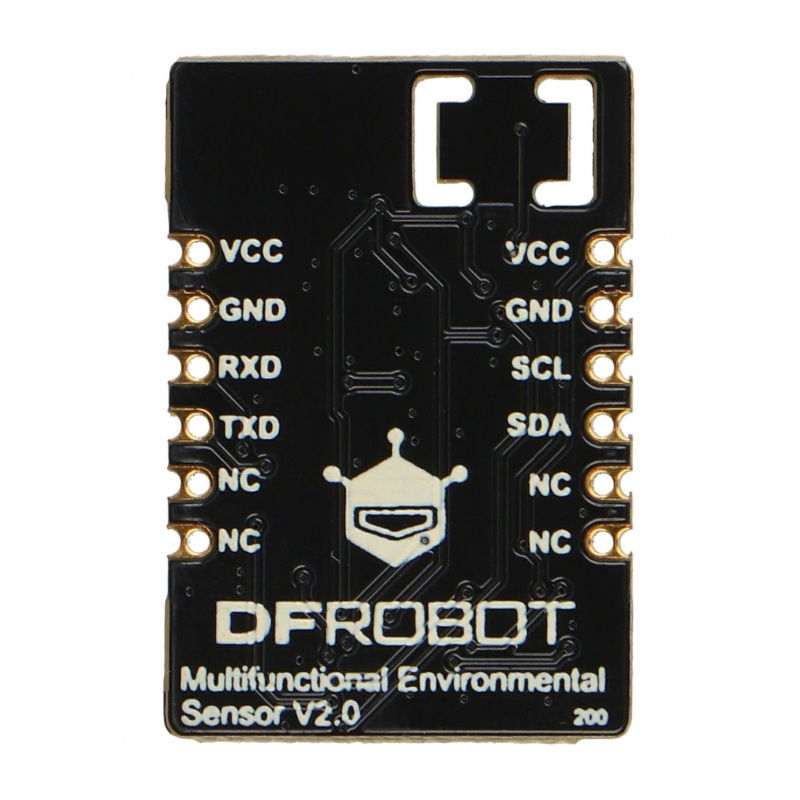

Popis pinů a vzorové schéma zapojení
Senzor by měl být připojen k mikrokontroléru dle schématu. Připojení UART je na obrázku vlevo a připojení I2C vpravo.
- 3V3 - napájecí zdroj
- GND - zem
- RXD - příjem UART
- Přenos TXD - UART
- SCL - I2C hodinová linka
- Datová linka SDA - I2C
- RST - Resetovací pin
Multifunkční senzor okolního prostředí - připojení (UART vlevo, I2C vpravo) k FireBeetle ESP32-E .

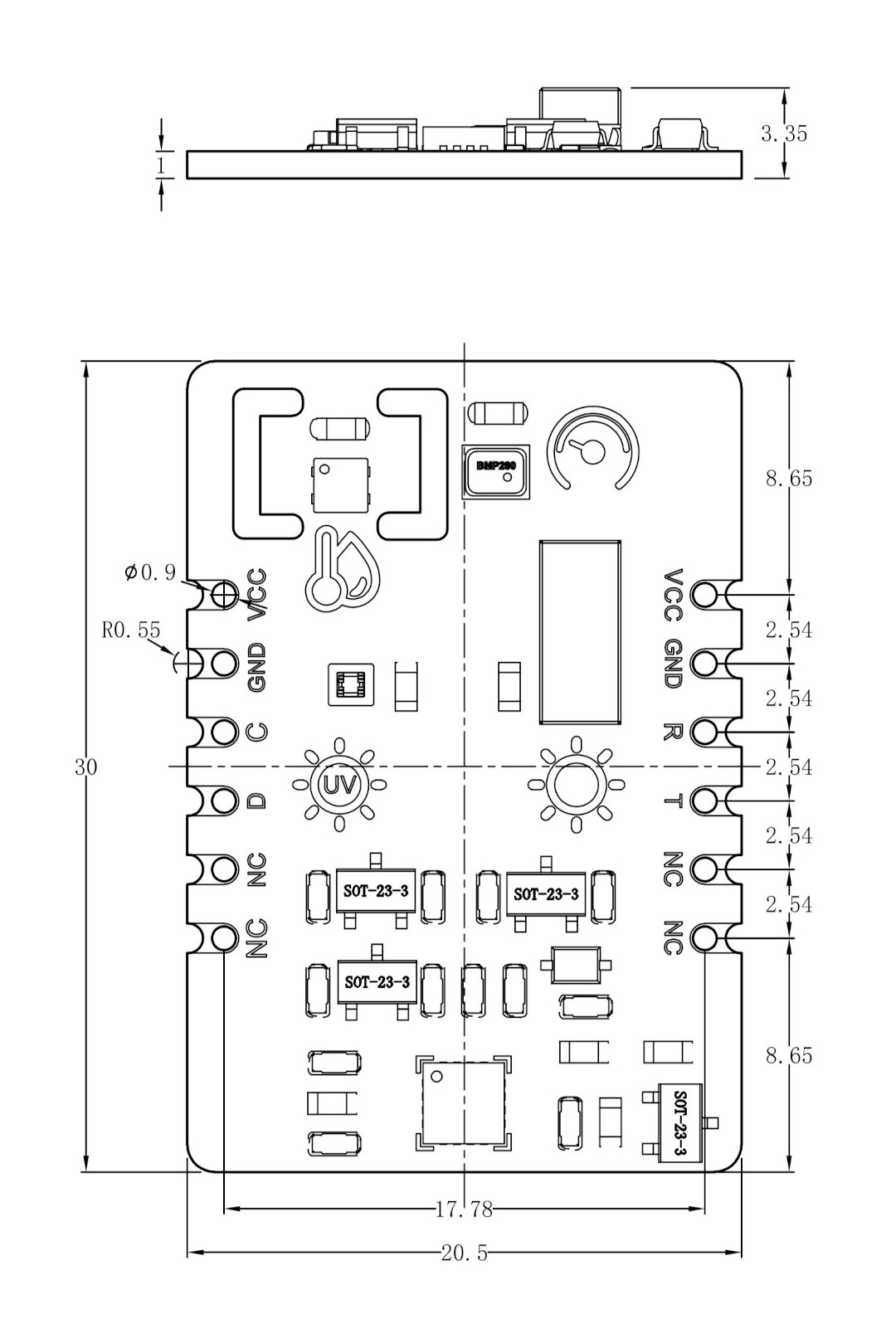

Rozměry modulu environmentálního senzoru DFRobot.Specifikace modulu environmentálního senzoru DFRobot
- Napájecí napětí: 3,3 V
- Intenzita proudu: 35 mA
- Komunikační rozhraní: I2C, UART
- Provozní teplota: -20 °C až 70 °C
- Rozměry modulu: 30 x 20,5 mm
Obsah sady
- Fermion - multifunkční senzor prostředí - DFRobot SEN0500
- 1 x jednořadý 12pinový konektor
Snímač barometrického tlaku
- Vestavěný senzorový čip: BMP280
- Rozsah měření barometrického tlaku: 300 hPa až 1100 hPa
- Relativní přesnost barometrického tlaku: ± 0,12 hPa
- Absolutní přesnost barometrického tlaku: ± 1 hPa
UV senzor
- Vestavěný senzorový čip: LTR390-UV-01
- Rozsah měření ultrafialového záření:
- UV-A (od 320 nm do 400 nm)
- UV-B (od 280 nm do 320 nm)
- Jednotka výkonu ultrafialového záření: mW/ m²
Snímač teploty a vlhkosti
- Vestavěný senzorový čip: SHT-C3
- Přesnost relativní vlhkosti: ±2 % RV
- Rozlišení relativní vlhkosti: 0,01 % RH
- Rozsah měření relativní vlhkosti: 0 % až 100 % relativní vlhkosti
- Přesnost teploty: ±0,2 °C
- Rozlišení měření teploty: 0,01 °C
- Rozsah měření teploty: -40 °C až 125 °C
Snímač okolního světla
- Vestavěný senzorový čip: VEML7700
- Přesnost měření okolního osvětlení: 0,0036 lx/ct
- Rozsah okolního osvětlení: 0 klx až 120 klx
