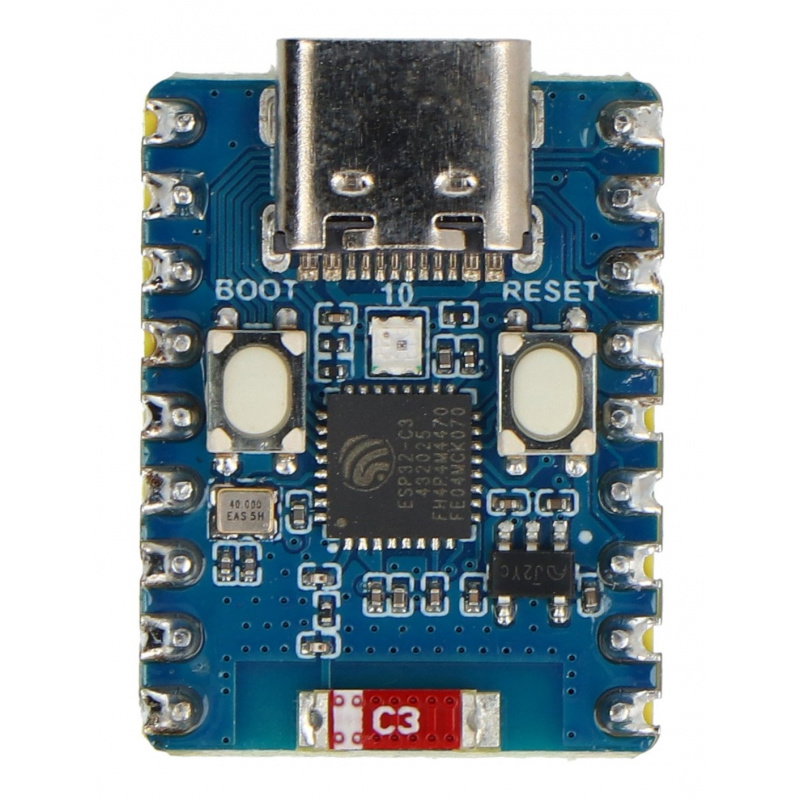

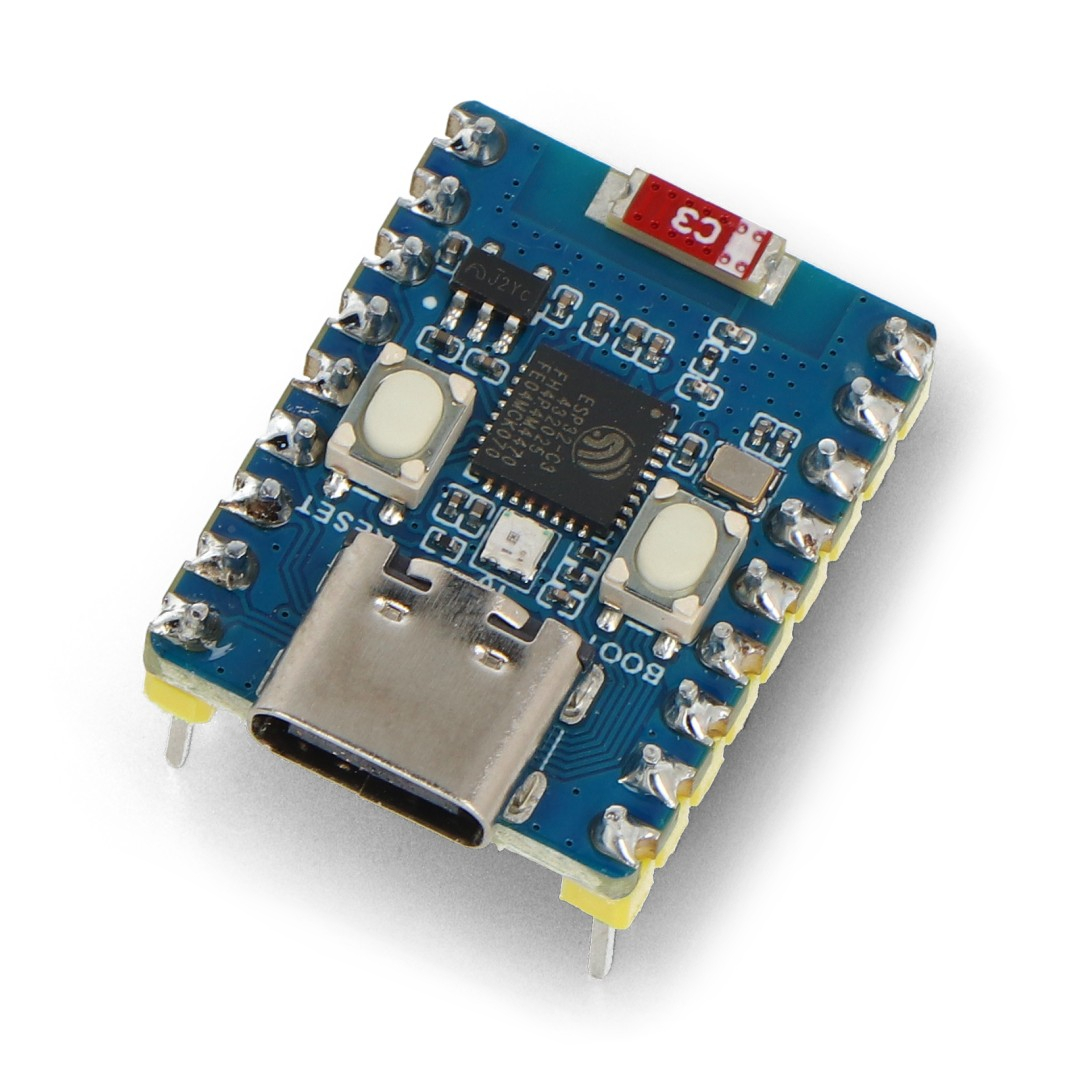

Popis produktu: ESP32-C3-Zero - vývojová deska pro WiFi / Bluetooth - s konektory - ESP32-C3FN4 - Waveshare 25532
ESP32-C3-Zero je mini vývojová deska založená na čipu ESP32-C3FN4 . Je vybavena jednojádrovým 32bitovým procesorem RISC-V , který pracuje na hlavní frekvenci až 160 MHz. Podpora WiFi a Bluetooth umožňuje snadný vývoj bezdrátových aplikací. Deska nabízí 400 KB SRAM, 384 KB ROM a 4 MB Flash paměti . Je vybavena keramickou anténou 2,4G, LDO regulátorem napětí CAT6219-330TD-GT3, LED diodami TX a RX a také tlačítky pro reset a stažení firmwaru. Má port USB typu C a 15 konfigurovatelných GPIO pinů. ESP32-C3-Zero je v pájené verzi , k dispozici je i bezpinová verze ESP32-C3-Zero . Deska podporuje programovací jazyky C/C++ a MicroPython, takže je kompatibilní s prostředími, jako jsou Arduino IDE a ESP-IDF . Nabízí komplexní sadu vývojových nástrojů a tutoriálů, které vám pomohou s prvními kroky, a je ideálním nástrojem pro návrháře a inženýry vyvíjející aplikace IoT a další projekty bezdrátové komunikace.
Vývojová deska postavená na bázi systému ESP32-C3FN4.Hlavní vlastnosti vývojové desky
- ESP32-C3FN4 je vybaven 32bitovým jednojádrovým procesorem RISC-V s frekvencí 160 MHz.
- Podporuje 2,4 GHz WiFi a Bluetooth 5, což umožňuje bezdrátovou komunikaci.
- Nabízí 400 KB SRAM, 384 KB ROM a 4 MB flash paměti.
- Flexibilní možnosti hodin, nezávislé nastavení napájení modulů a další ovládací funkce zajišťují nízkou spotřebu energie v různých scénářích.
- Připojuje se přes USB-C a má konfigurovatelný 15pinový GPIO konektor.
- Podpora více komunikačních rozhraní, včetně 3 x SPI, 1 x I2C, 2 x UART, 1 x I2S, 2 x ADC atd.
Aplikace desky ESP32-C3-Zero
- Vytváření IoT aplikací díky podpoře WiFi a Bluetooth.
- Projekty související s bezdrátovou komunikací, jako je vzdálené ovládání zařízení, přenos dat a monitorování.
- Prototypování a vývoj SMD aplikací díky možnosti přímého pájení na nosné desky.
- Vytvářejte projekty pomocí programovacích jazyků C/C++ nebo MicroPython s rozsáhlými vývojářskými zdroji a tutoriály.
Pro podrobnější informace o produktu se prosím podívejte do uživatelské příručky na webových stránkách výrobce.
Mikrokontrolér ESP32-C3FN4
Ústředním prvkem zařízení je vestavěný mikrokontrolér ESP32-C3FN4 , který je vybaven jednojádrovým 32bitovým procesorem RISC-V schopným pracovat s frekvencí až 160 MHz . Tento mikrokontrolér poskytuje dostatečný výpočetní výkon pro zpracování dat, správu bezdrátové komunikace a provádění složitých úkolů. Jeho nízká spotřeba energie ho činí ideálním pro aplikace, kde je nezbytná mobilita a úspora energie.
Široké možnosti programování
Vývojová deska nabízí rozsáhlé programovací možnosti a je kompatibilní s různými vývojovými prostředími , což poskytuje flexibilitu při vývoji softwaru. Programování je podporováno pomocí populárních prostředí, jako jsou Arduino IDE, ESP-IDF, MicroPython a CircuitPython .
Deska podporuje programovací jazyky C/C++ a MicroPython.

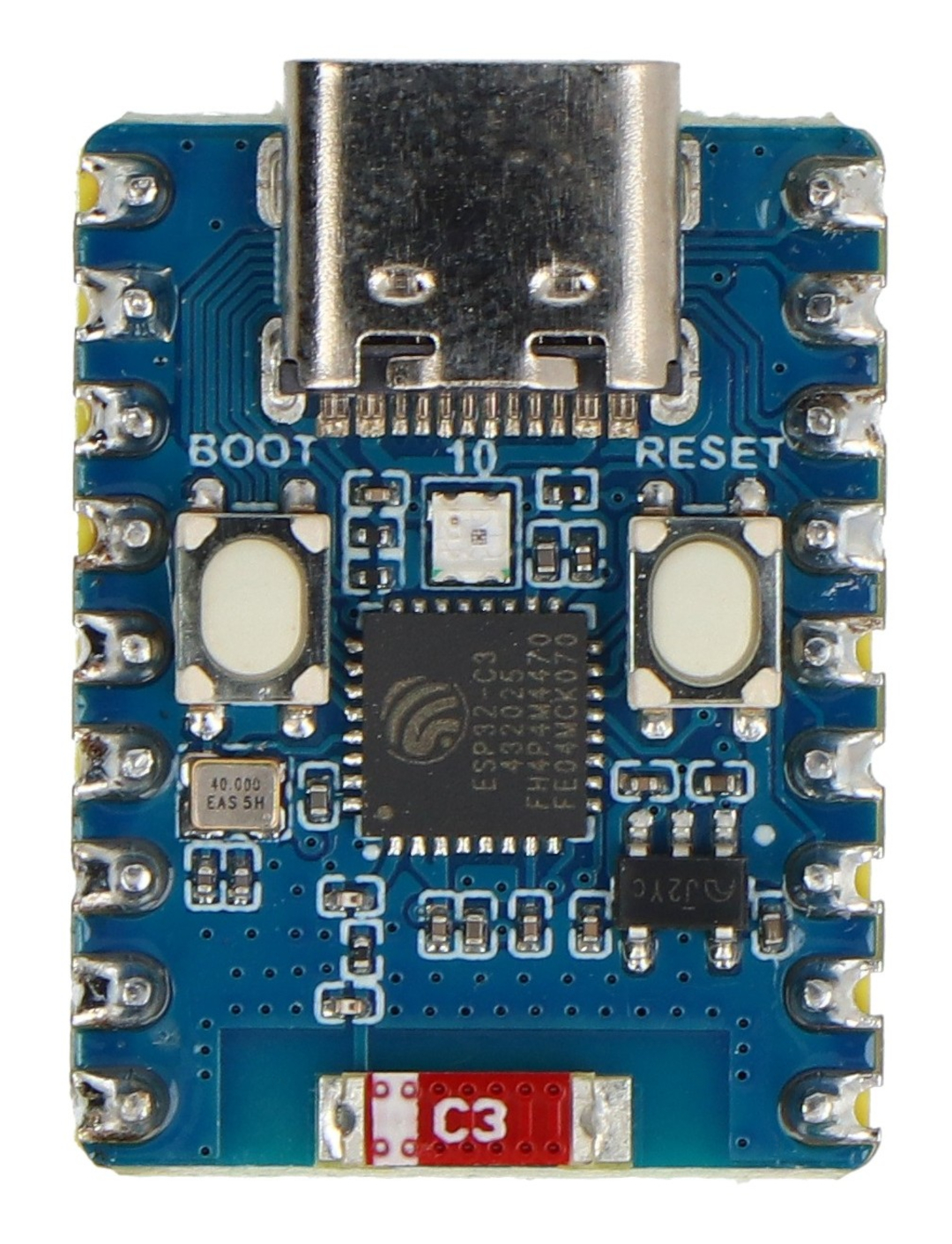

Uspořádání součástek na desce.
Rozložení součástek na desce
- Port USB-C
- Tlačítko BOOT
- Tlačítko RESET
- RGB dioda WS2812
- Lineární regulátor napětí CAT6219-330TD-GT3
- Jednojádrový procesor ESP32-C3FN4
- 2.4G keramická anténa
Specifikace desky ESP32-C3-Zero
- Výrobce: Waveshare
- Model: ESP32-C3-Zero
- Mikrokontrolér: ESP32-C3FN4
- Procesor: Jednojádrový RISC-V 32bitový, 160 MHz
- Bezdrátové připojení: WiFi 2,4 GHz, Bluetooth 5 (LE)
- Paměť: 400 KB SRAM, 384 KB ROM, 4 MB Flash
- Komunikační rozhraní: 3 × SPI, 1 × I2C, 2 × UART, 1 × I2S, 2 × ADC
- GPIO: 15 pinů
- USB port: USB-C
- Vestavěná anténa: ano, keramická anténa
- Programování: CircuitPython, MicroPython, Arduino IDE a ESP-IDF
- Deska s konektorem připájeným z výroby
- Rozměry: 23,5 x 18 mm
Rozměry desky ESP32-C3-Zero.
