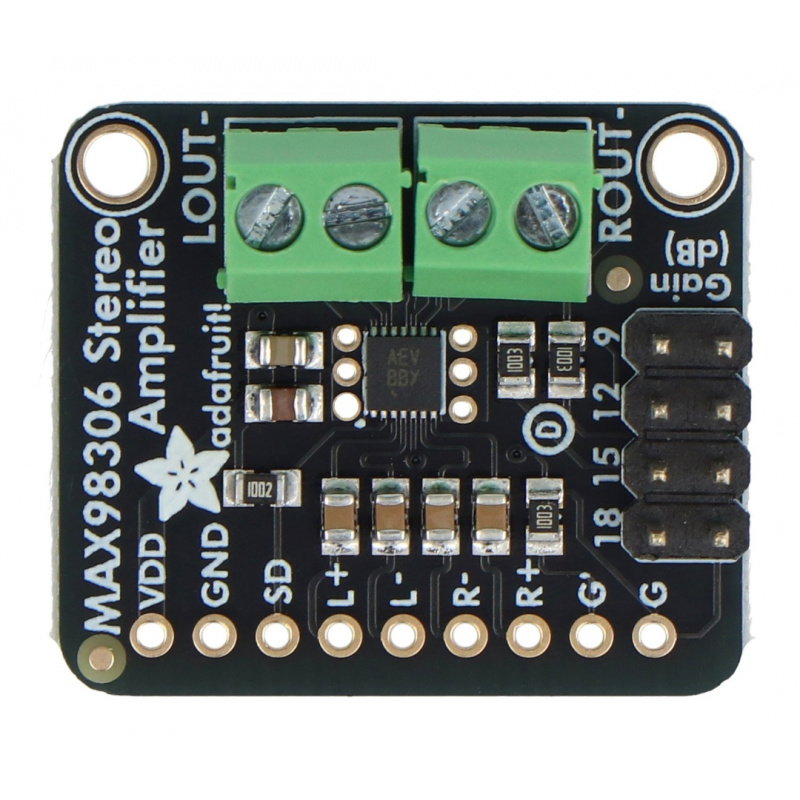

Popis produktu: MAX98306 - Audio zesilovač třídy D, stereo 3,7 W
Modul audio zesilovače MAX98306 třídy D se vyznačuje nízkými ztrátami výkonu, což znamená nízkou tvorbu tepla, a dlouhou výdrží baterie. Lze k němu připojit 3Ω reproduktor s výkonem až 3,7 W.
Výhodou systému jsou jeho diferenciální vstupy, které chrání vstupní signál přicházející z hlavního obvodu, například pomocí Arduino Mp3 Shield, který je k dostání v našem obchodě. Pokud nemáte zařízení s diferenciálním výstupem, připojte piny R a L k zemi.
Výstup modulu je „můstkový“. To znamená, že výstupní piny jsou připojeny přímo k pinům reproduktoru, bez uzemnění. Výstupem je PWM signál s frekvencí 360 kHz, který je průměrován cívkou reproduktoru – vysoké frekvence jsou neslyšitelné. K modulu nelze připojit další zesilovač; měl by být připojen přímo k reproduktorům.

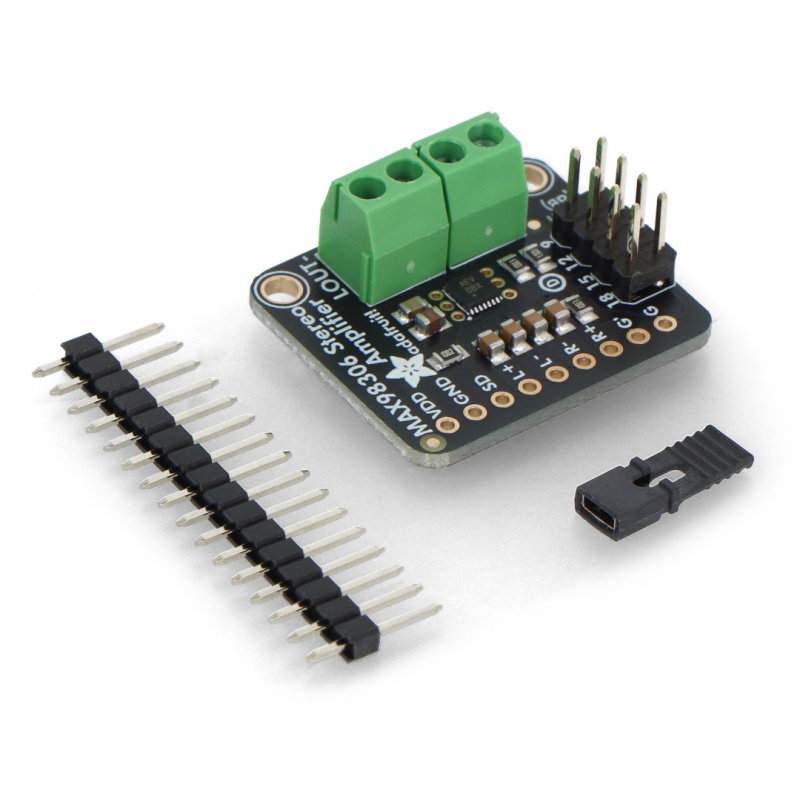

Sada obsahuje konektory pro samopájení .
MAX98306 - 3,7W stereo audio zesilovač třídy D.
Specifikace
- Napájecí napětí: 2,7 V až 5,5 V
- Nízká spotřeba energie; 2 mA v klidovém režimu a 10 uA v režimu spánku
- Výkon: 3,7 W (3 Ω)
- Zesilovač třídy D
- Ochrana proti zkratu a nadproudu
- 5 volitelných stupňů zesílení: 6 dB / 9 dB / 12 dB / 15 dB / 18 dB
- 83 dB PSRR při 217 kHz
- Tepelná a zkratová ochrana
- Včetně konektoru Goldpin a šroubovacího konektoru pro samopájení
- Rozměry: 28 x 24 x 3 mm
- Hmotnost: 2,33 g
