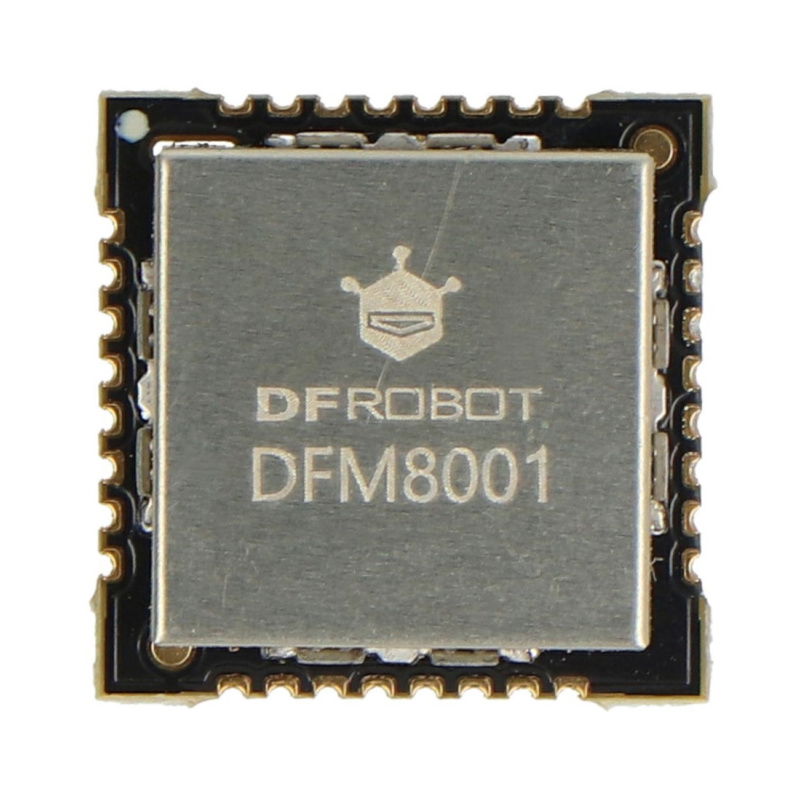

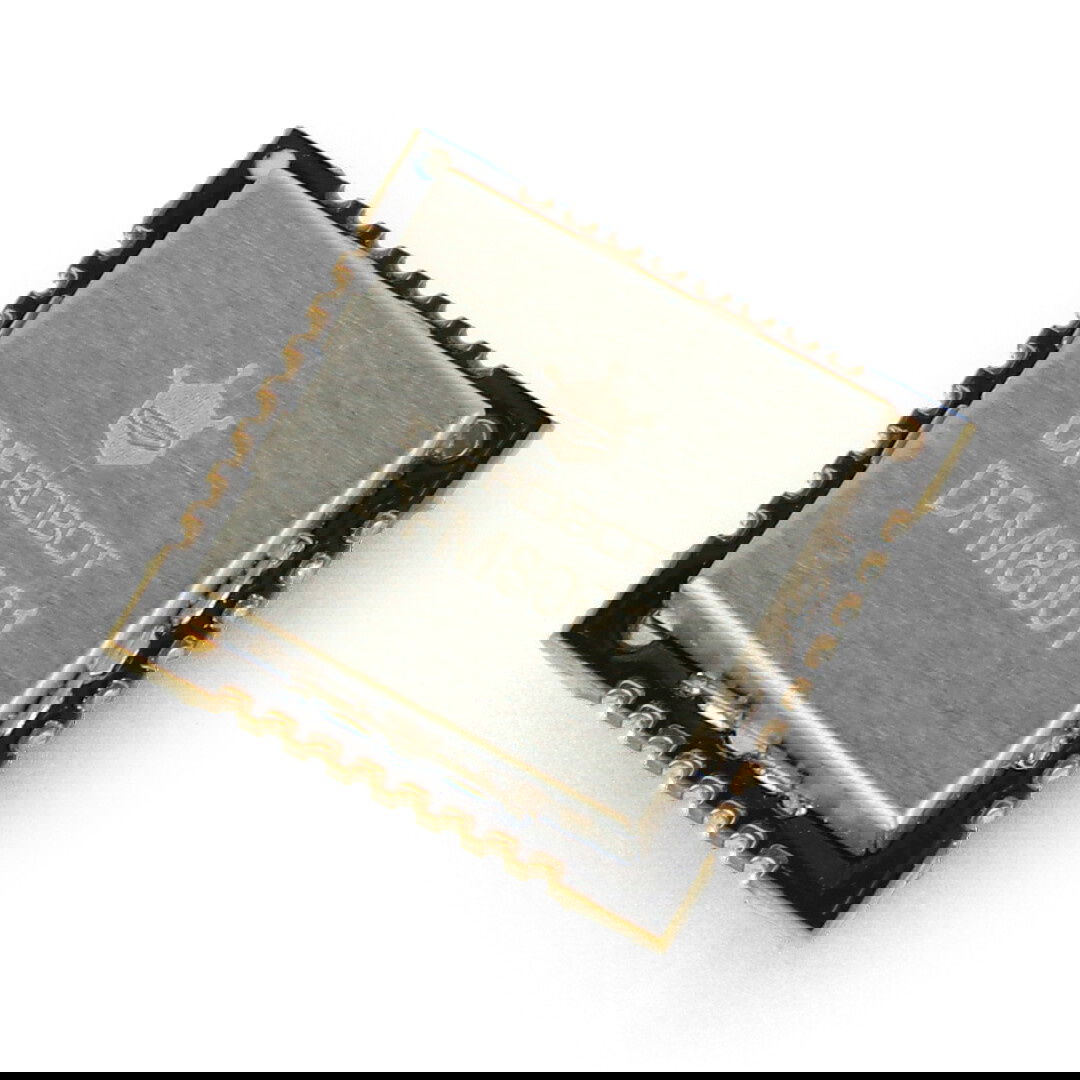

Popis produktu: Modul pro získávání energie z prostředí v místnostech - DFM8001 - DFRobot DFR1108
DFM8001 od DFRobot je mikrovýkonový modul určený pro vnitřní použití , který umožňuje napájet zařízení bez nutnosti baterie nebo akumulátoru. Čerpá energii z přírodních zdrojů – jako je sluneční záření, rádiofrekvenční záření, tepelná nebo mechanická energie – a efektivně ji ukládá . Díky integrovanému řízení nabíjení, vybíjení a stabilizace napětí je ideálním řešením pro bezúdržbová zařízení IoT. Modul také nabízí širokou kompatibilitu s fotovoltaickými články (včetně amorfních a organických) a dobře funguje i za zhoršených světelných podmínek, například v interiéru.
Výrobce připravil podrobnou uživatelskou příručku , která vám výrazně usnadní zahájení práce s modulem.

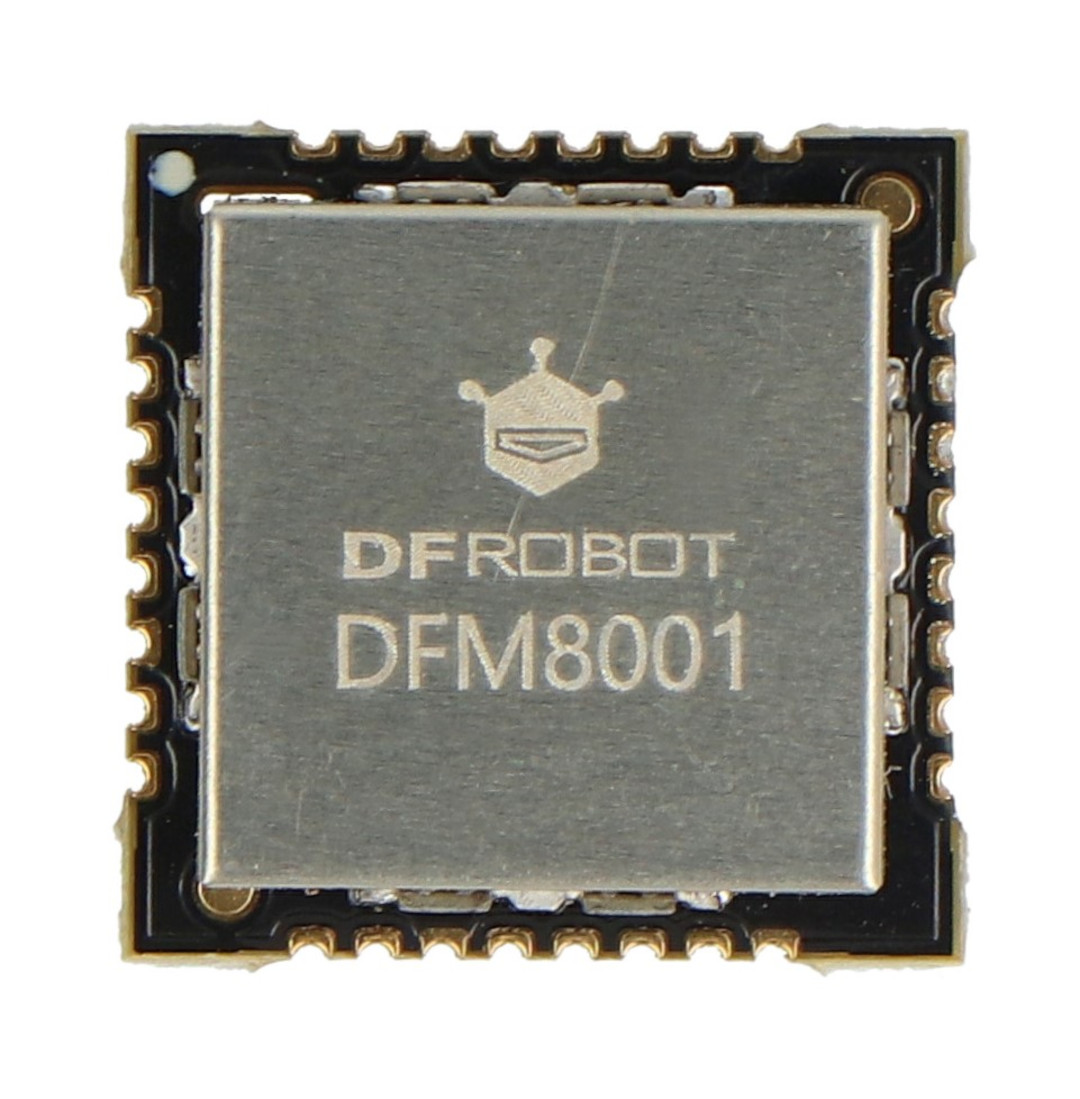

Modul pro získávání energie z prostředí v místnostech - DFM8001 - DFRobot DFR1108.
Naše nabídka zahrnuje také kompletní sadu pro získávání energie z prostředí v místnostech - DFM8001 - DFRobot KIT0197 .
Hlavní vlastnosti modulu DFM8001
- Není potřeba baterií : umožňuje návrh bezúdržbových systémů
- Dynamický MPPT : Automatické sledování bodu maximálního výkonu
- Podporuje různé zdroje energie : světlo, RF, teplo, vibrace
- Integrovaný management energie : nabíjení, vybíjení, stabilizace napětí
- Dva nezávislé LDO výstupy : 1,2 V až 1,8 V a 1,8 V až 4,1 V s přepínači
- Výkon za slabého osvětlení : vynikající výkon v podmínkách vnitřního osvětlení
- Bezpečnostní systém : ochrana proti přebití a nadměrnému vybití
Připojení modulu

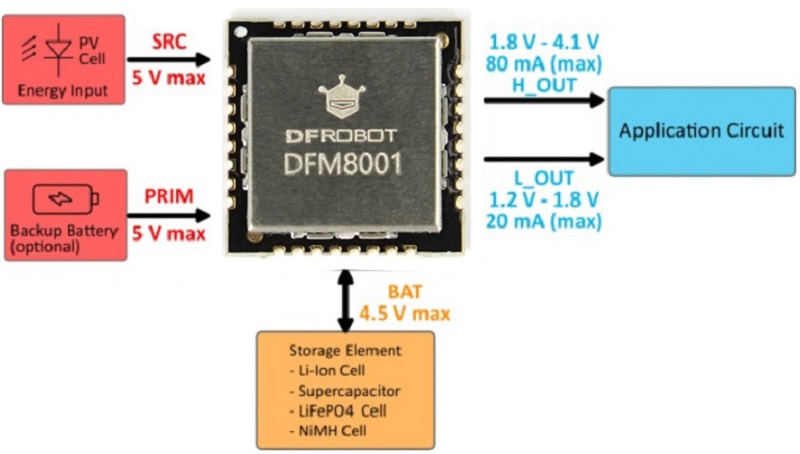

Konfigurace napájecího systému:
- Připojte konfigurační piny modulu k GND / Vbuck
- připojit fotovoltaický článek nebo jiný zdroj energie
- připojte zařízení pro ukládání energie, např. baterie nebo superkondenzátor
- připojte přijímač k napěťovému výstupu LDO
Pozor!
Před připojením úložiště energie se ujistěte, že jeho napětí je nižší než napětí naprázdno (Voc), aby nedošlo k poškození systému. Při změně konfigurace je nutné odpojit úložiště energie .
Schéma zapojení modulu.
Zapojení pinů modulu DFM8001.

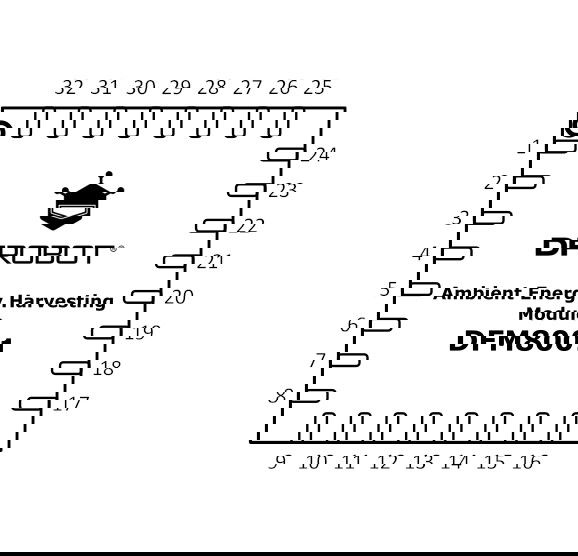

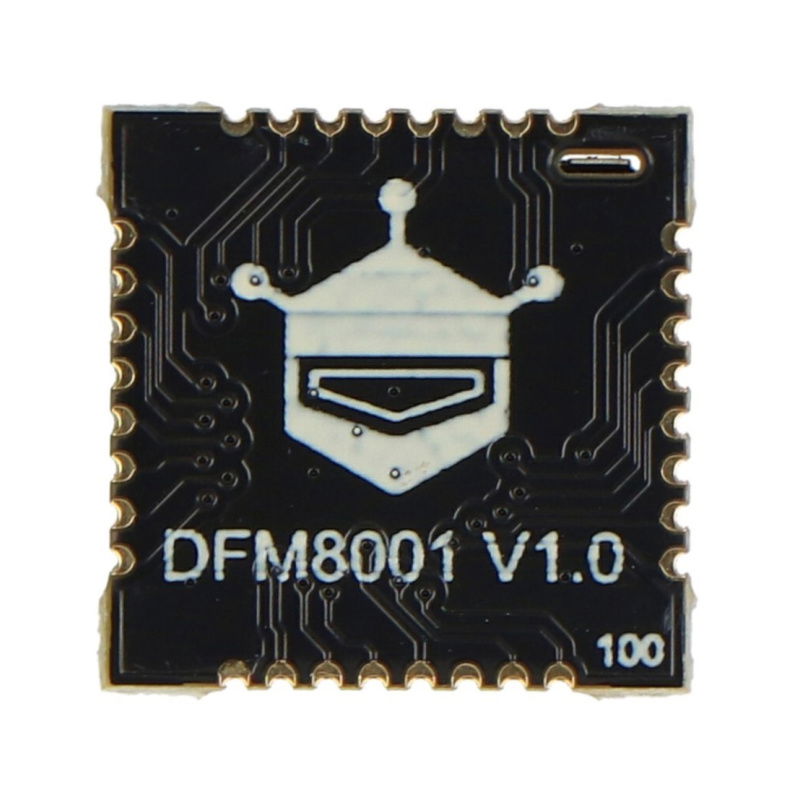

Rozložení pinů modulu DFM8001
Modul DFM8001 nabízí konfigurační piny pro napájení VCF[2:0], GND a Vbuck, vstupy pro napájení a napěťové výstupy LDO. Piny také umožňují monitorování stavu výstupu a úrovně napětí akumulace energie . Pro vlastní režim je nutné před konfigurací připájet příslušné rezistory (R1–R8). Díky kompaktnímu designu se všechny klíčové funkce vejdou na desku o rozměrech pouhých 15 x 15 mm.
- Zem
- DOLAR
- VCF(2)
- VCF(1)
- VCF(0)
- Zem
- MPPT(1)
- MPPT(0)
- PRIM_D
- PRIM_U
- Zem
- KLACEK
- SLEPICE
- FB_HV
- H_OUT
- Zem
- DSC
- BIČ
- PRIMBAT
- LEN
- Zem
- STAV(2)
- STAV(1)
- STAV(0)
- Zem
- SET_OC
- SET_CR
- SET_FROM
- SRCIN
- Zem
- ZVÝŠIT
- Zem
Technická specifikace modulu DFM8001
- Napájecí napětí: 3,3 V až 5,5 V
- Rozsah vstupního napětí: 150 mV až 5 V
- Vstupní napětí pro studený start: ≥ 400 mV / 15 uW
- Poměr MPPT: 70 %, 75 %, 85 %, 90 % (nastavitelný)
- Frekvence automatické detekce MPPT: 5krát za sekundu
- Výstup pro dvojitou regulaci napětí LDO:
- Nízké napětí: 1,2 V až 1,8 V / 20 mA (s přepínačem)
- Vysoké napětí: 1,8 V až 4,1 V / 80 mA (s přepínačem)
- Řízení skladování energie:
- Nastavitelná ochrana proti přebití: 2,7 V až 4,5 V
- Nastavitelná ochrana proti přebití: 2,2 V až 3,6 V
- Kompatibilita s bateriemi a kondenzátory
- Indikace nízkého napětí
- Indikace dostupnosti výstupu LDO
- Podporuje jednorázové baterie jako záložní zdroj napájení
- Rozměry: 15 x 15 x 3,5 mm
- Hmotnost: cca 2 g
Obsah sady
- 1x modul DFM8001

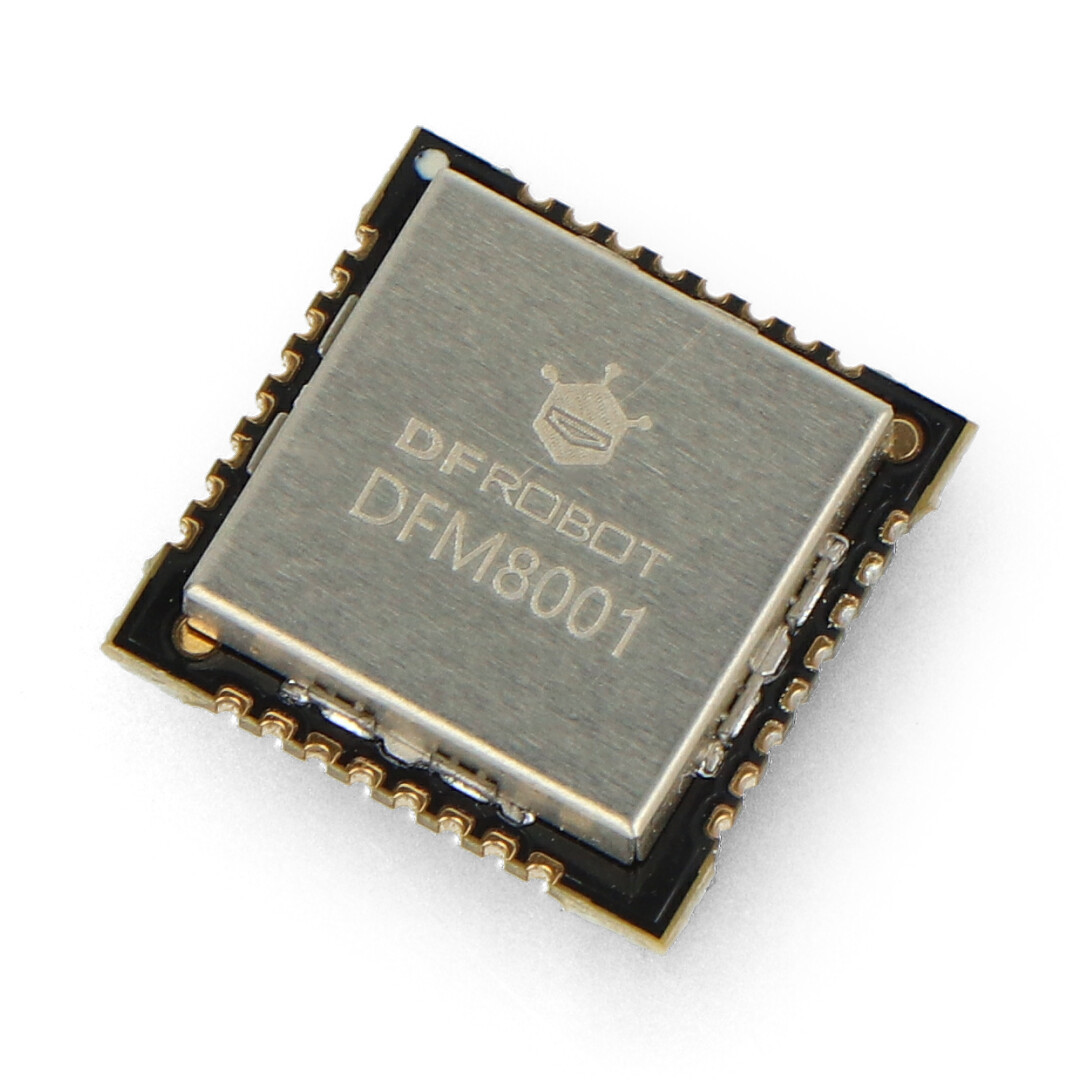

Modul pro získávání energie z okolního prostředí DFM8001 pro vnitřní použití - DFRobot DFR1108.
