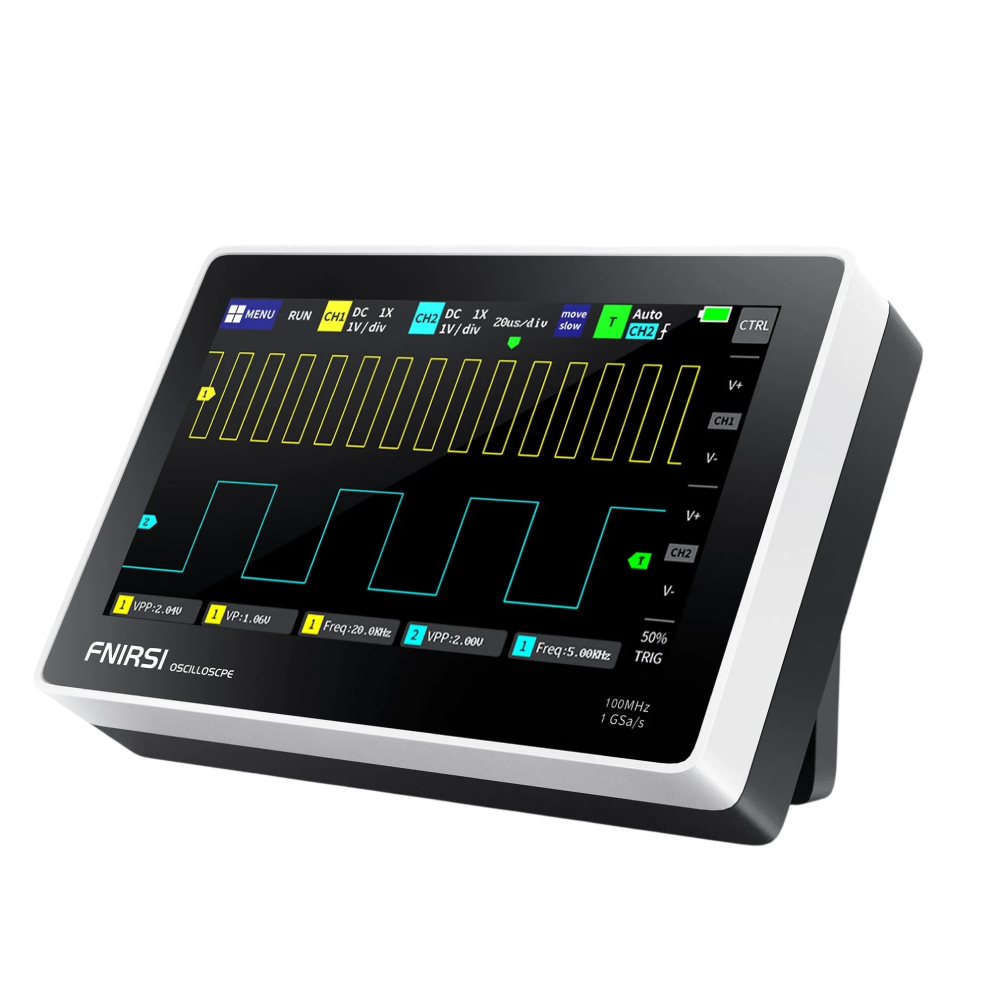

Popis produktu: FNIRSI-1013D - přenosný digitální osciloskop 2x 100 MHz s dotykovou obrazovkou
FNIRSI-1013D je moderní dvoukanálový digitální osciloskop určený pro diagnostiku elektroniky, servisní práce a výzkumné a vývojové aplikace. Díky šířce pásma 100 MHz pro každý kanál a vzorkovací frekvenci 1 GS/s v reálném čase umožňuje zařízení přesnou analýzu analogových i digitálních signálů. Osciloskop je vybaven velkou 7palcovou TFT LCD dotykovou obrazovkou s rozlišením 800 x 480 pixelů , která zajišťuje pohodlné ovládání a jasné zobrazení průběhu. Funkce AUTO konfigurace umožňuje rychlé nastavení měření a zobrazení analyzovaného signálu bez nutnosti ruční konfigurace.
FNIRSI-1013D - přenosný digitální osciloskop 2x 100 MHz s dotykovou obrazovkou.
FNIRSI-1013D je moderní dvoukanálový digitální osciloskop určený pro diagnostiku elektroniky, servisní práce a výzkumné a vývojové aplikace.
Speciální funkce
- Dva měřicí kanály: simultánní analýza dvou signálů
- Analogová šířka pásma 2 x 100 MHz: přesné měření elektronických signálů
- Vzorkování 1 GS/s: vysoce přesná analýza průběhu

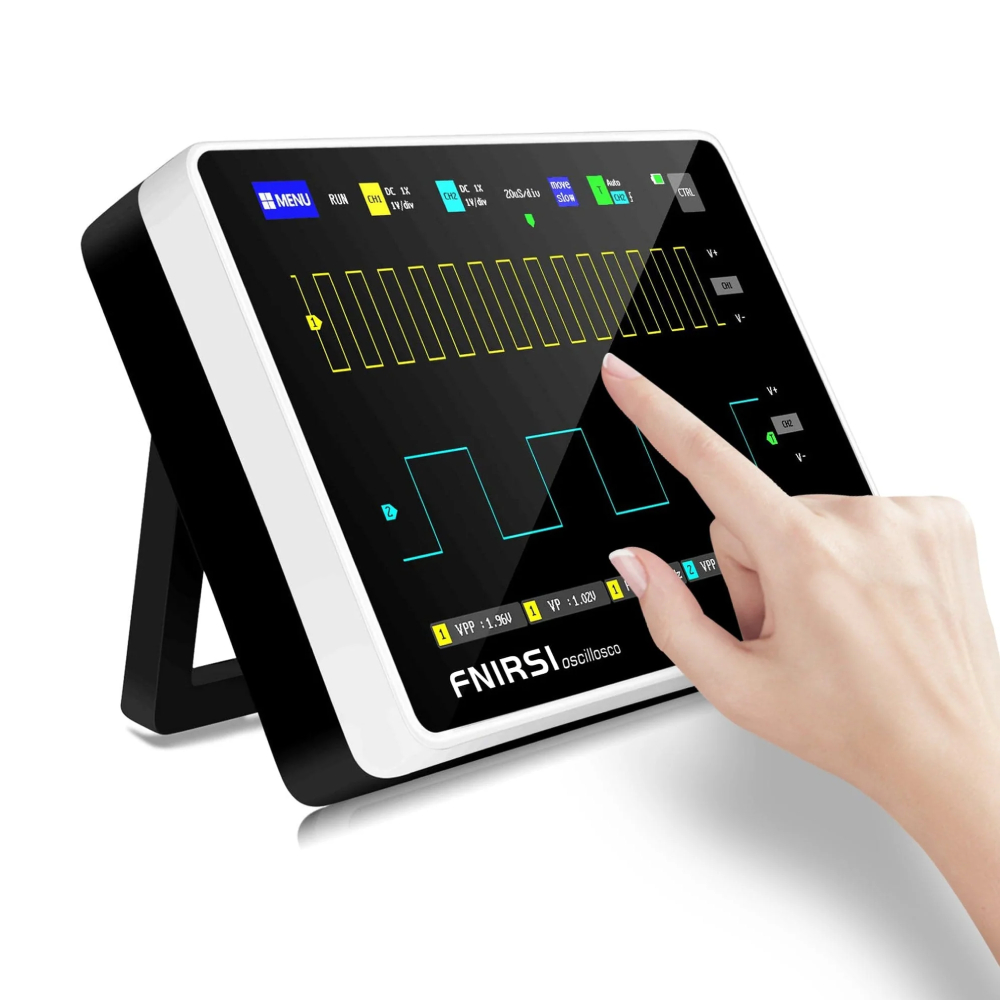

- Velká 7" dotyková obrazovka: pohodlné ovládání a přehledné zobrazení dat
- Funkce AUTO: automatické nastavení parametrů měření jedním tlačítkem
- Vestavěná ochrana proti napětí: ochrana vstupu až do 400 V
- Podpora spouštění: Jednoduchý, Normální a Automatický režim
- Kurzorová měření: rychlé odečítání parametrů průběhu
- FFT a Lissajousovy obrazce: Pokročilá analýza signálu
- 1 GB interní paměť: uloží až 1000 snímků obrazovky a 1000 průběhů
- Export dat z USB: snadné kopírování výsledků měření
- Baterie s kapacitou 6000 mAh: až 4 hodiny mobilního používání
- Nabíjení přes USB typu C: Pohodlné napájení a nabíjení zařízení
Praktické aplikace
- Diagnostika elektronických systémů
- Servis elektroniky a domácích spotřebičů
- Analýza PWM systémů a převodníků
- Měření digitálních a analogových signálů
- Vestavěné projekty a mikrokontroléry
- Technické vzdělávání a laboratoře
- Výzkum a vývoj v elektronice
- Diagnostika systémů automobilu
Mobilní osciloskop pro servis a laboratoře
Přístroj FNIRSI-1013D byl navržen jako kompaktní a přenosný měřicí nástroj pro elektronické techniky, servisní techniky a inženýry. Díky lehké konstrukci a vestavěné baterii lze přístroj používat jak v dílně, tak přímo na diagnostikovaných zařízeních. Jeho dvoukanálový design umožňuje simultánní sledování vstupních a výstupních signálů elektronických systémů, což výrazně zjednodušuje analýzu zesilovačů, převodníků, PWM regulátorů a digitálních obvodů.
Pokročilá analýza signálu
Osciloskop podporuje kurzorová měření, FFT a Lissajousův displej , což umožňuje detailnější analýzu parametrů signálu. Vestavěný správce průběhů signálu umožňuje pohodlné prohlížení uložených snímků obrazovky a naměřených dat bez nutnosti použití počítače. Zařízení podporuje periodické analogové i aperiodické digitální signály, díky čemuž je ideální pro diagnostiku ve spotřební elektronice, energetických systémech, automobilovém průmyslu a vestavěných systémech.
Zařízení nabízí šířku pásma 100 MHz pro každý kanál a vzorkování v reálném čase rychlostí 1 GS/s.
Funkce automatické konfigurace AUTO umožňuje rychle upravit nastavení měření a zobrazit analyzovaný signál bez nutnosti ruční konfigurace.Technické specifikace
- Model: 1013D
- Typ zařízení: digitální osciloskop
- Počet kanálů: 2
- Analogová šířka pásma: 2 x 100 MHz
- Vzorkování: 1 GS/s
- Doba náběhu: < 3 ns
- Hloubka paměti: 240 kbit/s
- Vertikální citlivost: 50 mV až 500 V
- Vstupní odpor: 1 MΩ
- Časová základna: 50 s až 10 ns
- Spouštěcí režimy:
- Singl
- Normální
- Auto
- Sklon spouště:
- rostoucí
- padající
- Vstupní vazba: AC/DC
- Maximální měřicí napětí:
- 1X: až 40 V
- 10x: až 400 V
- 100X: až 4000 V

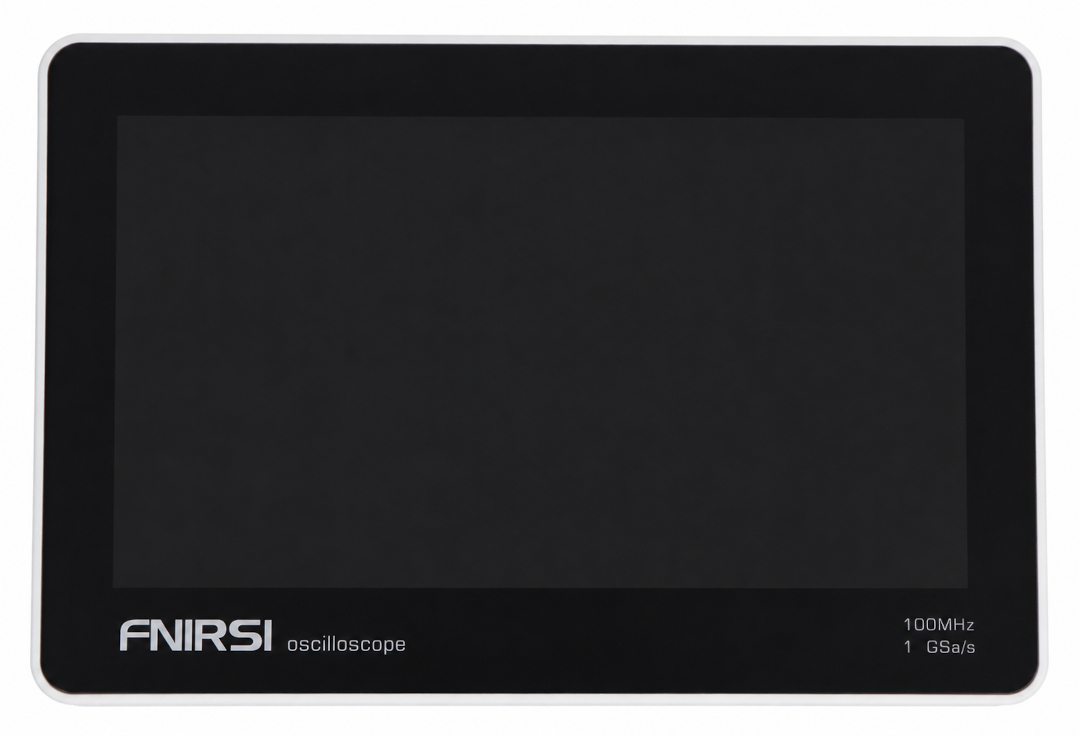

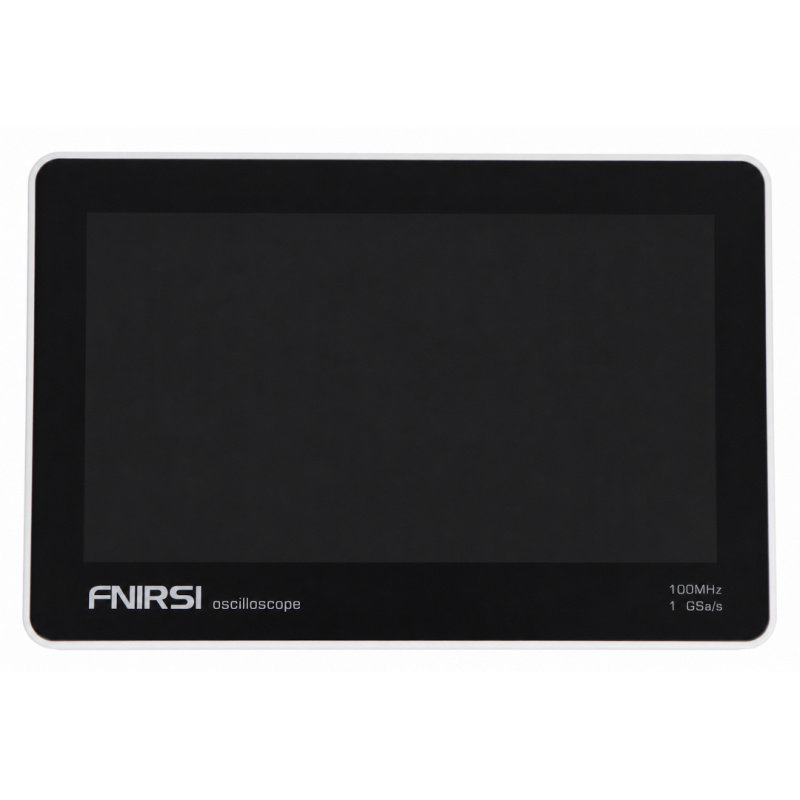

- Obrazovka: TFT LCD 7"
- Rozlišení obrazovky: 800 x 480 pixelů
- Dotyková obrazovka: Kapacitní dotyková obrazovka
- Funkce AUTO: ano
- Rychlá převodní funkce (FFT): ano
- Lissajousovy figury: ano
- Měření kurzoru: ano
- Správce kilometrů: Ano
- Vnitřní paměť:
- až 1000 snímků obrazovky
- až 1000 běhů
- Export dat: USB
- Baterie: 6000 mAh
- Pracovní doba: až 4 hodiny
- Nabíjení: USB typu C 5V/2A/3A/4A
- Přesnost napětí: ±2 %
- Přesnost frekvence: ±0,01 %
- Počet automatických parametrů měření: 12

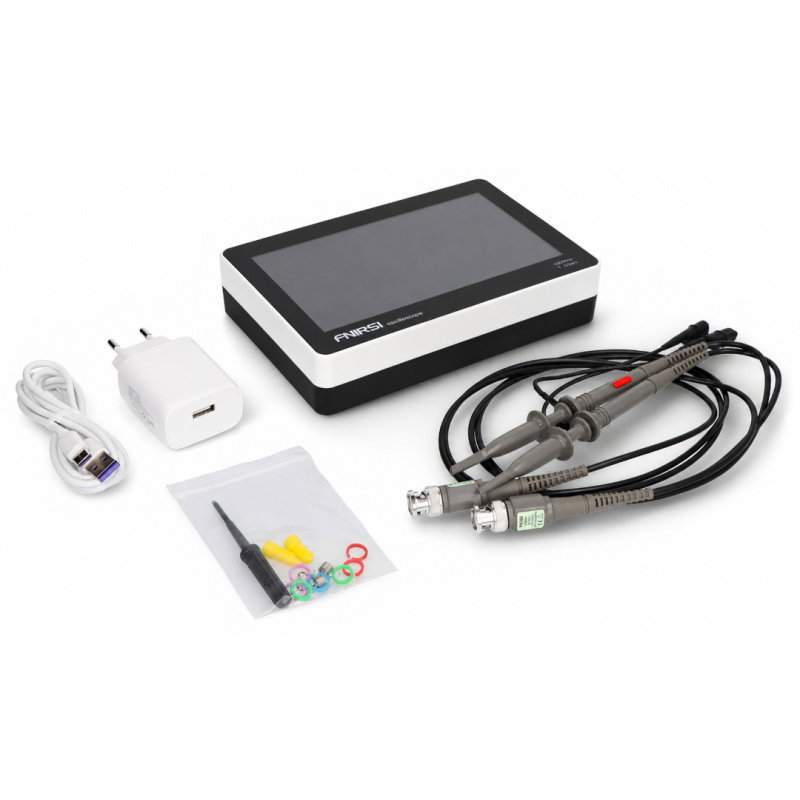

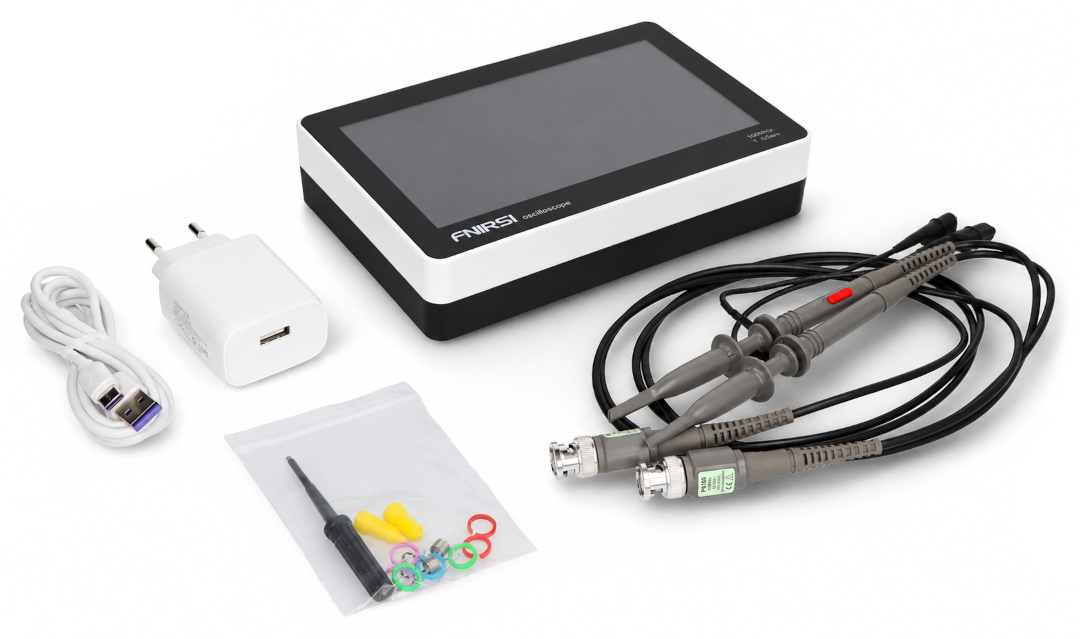

Obsah sady
- Osciloskop FNIRSI-1013D
- Kabel USB typu C
