Popis produktu: S13V20F5 - step-up / step-down měnič - 5V 2A - Pololu 4085
Malý zvyšující / snižující měnič napětí s výstupním napětím 5 V a proudovou účinností 2 A. Modul je napájen napětím v rozsahu od 2,8 V do 22 V. Zvyšovací / snižovací měniče se používají v projektech, kde dochází ke změnám napětí např. v důsledku použití baterií. Účinnost regulátoru se pohybuje od 85 % do 95 % a může dodávat od 1 A do 2,5 A v závislosti na vstupním napětí. Modul má podpěťový zámek, výstupní přepěťovou ochranu a nadproudovou ochranu. Funkce vypnutí při přehřátí také pomáhá předcházet poškození přehřátím, zatímco funkce měkkého startu omezuje náběhový proud a postupně zvyšuje výstupní napětí během spouštění.
Převodník zvýšení / snížení 5 V / 2 A.
Měnič 5V / 2A.Hlavní vlastnosti step-up / step-down měniče
- Vstupní napětí: 2,8 V až 22 V
- Výstupní napětí: 5V s přesností 3%.
- Typický maximální výstupní proud: 1 A až 2,5 A v závislosti na vstupním napětí
- Typická účinnost: 85 % až 95 % v závislosti na vstupním napětí a zátěži
- Typický klidový proud: 10 mA až 20 mA bez zátěže
- Blokování vstupního podpětí a vstupní přepěťová ochrana
- Funkce měkkého startu omezuje náběhový proud a postupně zvyšuje výstupní napětí
- Omezení výstupního proudu na 5 A
- Nadproudová ochrana a odpojení proti přehřátí
- Pevná spínací frekvence: ~ 500 kHz

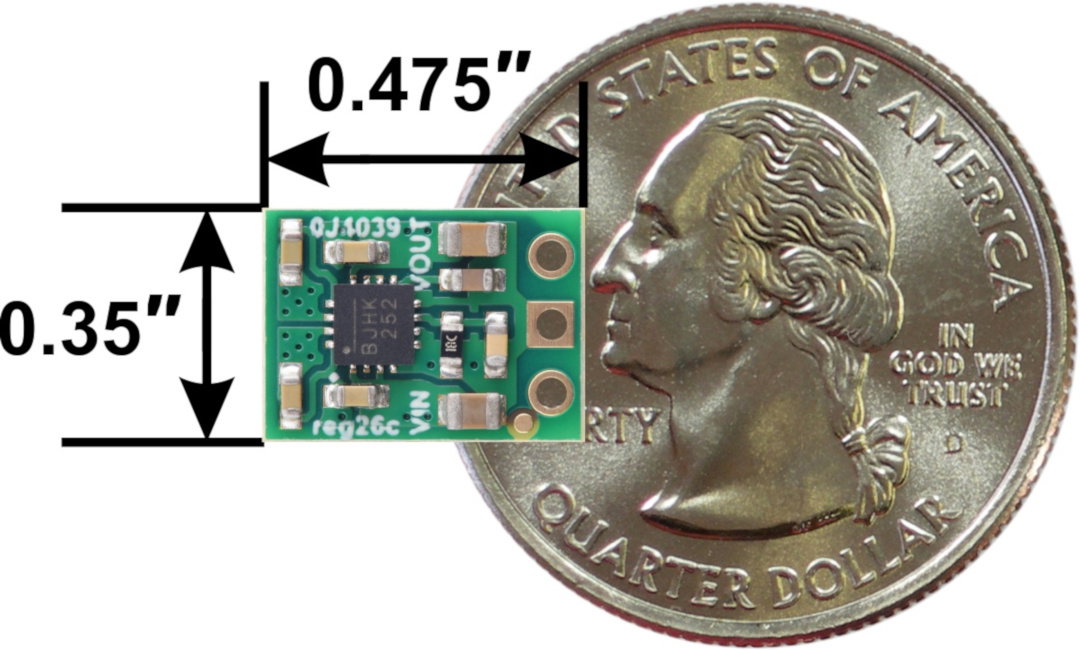

- Kompaktní velikost: 8,9 x 12,1 x 5,6 mm

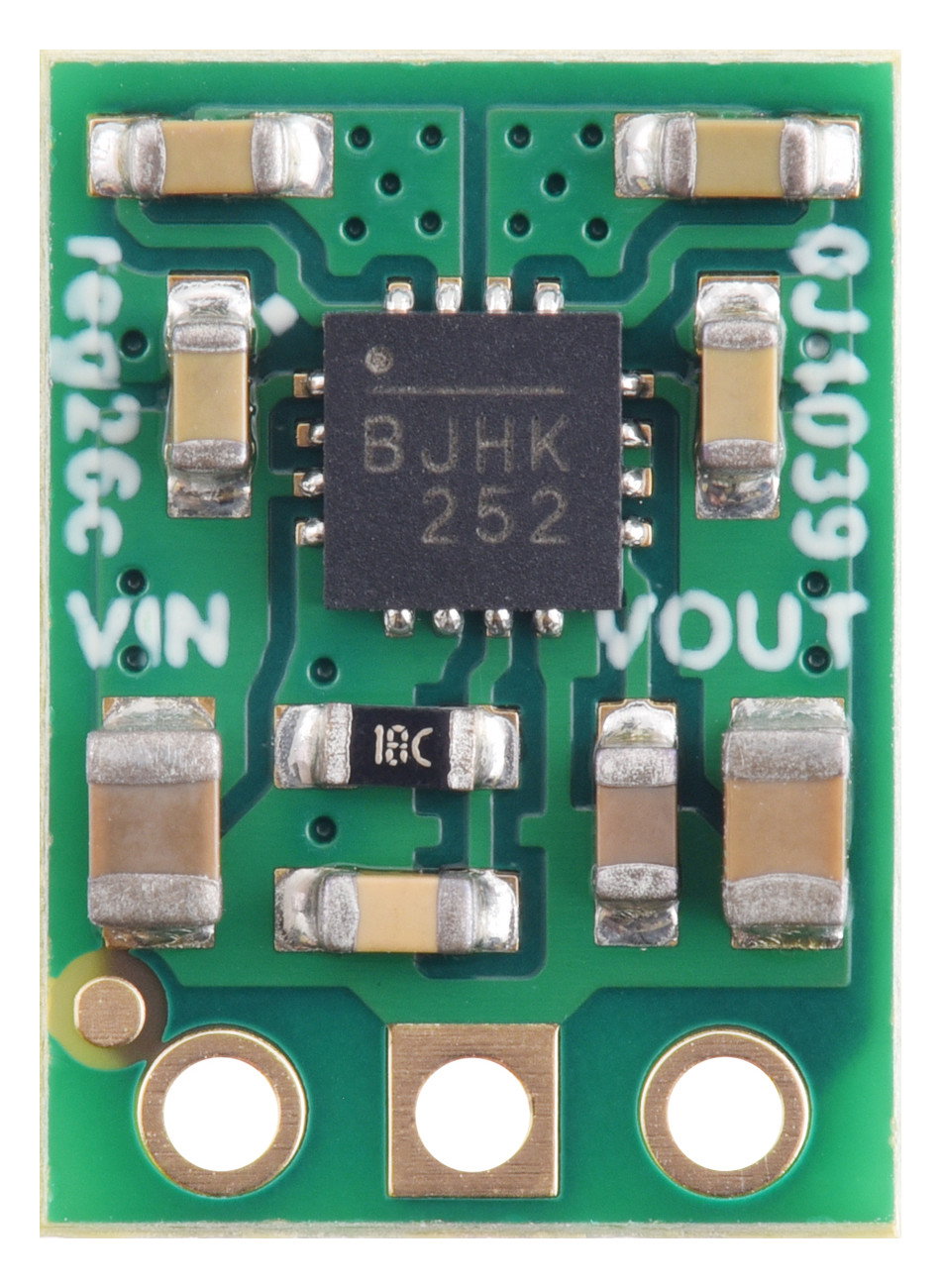

Piny modulu
Modul má tři piny: vstupní napětí (VIN) , zem (GND) a výstupní napětí (VOUT) . Přes konektor vstupního napětí (VIN) je měnič napájen napětím 2,8 V až 22 V. Konektor VOUT je výstup 5 V měniče. Sada obsahuje zlatý proužek pro vlastní pájení. Díky tomu lze modul zapojit přímo do prkénka .
Převodník je připevněn ke kontaktní desce.
Účinnost konvertoru Pololu.Typický výkon měniče
Účinnost modulu regulátoru napětí se označuje jako (výkon) / (příkon) a je důležitým měřítkem jeho výkonu, zejména pokud jde o životnost baterie nebo tvorbu tepla.

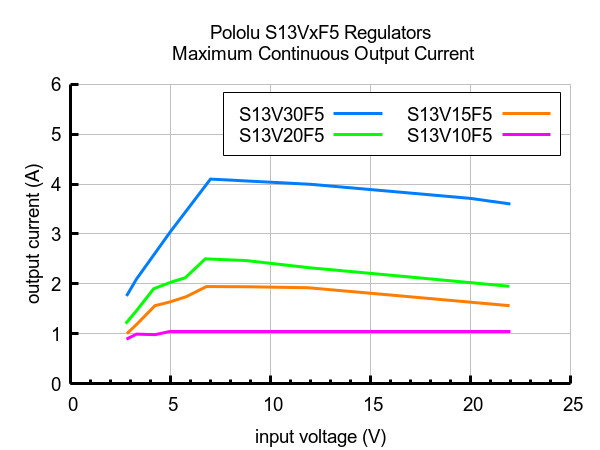

Maximální trvalý výstupní proud
Maximální výstupní proud dosažený měničem závisí na vstupním napětí a také na dalších faktorech, jako je okolní teplota, proudění vzduchu a absorpce tepla. Diagram ukazuje maximální výstupní proudy, které může regulátor dodávat nepřetržitě při pokojové teplotě, bez proudění vzduchu a dodatečného odvodu tepla.
Maximální výstupní proud.
Spotřeba energie.Klidový proud systému
Klidový proud je proud, který měnič používá k napájení, a graf jej znázorňuje jako vstupní napětí.
Specifikace modulu Step-up / Step-down měniče Pololu
- Vstupní napětí: 2,8 V až 22 V
- Výstupní napětí: 5V
- Trvalý výstupní proud: typický 2A
- Maximální klidový proud: 20 mA
- Rozměry: 8,9 x 12,1 x 5,6 mm
- Hmotnost: 0,8 g
Sada obsahuje také konektory goldpin. Užitečné odkazy |
