Popis produktu: S13V10F5 - step-up / step-down měnič - 5V 1A - Pololu 4083
Zvyšovací / snižující měnič napětí s výstupním napětím 5 V a proudovou účinností 1 A. Rozsah vstupního napětí je 2,8 V až 22 V. Tento typ převodníku je užitečný v aplikacích, kde se napájecí napětí může značně lišit, jako jsou baterie. Účinnost regulátoru se pohybuje od 85 % do 95 % a může dodávat přibližně. 1 A v závislosti na vstupním napětí. Je vybavena podpěťovou blokádou, výstupní přepěťovou ochranou a nadproudovou ochranou. Funkce vypnutí při přehřátí také pomáhá předcházet poškození přehřátím, zatímco funkce měkkého startu omezuje náběhový proud a postupně zvyšuje výstupní napětí během spouštění.
Převodník zvýšení / snížení 5 V / 1 A.
Měnič 5V / 1A.Hlavní vlastnosti step-up / step-down měniče
- Vstupní napětí: 2,8 V až 22 V
- Výstupní napětí: 5V s přesností 3%.
- Typický maximální výstupní proud: 1A
- Typická účinnost: 85 % až 95 % v závislosti na vstupním napětí a zátěži
- Typický klidový proud: 10 mA až 20 mA bez zátěže
- Blokování vstupního podpětí a vstupní přepěťová ochrana
- Funkce měkkého startu omezuje náběhový proud a postupně zvyšuje výstupní napětí
- Nadproudová ochrana a odpojení proti přehřátí
- Pevná spínací frekvence: ~ 500 kHz

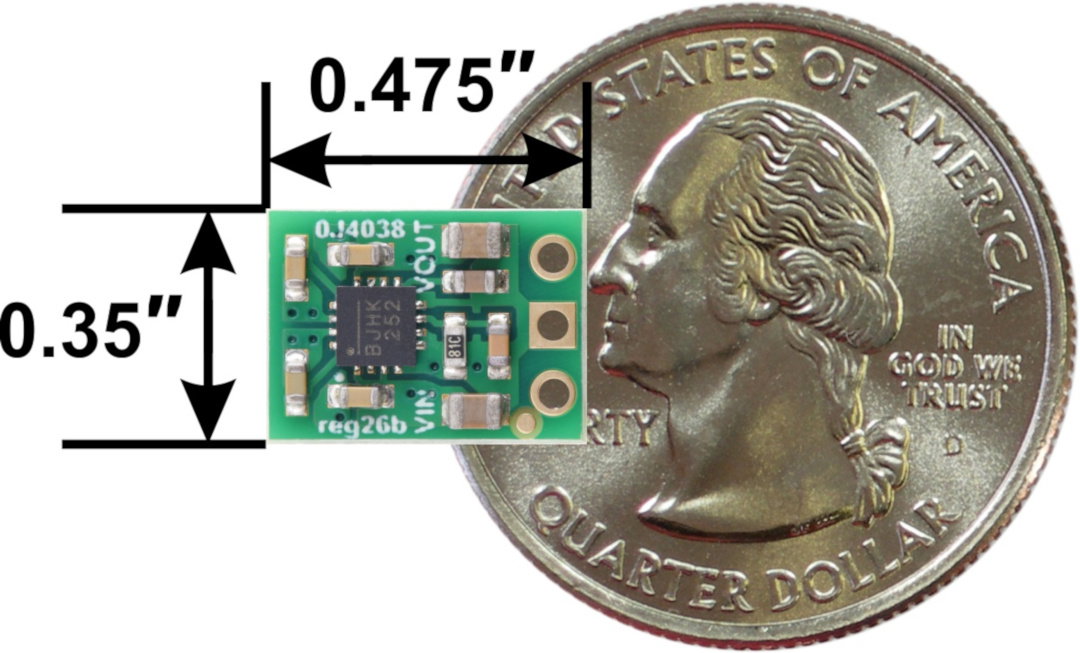

- Kompaktní velikost: 8,9 x 12,1 x 4,2 mm
Piny modulu
Modul je vybaven třemi konektory: vstupní napětí (VIN) , zem (GND) a výstupní napětí (VOUT) . Vstupní napětí (VIN) slouží k napájení převodníku napětím od 2,8 V do 22 V. Konektor VOUT má výstupní napětí 5 V z převodníku. Sada obsahuje zlatý proužek pro vlastní pájení. S jeho pomocí lze modul zasunout přímo do prkénka .

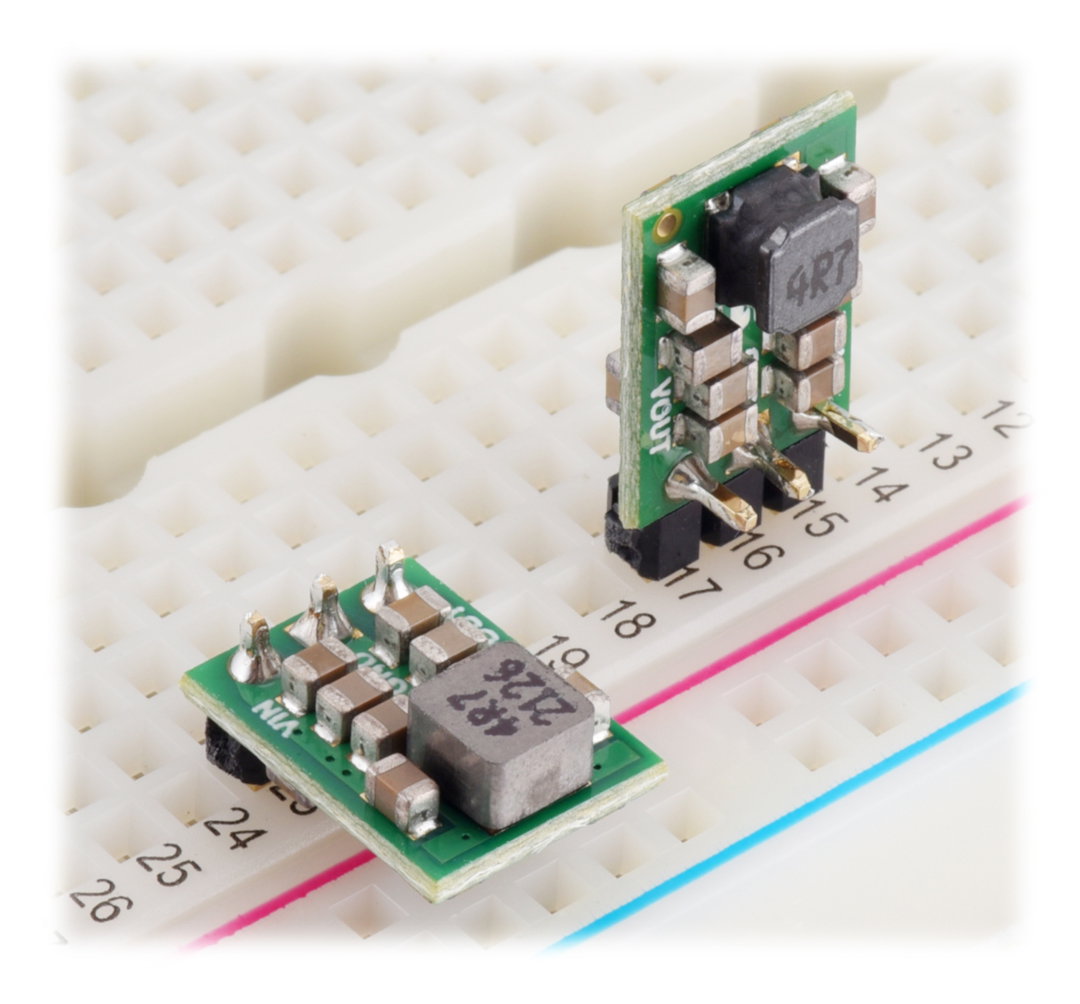

Převodník je připevněn ke kontaktní desce.
Účinnost konvertoru Pololu.Typický výkon měniče
Účinnost měniče, definovaná jako (výkon) / (příkon), je důležitým měřítkem jeho výkonu, zejména pokud jde o životnost baterie nebo tvorbu tepla.

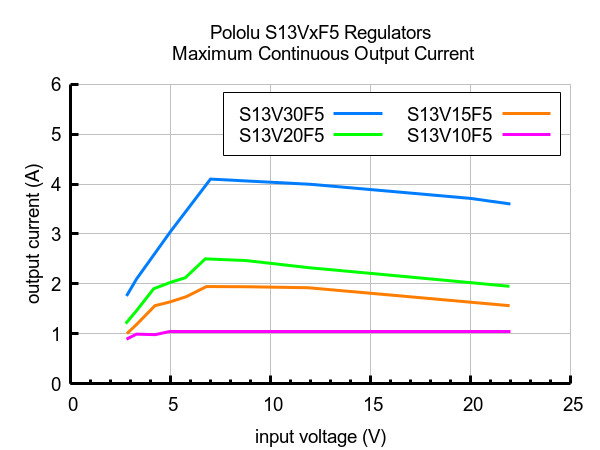

Maximální trvalý výstupní proud
Maximální výstupní proud dosažený regulátorem se mění se vstupním napětím, ale závisí také na dalších faktorech, jako je okolní teplota, proudění vzduchu a absorpce tepla. Diagram ukazuje maximální výstupní proudy, které může regulátor dodávat nepřetržitě při pokojové teplotě, bez proudění vzduchu a dodatečného odvodu tepla.
Maximální výstupní proud.
Spotřeba energie.Klidový proud systému
Klidový proud je proud, který měnič používá k napájení, a graf jej znázorňuje jako vstupní napětí.
Specifikace modulu Step-up / Step-down měniče Pololu
- Vstupní napětí: 2,8 V až 22 V
- Výstupní napětí: 5V
- Trvalý výstupní proud: typický 1A
- Maximální klidový proud: 20 mA
- Rozměry: 8,9 x 12,1 x 4,2 mm
- Hmotnost: 0,6 g
Sada obsahuje také konektory goldpin.
