S13V25F7 - převodník zvýšení/snížení - 7,5V 2,5A - Pololu 4982
Step-up / step-down měnič Pololu S13V25F7 je zařízení, které převádí vstupní napětí z 2,8 V na 22 V na stabilní výstupní napětí 7,5 V. Má také řadu funkcí a ochran, díky kterým je vhodný pro mnoho různých aplikací.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: S13V25F7 - step-up / step-down měnič - 7,5 V 2,5 A - Pololu 4982
Step-up / step-down měnič Pololu S13V25F7 je pokročilé elektronické zařízení pro převod vstupního napětí z 2,8 V na 22 V na výstupní napětí 7,5 V. Zařízení nabízí také řadu ochranných funkcí, jako je vestavěná ochrana proti zpětnému napětí do 20 V a ochrana proti přetížení , která zaručuje vysokou úroveň bezpečnosti a spolehlivosti v různých provozních podmínkách. Vyznačuje se také vysokou účinností od 85 % do 95 % , díky čemuž měnič účinně působí proti energetickým ztrátám.

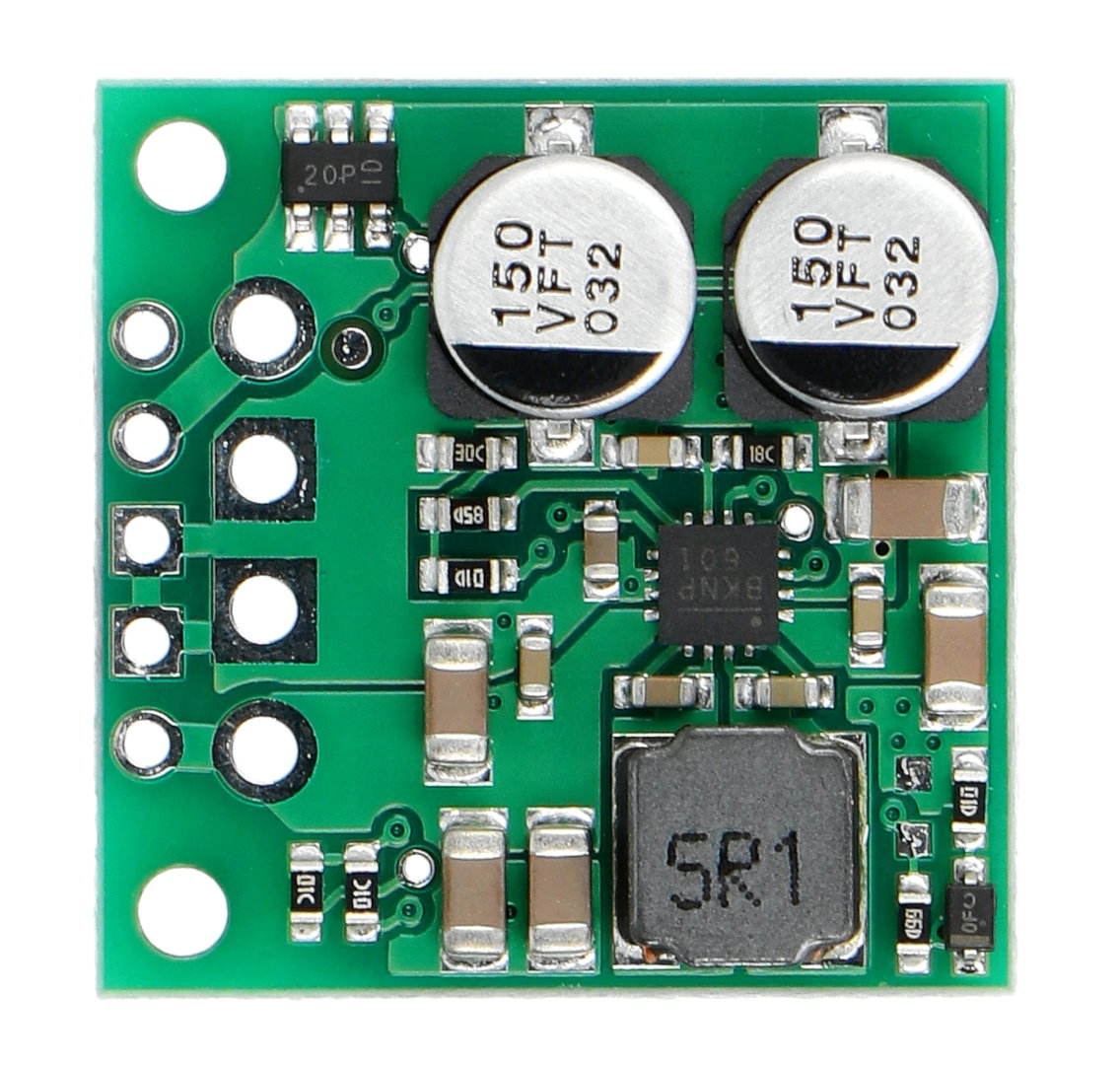

S13V25F7 - step-up / step-down měnič - 7,5 V 2,5 A - Pololu 4982.
Botland je oficiálním distributorem elektroniky a robotických dílů Pololu. Existuje nespočet robotů, v jejichž konstrukci najdete alespoň jednu součástku této značky. Náš tým garantuje, že všechny prezentované produkty Pololu jsou originální.
Zařízení zpracovává široký rozsah vstupního napětí a nastavuje konstantní hodnotu 7,5 V.
Hlavní vlastnosti převodníku
- Efektivně převádí vstupní napětí z 2,8V na 22V na stabilních 7,5V
- Nabízí typickou účinnost 85 % až 95 % v závislosti na vstupním napětí a zátěži
- Umožňuje provoz s maximálním trvalým výstupním proudem od 1 A do 3,5 A
- Vyznačuje se klidovým proudem v rozsahu od 10 mA do 25 mA
- Chrání před zpětným napětím a přetížením
- Poskytuje funkci měkkého startu, která omezuje startovací proud
- Umožňuje přechod do stavu nízké spotřeby s klidovým proudem 2 µA až 10 µA na volt
- Na výstupu má podpěťovou a přepěťovou ochranu
- Vyznačuje se kompaktními rozměry, ideální pro aplikace s omezeným prostorem
- Zajišťuje stabilní provoz při konstantní spínací frekvenci přibližně 500 kHz
Aplikace konvertoru
Zařízení Pololu S13V25F7 je ideální pro aplikace vyžadující stabilní zdroj napětí 7,5 V. Lze jej použít pro efektivní provoz v bateriově napájených aplikacích, kde dochází k častým výkyvům napětí. Je také užitečný v napájecích systémech pro malá zařízení, robotické projekty a zařízení internetu věcí.
Převodník je vhodný pro aplikace s nestabilizovaným napětím.

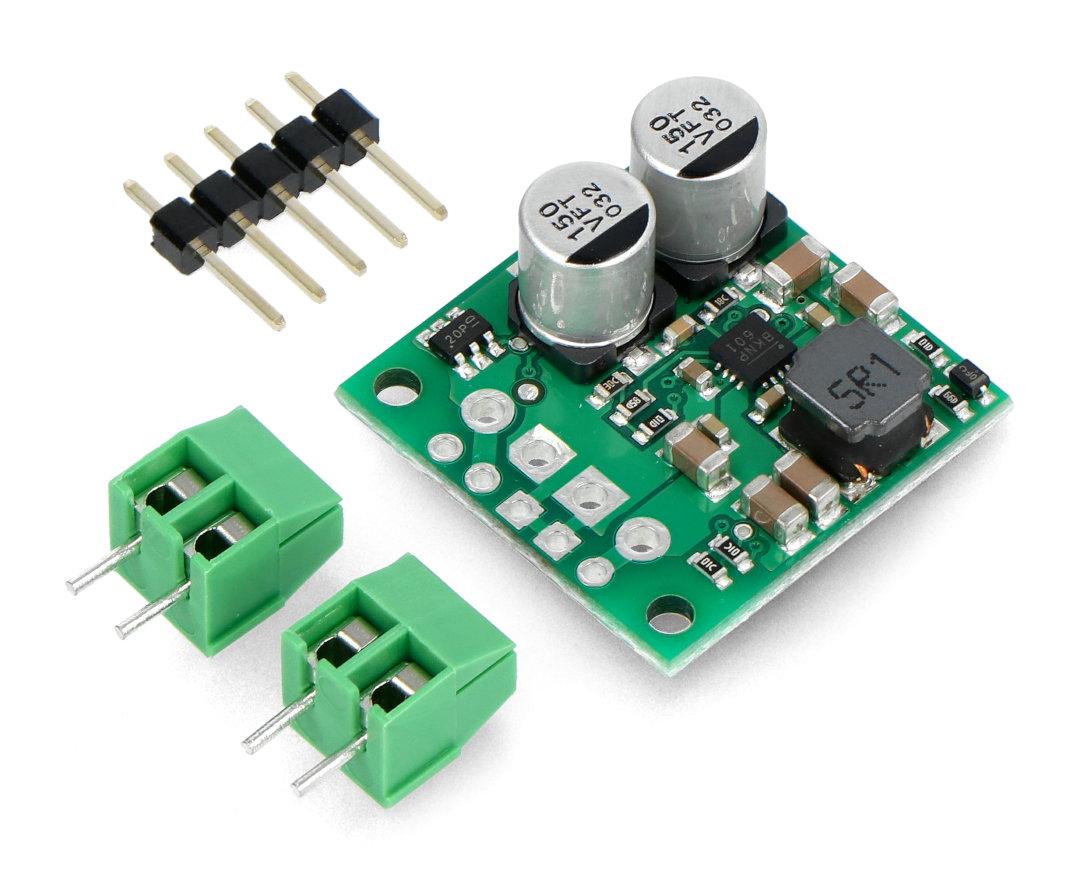

Prvky obsažené v sadě.
Zabezpečení k dispozici
Převodník poskytuje komplexní ochranu včetně ochrany proti zpětnému napětí do 20 V a má funkci ochrany proti přehřátí . Je také vybaven zámkem nízkého vstupního napětí , který zabraňuje provozu pod napětím, ochranou proti přetížení pro ochranu před nadměrným proudem a ochranou proti přepětí na výstupu pro zajištění vysoké úrovně bezpečnosti.
Pinouty převodníku S13V25F7
Ovladač má dvě sady průchozích otvorů: pět menších otvorů uspořádaných v 0,1" intervalech podél okraje desky (pro kompatibilitu se standardními prkénkami a konektory používajícími rozteč 0,1" mezi kolíky) a čtyři větší otvory určené pro šroubové svorky s roztečí 3,5 mm.
- VOUT - výstupní napětí 7,5V
- GND - systémové uzemnění
- VIN - vstupní napětí od 2,8V do 22V
- CZ - umožňuje ovládat činnost regulátoru nastavením na nízkou nebo vysokou

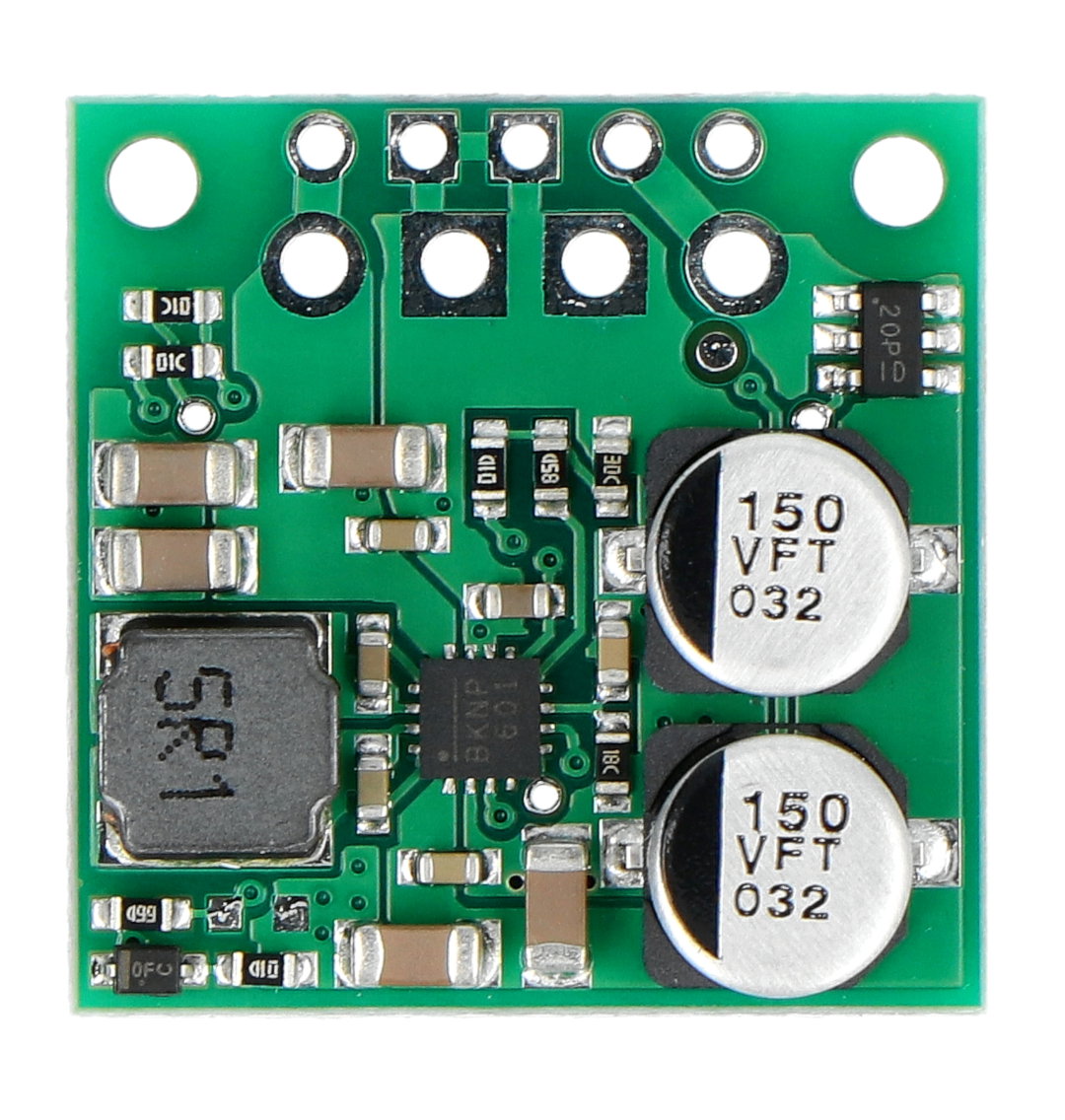

Pinouty převodníku S13V25F7.
Výrobek má řadu ochranných opatření.
Technické specifikace převodníku S13V25F7
- Typ zařízení: step-up / step-down měnič
- Vstupní napětí: 2,8V až 22V
- Výstupní napětí: 7,5V (s přesností 4%)
- Typický maximální trvalý výstupní proud: 2,5 A
- Maximální rozsah trvalého výstupního proudu: 1 A až 3,5 A, v závislosti na vstupním napětí, teplotě a dalších faktorech
- Maximální výstupní proud: 5,1 A
- Rozsah klidového proudu: 10 mA až 25 mA (2 µA až 10 µA, pokud je zařízení vypnuté)
- Spínací frekvence: cca 500 kHz
- Účinnost systému: 85 % až 95 %
- Ochrana: proti zpětnému napětí do 20V, přetížení, přepětí, podpětí a přehřátí
- Rozměry: 22,9 x 22,9 x 9,7 mm
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Napětí z | 2,8 V. |
| Napětí dolů | 22,0 V |
| Jmenovité výstupní napětí | 7,5 V. |
| Účinnost proudu | 2,5 A |
| Šířka | 8 cm |
| Výška | 7 cm |
| Hloubka | 1 cm |
| Hmotnost | 0,007 kg |
