Popis produktu: LattePanda Mu Lite Carrier Board - základní deska pro modul LattePanda Mu - DFRobot DFR1142
Lite Carrier Board je univerzální rozšiřující deska , která spolu s výpočetním modulem LattePanda Mu vytváří kompletní vývojovou platformu srovnatelnou s jednodeskovým počítačem. Díky integrovaným konektorům jako USB 3.2 (10 Gb/s), HDMI 2.0, Gigabit Ethernet , M.2 (M a E Key) a slotu PCIe 3.0 x4 umožňuje snadné rozšíření systému a rychlé testování různých hardwarových konfigurací. Kompaktní 3,5'' formát a široký rozsah napájení (od 12 V do 20 V) umožňují použití desky mimo jiné: v systémech napájených Li-Ion 4S packy. Deska byla navržena s ohledem na maximální funkčnost - nabízí nejen komunikační rozhraní, ale také konektory pro aktivní chlazení, RTC a I2C a UART sběrnice ve standardu Gravity . Navrženo jako řešení s otevřeným zdrojovým kódem, přichází se sdílenými schématy a soubory PCB (KiCad), takže jej lze snadno přizpůsobit vašim vlastním projektům. Ideální pro aplikace ve vestavěných systémech, robotice, průmyslové automatizaci a rychlém prototypování.

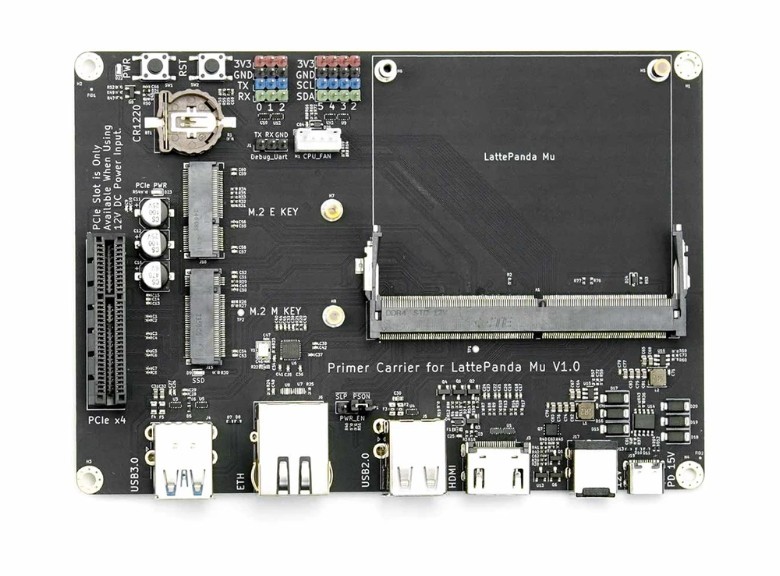

LattePanda Mu Lite Carrier Board - základní deska pro modul LattePanda Mu - DFRobot DFR1142.
Sada neobsahuje modul LattePanda Mu, lze jej zakoupit samostatně. Podívejte se na to – LattePanda Mu x86 – 8 GB RAM + 64 GB eMMC Intel N100 .

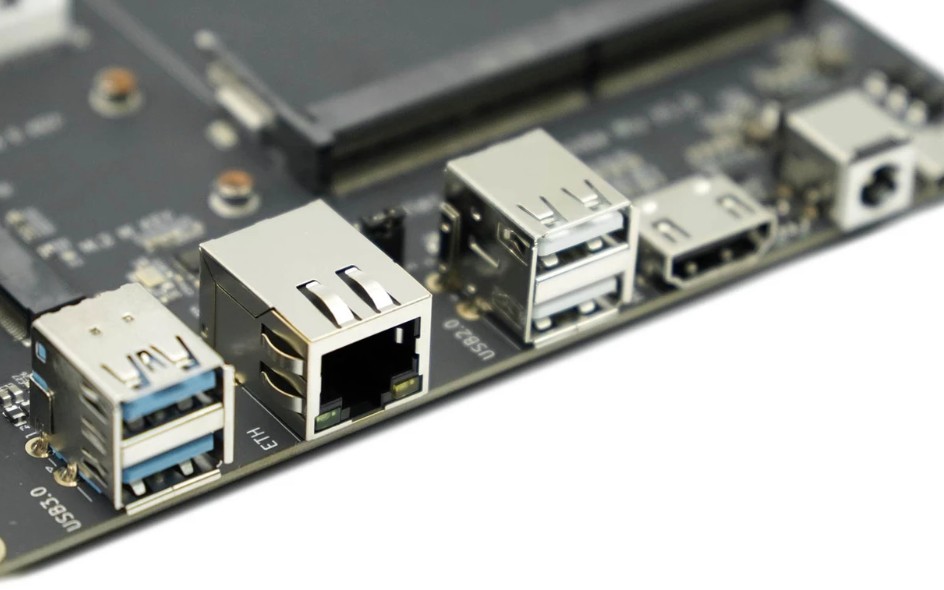

LattePanda Lite Carrier Board obsahuje nejčastěji používaná rozhraní jako USB 3.0, Ethernet, PCIe 3.0, M.2 M Key, M.2 E Key, HDMI a další.
Klíčové vlastnosti nosné desky LattePanda Mu Lite
- Kompatibilita s LattePanda Mu : vyžaduje připojení výpočetního modulu
- Multifunkčnost : Podporuje USB 3.2, HDMI, Ethernet, PCIe, M.2
- Napájecí napětí od 12 V do 20 V : provoz s Li-Ion 4S bateriemi možný bez dalších měničů
- PCIe 3.0 x4 slot : podporuje rozšíření o GPU, síťové karty, zvukové karty (při napájení 12V)
- Dva sloty M.2 : M Key a E Key umožňují instalaci SSD a WiFi karet
- I2C, UART a RTC kolíky : Gravitační 4kolíkové konektory
- 3,5'' formát desky : snadná integrace do průmyslových krytů
- Open source projekt : schémata a soubory PCB k dispozici
Pozor!
Před připojením nebo odpojením LattePanda Mu, kabelů nebo interních rozhraní se ujistěte, že je odpojeno napájení.
Popis kolíků na desce
- PCIe 3.0 x4 slot - umožňuje připojení externích PCIe karet, jako jsou grafické, síťové nebo zvukové karty (aktivní pouze s 12V napájením přes DC 5,5/2,5 mm jack)
- USB 3.2 Gen1 (10 Gb/s) x2 – dva USB porty podporující přenos dat rychlostí 5 Gb/s a 10 Gb/s
- Konektor M.2 M Key (2230) - podporuje NVMe SSD, signál PCIe 3.0 x1
- Gigabit Ethernet - založený na řadiči Realtek RTL8111
- Propojka režimu napájení - Umožňuje přepínání mezi režimy napájení
- USB 2.0 x2 – dva standardní porty USB 2.0
- HDMI 2.0 - video výstup s podporou rozlišení až 4K, šířka pásma signálu TMDS až 600 MHz
- DC 5,5/2,5 mm napájecí jack - Vstup napájení podporuje široký rozsah napětí od 12V do 20V
- USB Type-C - slouží pouze pro napájení, podporuje vyjednávání napájení ve standardu USB PD 15V
- Zásuvka LattePanda Mu - určená pro instalaci výpočetního modulu LattePanda Mu
- CPU FAN - 5V konektor ventilátoru, umožňuje připojit aktivní chlazení CPU
- Gravity I2C - I2C rozhraní 4-pin, 3,3V logická úroveň, pro připojení I2C senzorů a zařízení
- Gravity UART - 4pinové rozhraní UART, logická úroveň 3,3V, určeno pro připojení sériových periferií
- SIO_UART - UART port s logickou úrovní 3,3 V, lze použít jako sériovou konzoli
- Konektor M.2 E Key (2230) - určen pro karty WLAN, podporuje signály PCIe 3.0 x1 a USB 2.0
- Zásuvka baterie RTC - Umožňuje instalaci 3V baterie CR1220 pro zálohování hodin reálného času

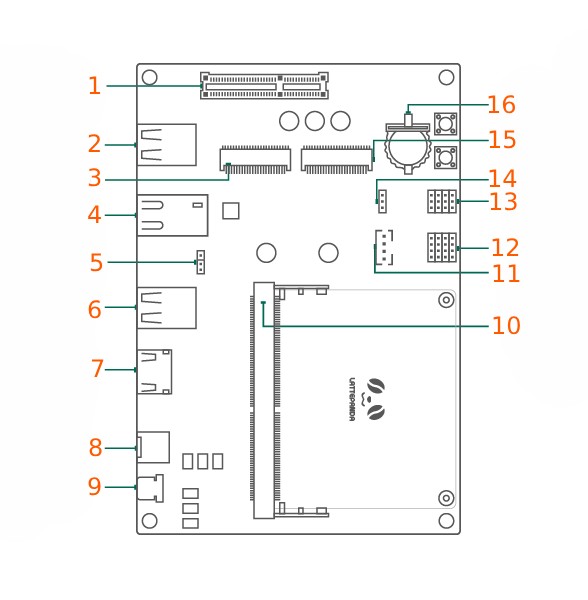

Popis pinoutu desky LattePanda Mu Lite Carrier Board.

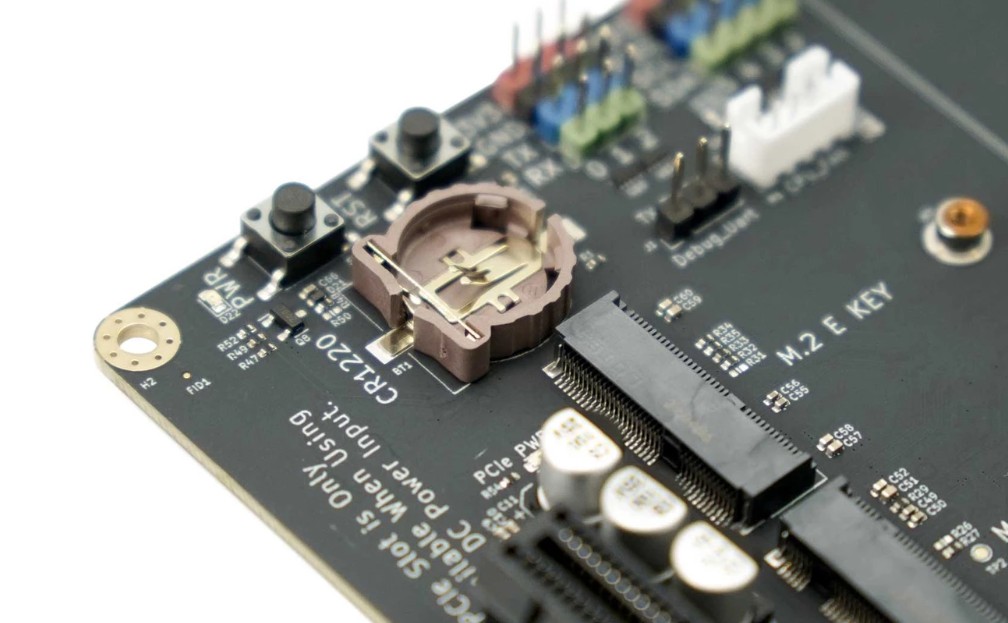

Kromě PCIe slotu má deska také sloty M.2 M Key 2230 a M.2 E Key 2230.
Praktické aplikace
Lite Carrier Board je ideální pro embedded vývojáře, kteří potřebují kompaktní a efektivní vývojové prostředí. Bude použit v projektech v oblasti:
- AI edge computing
- Průmyslová automatizace
- Lékařská zařízení
- Robotické systémy a IoT
- Prototypování vestavěného hardwaru
Technické specifikace nosiče LattePanda Mu Lite
- Napájení:
- USB Type-C: 15V/3A
- DC zásuvka 5,5/2,5 mm: 12 V až 20 V / až 10 A
- Vnitřní konektory:
- PCIe 3.0 x4 (funguje pouze s 12V DC napájením)
- M.2 M Key 2230 (PCIe 3.0 x1)
- M.2 E Key 2230 (PCIe 3.0 x1 + USB 2.0)
- RTC zásuvka baterie (CR1220)
- konektor ventilátoru CPU
- Gravitační UART (4pinový)
- Gravitační I2C (4kolíkový)
- Externí konektory:
- 2x USB 3.2 Gen2 (10 Gb/s)
- 2x USB 2.0
- HDMI 2.0 - max. rozlišení 4K
- Ethernet 1Gbps
- USB Type-C (napájení)
- DC 5,5/2,5 mm (napájení)
- Open source projekt: PCB soubory dostupné ve formátu KiCad 8.0+
- Rozměry: 146 x 102 mm (3,5'' formát)
- Hmotnost: cca 70 g
Obsah sady
- 1x Lite Carrier Board pro LattePanda Mu
- 1x Akrylová montážní deska
- 1x Sada montážních šroubů
- 1x baterie CR1220 (pro RTC)

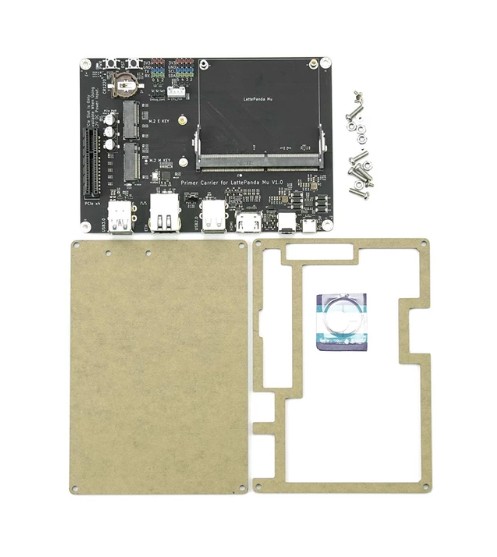

Položky zahrnuté v sadě.
