Popis produktu: MAX31856 - Univerzální SPI termočlánkový zesilovač - Adafruit 3263
Modul termočlánkového zesilovače MAX31856 komunikující přes 4pinové rozhraní SPI. Kompatibilní s termočlánky K, J, N, R, S, T, E a B. Pracuje s napětím od 3 V do 5 V a teplotami od -210 °C do 1800 °C s rozlišením 0,0078125 °C.
Specifikace zesilovače termočlánku
- Napájecí napětí: 3 V až 5 V
- Funguje s termočlánky typu K, J, N, R, S, T, E a B
- Teplotní rozsah: -210 °C až 1800 °C
- Rozlišení: 0,0078125 °C
- Rozhraní: SPI
- Rozměry: 25 x 22 x 3 mm
- Hmotnost: 3,5 g
Produkt kompatibilní s Arduinem Výrobce připravil pro uživatele Arduina uživatelskou příručku a knihovnu s ukázkovým programem . |
Připojení modulu

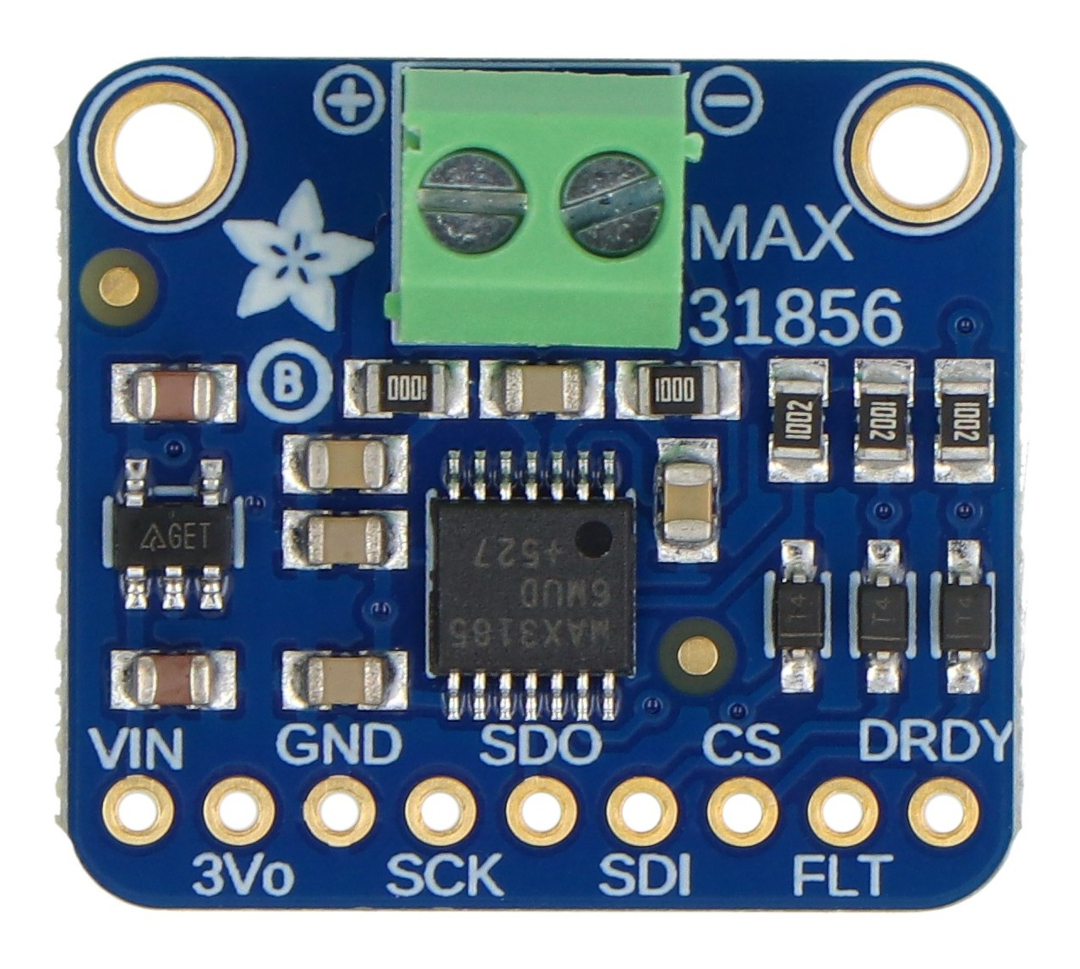

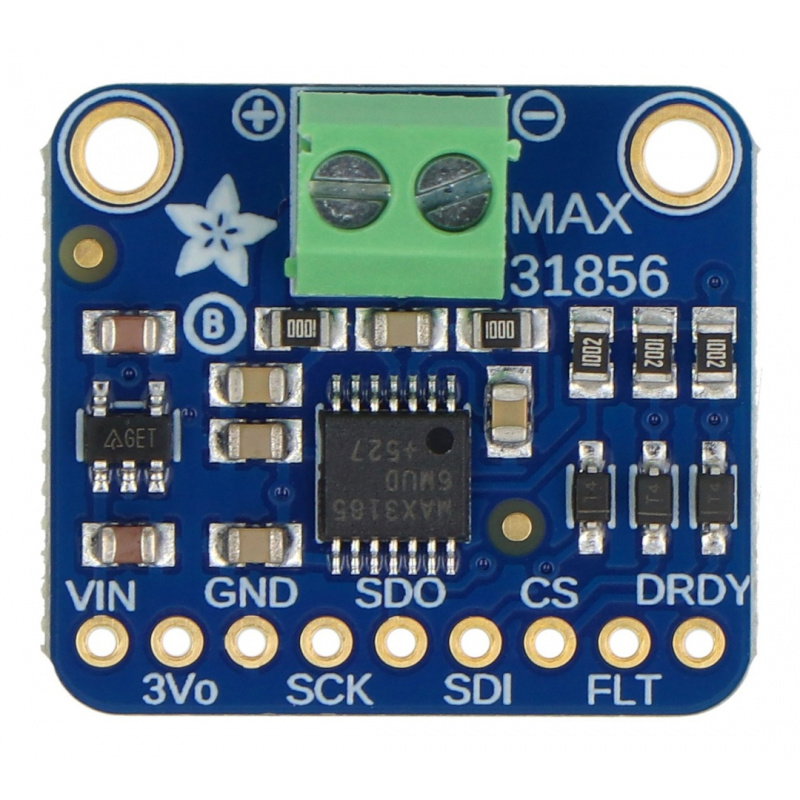

Modul komunikuje přes sběrnici SPI. Má 9 pinů.
| Kolík | Popis |
|---|---|
| VIN | Napájecí pin 3V až 5V. |
| Zem | Hmotnost systému. |
| 3Vo | Regulovaný výstup 3,3 V s kapacitou 100 mA. |
| SCK | Hodinový vodič rozhraní SPI. |
| SDO | Výstup dat - linka MISO rozhraní SPI. |
| SDI | Vstup dat - linka MOSI rozhraní SPI. |
| CS | Vstup pro výběr čipu. |
| FLT | Výstup, který se při detekci chyby dostane na nízkou úroveň. |
| DRDY | Pin pro pokročilé použití, v knihovně není podporováno. |
