Popis produktu: Arduino Portenta Mid Carrier - ASX00055
Portenta Mid Carrier je rozšíření pro Arduino Portenta , které umožňuje proměnit modul v jednodeskový počítač nebo návrh umožňující využití umělé inteligence ve vysoce výkonných průmyslových zařízeních, vytváření automatizačních a robotických projektů, maximalizaci potenciálu prototypování a konektivitu. Díky možnosti okamžitého přístupu k signálům s vysokou hustotou prostřednictvím vyhrazených konektorů umožňuje rychlé a bezproblémové prototypování. Mini PCIe konektory, dvě CAN linky, Ethernet , microSD , USB a konektor pro kameru umožňují rozšířit stávající projekty o nové možnosti připojení a periferií. Portenta Mid Carrier podporuje širokou škálu aplikací, včetně prototypování strojového vidění s kamerami MIPI nebo Arducam a testování buněk s konektorem mini PCIe. Je ideální pro aplikace v chytrých městech a budovách, vzdálenou údržbu a správu vozového parku. Díky vyhrazeným ladicím kolíkům a bateriově napájenému RTC je programování mnohem jednodušší.
Střední nosič Arduino Portenta - ASX00055.
Portenta Mid Carrier vyžaduje k provozu jednu z rodiny desek Portenta SOM.Speciální vlastnosti Arduino Portenta Mid Carrier
- Snadný přístup k signálům s vysokou hustotou : vyhrazené konektory umožňují rychlé připojení a používání periferií.
- Široká škála periferií : zahrnuje mini PCIe, dvě CAN linky, Ethernet, microSD, USB a konektory pro kamery MIPI a Arducam.
- Ladění a napájení RTC : Vestavěné ladicí kolíky a napájení z baterie RTC usnadňují proces prototypování a testování.
- Univerzální : Ideální pro prototypování aplikací strojového vidění, testování mobilní konektivity a vzdálené monitorování.
- Konektory a rozhraní : Podporuje širokou škálu rozhraní, jako jsou CAN, SAI, I2S, PDM, GPIO, SPI, I2C, PWM a analogové I/O.
- Napájení : Možnosti napájení přes terminálový konektor, USB C na desce Portenta nebo 5V na konektorech.
Uspořádání prvků na desce
- J1 - J2: Vysokohustotní konektory pro desky Portenta
- J3: Rozhraní JTAG
- J4: Šroubovací konektor s vestavěným transceiverem sběrnice CAN (CAN1)
- J5: Zásuvka Li-Pol baterie pro RTC
- J8: Mini PCIe (Peripheral Component Interconnect Express) konektor – (moduly CELL)
- J9: Napájecí konektor Mini PCI Express
- J10: MIPI konektor kamery – pouze pro Portenta X8
- J11: Konektor ArduCam
- J12: Slot MicroSD
- J13: Konektor USB A samice
- J14 - J15: Vylamovací konektory
- J16: Konektor Mini PCI Express Breakout
- J17: Podsérie konektorů Mini PCI Express Breakout
- J18: Gigabit Ethernet konektor - RJ45
- J19: Konektor GIGA Display Shield (DSI).
- SIM1: Vyhrazený slot PCIe SIM
- SW1: BOOT DIP přepínač
- SW2: DIP přepínač sběrnice CAN - CAN1
- SW3: ETH CENTER TAP DIP přepínač

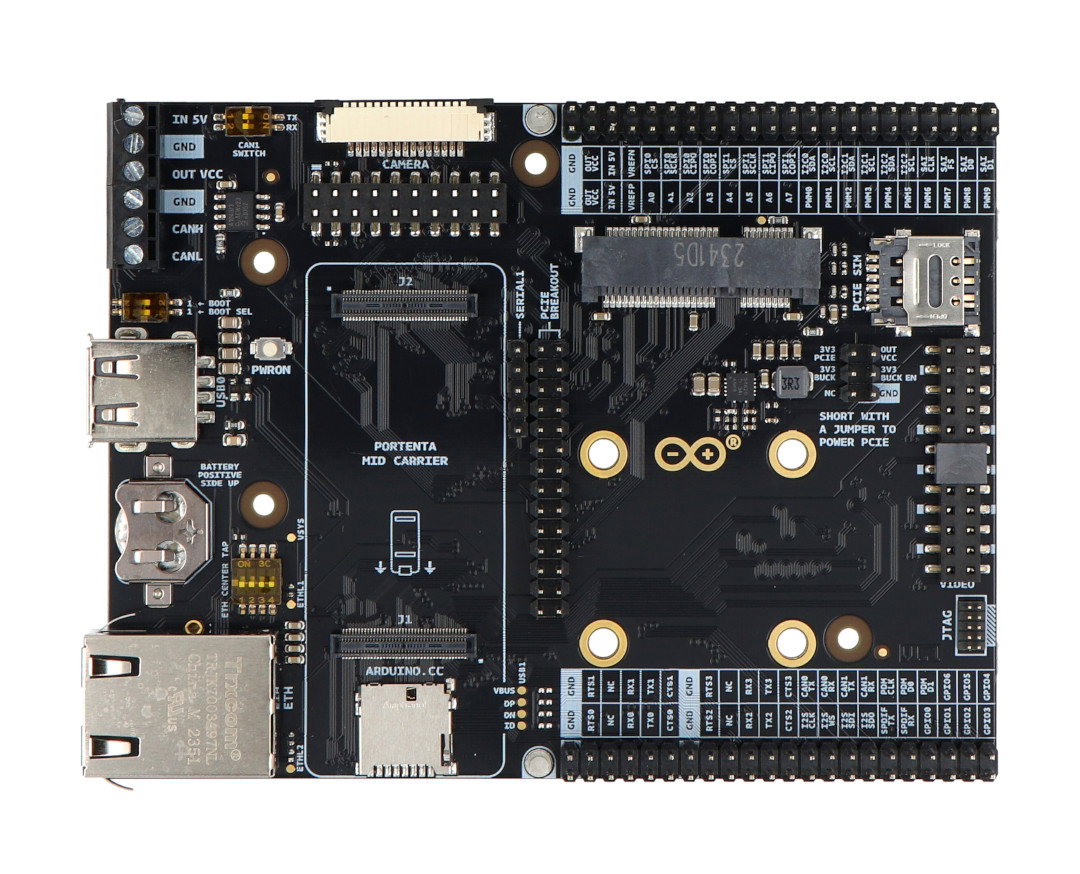

Uspořádání prvků na desce Portenta Mid Carrier.
Nosič je kompatibilní s Portenta X8, Portenta H7 a Portenta C33.
Aplikace Portenta Mid Carrier
Arduino Portenta Mid Carrier umožňuje rychlé prototypování a vývoj řešení založených na deskách rodiny Portenta díky snadnému přístupu k signálům s vysokou hustotou a široké škále dostupných periferií. Je ideální pro různé průmyslové aplikace a řešení inteligentních budov .
Příklady aplikací:
- Prototypování řešení průmyslového strojového vidění pomocí kamer MIPI nebo Arducam.
- Testování mobilní konektivity s mini PCIe pro aplikace inteligentních budov.
- Správa vozového parku a vzdálená údržba.
- Vývoj systémů řízení strojů a automatizace výroby.
- Implementace systémů monitorování a řízení městských zdrojů.
- Vytváření pokročilých řešení IoT a automatizace budov.
Prototypové projekty na Portentě
Prototypování s Arduino Portenta Mid Carrier je perfektním řešením pro rychlý a efektivní vývoj aplikací pomocí desek Portenta C33 , H7 a X8 . Díky vyhrazeným konektorům umožňuje Mid Carrier snadný přístup k signálům s vysokou hustotou, což vám umožní okamžitě přidat řadu periferií, jako je mini PCIe, dvě CAN linky, Ethernet, microSD, USB a kamery. Tento nástroj výrazně zjednodušuje proces prototypování a zároveň umožňuje vývoj pokročilých řešení, jako je strojové vidění, testování mobilní konektivity a vzdálené monitorování. Vestavěné ladicí kolíky a napájení z baterie RTC dále podporují rychlé a bezproblémové prototypování, díky čemuž je Arduino Portenta Mid Carrier nepostradatelným nástrojem pro inženýry, vývojáře a testovací týmy.
Design Portenta Mid Carrier umožňuje snadnou instalaci vámi preferované dlaždice Protenta.

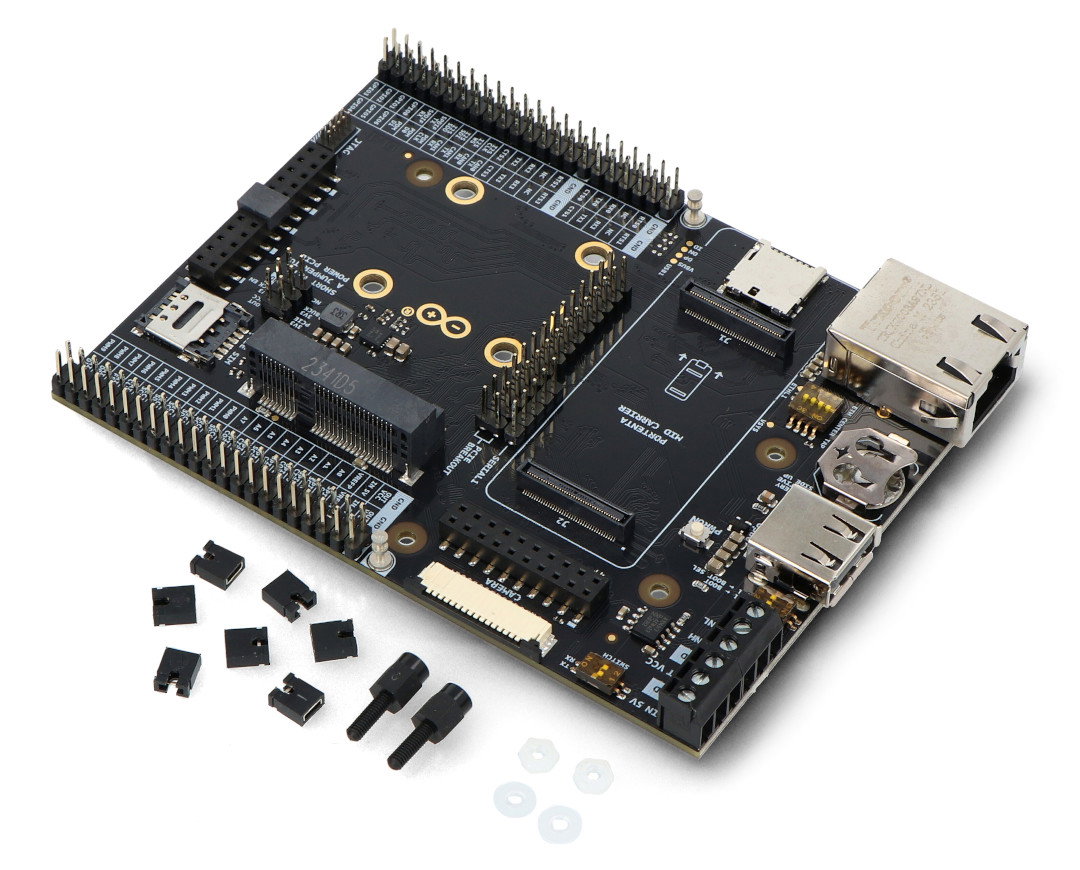

Prvky obsažené v sadě.
Technické specifikace Arduino Portenta Mid Carrier
- Konektory s vysokou hustotou kompatibilní s produkty Portenta:
- 1x konektor USB A samice
- 1x Gigabit Ethernet konektor (RJ45)
- 1x CAN s vestavěným transceiverem
- 1x CAN bez transceiveru
- 1x mPCIe konektor
- 1x konektor kamery MIPI
- 1x konektor kamery Arducam
- 1x slot na microSD kartu
- 1x slot RTC LiPo baterie
- 1x Giga Display Shield konektor
- Ladění: Integrované piny JTAG
- Zdroj napájení:
- 5 V ze šroubovací lišty, napájející jak nosič, tak připojenou Portentu
- USB C na Portenta
- 5V na konektorech
- Rozhraní záhlaví: CAN, SAI, I2S, PDM, GPIO, SPI, I2C, PWM, analogové I/O
- Provozní teploty: od -40°C do 85°C
- Rozměry: 114 x 86,5 mm
