Záložní zdroj UPS - napájecí adaptér pro Raspberry Pi - 5 V - Waveshare 18306

Index: WSR-19046 EAN: 5904422367039

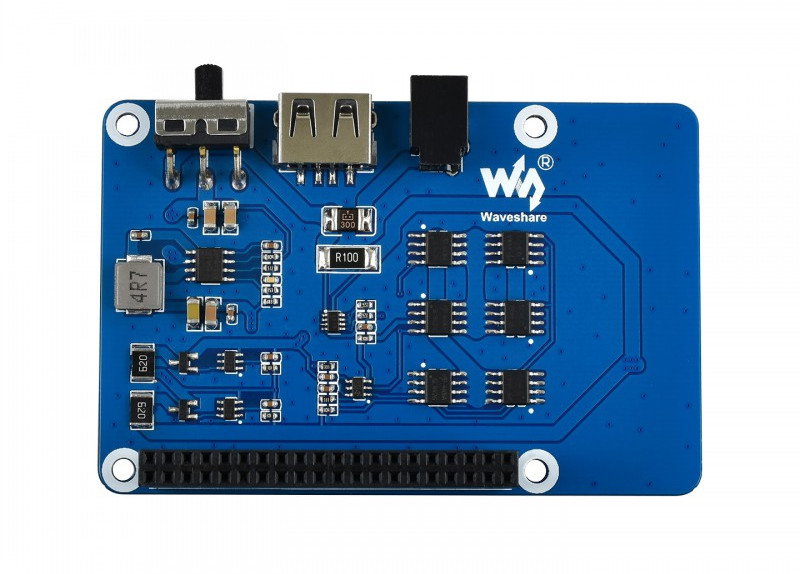

Nepřerušitelný zdroj napájení (UPS) ve formě overlay pro Raspberry Pi , který dodává dodatečné napájení modulu v případě výpadku napájení nebo během cesty. Je napájen dvěma Li-Ion 18650 bateriemi . Disponuje přídavným vypínačem ON/OFF a portem USB typu A. Sada obsahuje napájecí zdroj .
Záložní zdroj UPS - napájecí adaptér pro Raspberry Pi - 5 V - Waveshare 18306
535,00 Kč
442,15 Kč bez DPH.
Zboží čekající na přijetí - k dispozici během několika dní
Čekání na doručení
30 dní na vrácení zboží
Výrobce: Waveshare
Compatibility: Raspberry Pi

Popis produktu: Záložní zdroj UPS - napájecí adaptér pro Raspberry Pi - 5 V - Waveshare 18306

Nepřerušitelný zdroj napájení (UPS) ve formě overlay pro Raspberry Pi , který dodává dodatečné napájení modulu v případě výpadku napájení nebo během cesty. Je napájen dvěma bateriemi Li-Ion 18650 . Disponuje přídavným vypínačem ON/OFF a portem USB typu A. Sada obsahuje napájecí zdroj .

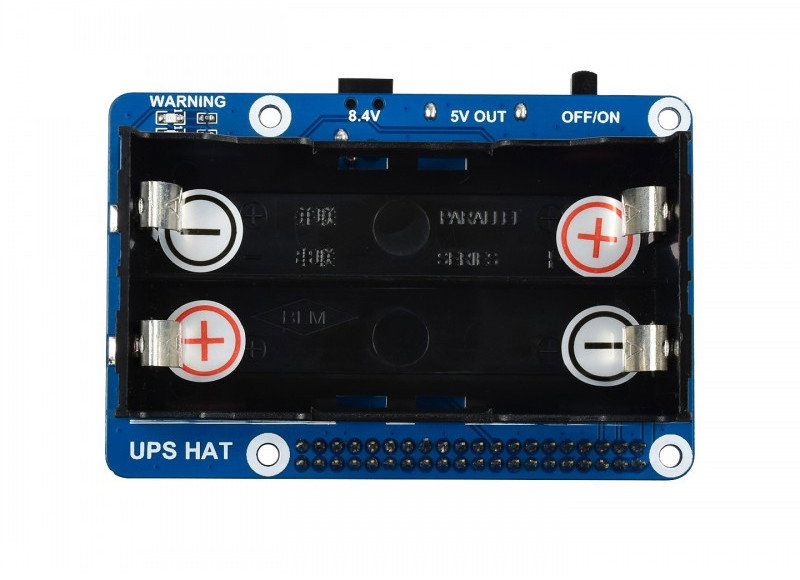

Power overlay, který má prostor pro dva Li-Ion články. Power overlay, který má prostor pro dva Li-Ion články.

Produkt je kompatibilní s Raspberry Pi

Výrobce poskytuje stránku Product Wiki , která obsahuje uživatelskou příručku a technickou dokumentaci k jednotlivým komponentám.


Předmětem prodeje je power overlay. Baterie Raspberry Pi a Li-Ion 18650 je nutné zakoupit samostatně.

Hlavní rysy

  • Má výstupy v podobě GPIO konektorů kompatibilních s Raspberry Pi
  • Ke komunikaci využívá sběrnici I2C
  • Umožňuje sledovat napětí, proud, výkon a úroveň nabití baterií v reálném čase
  • Kryt obsahuje ochranu proti přebití a vybití, nadproudovou ochranu, ochranu proti zkratu a také ochranu proti zpětnému připojení baterie a funkci vyrovnávacího nabíjení
  • Vestavěný 5V regulátor
  • Vybaveno USB konektorem , který vám umožní pohodlně napájet další desky, nejen Raspberry Pi
  • Panel má tlačítko ON / OFF pro ruční ovládání překrytí
  • Sada obsahuje potřebné programovací prostředky a uživatelskou příručku

Popis klíčových zjištění

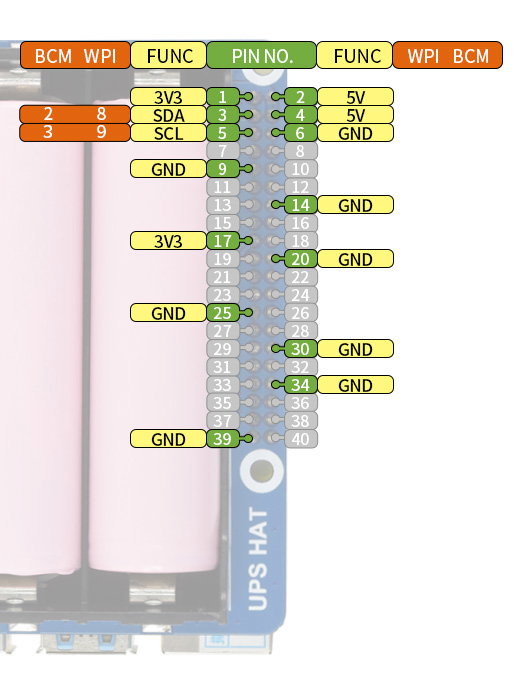

Víčko má 40 GPIO konektorů , pomocí kterých se připojuje k minipočítači Raspberry Pi. Mezi ty klíčové patří:

  • 3V3 - napájecí pin 3,3V
  • 5V - 5V napájecí kolík
  • GND - systémový zemnící kolík
  • SDA - datový výstupní pin sběrnice I2C
  • SCL - pin hodinového výstupu I2C sběrnice
Overlay obsahuje 40 GPIO pinů. Overlay obsahuje 40 GPIO pinů.
Krycí deska má montážní otvory o průměru 3 mm.

Krycí deska má montážní otvory o průměru 3 mm.

Technické specifikace

  • Výstupní napětí: 5V
  • Parametry napájení: 8,4 V / 2 A (síťový adaptér součástí balení)
  • Komunikační rozhraní: I2C
  • Podporovaná baterie: Li-Ion 18650 (není součástí dodávky)
  • Počet buněk: 2
  • Závěry: Konektory GPIO kompatibilní s Raspberry Pi
  • Port: USB typ A
  • Rozměry: 56 x 85 mm
  • Průměr montážního otvoru: 3 mm

Záložní zdroj UPS - napájecí adaptér pro Raspberry Pi - 5 V - Waveshare 18306

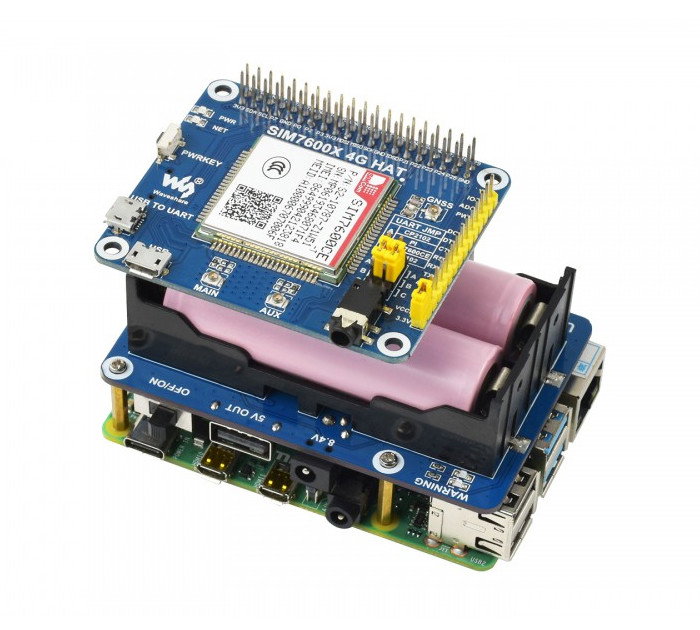

Zdroj pro Raspberry Pi 5 V od Waveshare má vestavěnou UPS. Díky tomu lze nástavec použít jak k zajištění elektřiny například při přepravě, tak k ochraně základní desky proti účinkům náhlých výpadků proudu.

Deska má navíc praktické tlačítko ON / OFF, které umožňuje zapnutí a vypnutí napájení, a řadu ochranných systémů chránících mimo jiné před přepětím, zkratem nebo zpětným zapojením baterií.

Multifunkční napájecí zdroj pro Raspberry Pi Hat

Použití napájecího štítu Raspberry Pi s UPS od Waveshare vám umožní zajistit neustálý přístup k elektřině a ochranu před náhlou ztrátou zdroje energie. Rozšíření také umožňuje přesné sledování parametrů napájení v reálném čase.

Další informace o tomto výkonovém štítu Raspberry Pi Hat lze nalézt na webových stránkách výrobce a na Wiki stránce produktu, na které se odkazuje v části „Užitečné odkazy“ pod popisem. K dispozici je také schéma desky.

Šířka balení 15 cm
Výška balení 5 cm
Hloubka balení 20 cm
Váha balení 0.24 kg

Mariusz

06/20/23

Otázka: Je klec na články 18650 použitá v obvodu určena pro baterie bez ochrany PCM (délka 65 mm) nebo s ochranou (skutečná délka 68 mm +/-1 mm)?
Odpovědět: Délka článku musí být menší než 67 mm.
Mariusz

06/20/23

Otázka: Zajišťuje zařízení po obnovení napájení současné nabíjení článků a napájení připojených desek? Je možné použít port USB typu A a současně napájet RPi a jakékoli jiné zařízení připojené k tomuto portu?
Odpovědět: Ano, modul současně napájí zařízení a po obnovení napájení nabíjí baterie. Umožňuje napájet další zařízení přes port USB A a zároveň napájet Raspberry Pi.
Iwo

11/23/21

Otázka: Dodává se 8,4V napájecí zdroj s krytkou ?
Odpovědět: Součástí dodávky je napájecí zdroj.

Recenze produktu

Záložní zdroj UPS - napájecí adaptér pro Raspberry Pi - 5 V - Waveshare 18306

5/5

Průměrná známka

8

Názor zákazníků
Sbíráme následující názory
a ověřujeme je pomocí externího
partnera Trustmate a pocházejí
z procesu po zakoupení.

Recenze:

Wojciech 08.02.2024 Potvrzený nákup Přeložená recenze
Funguje skvěle jako UPS pro Raspberry Pi, po drobné úpravě (upravení adaptéru tak, aby měl méně pinů) dokonce i pro Raspberry Pi B (pouze verze B bez čísla, tedy verze 1 s 26 piny). Zařízení je detekováno pomocí I2C, ukázkový kód v Pythonu funguje. Lze ho propojit s Domoticzem, aby zobrazil stav baterie atd. (je třeba vytvořit virtuální senzory a upravit ukázkový skript tak, aby komunikoval s Domoticzem přes HTTP nebo HTTPS).
Patryk 26.09.2023 Potvrzený nákup Přeložená recenze
Vše v pořádku, dle popisu. Doporučuji.
Jerzy 30.06.2023 Potvrzený nákup Přeložená recenze
Kvalita a vzhled podle popisu. Aplikace jako UPS pro bránu ZIgBee SUPER. Startuje USB 5V i za studena.
Michał 30.03.2023 Potvrzený nákup Přeložená recenze
Produkt Waveshare, takže kvalita zpracování - super. Rozsáhlá dokumentace od výrobce + vzorový program pro sledování stavu napájení (úroveň nabití, aktuální nabíjecí / vybíjecí proud). Doporučuji!
Adam 20.02.2023 Potvrzený nákup Přeložená recenze
kvalita - současná (bez jakýchkoliv stížností); vzhled - standardní vzhled RPi; použitelnost - spolehlivý provoz i při nejmenších problémech s napájením (zabránění reinstalaci UNIX systému po dvojnásobném výpadku 230V)
Piotr 14.11.2023 Potvrzený nákup
Filip 18.10.2023 Potvrzený nákup
Danek 05.09.2022 Potvrzený nákup
