Popis produktu: Termokamera HAT - modul s IR termovizní kamerou pro Raspberry Pi - 80 x 62 px, 45 FOV - USB C - Waveshare 25288
Modul infračervené termovizní kamery nabízí pokročilé rozlišení 80 x 62 pixelů a hybridní mikrobolometrovou a termočlánkovou pixelovou technologii, která umožňuje přesnou detekci a analýzu rozložení teploty objektů v zorném poli . Je vybaven konektorem USB C a je kompatibilní s Raspberry Pi , počítači s Windows a telefony Android. Thermal Camera HAT umožňuje detekci infračerveného rozložení objektů, převod dat na povrchovou teplotu a generování termosnímků. Modul poskytuje přesné sledování teploty v rozsahu od -20°C do 400°C s přesností ± 2°C a zorným polem 45° x 45° . Díky použití bez závěrkové technologie modul umožňuje nepřetržitý provoz a streamování termálního videa s maximální frekvencí 25 snímků za sekundu .

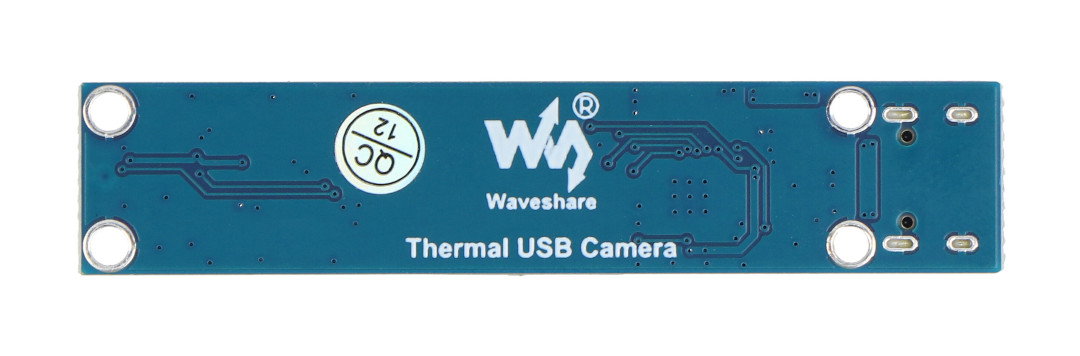

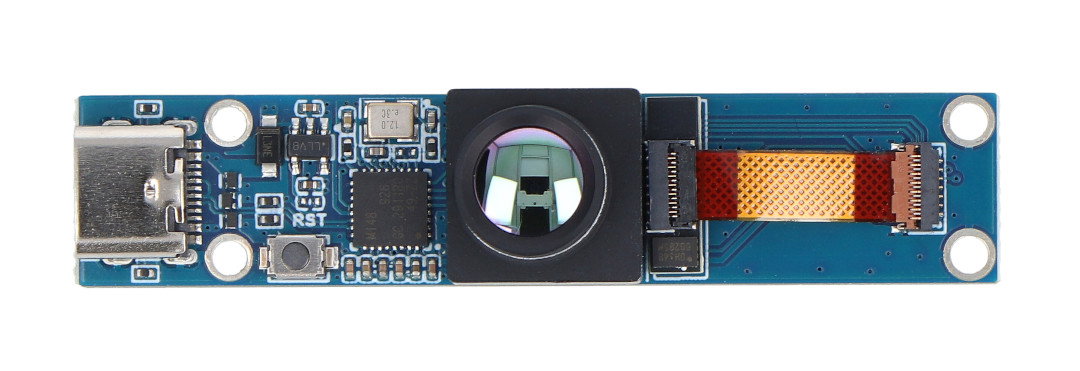

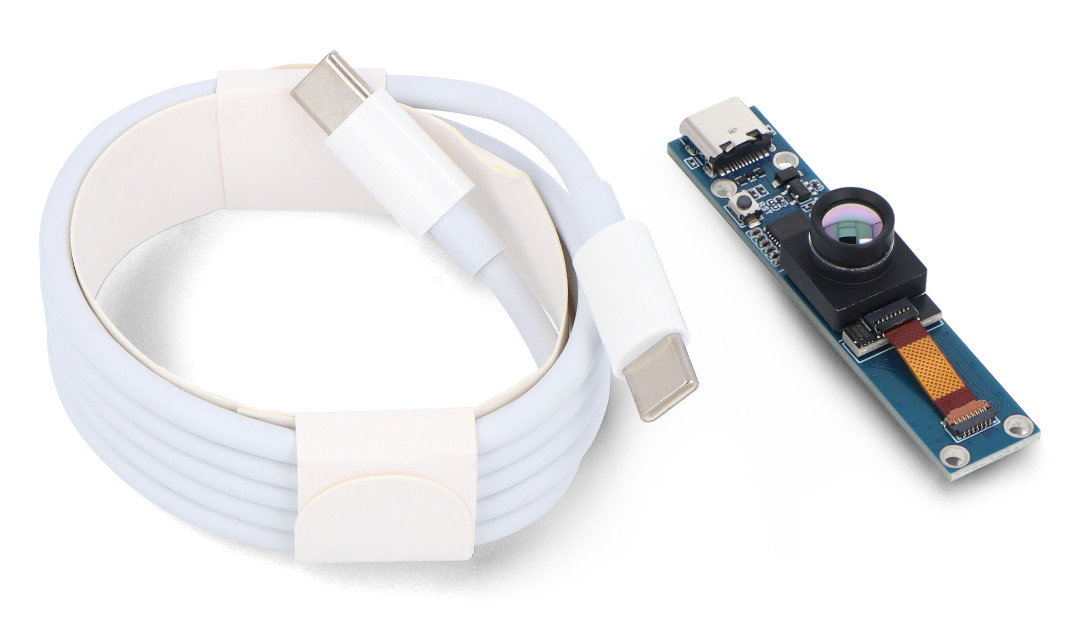

Termokamera HAT - modul s IR termovizní kamerou pro Raspberry Pi - 80 x 62 px, 45 FOV - USB C - Waveshare 25288.
Fotoaparát nabízí rozlišení 80 x 62 px.
Hlavní vlastnosti modulu
- Využívá hybridní mikrobolometr a technologii termočlánkových pixelů, což zajišťuje vysokou kvalitu obrazu.
- Disponuje maticí pixelů 80 x 62, umožňující přesnou detekci rozložení infračerveného záření.
- Absence závěrky umožňuje nepřetržitý provoz a přenos tepelného video proudu.
- Zajišťuje nízkou hlučnost a vysokou přesnost měření teploty díky teplotnímu rozdílu ekvivalentního šumu (NETD) 150 mK.
- Podporuje tepelné streamování videa s maximální rychlostí 25 snímků za sekundu (FPS).
- Nabízí širokou škálu aplikací, včetně monitorování teploty v reálném čase, termovize, inteligentních domácích a průmyslových systémů, regulace teploty, zabezpečení a teplotní analýzy malých objektů.
- Podpora pro Raspberry Pi, PC a telefony Android.
- Snadná integrace do různých průmyslových aplikací a inteligentních řídicích systémů.
Princip činnosti termovizní kamery
Termokamera funguje na principu detekce infračerveného záření emitovaného předměty v zorném poli. Využívá hybridní mikrobolometr a technologii termočlánkových pixelů , která umožňuje přesnou detekci a měření teploty objektů. Pixely termočlánku zaznamenávají změny teploty a mikrobolometr tato data převádí na termosnímek. Díky absenci závěrky kamera pracuje nepřetržitě, což umožňuje sledovat teplotu v reálném čase . Přijatý termosnímek lze přenášet ve formě video streamu s maximální rychlostí až 25 snímků za sekundu , což umožňuje průběžnou analýzu a řízení průmyslových procesů a dalších aplikací vyžadujících přesné sledování teploty.
Zařízení detekuje infračervené rozložení objektů, převádí data na povrchovou teplotu a generuje termosnímky.
Připojení modulu k Raspberry Pi 5.
Aplikace modulu termovizní kamery
- Monitorování teploty v reálném čase: Modul umožňuje nepřetržité monitorování teploty za různých podmínek, což je užitečné v průmyslových procesech, automatizaci, kontrole kvality a mnoha dalších oborech.
- Tepelná diagnostika: díky schopnosti generovat termosnímky se modul používá v tepelné diagnostice např. k detekci poruch elektroinstalací, VZT systémů nebo budov.
- Zabezpečení a kontrola: Použití termokamery ke sledování teploty může pomoci zajistit bezpečnost v různých aplikacích, jako je detekce požáru, kontrola toku osob ve veřejných budovách a detekce úniku plynu.
- Průmysl: V průmyslu lze termovizní kameru použít ke sledování výrobních procesů, identifikaci problémů s teplem nebo chladem a ke kontrole kvality produktů.
Technické specifikace Thermal Camera HAT
- Napájecí napětí: 5V
- Rozsah měření: -20°C až 400°C
- Přesnost měření: +/- 2°C (okolní teplota od 10°C do 70°C)
- FoV: 45° x 45°
- IR matice: 80 x 62
- Spotřeba proudu: 61 mA při 5 V
- Rozsah vlnových délek: 8 μm až 14 μm
- Obnovovací frekvence: 25 FPS
- Provozní teplota: od -20°C do 85°C
- Rozměry: 62 x 13 mm
