Popis produktu: 4kanálový HAT pro monitorování proudu, napětí a výkonu pro Raspberry Pi - I2C / SMBus - Waveshare 17539
Tento HAT pro monitorování proudu, napětí a výkonu je navržen pro simultánní měření parametrů na čtyřech nezávislých kanálech . Modul využívá měřicí čip INA219 , který měří napětí sběrnice a úbytek napětí na bočním rezistoru a poskytuje výsledky pro další analýzu prostřednictvím rozhraní I2C/SMBus . Vestavěný 12bitový ADC a přesné snímací rezistory 0,1 Ω 1 % zajišťují opakovatelné a stabilní hodnoty, které jsou užitečné jak pro prototypování, tak pro výrobní aplikace. Díky standardnímu 40pinovému GPIO konektoru je kompatibilní s širokou škálou desek Raspberry Pi .

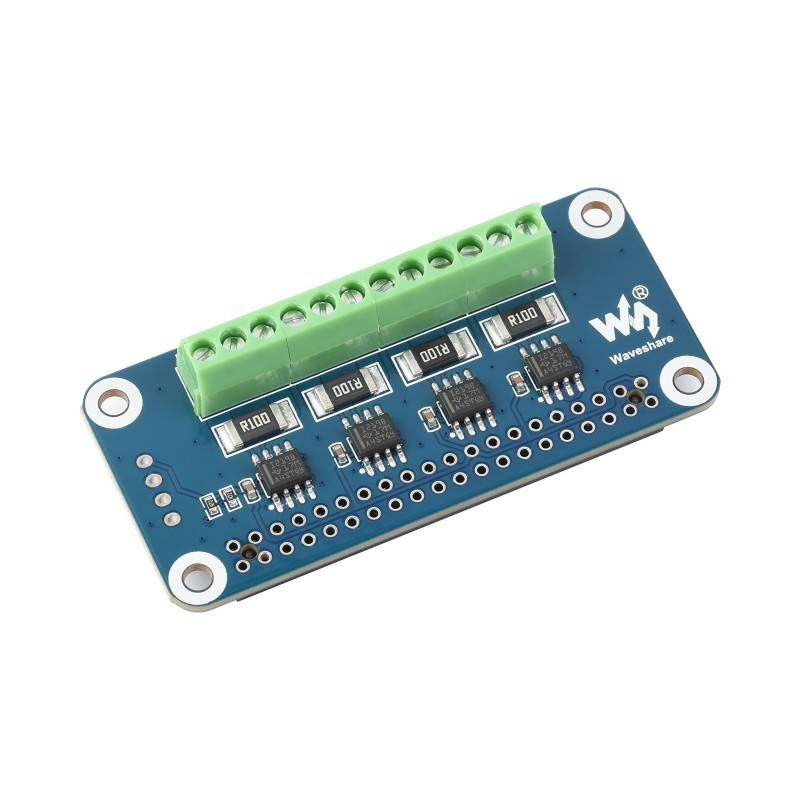

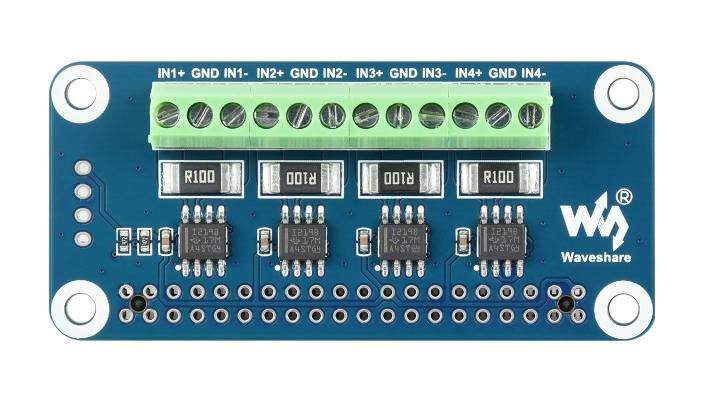

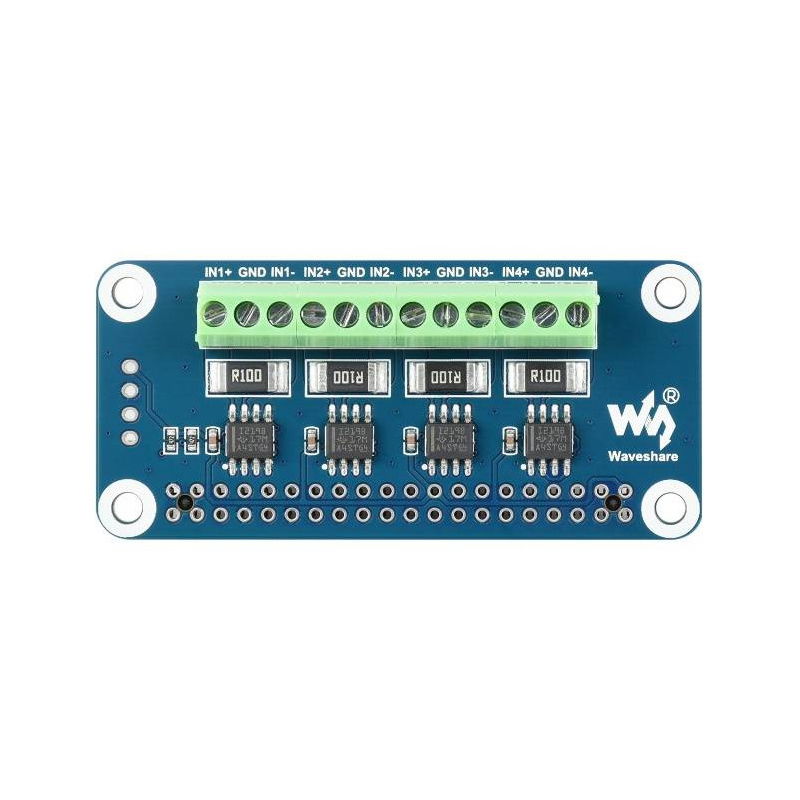

4kanálový HAT pro monitorování proudu, napětí a výkonu pro Raspberry Pi - I2C / SMBus - Waveshare 17539.

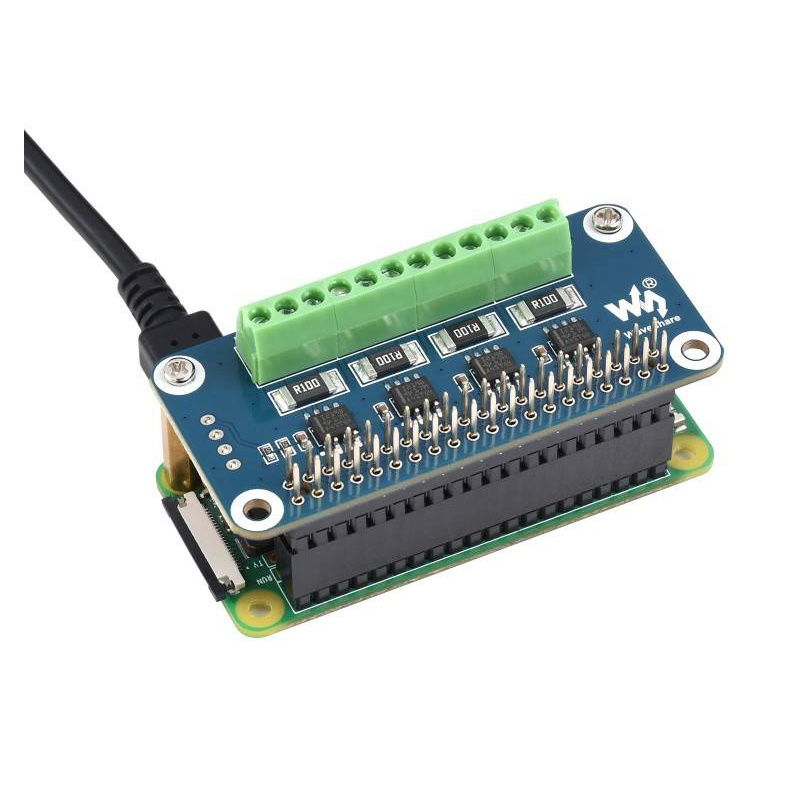

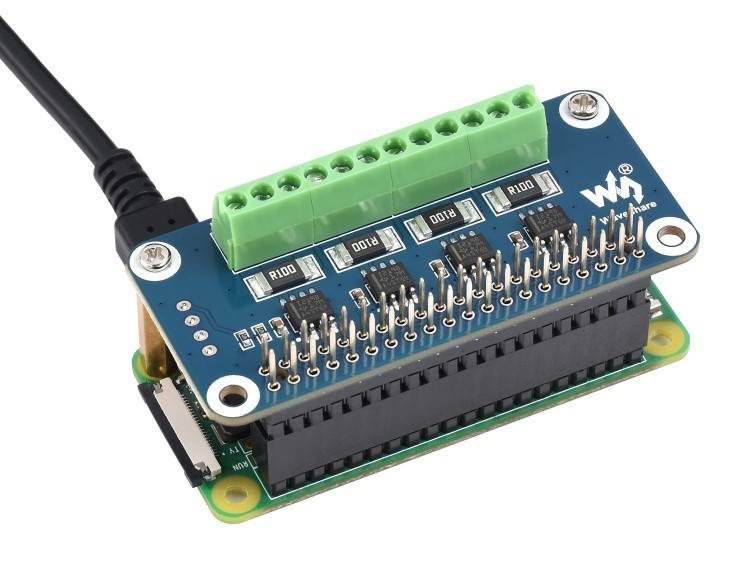

Standardní 40pinový rozšiřující konektor GPIO podporuje různé desky z řady Raspberry Pi.
Hlavní vlastnosti překryvné vrstvy HAT
- 4 měřicí kanály : umožňují simultánní monitorování čtyř stejnosměrných obvodů
- Rozhraní I2C/SMBus : jednoduchá komunikace s Raspberry Pi a kompatibilita napříč platformami
- Rozsah napětí od 0 V do 26 V : umožňuje testovat a ovládat různé zdroje napájení
- Měření proudu až 3,2 A : podpora obousměrného proudu v každém kanálu
- Měřicí rezistor 0,1 Ω 1 % : zvyšuje přesnost a stabilitu měření
- 12bitový ADC : Poskytuje spolehlivé hodnoty pro testovací a měřicí aplikace
- Výpočet výkonu : modul umožňuje získat hodnotu výkonu bez dalších výpočtů na straně aplikace
- 40pinový GPIO konektor : kompatibilní s deskami řady Raspberry Pi
Technické specifikace překryvné vrstvy
- Typ: 4kanálový HAT pro monitorování proudu, napětí a výkonu (DC)
- Měřicí systém: INA219
- Napájecí napětí: 3,3 V / 5 V
- Rozhraní: I2C / SMBus
- Měřicí odpor: 0,1 Ω 1 %
- Rozsah měření napětí: 0 V až 26 V
- Rozsah měření proudu: ± 3,2 A
- Rozlišení: 0,8 mA (rozsah ±3,2 A) nebo 0,1 mA (rozsah ±400 mA)
- Počet kanálů: 4
- Montážní otvory: 3 mm
- Rozměry: 65 x 30 mm
Obsah sady
- 1x 4kanálový HAT pro monitorování proudu, napětí a výkonu pro Raspberry Pi
- 1x Zásuvka 2x20pinová
- 1x Sada montážních šroubů

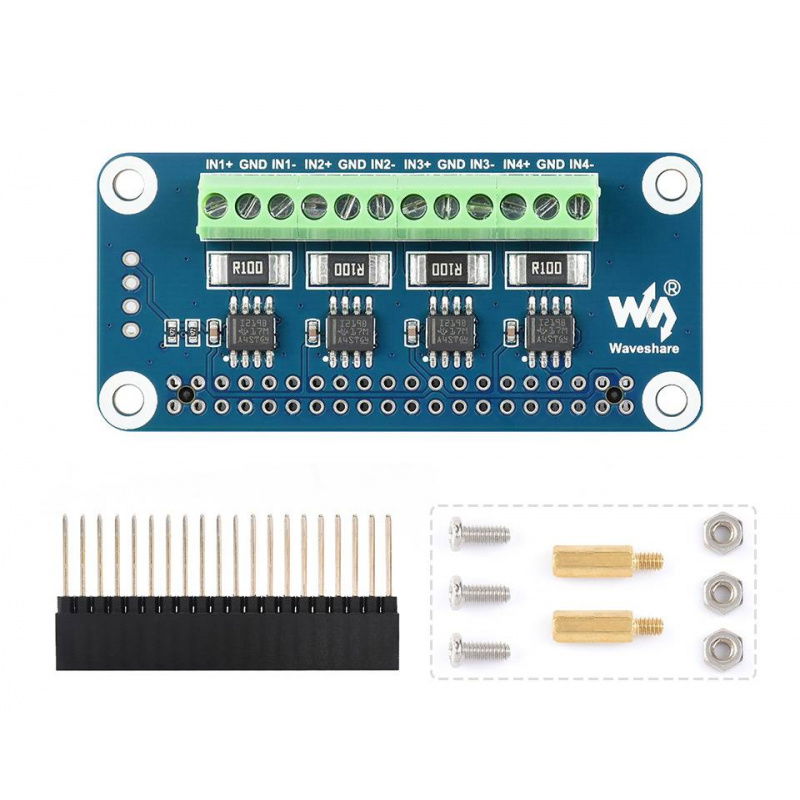

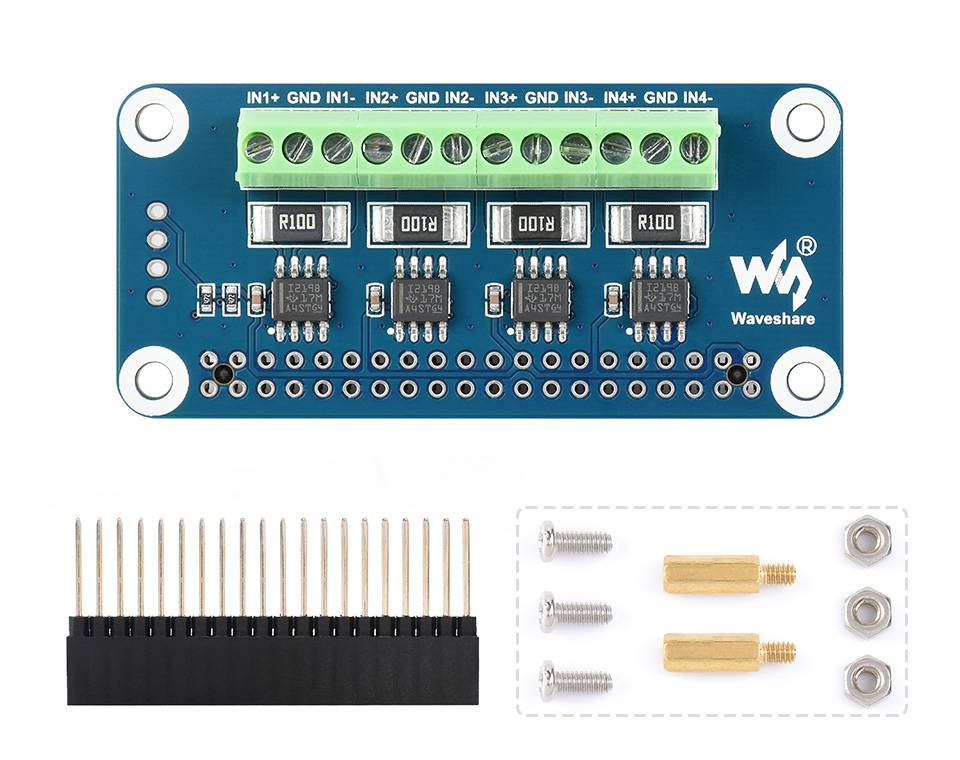

Prvky obsažené v sadě.
