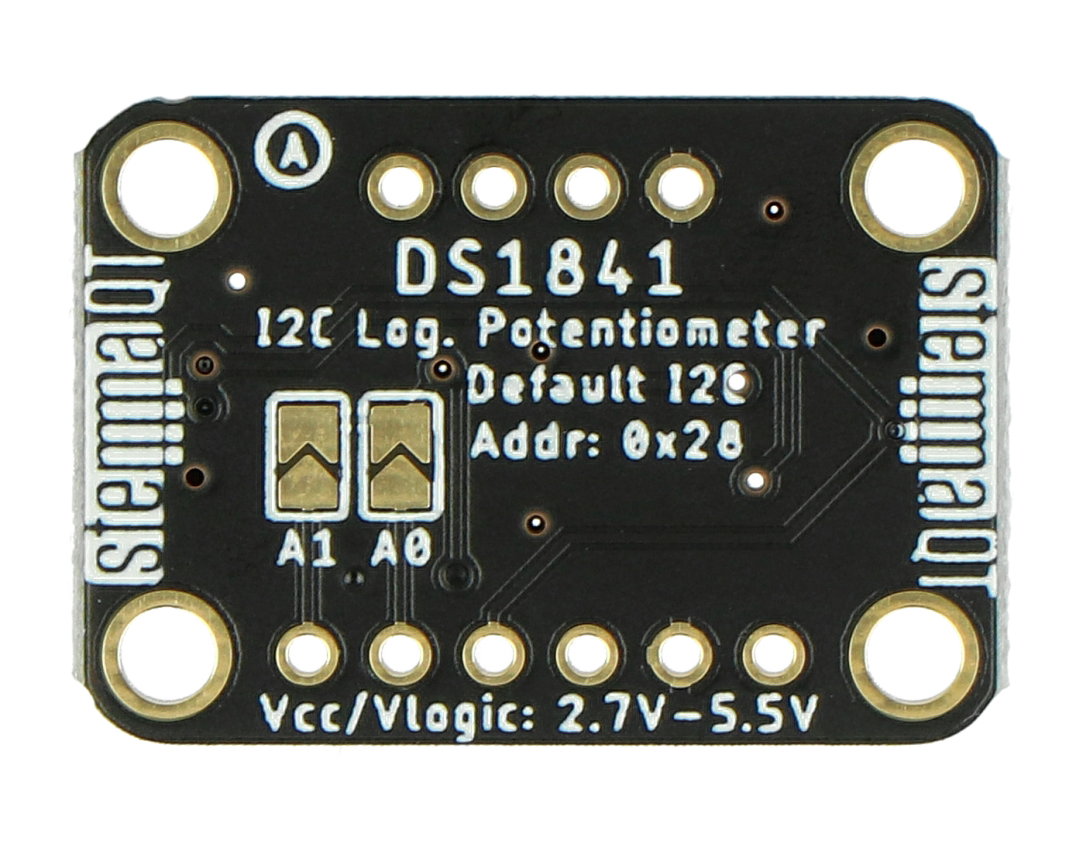

Popis produktu: DS1841 - 10K I2C STEMMA QT / Qwiic digitální potenciometr - Adafruit 4570
Digitální potenciometr Adafruit umožňuje upravit okruh, aniž byste museli ručně otočením knoflíku. Modul s rozhraním I2C , ve kterém je závislost odporu na posuvníku logaritmická. Potenciometr s odporem od 22 kΩ do 3,7 kΩ a se 128 odbočnými body. Logaritmická zařízení se používají k ovládání hlasitosti, protože lépe odpovídají reakci lidského ucha na zvuk.
|
Produkt je kompatibilní s Arduino Aby se usnadnila práce s modulem, výrobce připravil uživatelská příručka spolu s na Arduino knihovny. |
Technická specifikace digitálního potenciometru DS1841
- Napájecí napětí: 2,7 V až 5 V
- Logaritmický rezistor: 22 kΩ až 3,7 kΩ
- Pevný rezistor: 3,6 kΩ
- Čidlo teploty: čip / ADC
- Pracovní teplota: od -40 ° C do 100 ° C
- ÚNOR *: 72 B
- Rozhraní: I2C
- Rozměry: 25,5 x 17,6 x 4,6 mm
* LUT (Look Up Table) - vestavěná tabulka, která umožňuje upravit teplotní kompenzaci.
Kolíky modulu
Digitální potenciometr DS1841 má speciální piny, ke kterým je potřeba pájet příslušné konektory typu Goldpin (jsou součástí sady). Alternativně jej lze připojit pomocí konektorů STEMMA QT / Qwiic.
| Kolík | Popis |
|---|---|
| VCC | Napájecí napětí od 2,7 V do 5,5 V. |
| GND | Hmotnost. |
| SCL | Hodinová linka rozhraní I2C. |
| SDA | Datová linka rozhraní I2C. |
| RW | Výstup potenciometru (posuvník). |
| RH | Vodič potenciometru (hrana). |
Připojení modulu pomocí konektorů STEMMA QT / Qwiic
Modul má speciální vedení pro konektor STEMMA QT / Qwiic . Níže je připojení pomocí desky Metro , což je ekvivalent tradiční desky Arduino .
Obsah soupravy
- Modul senzoru
- Konektory Goldpin
