Popis produktu: MSX RTC DS1307 I2C - hodiny reálného času + baterie
Modul s hodinami v reálném čase DS1307 a napájením ze záložní baterie. Umožňuje vám číst čas ve formě hodin, minut a sekund a datum: měsíc, den, rok. Komunikačním rozhraním je sběrnice I2C (linky SDA a SCL), obnovovací frekvence dat je 1 Hz (1 s).
Sada obsahuje:
- Modul hodin reálného času
- Baterie CR2032
- Konektor Goldpin 1x5 - pro samopájení
|
Produkt je kompatibilní s Arduino Připojení systému usnadňuje knihovna dostupná na GitHubu pro uživatele Arduina. |
Spojení

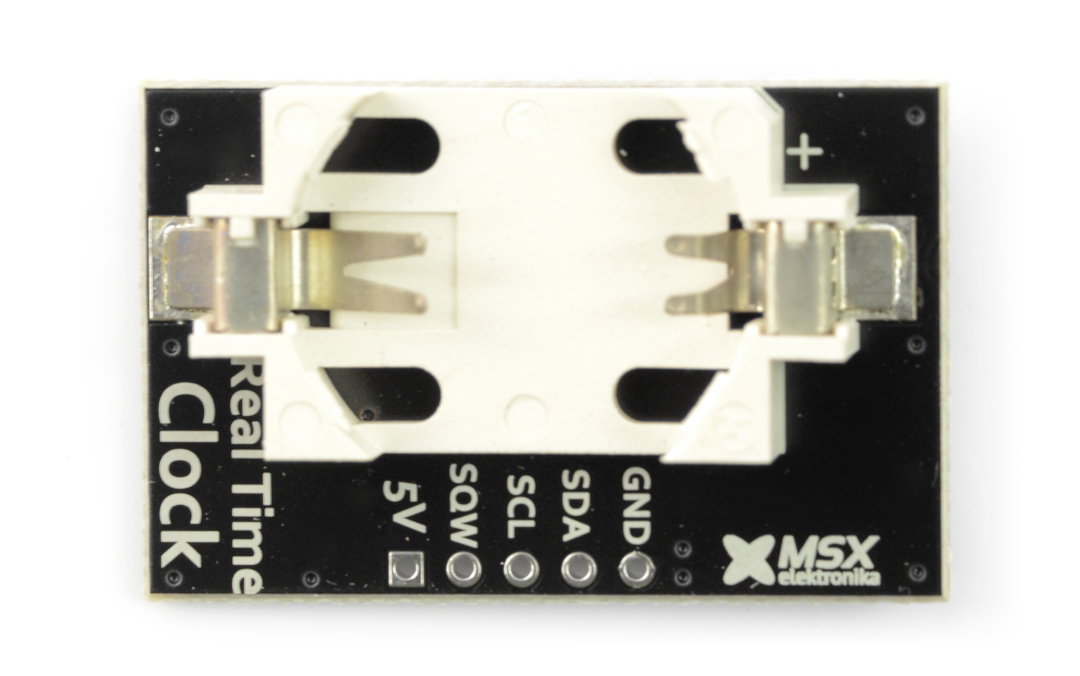

Napájecí napětí 5 V je připojeno ke pinu označenému stejným symbolem. Sběrnice I2C by měla být připojena k pinům SCL - hodinová linka a SDA - datová linka. Pin SQW je výstup obdélníkového signálu se zvolenou frekvencí (podrobnosti na straně 3 dokumentace ). GND je hmotnost systému.
Konektory
Vodiče jsou pájecí podložky, které umožňují pájení konektorů goldpin - rozteč 2,54 mm (součástí sady pro samopájení). S možným uspořádáním připojení pomocí kontaktní desky nebo hlavního modulu (např. STM32Discovery nebo Arduino ) pomocí vodičů .
Specifikace hodin
- Napájecí napětí: 5V
- Aktuální spotřeba: méně než 500 nA
- Komunikační rozhraní : I2C / TWI (SDA, SCL)
- Obnovovací frekvence: 1 Hz (1 sekunda)
- Dostupné údaje:
- Čas: hodina (dopoledne, odpoledne), minuta, sekunda
- Datum: měsíc, den, rok
- Možnost zálohování dat pomocí baterií (součástí balení)
- Instalované odpory 4,7 kΩ táhnoucí vedení sběrnice I2C, které musí být připojeny pájecími propojkami na zadní straně desky - standardně jsou odpojeny
- Přesný kalendář do roku 2100
- Veřejně přístupná interní paměť: 56 bajtů
- Rozměry dlaždic: 23 x 35 mm
