Popis produktu: Shelly 1PM Gen4 - relé AC 110 - 240 V, DC 24 - 30 V, WiFi / Bluetooth / ZigBee / Matter 16 A - měření energie - aplikace pro Android / iOS
Shelly 1PM Gen4 je moderní modul pro chytrou domácnost , který kombinuje funkce relé a elektroměru . Díky podpoře mnoha komunikačních protokolů , jako jsou WiFi, ZigBee, Bluetooth a Matter, poskytuje širokou kompatibilitu s různými systémy domácí automatizace. Shelly 1PM Gen4 podporuje napětí od 110 V do 240 V AC nebo od 24 V do 30 V DC. Jeho kompaktní rozměry umožňují instalaci do standardních instalačních krabic, což z něj činí ideální řešení pro modernizaci stávajících elektroinstalací.

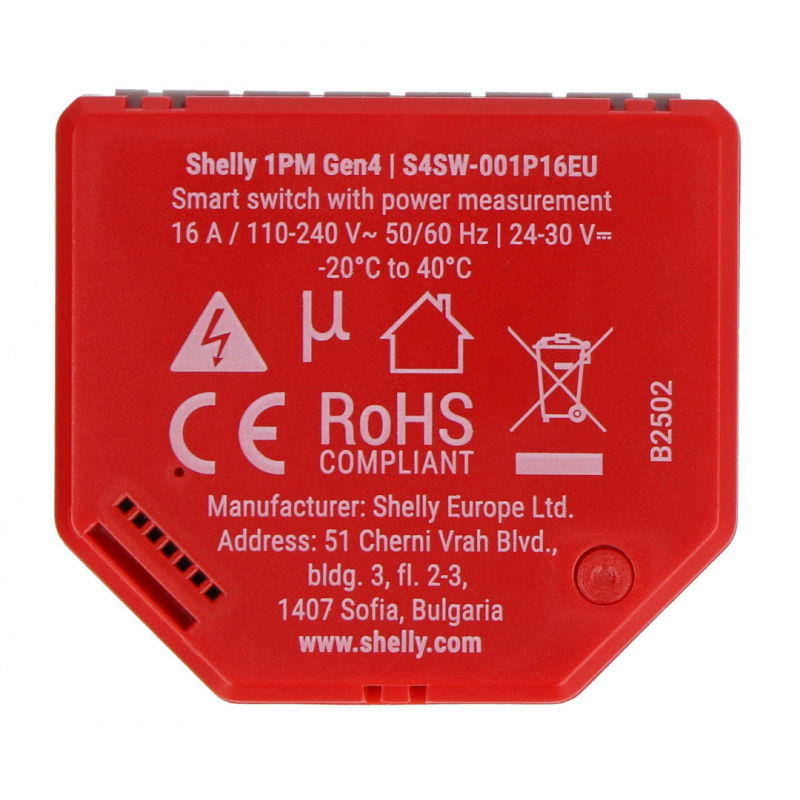

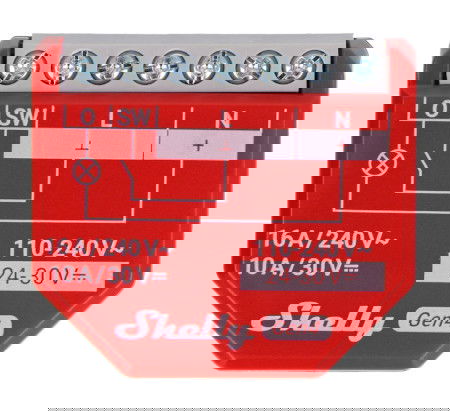

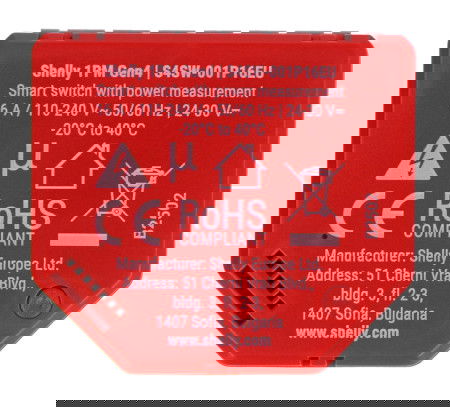

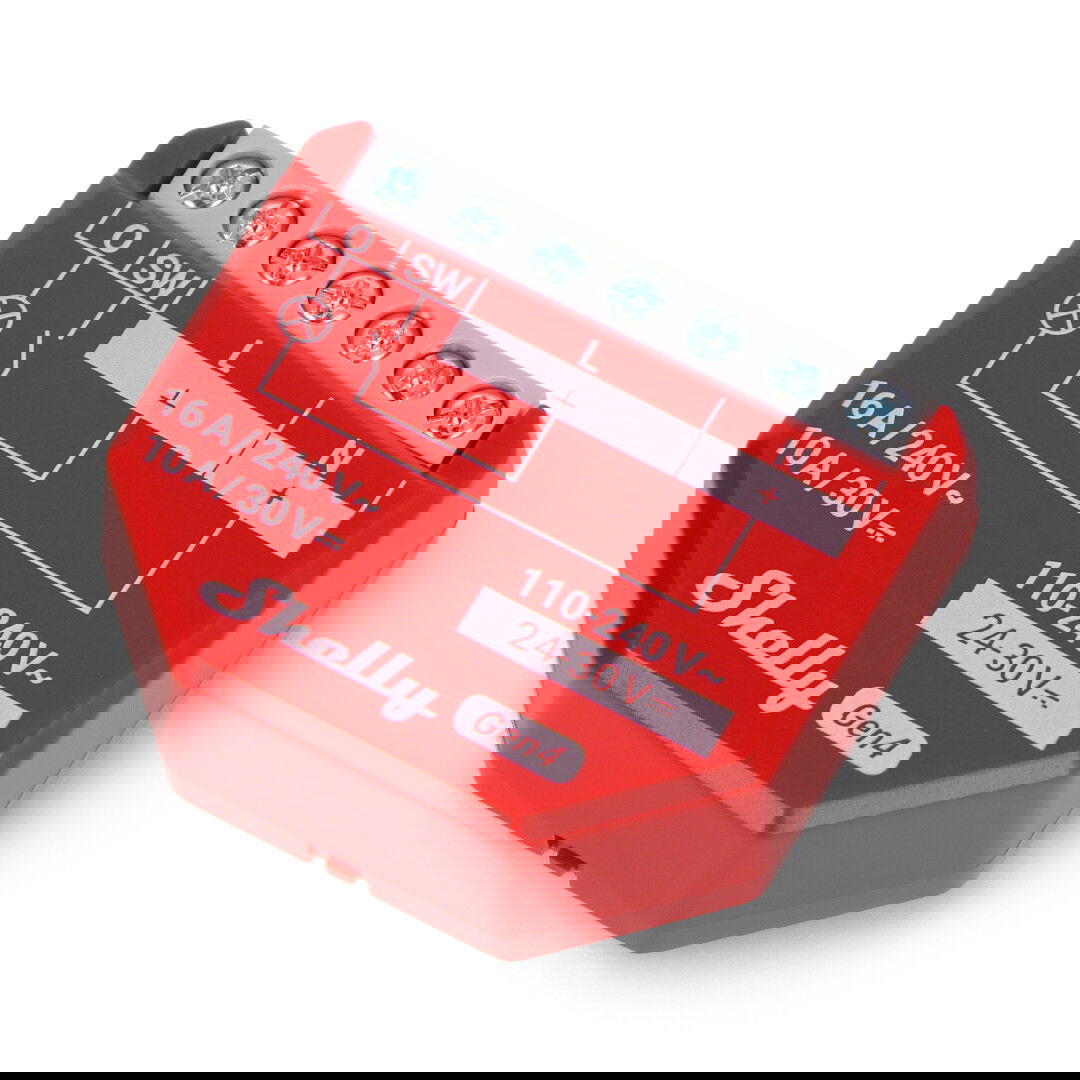

Shelly 1PM Gen4 - relé AC 110 - 240 V, DC 24 - 30 V, WiFi / Bluetooth 16 A - měření energie - aplikace pro Android / iOS.

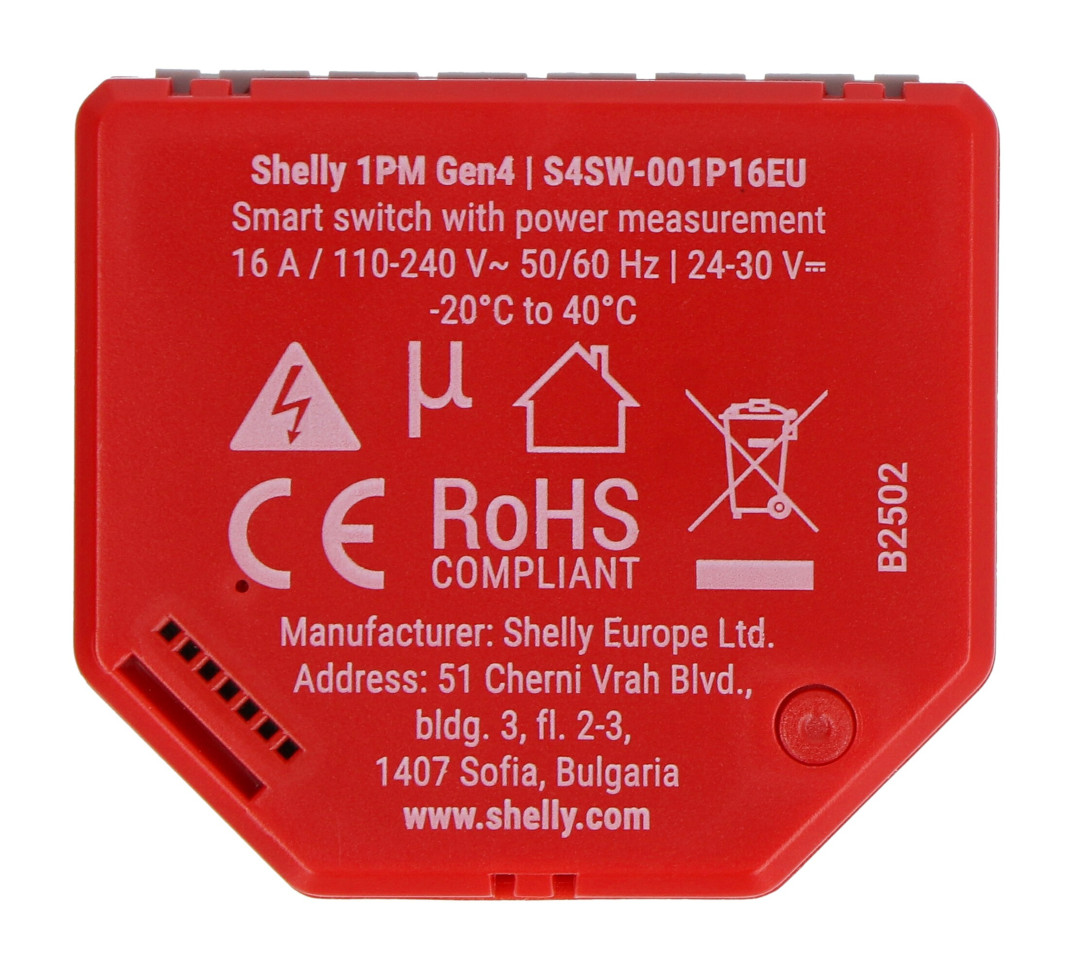

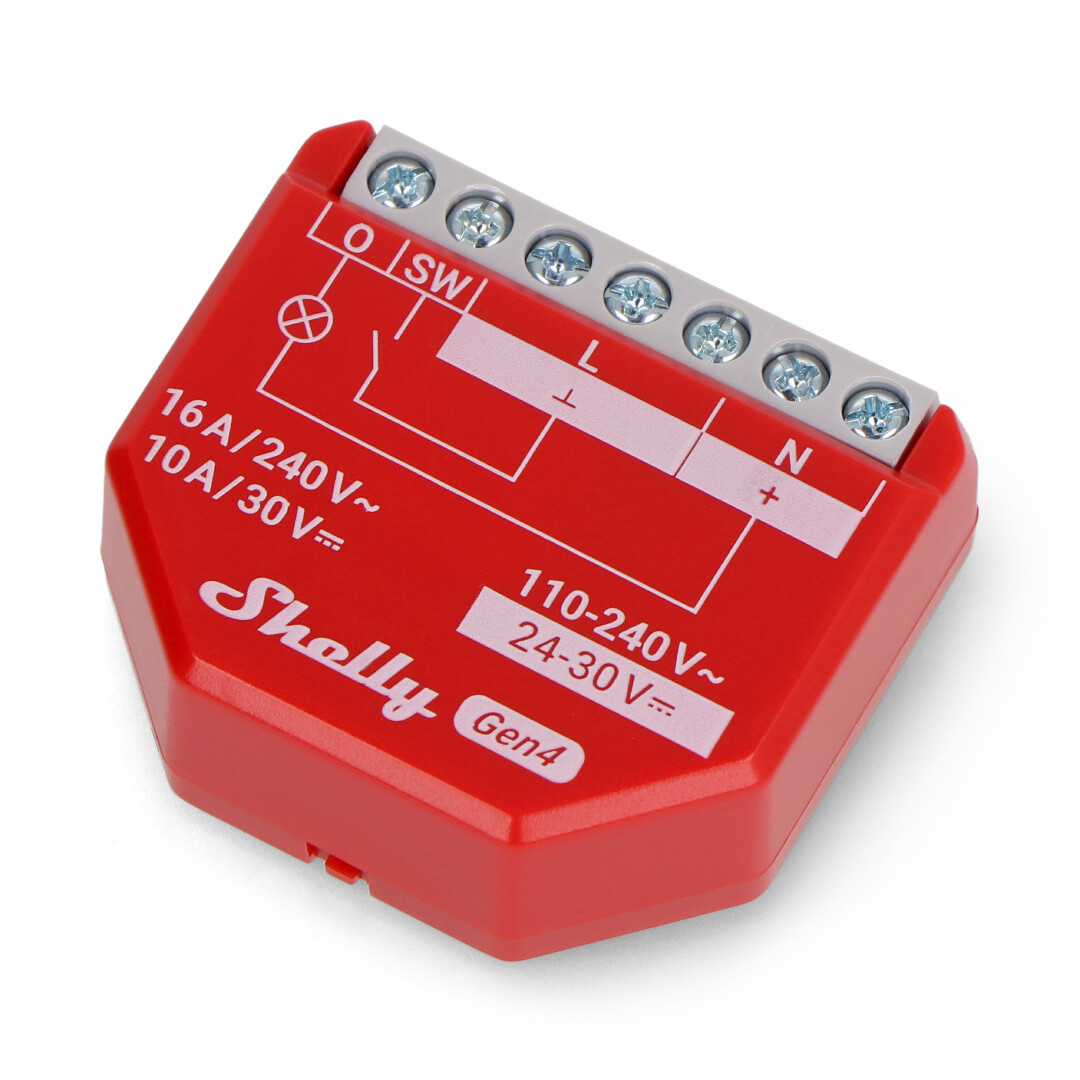

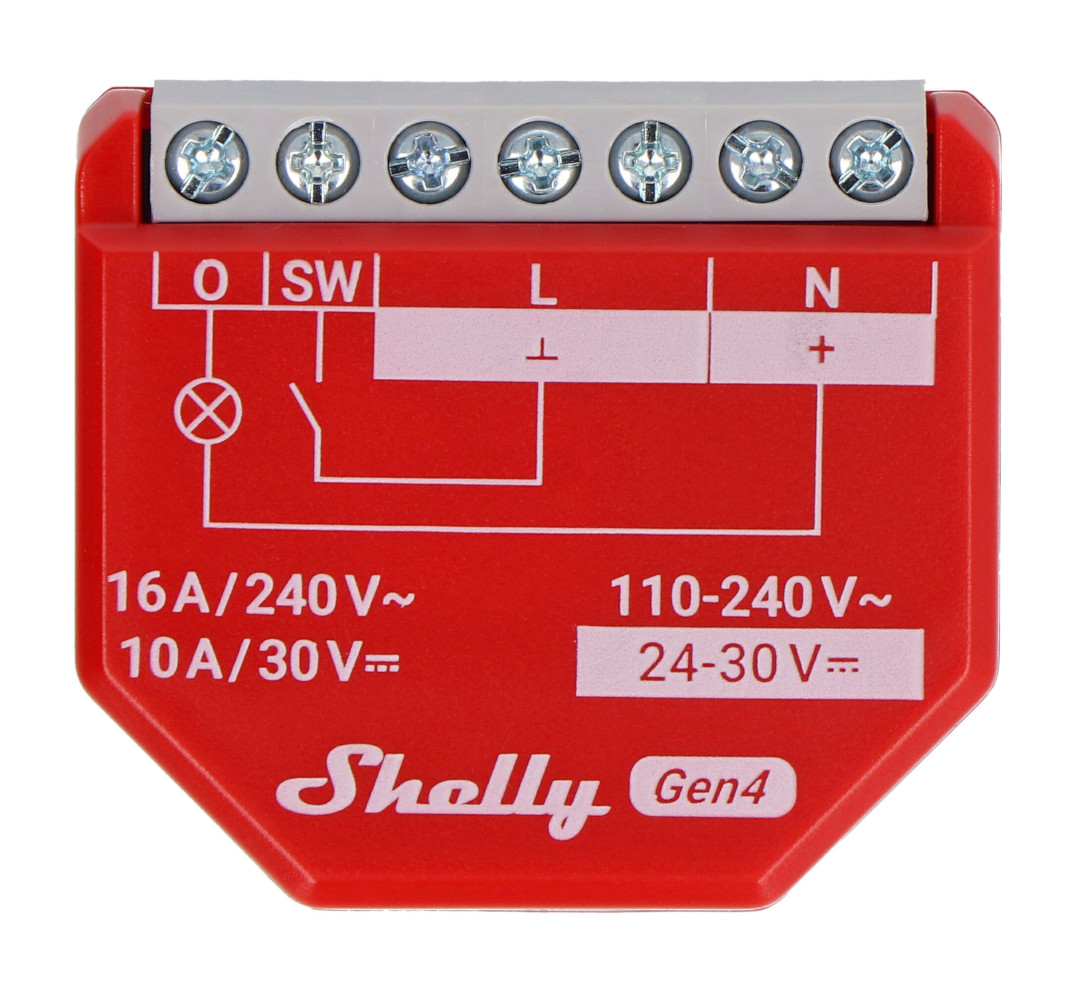

Schéma zapojení je zobrazeno na krytu modulu.
Klíčové vlastnosti Shelly 1PM Gen4
- Víceprotokolová konektivita : Podpora WiFi, ZigBee, Bluetooth a Matter pro širokou kompatibilitu se systémy chytré domácnosti
- Měření spotřeby energie : přesné sledování spotřeby energie připojených zařízení
- Dálkové ovládání : možnost zapínat a vypínat zařízení odkudkoli pomocí mobilní aplikace
- Kompaktní design : snadná instalace do standardních instalačních krabic
- Integrace hlasového asistenta : kompatibilní s Amazon Alexa, Google Assistant a Samsung SmartThings

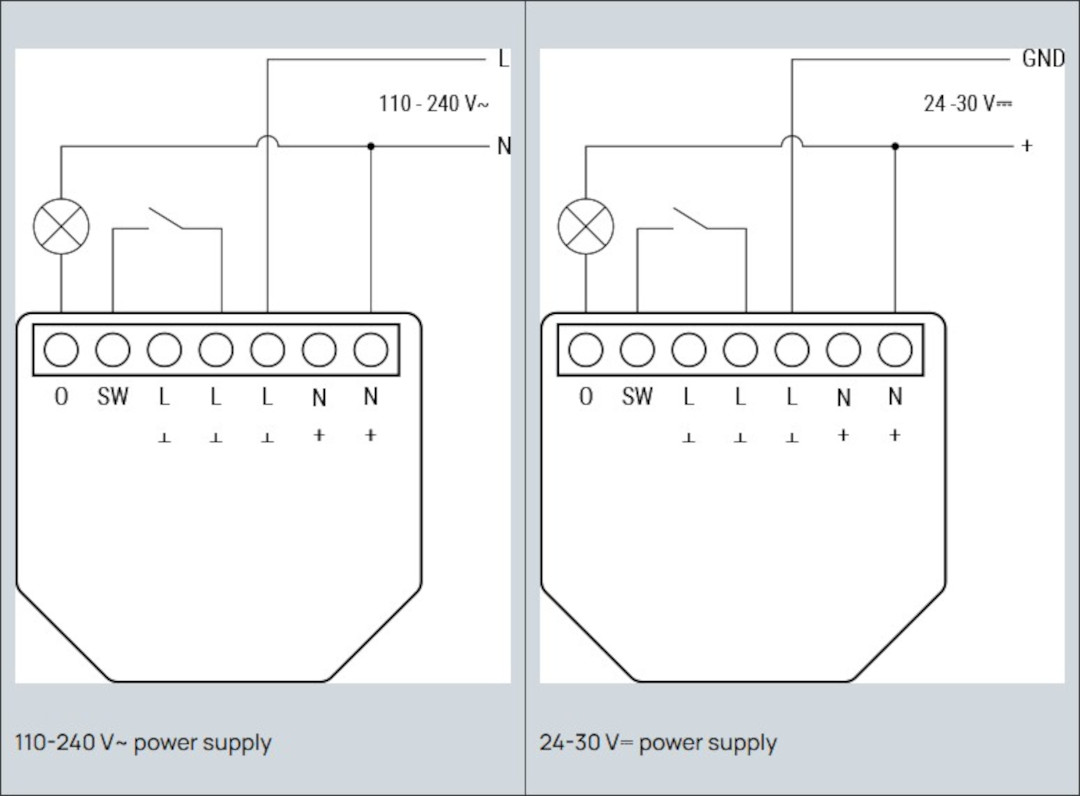

Schéma zapojení modulu Shelly 1PM Gen4
Při instalaci Shelly 1PM Gen4 nezapomeňte odpojit napájení v obvodu. Místo montáže modulu by mělo být suché, chráněné před vlhkostí a dobře větrané. Instalované zařízení by mělo být umístěno mimo dosah zdrojů tepla a neoprávněné osoby by neměly mít přístup k regulátoru.
Modul je vybaven šesti šroubovacími konektory , které umožňují trvalé a bezpečné připojení vodičů pomocí klasického šroubováku. Níže je uveden popis funkcí každého konektoru:
- O - spínací výstup (pro připojení zátěže)
- L / L1 - napájení modulu: 230 V AC nebo 24 V až 30 V DC (kladný pól)
- N - neutrální (záporný pól)
- SW - ovládací vstup, umožňující připojení tlačítka nebo nástěnného vypínače
- Ladicí port – používá se pro technickou diagnostiku, testování a aktualizace softwaru
Při práci s elektrickými zařízeními nezapomeňte na maximální opatrnost a dodržování příslušných bezpečnostních opatření.
Základní schéma zapojení regulátoru Shelly 1PM Gen4.
Shelly 1PM Gen4 umožňuje snadnou integraci s různými systémy domácí automatizace.
Konfigurace modulu Shelly 1PM Gen4
- Připojení k síti modulů:
Po připojení modulu Shelly 1PM Gen4 k napájení se musíte připojit k jeho dočasné WiFi síti s názvem „shelly1pm-xxxxxx“ , kde „xxxxxx“ je unikátní sériové číslo zařízení. - Stáhněte si aplikaci:
Stáhněte si aplikaci Shelly z Google Play nebo App Storu a nainstalujte si ji do svého chytrého telefonu. - Počáteční nastavení v aplikaci:
Jakmile spustíte aplikaci Shelly, vyberte výchozí název zařízení a spusťte nastavení. Poté postupujte podle pokynů na obrazovce a vyberte domácí síť Wi-Fi a zadejte heslo. - Alternativní konfigurace prohlížeče:
Jakmile se připojíte k síti Shelly, otevřete webový prohlížeč a zadejte adresu: http://192.168.33.1.
Na zobrazené konfigurační stránce vyberte svou WiFi síť a zadejte heslo, aby se modul mohl připojit k vaší domácí bezdrátové síti.
Technická specifikace relé Shelly 1PM Gen4
- Model: S3SW-001P16EU Gen4
- Napájecí napětí: 110 V až 240 V AC / 24 V až 30 V DC
- Spotřeba energie: < 1 W
- Typ řídicího výstupu: relé
- Maximální spínací napětí AC: 240 V
- Maximální spínací napětí DC: 30 V
- Maximální střídavé zatížení: 16 A
- Maximální stejnosměrné zatížení: 10 A
- Komunikace: WiFi, Bluetooth, ZigBee, Matter
- WiFi protokol: 802.11 b/g/n, pásmo 2,4 GHz
- Protokol Bluetooth: 4.2
- Protokol ZigBee: 802.15.4
- Konektory: 6 šroubovacích svorek (O, L1/L, SW, ladicí port)
- Maximální spotřeba energie: 3680 W
- Podporované protokoly: HTTP, MQTT, UDP, WebHooks
- Správa spotřeby: funkce měření spotřeby
- Rozhraní: Vestavěné webové rozhraní pro konfiguraci a monitorování
- Integrace: Kompatibilní s Google Home, Amazon Alexa a Samsung SmartThings
- Rozměry: 42 x 37 x 16 mm
- Hmotnost: 27 g
Shelly 1PM Gen4 má ladicí port pro diagnostiku, aktualizace firmwaru a servisní testy.
| Srovnání zařízení Shelly Gen1, Gen2, Gen3 a Gen4 | ||||
|---|---|---|---|---|
