Popis produktu: UART To ETH (B) - Převodník UART TTL na Ethernet - SMD/THT - Waveshare 24276
Malý modul převodníku rozhraní UART TTL na Ethernet od výrobce Waveshare. Byl navržen pro integraci do průmyslových zařízení, IoT a mnoha dalších. Použití techniky Castellated-Hole usnadňuje použití modulu v projektech omezené velikosti při zachování jednoduchosti implementace. Vestavěný systém podporuje provozní režimy jako: TCP server, TCP klient, UDP skupina, UDP a Ethernet, IP, HTTP, ARP, ICMP, PHCP, DNS protokoly . Maximální přenosová rychlost UART je 115200 bit/s.
Podívejte se také na uživatelskou příručku připravenou výrobcem!
UART To ETH (B) - Převodník UART TTL na Ethernet - SMD/THT - Waveshare 24276.
Navrženo pro integraci do průmyslových zařízení.
Hlavní vlastnosti převodníku UART TTL na Ethernet
- Podpora oblíbených protokolů - Ethernet, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS.
- Široká aplikace - lze použít jako server, bránu Modbus, MQTT, pro sběr dat nebo řešení IoT.
- Jednoduchá komunikace - rozhraní UART ve standardu TTL usnadňuje komunikaci s modulem.
- Montáž SMD nebo THT - použití technologie Castellated-Hole umožňuje snadnou instalaci na malé ploše.
- Vysoká přenosová rychlost - UART až 115200 bit/s.

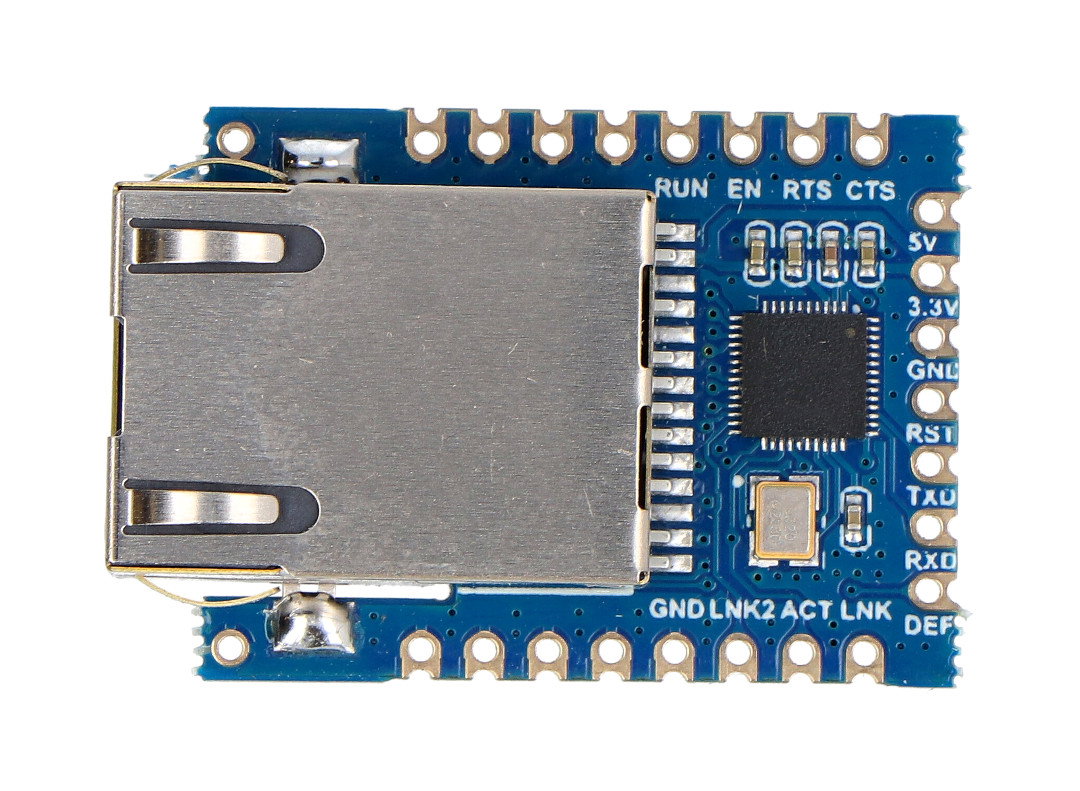

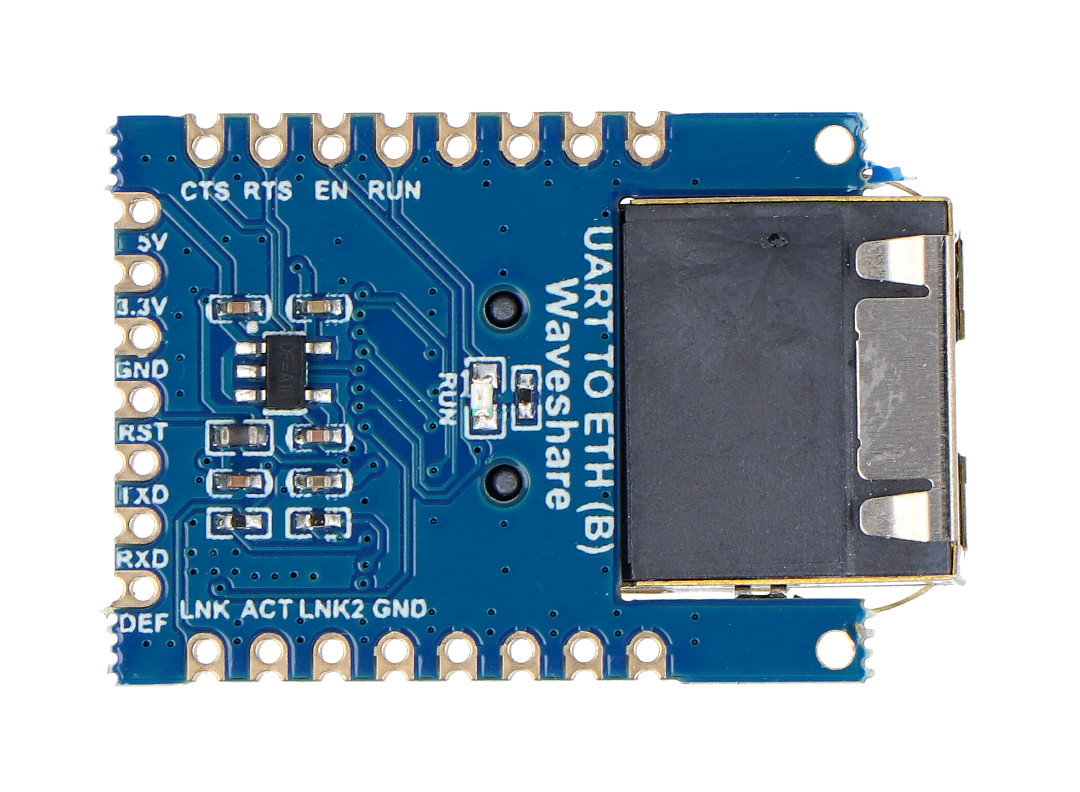

Popis pinů modulu
- 5 V a 3,3 V - napájecí napětí modulu
- GND - systémové uzemnění
- RST - resetovací kolík
- TXD - kolík pro přenos dat UART
- RXD - pin pro příjem dat UART
- RUN - provozní stav zařízení
- DEF - obnovení výchozí konfigurace
- CTS - zapnutí sériového přenosu
- LINK2 - signalizace připojení kabelu RJ45
- LINK - Stav připojení TCP
- ACT - stav přenosu dat
Komunikaci s modulem usnadňuje rozhraní UART ve standardu TTL.
Prvky obsažené v sadě.
Technické specifikace převodníku
- Typ převodníku: UART na Ethernet
- Komunikační standard UART: TTL
- Ethernetový konektor: RJ45
- Přenosová rychlost UART: od 300 bit/s do 115200 bit/s
- Počet datových bitů: od 5 do 9
- Typy práce: TCP server, TCP klient, UDP skupina, UDP
- Podporované protokoly: Ethernet, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
- Provozní teplota: od -40°C do 85°C
- Montáž: SMD nebo THT, rozteč 2,54 mm
- Rozměry: 34 x 23 x 11,5 mm

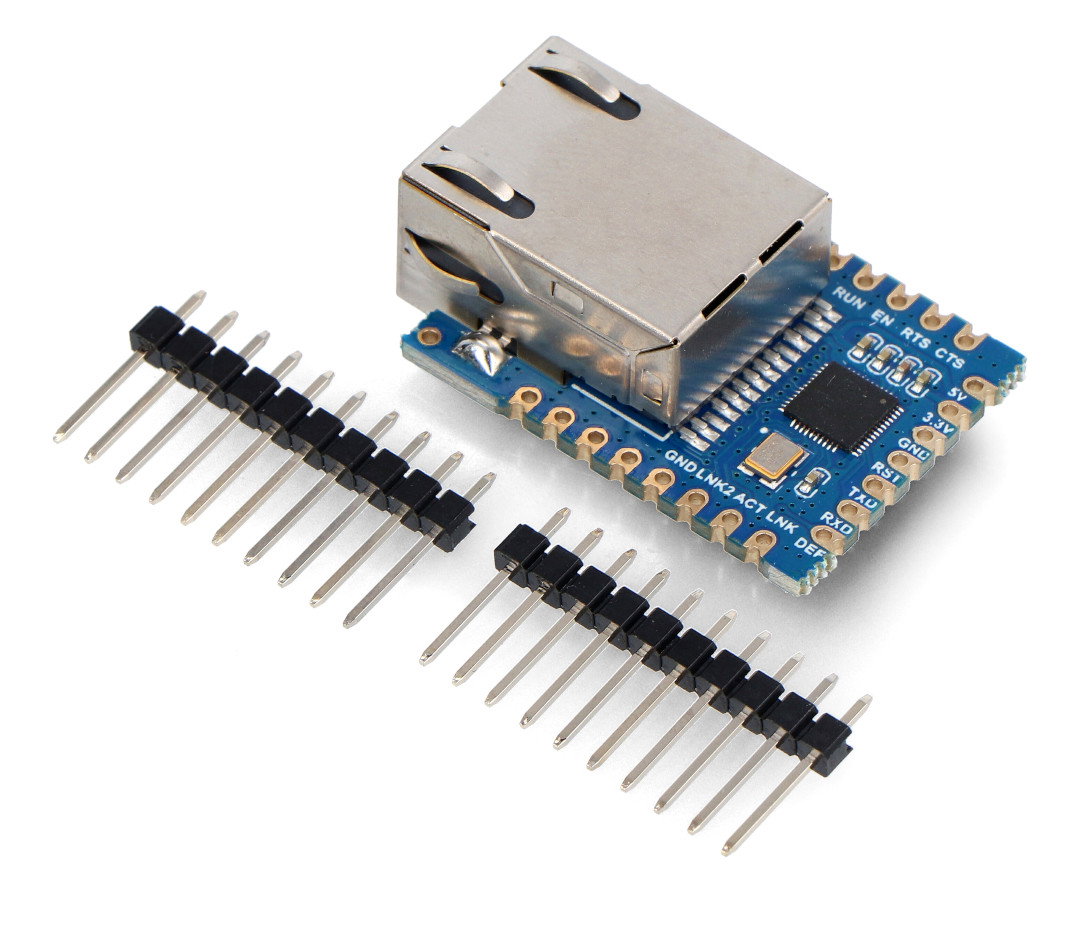

Nastavte obsah
- 1 x UART TTL na Ethernet převodník - SMD a THT sestava - Waveshare 24276
- 2 x konektor Goldpin samec, 10-pin, rozteč 2,54 mm
