Popis produktu: Pololu D24V10F3 - redukční převodník - 3,3 V, 1 A
DC-DC pulzní regulátor převádí vstupní napětí z 3,4 V * na 36 V na výstupní hodnotu 3,3 V. Umožňuje odběr proudu až 1 A. Systém se vyznačuje vysokou účinností na úrovni 80% - 93% .
|
Naše nabídka zahrnuje verze s následujícím napětím: 3,3 V , 5 V, 6 V , 9 V a12 V. |
Pololu D24V10F3 - redukční převodník - 3,3 V, 1 A.
Vede
Modul má čtyři piny:
- VIN - vstupní napětí v rozmezí od 3,4 V do 36 V - závisí na odpadávacím napětí.
- GND - zemní potenciál.
- VOUT - výstupní napětí.
- SHDN - při nízkém stavu (pod 0,4 V) se systém přepne do režimu nízké spotřeby energie, kde spotřebuje pouze 10 uA - 20 uA na každý volt napájecího napětí. Ve výchozím nastavení je pin vytažen na VIN přes odpor 100 kΩ. Pokud není použit režim nízké spotřeby, může být SHDN ponechán nepřipojený.
- PG - indikátor „dobrý výkon“. Otevřený odtok klesá, když výstupní napětí klesne pod 80% nebo stoupne nad 120% nastavené hodnoty (tj. Pod 4,5 V pro 5 V).
Populární proužky goldpin lze připájet k otvorům, rastr pinů je 2,54 mm (sada je součástí sady). Modul lze zapojit do kontaktního pole , připojit pomocí vodičů nebo umístit na speciální desku s plošnými spoji.
Účinnost a výstupní proud

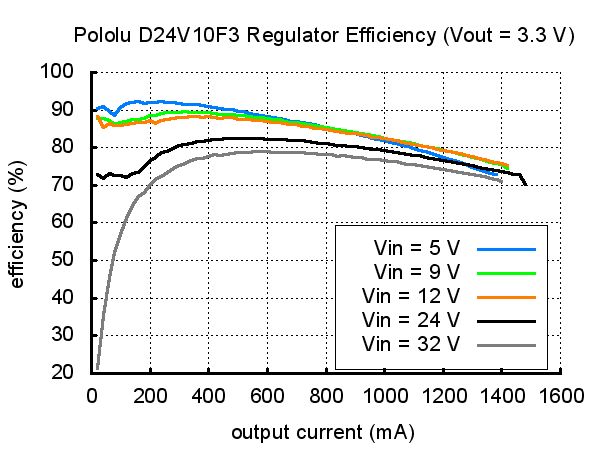

Účinnost je definována jako poměr výstupního výkonu k příkonu (Power out) / (Power in). Jedná se o velmi důležitý parametr při práci s přenosnými zdroji energie (bateriemi a akumulátory), kde je důležitá pracovní doba na jeden nabíjecí cyklus. Závislost účinnosti na vstupním napětí je znázorněna v následujících grafech.
Vypadávací napětí

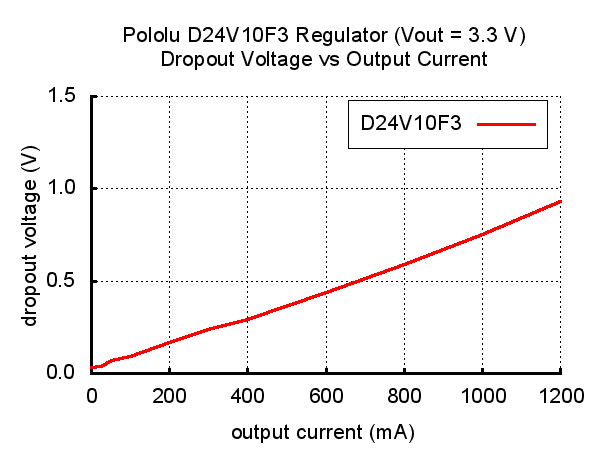

Níže uvedený graf ukazuje závislost odpadávacího napětí na hodnotě výstupního proudu. Například při spotřebě 5 A musí být výstupní napětí o 1 V vyšší o vstupní hodnotu.
Nebezpečné napěťové impulsy
Při připojování napájecího zdroje k modulu se mohou objevit nebezpečné, krátké elektrické impulsy velké amplitudy (tzv. Piny), které mohou trvale poškodit systém. Pololuovy testy ukazují, že při napětí nad 20 V mohou mít piny amplitudu přesahující 42 V. Z důvodu ochrany před tímto nežádoucím jevem se doporučuje pájet kondenzátor s hodnotou alespoň 33 uF co nejblíže k napájecím pinům převodníku.
Specifikace redukčního převaděče Pololu
- Vstupní napětí: 3,4 V * až 36 V
- Výstupní napětí: 3,3 V
- Přesnost výstupního napětí: 4%
- Maximální výstupní proud: 1 A
- Spínací frekvence: 500 kHz
- Integrované zabezpečení:
- proti příliš vysoké spotřebě energie
- proti příliš vysoké teplotě
- soft start 2 ms
- Ovladač: ISL85410 ( dokumentace )
- Rozměry: 18 x 13 x 3,5 mm
- Čtyři montážní otvory pro šrouby M2
- Hmotnost: 5 g (bez konektorů)
* Spodní hranice vstupního napětí závisí na odpadávacím napětí - podrobnosti v tabulce .
