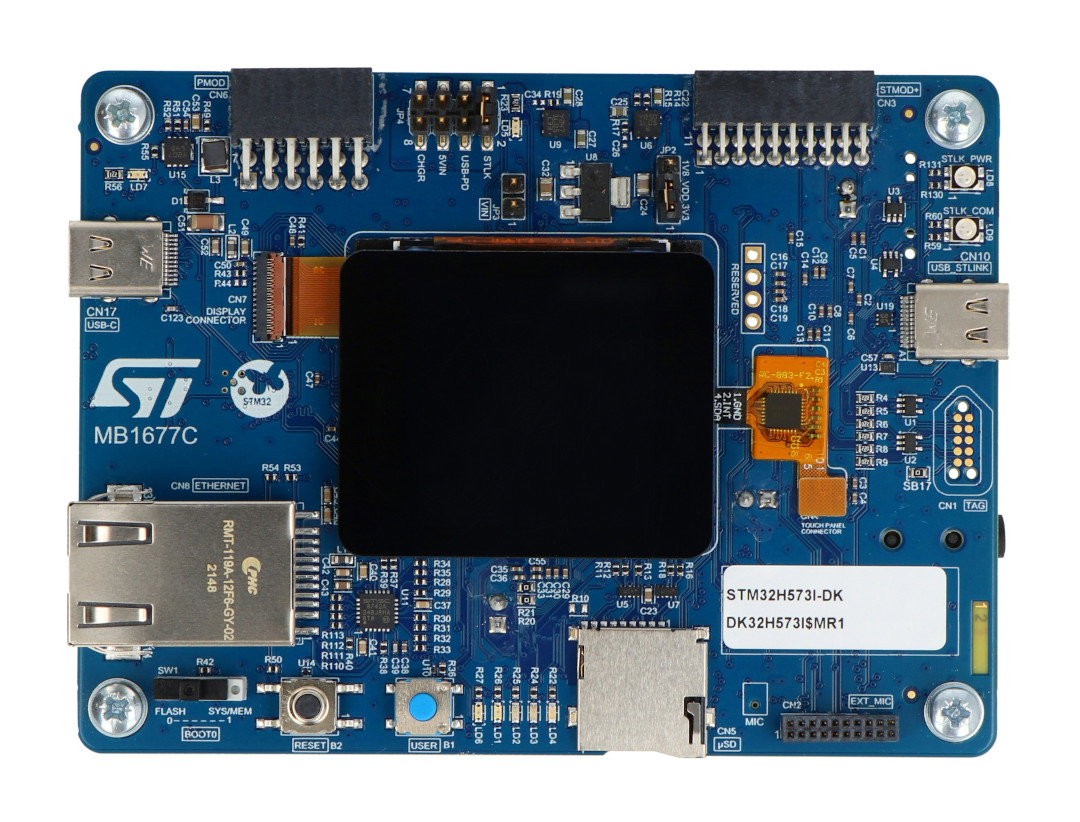

Popis produktu: STM32H573I-DK Discovery - vývojový kit s mikrokontrolérem STM32H573IIK3Q
STM32H573I-DK je komplexní demonstrační a vývojová platforma navržená tak, aby plně využila potenciál mikrokontroléru STM32H573IIK3Q s funkcemi ARM Cortex M33 a Arm TrustZone, které zajišťují vysokou úroveň zabezpečení. Deska je vybavena kompletní sadou periferií, jako je TFT displej s dotykovým panelem, rozhraní USB a Ethernet, MEMS mikrofon, SAI audio , paměť Octo-SPI a také konektory pro rozšíření funkcí přes Arduino Uno V3, STMod+ a Pmod . Integrovaný STLINK-V3EC usnadňuje programování a ladění, zatímco dostupné vzorky a knihovny STM32CubeH5 vám pomohou rychle začít. Tato sada je ideální pro navrhování aplikací, které vyžadují zabezpečení, komunikační rozhraní, grafiku a zvuk. Deska podporuje mnoho programovacích prostředí , jako je STM32CubeIDE, IAR Embedded Workbench a MDK-ARM.
Výrobce poskytuje technickou dokumentaci a uživatelskou příručku , která obsahuje další informace o modulu.
STM32H573I-DK Discovery - vývojový kit s mikrokontrolérem STM32H573IIK3Q.
Systém je založen na jádře ARM Cortex M33 s technologií Arm TrustZone.
Hlavní vlastnosti STM32H573I-DK Discovery
- Mikrokontrolér STM32H573IIK3Q s jádrem ARM Cortex M33 a Arm TrustZone
- 1,54" TFT displej 240 x 240 px s dotykovým panelem
- USB typu C s podporou až 15W (5V/3A)
- Ethernet 10/100 Mbit/s, v souladu s IEEE-802.3-2002
- Vestavěný zvukový kodek SAI a digitální mikrofon MEMS
- 512 Mbit Octo-SPI NOR Flash paměť
- WiFi modul (802.11 b/g/n)
- Konektory: Arduino Uno V3, STMod+, Pmod, Ethernet, microSD, audio jack
- Integrovaný debugger/programátor STLINK-V3EC s funkcí Virtual COM
- Podpora bohatého ekosystému STM32CubeH5 a bezplatných softwarových knihoven
- Podpora oblíbených IDE: STM32CubeIDE, IAR Embedded Workbench, MDK-ARM

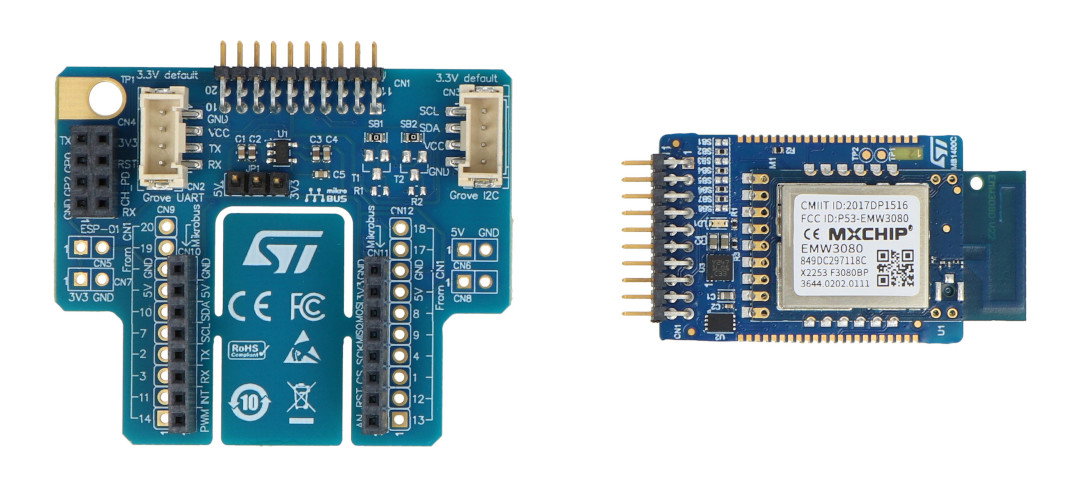

WiFi modul MXCHIP EMW3080
WiFi modul MXCHIP EMW3080 umožňuje spolehlivé a energeticky úsporné síťové připojení , ideální pro mobilní zařízení a aplikace s nízkou spotřebou. Modul podporuje standardy IEEE 802.11b/g/n a nabízí stabilní přenos dat v pásmu 2,4 GHz. Kompaktní velikost a podpora šifrovacích protokolů, jako je WPA / WPA2, zvyšují bezpečnost přenosu. V sadě Discovery STM32H573I-DK je systém MXCHIP EMW3080 integrován na modulu kompatibilním s rozhraním STMod+ , který umožňuje komunikaci přes SPI.
Poskytuje stabilní WiFi připojení v pásmu 2,4 GHz.
Deska nabízí mnoho typů konektorů.
MB1280 rozšiřující deska s ventilátorem
Rozšiřující deska STMod+ MB1280 Fan-out umožňuje snadné připojení oblíbených modulů od různých výrobců rozšiřujících funkčnost mikrokontrolérů STM32. Deska MB1280 podporuje konektory kompatibilní s mikroBUS pro snadnou integraci s širokou řadou modulů desky Click a také konektory pro ESP‑01. Navíc podporuje moduly Grove . Deska je vybavena standardním headerem s piny o rozteči 2,54 mm , což je ideální pro prototypování, a 5 V napájení a 3,3 V regulátor napětí zajišťují širokou kompatibilitu s různými moduly. Své místo má i překladač úrovně I2C, který usnadňuje komunikaci mezi zařízeními s různým logickým napětím.
Aplikace stavebnice
- Aplikace IoT vyžadující zabezpečení a bezdrátové připojení
- Multimediální aplikace s podporou zvuku a grafiky na malých displejích
- Prototypy komunikačních zařízení, např. s Ethernetem a USB
- Vývoj aplikací v prostředích se zvýšenými požadavky na zabezpečení (Arm TrustZone)
- Projekty, které využívají rozsáhlá externí rozhraní a paměť
STM32H573I-DK Discovery nabízí flexibilní možnosti napájení.
Deska má TFT displej s rozlišením 240 x 240 px.
Technické specifikace sady STM32H573I-DK
- Mikrokontrolér: STM32H573IIK3Q (ARM Cortex M33) s 2 MB Flash a 640 KB SRAM
- Displej: TFT 1,54", 240 x 240 px s dotykovým panelem a LED podsvícením
- USB: USB 2.0 plná rychlost (až 15W, 5V/3A)
- Ethernet: 10/100 Mbit/s (RJ45), v souladu s IEEE-802.3-2002
- Externí paměť: 512 Mbit Octo-SPI NOR Flash
- Zvuk: SAI audio kodek, digitální MEMS mikrofon, sluchátkový vstup/výstup (stereo jack)
- Konektory:
- ST-LINK USB Type-C
- Uživatelské USB typu C
- Ethernet RJ45
- microSD
- Konektory Arduino Uno V3, STMod+, Pmod
- Konektory pro ladění: Arm Cortex 10-pin (SWD / JTAG), MIPI20 (SWD / JTAG / trace)
- Komunikační rozhraní: WiFi 802.11 b/g/n, USB, Ethernet
- LED: 4 uživatelské LED
- Tlačítka: tlačítko RESET, uživatelské tlačítko
- Napájení: napájení přes USB VBUS (ST-LINK), USB port nebo externí zdroje
- Debugger: integrovaný STLINK-V3EC s funkcí ladění, virtuální COM port a velkokapacitní paměť
- Podporovaný software: IAR Embedded Workbench, MDK-ARM a STM32CubeIDE
