Senzor ultrafialového světla UV - LTR390 -UV I2C - Waveshare 20467

Index: WSR-20117 EAN: 5904422349226
Modul s digitálním snímačem ultrafialového ultrafialového světla vybaveným systémem LTR390 . Navrženo pro měření ultrafialového a viditelného světla. Vyznačuje se vysokou citlivostí, rychlou odezvou a kompaktními rozměry. Umožňuje snadnou integraci s jinými zařízeními. Má vestavěný ADC. Umožňuje měření záření s vlnovou délkou od 280 nm do 430 nm. Napájen napětím od 3 V do 5 V využívá ke komunikaci s řídicím modulem sběrnici I2C.
Senzor ultrafialového světla UV - LTR390 -UV I2C - Waveshare 20467
214,00 Kč
176,86 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení zboží
Výrobce: Waveshare
Compatibility: Arduino Raspberry Pi

Popis produktu: Senzor ultrafialového světla UV - LTR390 -UV I2C - Waveshare 20467

Modul s digitálním snímačem ultrafialového UV světla vybaveným systémem LTR390 . Navrženo pro měření ultrafialového a viditelného světla. Vyznačuje se vysokou citlivostí, rychlou odezvou a kompaktními rozměry. Umožňuje snadnou integraci s jinými zařízeními. Má vestavěný ADC. Umožňuje měření záření s vlnovou délkou od 280 nm do 430 nm. Napájen napětím od 3 V do 5 V využívá ke komunikaci s řídicím modulem sběrnici I2C.

Charakteristika

  • Obsahuje systém LTR390-UV-01 pro měření ultrafialového záření a viditelného světla
  • Vybaven převodníkem ADC
  • Ke komunikaci s hlavními moduly používá sběrnici I2C
  • Obsahuje vývojové zdroje a manuál (příklady pro Raspberry Pi / Arduino / STM32)
  • Umožňuje měření záření s vlnovou délkou od 280 nm do 430 nm

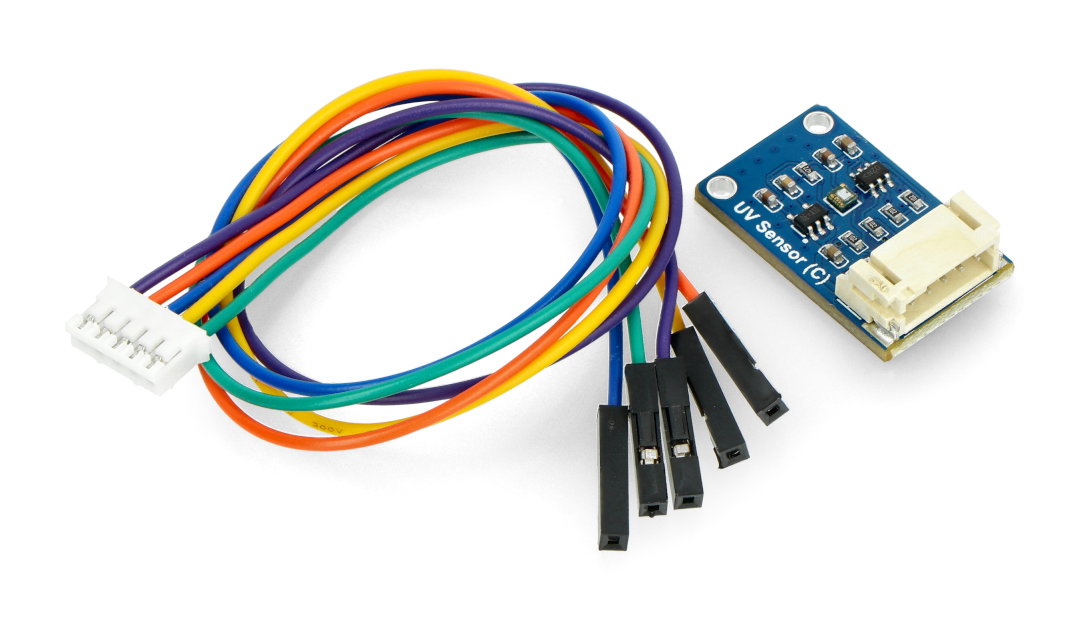

Sada také obsahuje vyhrazený propojovací kabel.

Sada také obsahuje vyhrazený propojovací kabel.

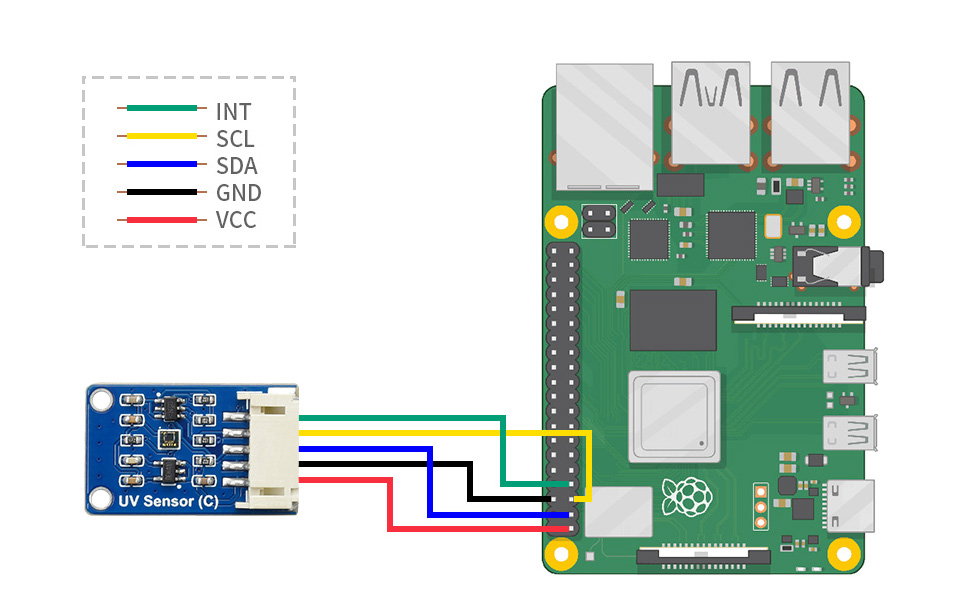

Schéma připojení senzoru ultrafialového světla UV k Raspberry Pi (prodává se samostatně).

Schéma připojení senzoru ultrafialového světla UV k Raspberry Pi (prodává se samostatně).

Popis vývodů a schéma zapojení

  • Červená čára - VCC - napájecí pin 3,3, V / 5 V
  • Černá čára - GND - uzemnění systému
  • Modrá čára - SDA - datová linka rozhraní I2C
  • Žlutá čára - SCL - hodinový řádek rozhraní I2C
  • Zelená čára - INT - přerušovací kolík

Produkt je kompatibilní s Arduino a Raspberry Pi!

Schéma zapojení s jednotlivými deskami je k dispozici na webových stránkách výrobce. Šek!

Technická specifikace senzoru ultrafialového UV světla od společnosti Waveshare

  • Typ: snímač ultrafialového světla UV
  • Vestavěný čip: LTR390-UV-01
  • Komunikační rozhraní: sběrnice I2C
  • Adresa rozhraní: 0x53 (pevná)
  • Měření záření s vlnovou délkou v rozsahu: od 280 nm do 430 nm
  • Rozsah pracovního napětí: 3,3V / 5V
  • Průměr montážního otvoru: 2 mm
  • Rozměry modulu: 27 x 20 mm

Obsah sady

  • Senzor ultrafialového světla UV - LTR390 -UV I2C - Waveshare 20467
  • Vyhrazený připojovací kabel - 5pinový

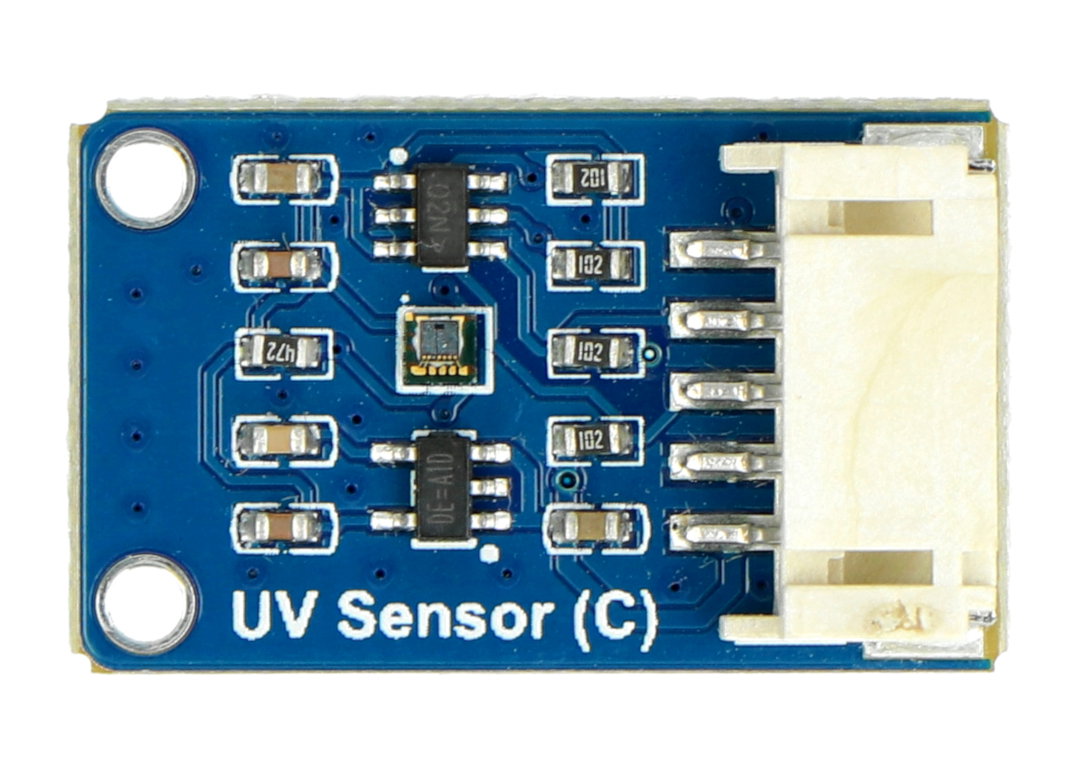

Senzor ultrafialového světla UV - LTR390 -UV I2C - Waveshare 20467

Senzor ultrafialového světla UV - LTR390 -UV I2C - Waveshare 20467.

Typ modulu Světla
Šířka balení 10 cm
Výška balení 7 cm
Hloubka balení 0.5 cm
Váha balení 0.007 kg
