Popis produktu: EMC2101 - I2C ventilátor a regulátor teploty - STEMMA QT / Qwiic - Adafruit 4808
Modul vyrábí společnost Adafruit a je vybaven systémem EMC2101 . Je kompatibilní se standardem SMBus 2.0. Umožňuje vám ovládat ventilátor pomocí PWM modulátoru šířky pulzu nebo DAC lineárního výstupu. Má dva vestavěné monitory teploty - ovládání interního kanálu a externího kanálu. Každý kanál může mít samostatně deklarovaný teplotní rozsah, za kterým je odesláno přerušení nebo výstraha.
Produkt je kompatibilní s Arduino a Raspberry Pi
Na webu výrobce je k dispozici ke stažení na GitHubu podrobná uživatelská příručka a knihovny pro prostředí Arduino IDE a CircuitPython.

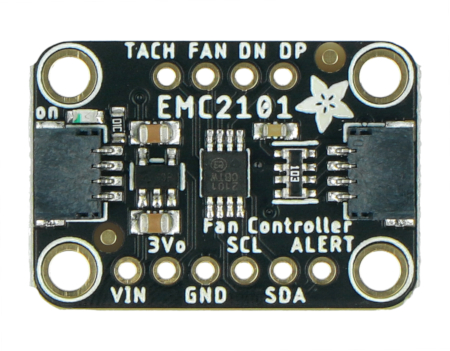

Modul je napájen napětím v rozsahu od 3 V do 5 V DC.
Popis pinů snímače a ovladače EMC2101
- VIN - napájecí kolík s napětím od 3 V do 5 V DC.
- 3Vo - napájecí kolík s napětím 3,3 V.
- GND - zemnicí kolík systému.
- SCL - pin hodinové linky komunikačního rozhraní I2C.
- SDA - pin datové linky komunikačního rozhraní I2C.
- ALERT - přerušení pinu / vstupu na 4pinové ventilátory.
- TACH - přerušení vstupu / vstupu na 4pinové ventilátory.
- FAN - vstupní kolík pro ovládání 3kolíkových a 4kolíkových ventilátorů.
- DN - záporný kolík diody pro měření teploty.
- DP - kladný kolík diody pro měření teploty.
Doporučené použití
- Používá se v grafických procesorech
- Jako současný PWM regulátor a teplotní senzor
Technická specifikace snímače od společnosti Adafruit
- Čip: EMC2101
- Napájecí napětí: 3 V až 5 V DC
- Maximální intenzita proudu: 1 000 µA
- Monitorování teploty:
- rozsah měření teploty: od -40 ° C do 125 ° C
- externí kanál: přesnost měření ± 1 ° C (při teplotě 25 ° C)
- vnitřní kanál: přesnost měření ± 2 ° C
- Komunikační rozhraní: I2C
- Adresa rozhraní: 0x5C
- Automatická kompenzace
- Oprava chyby odporu
- Upozornění na překročení deklarované teploty
- Kompatibilní se sběrnicí SM Bus
- Volitelný výstup ovladače ventilátoru PWM nebo DAC

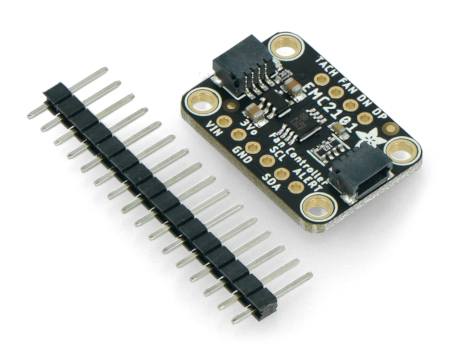

Součástí sady je také pásek goldpin s roztečí 2,54 mm.
