Popis produktu: LCD displej 4x20 znaků zelený - justPi

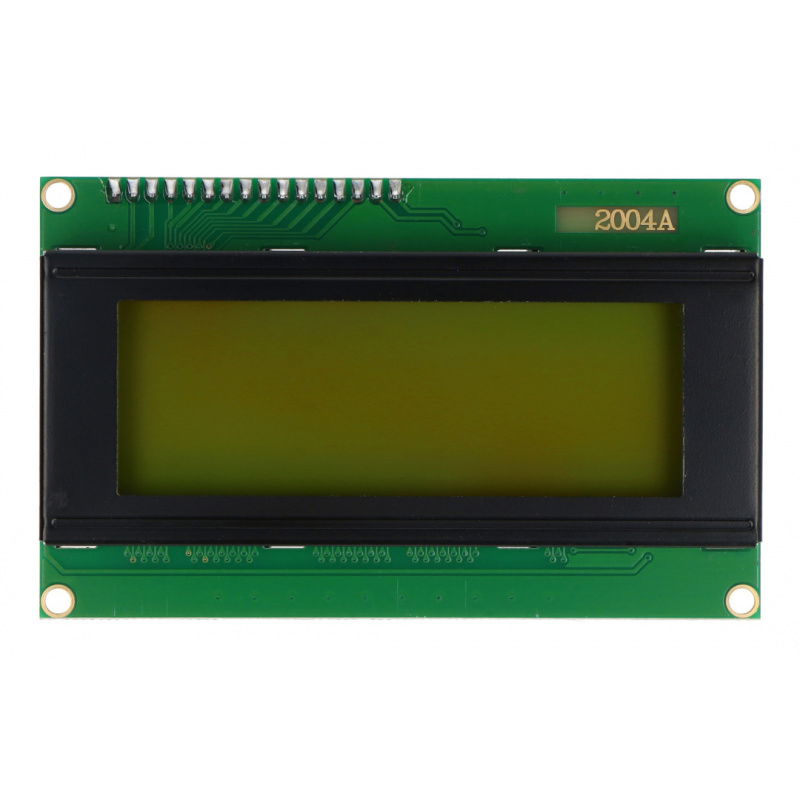

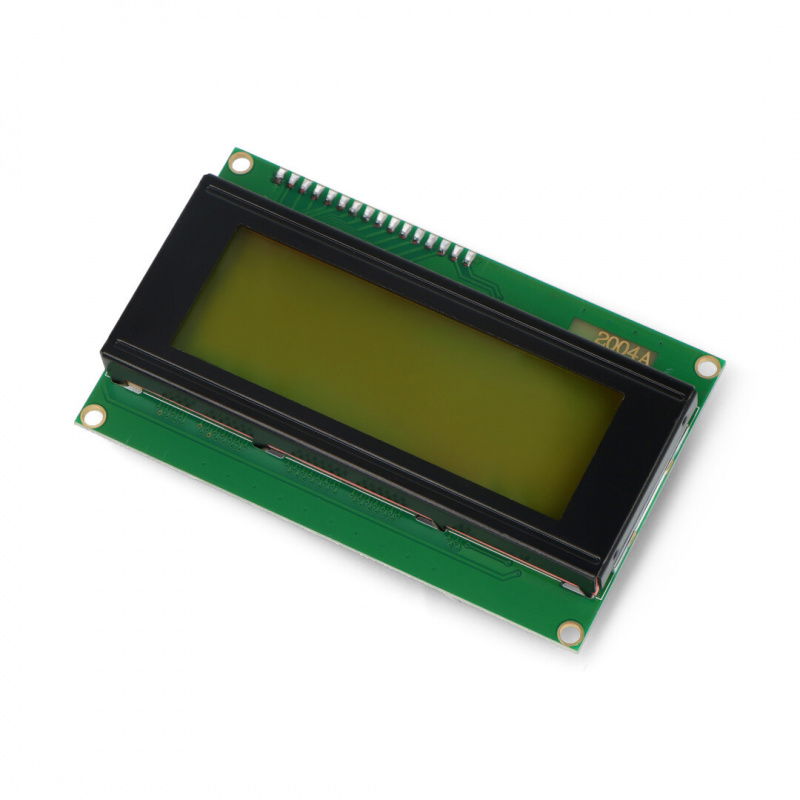

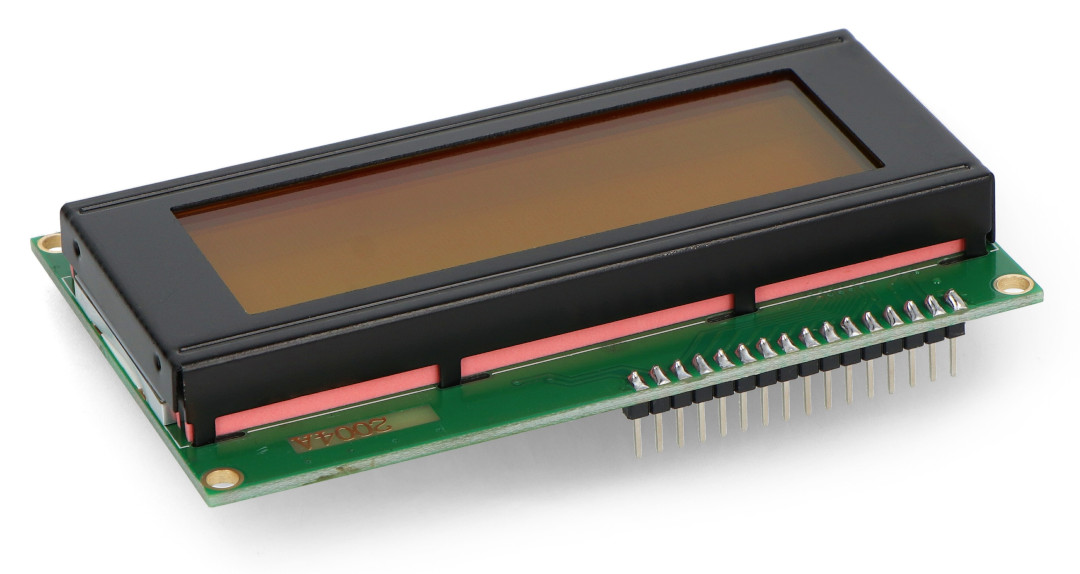

Alfanumerický LCD displej od justPi . Zobrazuje hodnoty ve čtyřech řádcích, každý o 20 znacích . Je napájen 5 V. Vyznačuje se mimořádně jednoduchým ovládáním a podporou mnoha mikrokontrolérů. Znaky se zobrazují na zeleném pozadí. Modul má dodatečně připájené konektory.

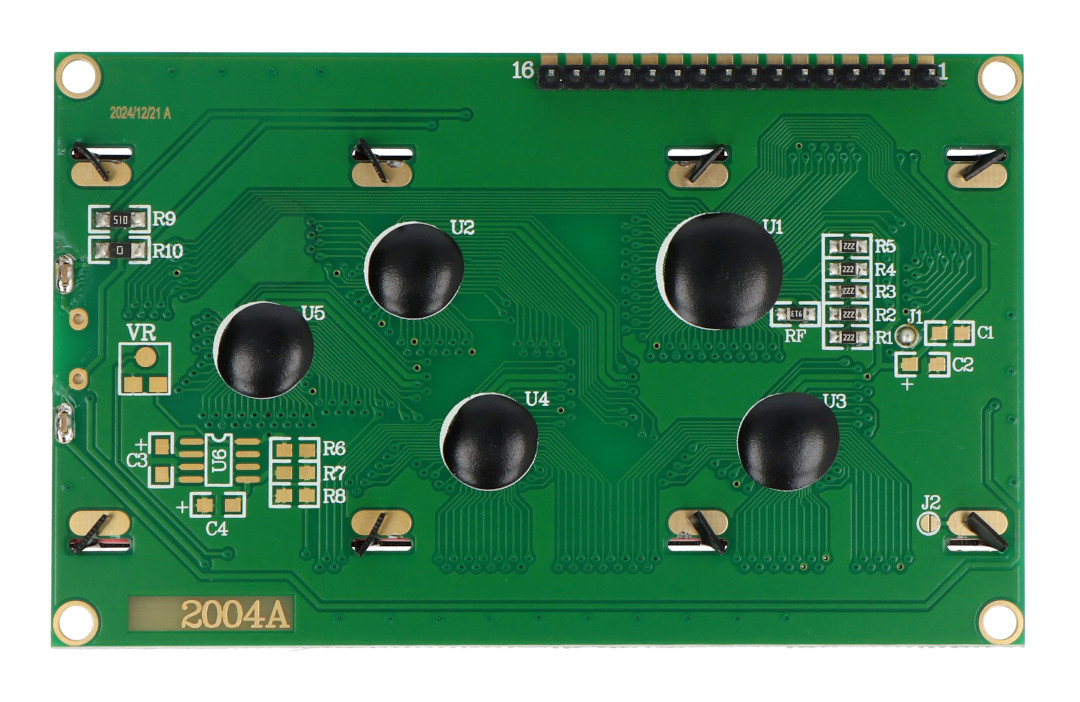

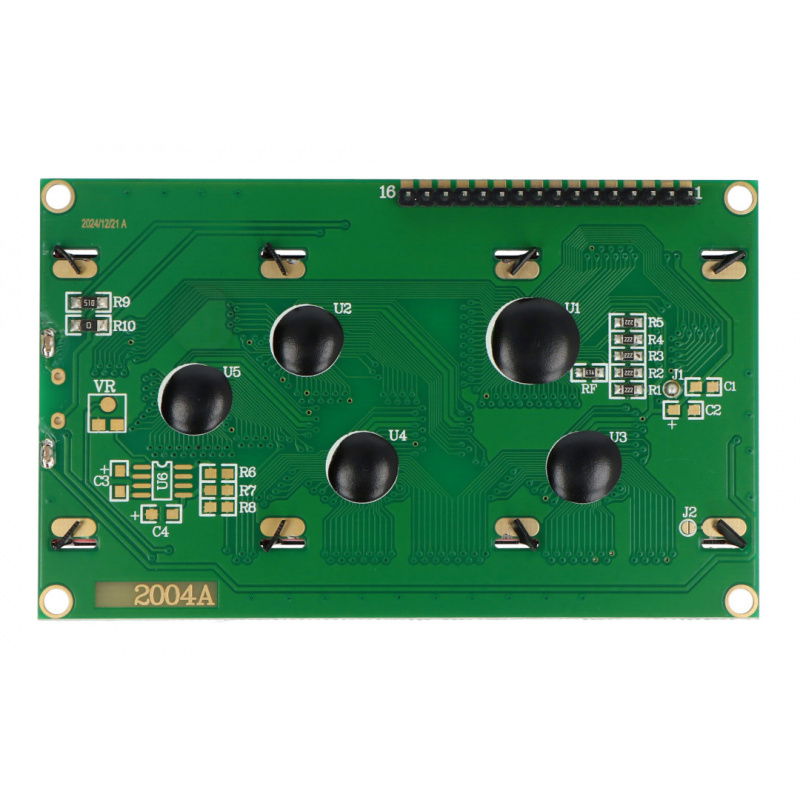

Popis zapojení pinů displeje
Alfanumerický displej má 12 pinů, které nejsou na desce označeny. Každý z nich odpovídá následujícímu:
- 1 - VSS - uzemnění systému
- 2 - VDD - napájení 5V
- 3 - V0 - kontrast
- 4 - RS - výběr registru instrukcí zobrazení (nízký stav) nebo datového registru (vysoký stav)
- 5 - R/W - čtení (nízký stav) / zápis (vysoký stav)
- 6 - E - odemknutí displeje
- 7...14 - DB0...DB7 - datová sběrnice
- 15 - LEDA - 5V napájení podsvícení
- 16 - LEDK - uzemnění systému podsvícení

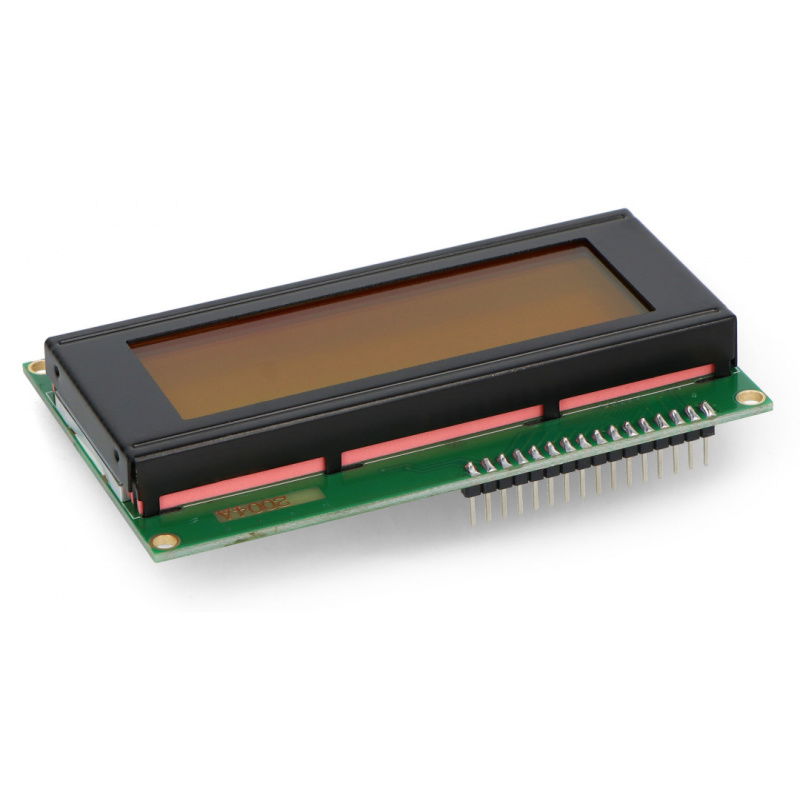

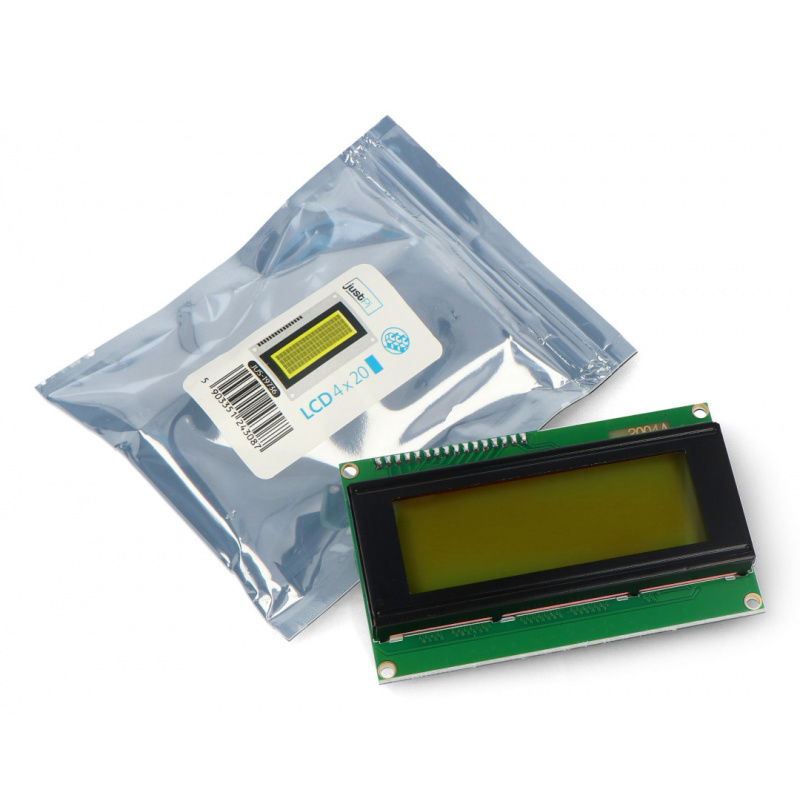

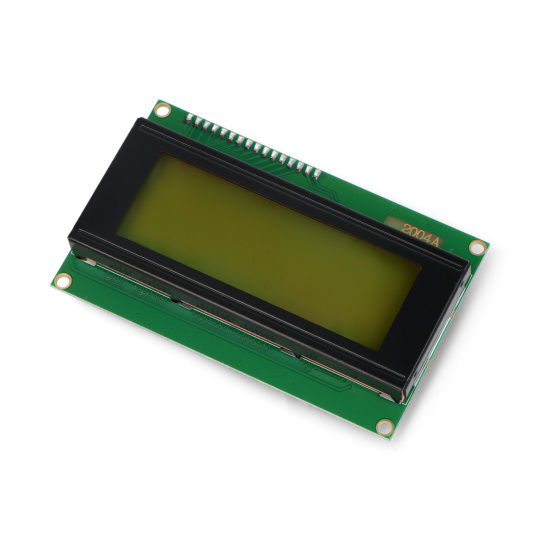

LCD displej 4x20 znaků zelený s konektory - justPi.
Produkt kompatibilní s Arduinem
Standardní sada knihoven a vzorových programů stažených s Arduino IDE obsahuje knihovnu LiquidCrystal, která umožňuje ovládat prezentovaný displej.
LCD displej má pájené konektory.
Technické specifikace displeje
- Typ: LCD alfanumerický displej
- LCD displej 4 x 20 znaků
- Barva postavy: černá
- Podsvícení: zelené
- Rozteč otvorů: 93 x 55 mm
- Napájecí napětí: 5V
- Rozměry modulu: 98 x 60 mm
