Seznam rychlostních stupňů
Seznam ozubených kol z plastu POM (polyoxymethylen), který je k dispozici v našem obchodě:
- Jednoduchá ozubená kola s nábojem (offset)
- Dvojité převody
- Jednotlivé převody bez náboje (útočící)
- Úhlová ozubená kola - jednoduchá s nábojem (offset)
- Úhlové převody - dvojité
- Šnek a svitek
Široká škála malých modulových rozvaděčů vám umožňuje vytvářet a vytvářet převody v robotech nebo mobilních strukturách. Precizně vyrobená ozubená kola zajišťují dobrou přesnost práce a malou vůli na po sobě následujících převodových stupních. Všechna ozubená kola jsou vyrobena z POM (polyoxymethylen), který zajišťuje vysokou odolnost proti oděru.
Seznam jednotlivých řetězových kol POM
Symbol | Modul | Počet zubů | Průměr | Rozbočovač |
|---|---|---|---|---|
| ZYZ-15A20-20-05P | 0,5 | 20T | 11.0 | 2.0 |
| ZYZ-15A20-22-05P | 0,5 | 22T | 12.0 | 2.0 |
| ZYZ-15A20-36-05P | 0,5 | 36T | 19.0 | 2.0 |
| ZYZ-15A20-40-05P | 0,5 | 40T | 21.0 | 2.0 |
| ZYZ-15A20-42-05P | 0,5 | 42T | 22.0 | 2.0 |
| ZYZ-15A20-48-05P | 0,5 | 48T | 25.0 | 2.0 |
| ZYZ-15A20-54-05P | 0,5 | 54T | 28.0 | 2.0 |
| ZYZ-15A20-56-05P | 0,5 | 56T | 29.0 | 2.0 |
| ZYZ-15A50-20-05P | 0,5 | 20T | 11.0 | 5.0 |
| ZYZ-15A50-24-05P | 0,5 | 24T | 13.0 | 5.0 |
| ZYZ-15A50-28-05P | 0,5 | 28T | 15.0 | 5.0 |
| ZYZ-15A50-30-05P | 0,5 | 30T | 16.0 | 5.0 |
| ZYZ-15A50-36-05P | 0,5 | 36T | 19.0 | 5.0 |
| ZYZ-15A50-52-05P | 0,5 | 52T | 27.0 | 5.0 |
| ZYZ-15A50-58-05P | 0,5 | 58T | 30.0 | 5.0 |
| ZYZ-15A50-60-05P | 0,5 | 60T | 31.0 | 5.0 |
| ZYZ-15A50-64-05P | 0,5 | 64T | 33.0 | 5.0 |
Seznam dvojitých řetězových kol POM
Symbol | Modul | Počet zubů zub. větší | Průměr zub. větší | Počet zubů zub. větší | Průměr zub. menší |
|---|---|---|---|---|---|
| ZYD-15B40-22T8-05P | 0,5 | 22T | 12.0 | 8T | 5.0 |
| ZYD-15B40-26T8-05P | 0,5 | 16T | 14.0 | 8T | 5.0 |
| ZYD-15B40-34T8-05P | 0,5 | 34T | 18.0 | 8T | 5.0 |
| ZYD-15B40-38T8-05P | 0,5 | 38T | 20.0 | 8T | 5.0 |
| ZYD-15B40-46T8-05P | 0,5 | 46T | 24.0 | 8T | 5.0 |
| ZYD-15B40-52T8-05P | 0,5 | 52T | 27.0 | 8T | 5.0 |
| ZYD-15B40-58T8-05P | 0,5 | 58T | 30.0 | 8T | 5.0 |
| ZYD-15B40-62T8-05P | 0,5 | 62T | 32.0 | 8T | 5.0 |
| ZYD-15B40-20T12-05P | 0,5 | 20T | 11.0 | 12T | 7.0 |
| ZYD-15B40-24T12-05P | 0,5 | 24T | 13.0 | 12T | 7.0 |
| ZYD-15B40-32T12-05P | 0,5 | 32T | 17.0 | 12T | 7.0 |
| ZYD-15B40-40T12-05P | 0,5 | 40T | 21.0 | 12T | 7.0 |
| ZYD-15B40-44T12-05P | 0,5 | 44T | 23.0 | 12T | 7.0 |
| ZYD-15B40-50T12-05P | 0,5 | 50T | 26.0 | 12T | 7.0 |
Seznam jednotlivých řetězových kol POM bez náboje (útočící)
Symbol | Modul | Počet zubů | Průměr | Rozbočovač |
|---|---|---|---|---|
| ZYZ-50A0-10-05P | 0,5 | 10T | 6.0 | 5.0 |
Přehled úhlově jednoduchých stojanů POM s nábojem (offset)
Symbol | Modul | Počet zubů | Průměr | Rozbočovač |
|---|---|---|---|---|
| ZYK-35A20-20-05P | 0,5 | 20T | 11.5 | 2.0 |
| ZYK-30A20-28-05P | 0,5 | 28T | 15.5 | 2.0 |
| ZYK-30A20-36-05P | 0,5 | 36T | 19.5 | 2.0 |
| ZYK-30A40-28-05P | 0,5 | 28T | 15.5 | 4.0 |
| ZYK-30A40-36-05P | 0,5 | 36T | 19.5 | 4.0 |
Seznam rohových dvojitých regálů POM
Symbol | Modul | Počet zubů zub. větší | Průměr zub. větší | Počet zubů zub. větší | Průměr zub. menší |
|---|---|---|---|---|---|
| ZYK-35B40-20T10-05P | 0,5 | 20T | 11.5 | 10T | 6.0 |
| ZYK-30B40-24T10-05P | 0,5 | 24T | 13.5 | 10T | 6.0 |
| ZYK-30B40-28T10-05P | 0,5 | 28T | 15.5 | 10T | 6.0 |
| ZYK-30B40-36T10-05P | 0,5 | 36T | 19.5 | 10T | 6.0 |

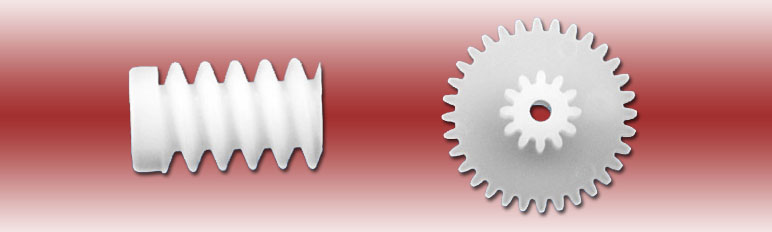

Šnek a svitek
Symbol | Modul | Počet zubů zub. větší | Průměr zub. větší | Počet zubů zub. větší | Průměr zub. menší |
|---|---|---|---|---|---|
| ZYW-85A15-59-05PR | 0,5 | - | 6.0 | - | - |
| ZYH-15A40-32T12-05P | 0,5 | 32T | 16.9 | 12T | 7.5 |
