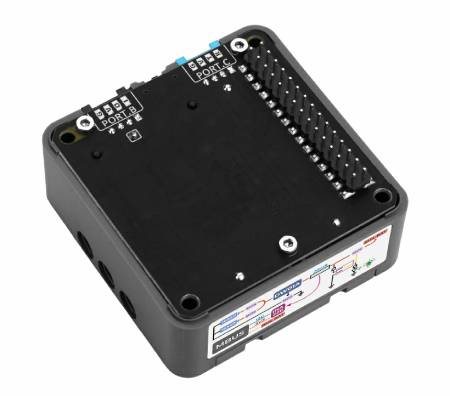

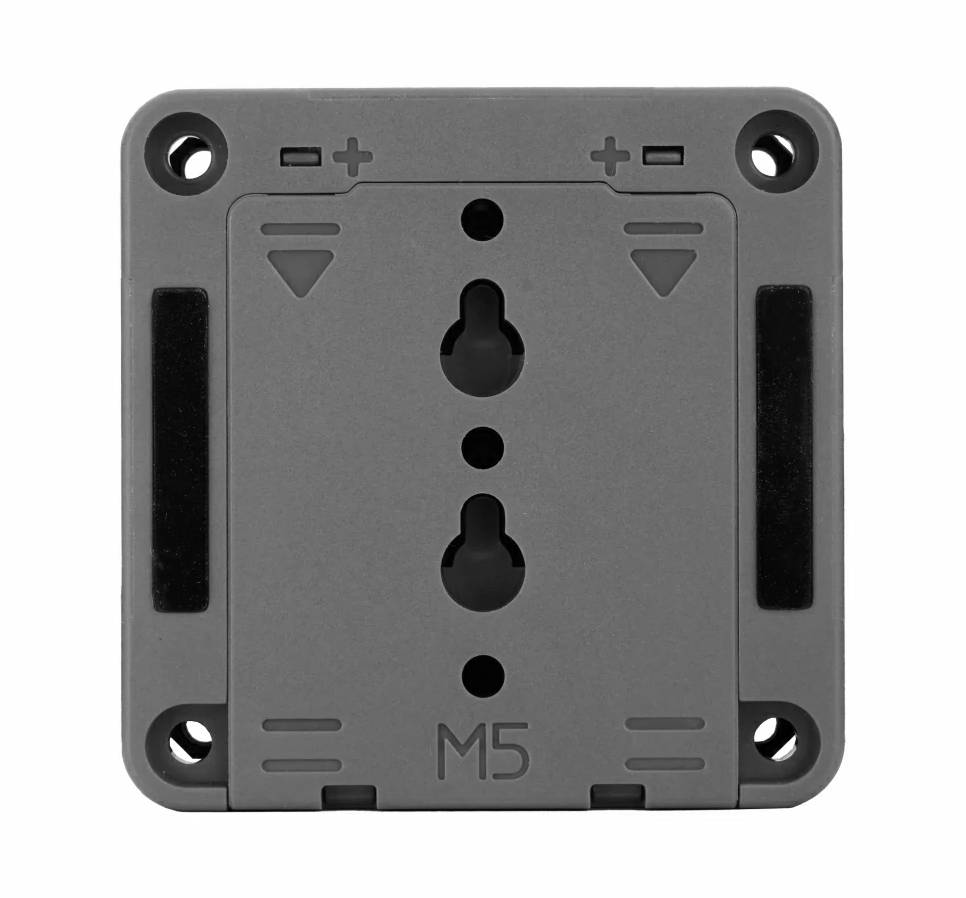

Popis produktu: Base Dual 16340 - napájecí základna s baterií 1400 mAh - INA226 - M5Stack A179
M5Stack Base Dual 16340 je napájecí modul určený pro rozšíření mobility zařízení M5Stack . Základna obsahuje dvě baterie 16340, každá s kapacitou 700 mAh , které pracují paralelně a poskytují celkovou kapacitu 1400 mAh. Čip INA226 umožňuje monitorování napětí, proudu a spotřeby energie přes sběrnici I2C, zatímco pojistka DW01A chrání články během provozu . Modul je také vybaven ochranou proti nadproudu a přepólování a posuvným vypínačem . Dvě rozhraní HY2.0-4P poskytují přístup k GPIO a UART a umožňují připojení dalších senzorů , modulů a periferií.

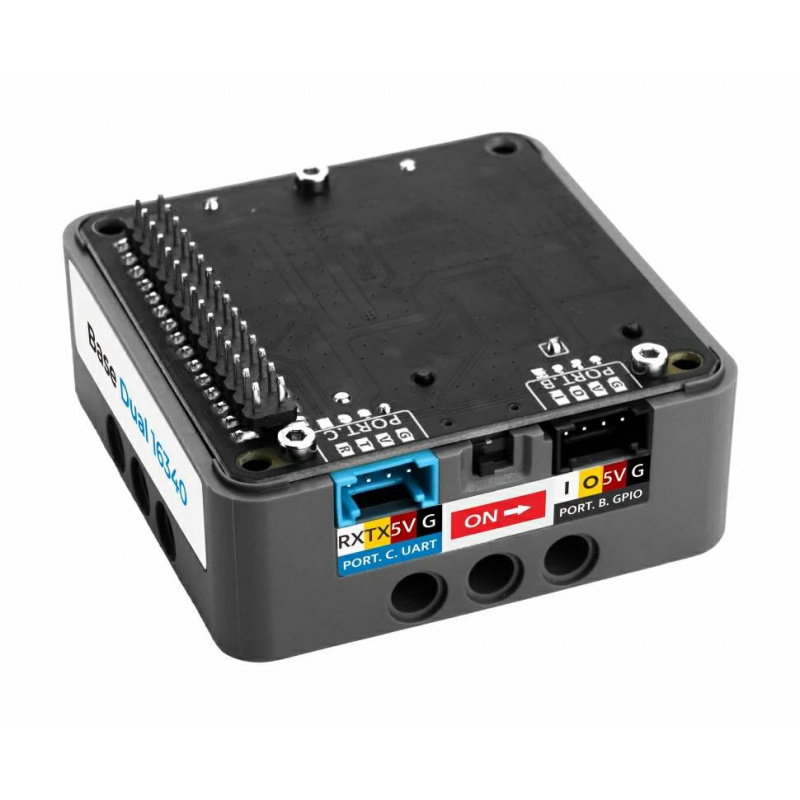

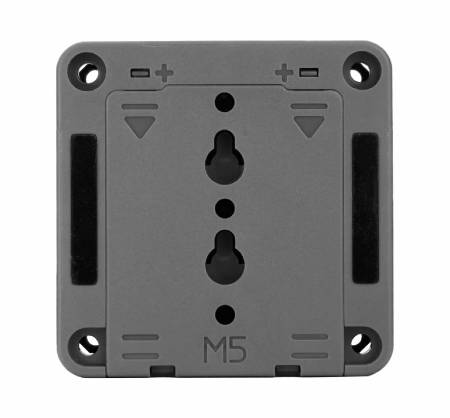

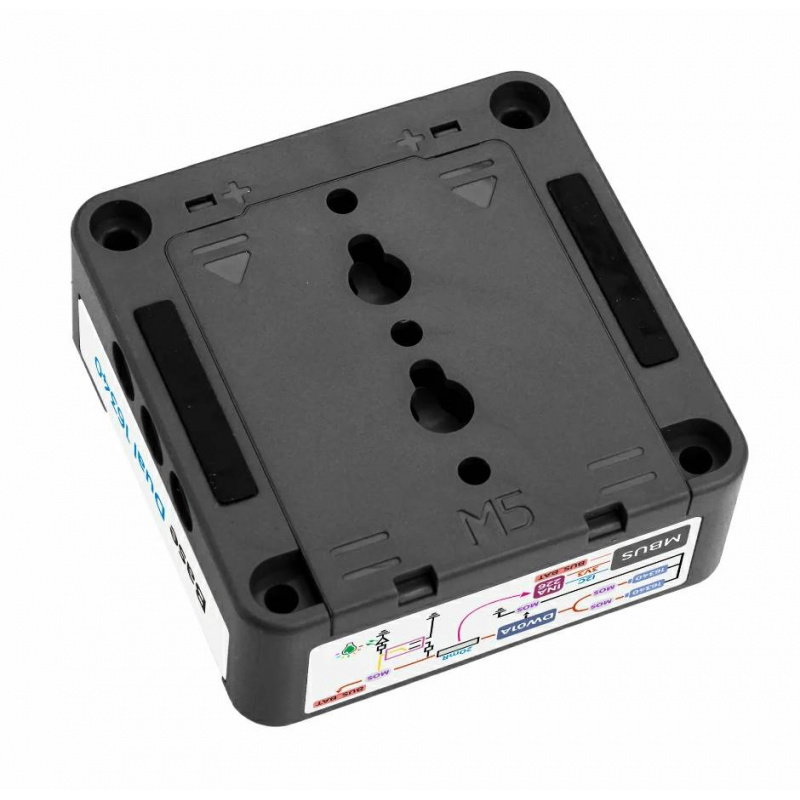

Base Dual 16340 - napájecí základna s baterií 1400 mAh - INA226 - M5Stack A179.

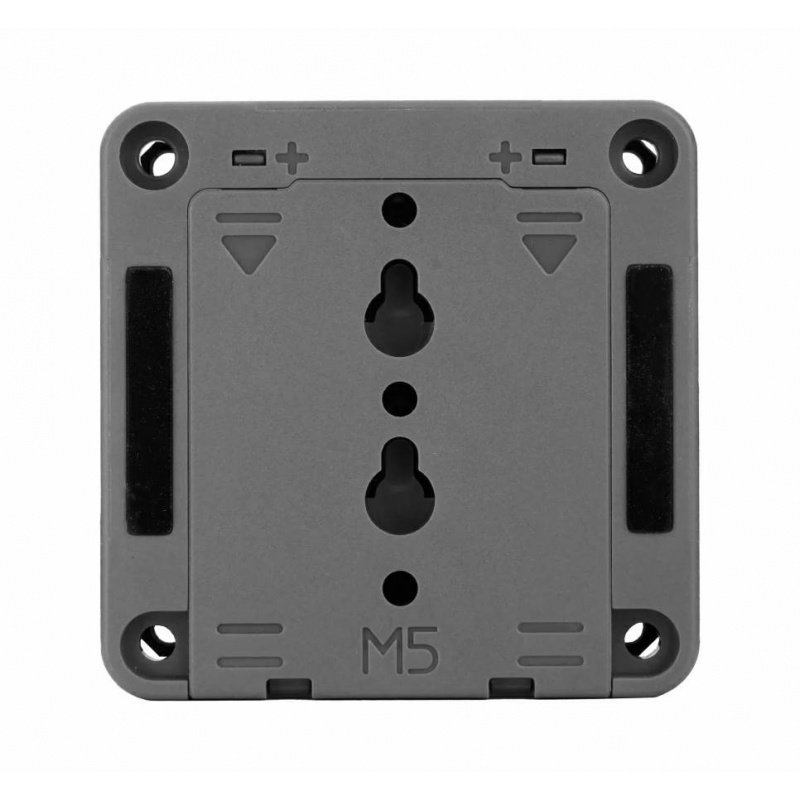

Základna obsahuje dvě baterie 16340 s kapacitou 700 mAh, které pracují paralelně a poskytují celkovou kapacitu 1400 mAh.
Hlavní vlastnosti stojanu na baterie M5Stack Base Dual 16340
- Bateriová základna M5Stack : Poskytuje mobilní napájení kompatibilním řídicím jednotkám a vestavěným zařízením
- Dvě baterie 16340 : dva články s kapacitou 700 mAh každý poskytují celkovou kapacitu 1400 mAh
- Paralelní zapojení článků : umožňuje zvýšit dostupnou kapacitu při zachování napětí typického pro jeden Li-Ion článek
- Monitor INA226 : umožňuje měření napětí, proudu a výkonu v reálném čase
- Komunikace I2C : umožňuje hlavnímu zařízení číst parametry ze systému monitorování napájení

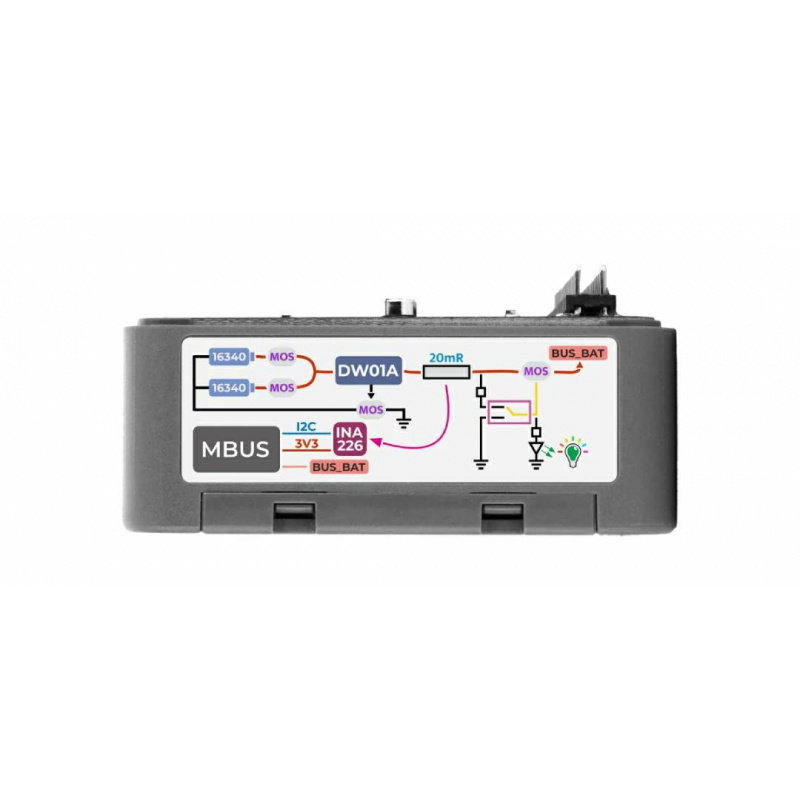

- Ochranný systém DW01A : je zodpovědný za ochranu baterií během provozu
- Ochrana proti nadproudu : zvyšuje bezpečnost systému v případě nadměrného zatížení
- Ochrana proti přepólování : snižuje riziko poškození modulu v důsledku nesprávné montáže článků
- Posuvný vypínač : Umožňuje rychlé zapnutí a vypnutí napájení bez odpojení baterií
- Dva konektory HY2.0-4P : poskytují rozhraní GPIO a UART pro spolupráci se senzory a periferními moduly
- Kompaktní design : pouzdro o rozměrech 54 x 54 x 21 mm se dobře hodí do přenosných zařízení

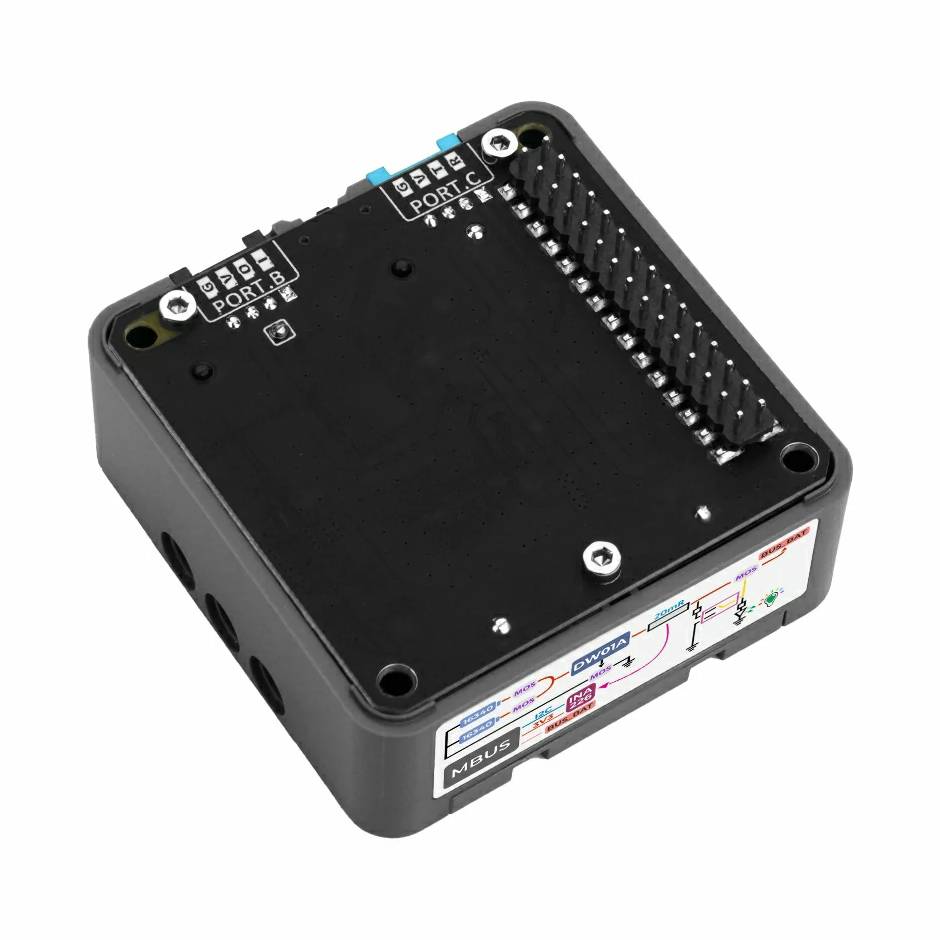

Zapojení pinů a kompatibilita modulu Base Dual 16340 s M5Stack

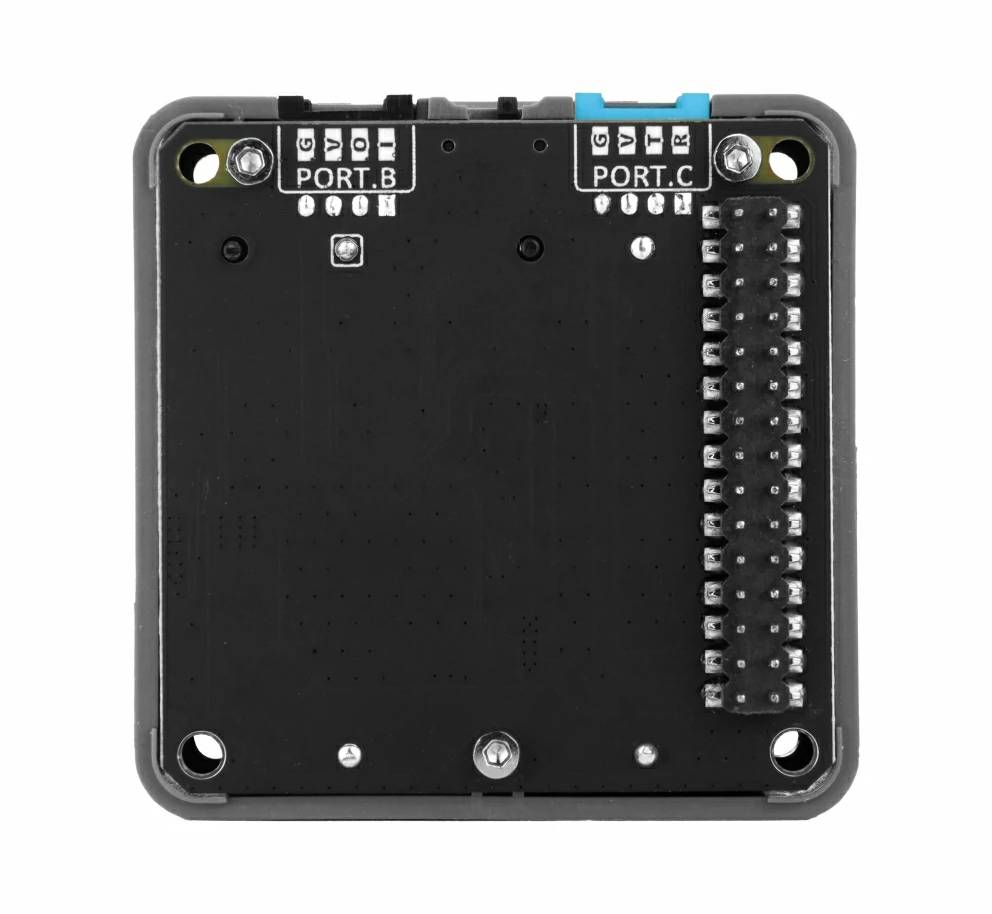

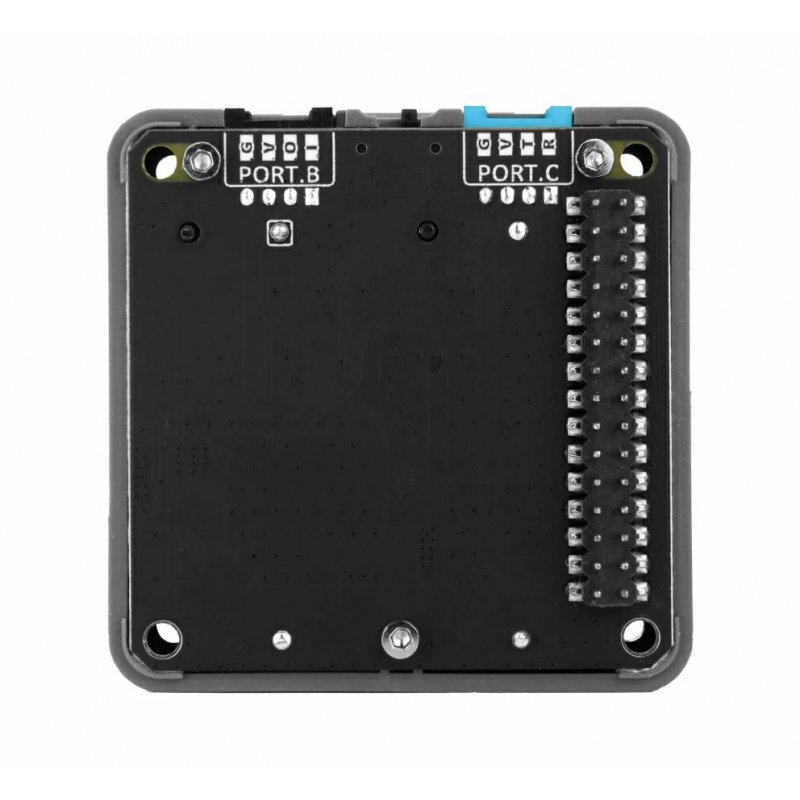

Základna Base Dual 16340 používá 30pinový konektor M5-Bus , který poskytuje napájení, komunikaci a monitorovací linky pro baterii. Sběrnice mimo jiné poskytuje linky INA_SDA a INA_SCL pro čip INA226, RXD a TXD, napájecí zdroje 3,3 V a 5 V, linky BAT a HPWR. To umožňuje integraci základny s kompatibilními řadiči M5Stack pomocí systému M5-Bus. K dispozici jsou také dva konektory Grove HY2.0-4P . PORT.B poskytuje GND, 5V a linky PORT.B OUTPUT a PORT.B INPUT, zatímco PORT.C poskytuje GND, 5V a sériové komunikační linky TXD a RXD. Toto řešení umožňuje současně napájet zařízení a rozšířit projekt o další senzory nebo periferní moduly bez nutnosti použití další připojovací desky. Před připojením ke konkrétnímu řadiči M5Stack zvažte piny M5-Bus používané projektem, abyste předešli konfliktům mezi moduly.

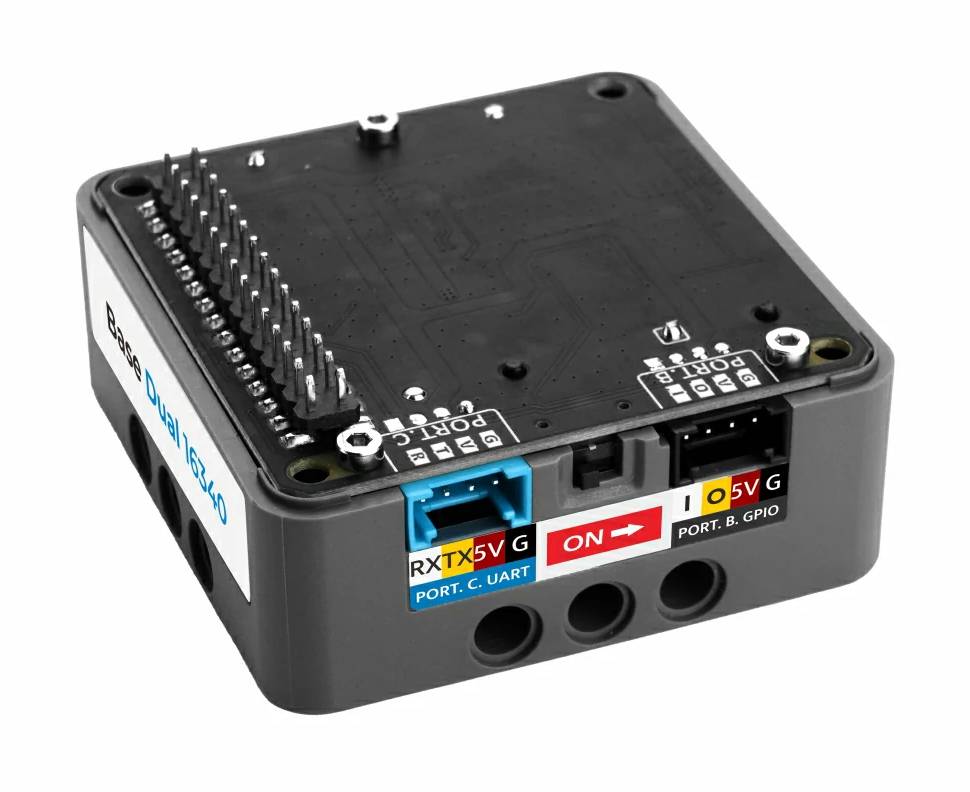

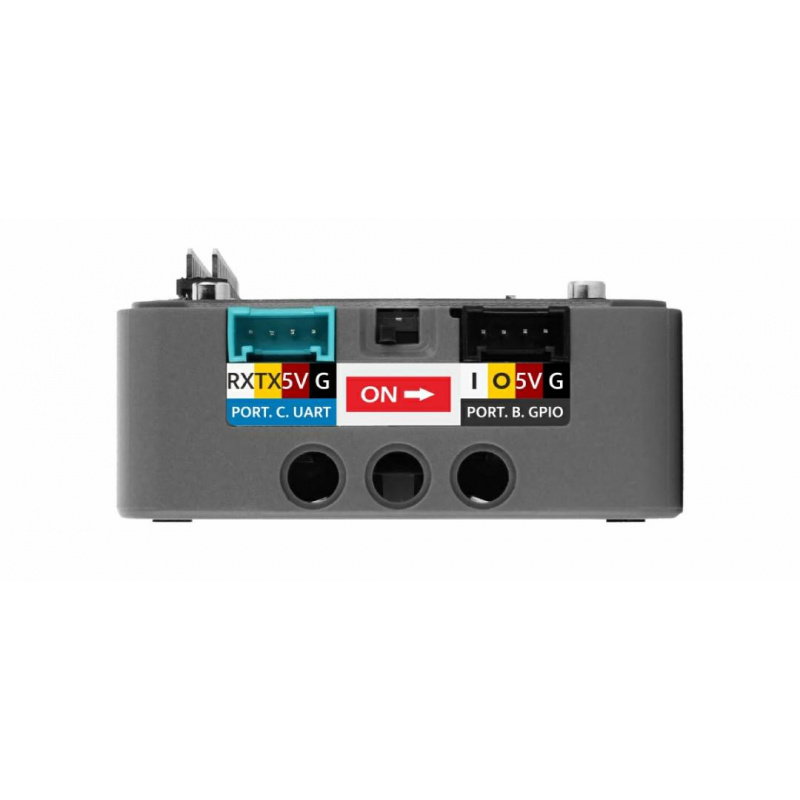

Dvě rozhraní Grove poskytují přístup k GPIO a UART a umožňují připojení dalších senzorů, modulů a periferií.
M5Stack Base Dual 16340 se ukáže jako mobilní zdroj energie pro projekty M5Stack.
Technické specifikace základny M5Stack Dual 16340 A179
- Typ baterie: 16340 Li-Ion
- Počet baterií: 2
- Způsob připojení baterie: paralelní
- Kapacita jedné baterie: 700 mAh
- Celková kapacita: 1400 mAh
- Jmenovité napětí baterie: 3,7 V DC
- Napětí pro vypnutí nabíjení: 4,2 V ± 0,03 V DC
- Nabíjecí teplota: 0 °C až 45 °C
- Standardní nabíjecí proud: 0,2 C
- Teplota během standardního vybíjení: -20 °C až 60 °C
- Standardní vybíjecí proud: 0,2 C
- Maximální vybíjecí proud: 3 C
- Vypínací napětí při vybíjení: 2,75 V DC
- Systém monitorování napájení: INA226
- Systém ochrany baterie: DW01A
- Sledované parametry: napětí, proud a výkon
- Rozhraní monitorovacího systému: I2C
- Ovládání výkonu: Posuvný spínač
- Ochrana proti nadproudu: ano
- Ochrana proti přepólování: ano
- Hlavní rozhraní: M5-Bus
- Rozšiřující rozhraní: 2 x HY2.0-4P
- PORT B: GND, 5V, GPIO výstup, GPIO vstup
- PORT C: GND, 5V, TXD, RXD
- Spotřeba proudu v pohotovostním režimu bez baterie: 1,10 mA při 4,2 V
- Spotřeba proudu v pohotovostním režimu s baterií: 33,41 mA při 4,2 V
- Provozní teplota modulu: 0 °C až 40 °C
- Rozměry: 54 x 54 x 21 mm
- Hmotnost: 66,4 g
Obsah sady
- 1x M5Stack Base Dual 16340
- 2x baterie 16340 700 mAh
- 1x imbusový klíč ve tvaru L 2,5 mm pro šrouby M3
- 2x šroub M3 x 20 mm
- 2x šroub M3 x 22 mm
- 2x šroub M3 x 25 mm
