Popis produktu: 150cm digitální snímač vzdálenosti - Waveshare
Digitální senzor vzdálenosti, který detekuje překážky. Vysílač generuje modulovanou vlnu s frekvencí 180 kHz, zatímco přijímač zachycuje odražené světlo. Modul pracuje s napětím od 2,5 V do 5 V. Má digitální výstup, díky čemuž je kompatibilní s většinou modulů pro uvedení do provozu , včetně Raspberry Pi a Arduino . Maximální dosah senzoru je 150 cm.

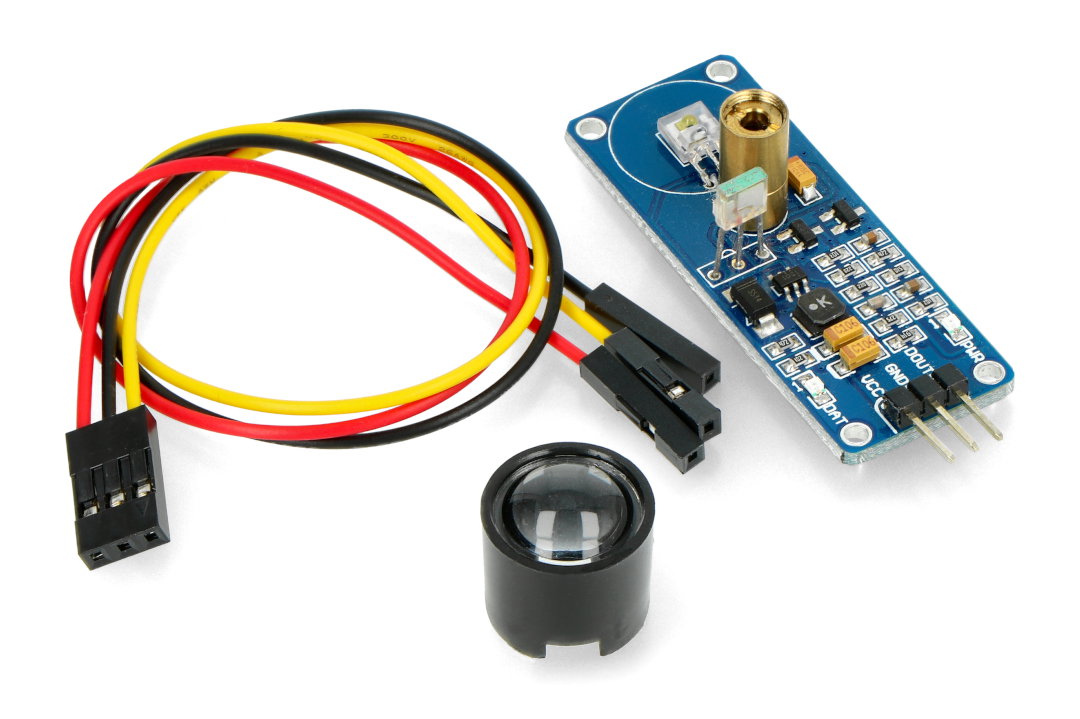

Propojovací kabely se zásuvkami jsou připojeny k modulu
|
Produkt je kompatibilní s Arduino Výrobce připravil uživatelskou příručku s ukázkovým programem pro Arduino a STM32 . |
Připojení senzoru

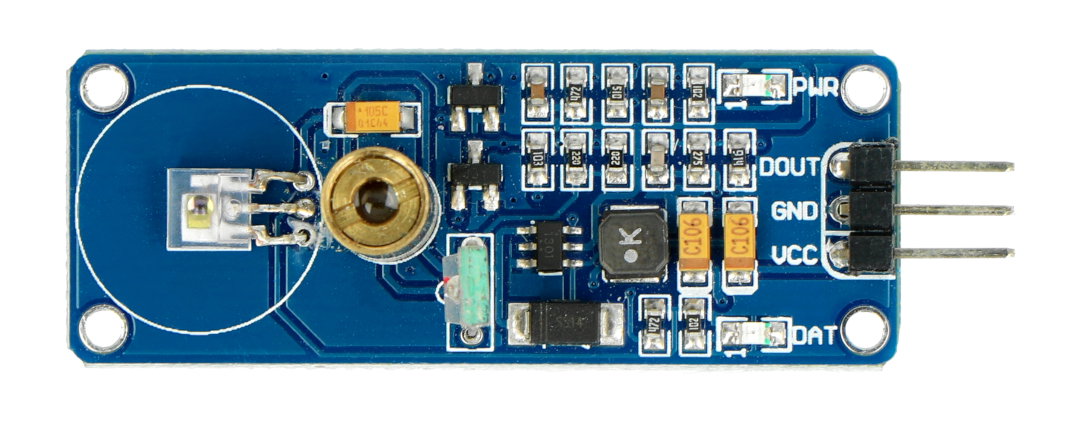

Zařízení má tři piny s pájenými konektory goldpin - rozteč 2,54 mm.
| Pin | Popis |
|---|---|
| VCC | Napájecí napětí: 2,5 V až 5 V. |
| GND | Hmotnost systému. |
| DOUT | Digitální výstupní signál. Vysoký stav znamená, že byl objekt detekován v daném rozsahu. |
Specifikace snímače vzdálenosti
- Napájecí napětí: 2,5 V až 5 V
- 1 x DOUT digitální výstup
- Vzdálenost měření:
- efektivní: 0,8 m
- maximálně: 150 cm
- Vlnová délka emitovaného světla: 650 nm
- Vlnová délka přijímaného světla: 650 až 950 nm
- Na základě čipu PT1301
- Dvě stavové LED diody signalizující napájení a detekci dešťových srážek
- Rozměry: 53 x 18 mm
|
Pozornost! Při používání snímače buďte velmi opatrní a nemiřte laserovým paprskem směrem k očím. |
