Popis produktu: E-paper display - 3,52'' 360 x 240 px - černá/bílá - SPI - Waveshare 22698
Dvoubarevný displej ze-papíru od Waveshare . Používá se ve čtečkách elektronických knih a elektronických časopisech. Úhlopříčka obrazovky je 3,52" a rozlišení 360 x 240 px . Displej využívá pro komunikaci rozhraní SPI a spolupracuje s deskami jako Raspberry Pi, Jetson Nano, Arduino, STM32 atd.
Produkt kompatibilní s Raspberry Pi a Arduino!
Výrobce poskytuje wiki stránku produktu , která usnadňuje zahájení práce s displejem – podívejte se na to!

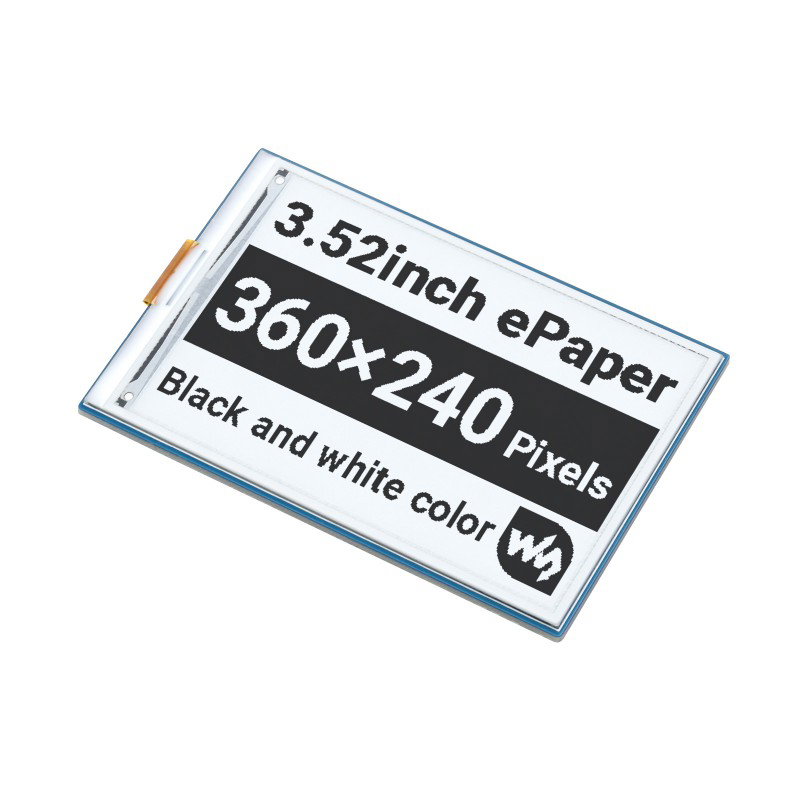

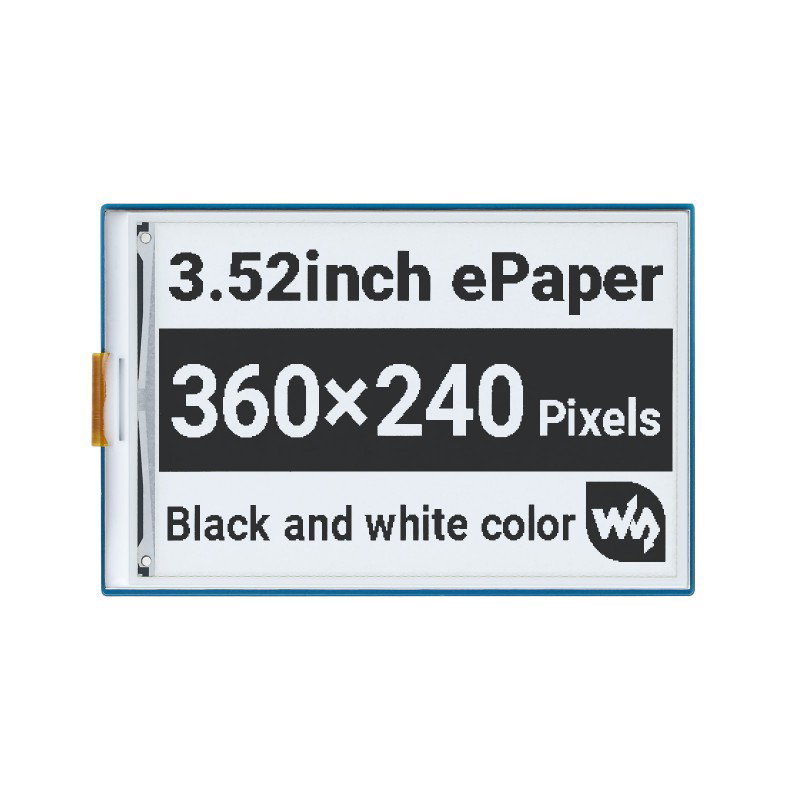

Displej e-papíru - 3,52'' 360 x 240 px - černá/bílá - SPI - Waveshare 22698.
technologie e-papíru.
Co je zobrazení „e ink e paper“?
DisplejeE-Paper využívají k zobrazení technologii mikrokapsle elektroforetické: nabité částice suspendované v čiré kapalině se při působení elektrického pole přesunou ke stranám mikrokapsle, čímž se mikrokapsle stane viditelnou odrazem okolního světla, stejně jako tradiční potištěný papír. Displej E-Paper Display jasně zobrazuje obrázky/texty pod lampou nebo přirozeným světlem, nevyžaduje podsvícení a pozorovací úhel téměř 170°. Tento typ displeje se obvykle používá ve čtečkách elektronických knih kvůli jeho efektu podobnému papíru.
Hlavní vlastnosti obrazovky e-papíru
- Žádné podsvícení, zobrazuje poslední obsah na dlouhou dobu, i když je odpojeno napájení
- Velmi nízká spotřeba energie, energie potřebná pouze k obnovení obrazu
- Rozhraní SPI, kompatibilní s Arduino , Raspberry Pi , STM32 , Jetson Nano atd.
- Vestavěný regulátor napětí kompatibilní s deskami 3,3V/5V
Doporučené použití
Displeje E-paper se vyznačují velmi nízkou spotřebou energie, díky čemuž jsou ideální pro:
- Zobrazujte štítky a ceny v supermarketech
- Prezentace uživatelských dat na konferencích
- Reprezentovat popisy nemocí a diagramy pacientů v nemocnicích
E-papírové obrazovky se vyznačují velmi nízkou spotřebou energie.

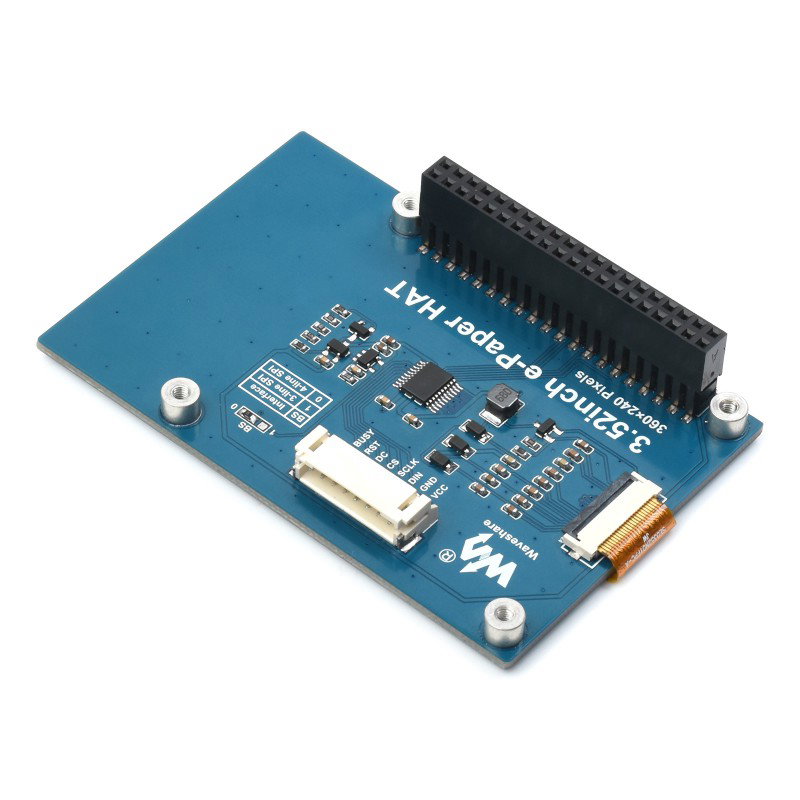

Vedení štítu.

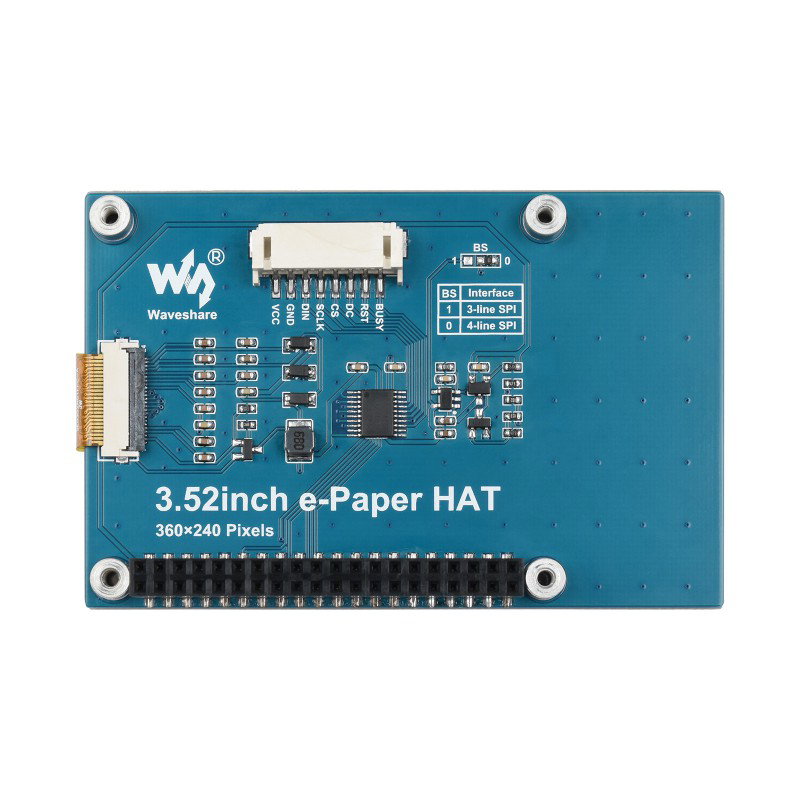

Popis pinu
- VCC - napájecí napětí 3,3V / 5V
- GND - systémové uzemnění
- Linka DIN - MOSI sběrnice SPI
- CLK - SCK linka sběrnice SPI
- CS - Výběr čipu SPI (aktivováno nízkým stavem)
- DC - kolík pro výběr dat / příkazů (vysoký stav pro data, nízký stav pro příkazy)
- RST - reset, aktivován nízkým stavem
- BUSY - výstupní pin obsazeného stavu, aktivovaný vysokým stavem
specifikace displeje e-papíru
- Typ: e-papír, pasivně reflexní
- Napájecí napětí: 3,3 V nebo 5 V
- Rozhraní: SPI
- Barva displeje: černá a bílá
- Úhlopříčka: 3,52''
- Rozlišení: 360 x 240 px
- Stupně šedi: 2
- Doba úplného obnovení: 1,5 s
- Obnovovací spotřeba energie: méně než 25 mW
- Spotřeba proudu v pohotovostním režimu: méně než 0,01 uA
- Pozorovací úhel: přes 170°
- Rozměry pixelů: 0,207 x 0,207 mm
- Rozměry modulu: 86,5 x 57 mm
- Rozměry displeje: 74,51 x 49,67 mm
Obsah sady
- Displej e-papíru – 3,52'' 360 x 240 px – černobílý – SPI
- 8pinový propojovací kabel, 20 cm dlouhý
