Popis produktu: A7670E LTE Cat-1 HAT pro Raspberry Pi, vícepásmový, 2G GSM/GPRS, LBS - Bezdrátový komunikační modul - Waveshare 20049
Modul A7670E Cat-1 HAT podporuje bezdrátové komunikační režimy včetně LTE-TDD, LTE-FDD, GSM , GPRS a EDGE s rychlostí stahování 10 Mbps a rychlostí odesílání 5 Mbps. Podporuje operační systémy Windows/Linux a několik síťových protokolů. Velikost modulu je stejná jako u řady SIM7000/SIM7070. AT příkazy jsou většinou kompatibilní s řadou SIM7600. Je vhodný pro aplikace IoT, jako je vzdálené zpracování informací, monitorovací zařízení, POS, průmyslové routery, vzdálená diagnostika a další.
Produkt je kompatibilní s Raspberry Pi.
Výrobce poskytuje wiki stránku produktu , kde najdete uživatelskou příručku.

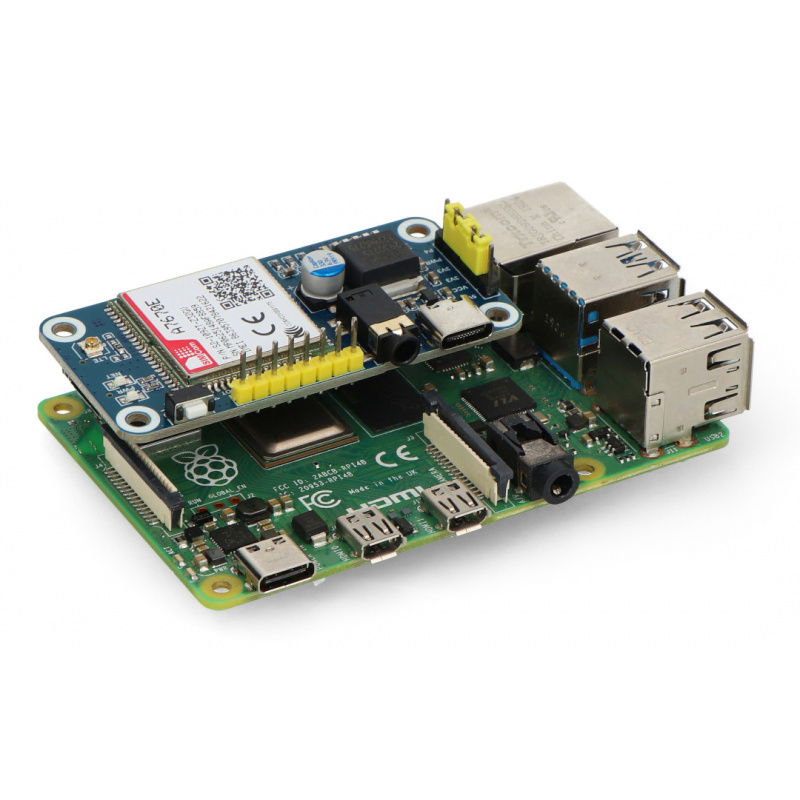

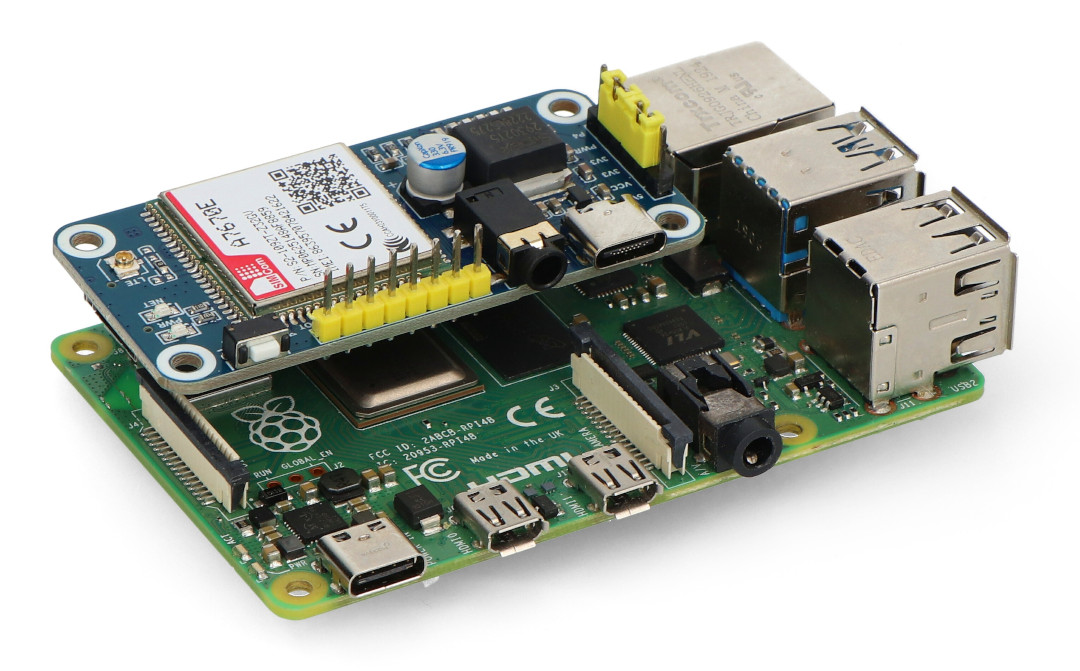

A7670E LTE Cat-1 HAT pro Raspberry Pi , vícepásmový, 2G GSM / GPRS, LBS - bezdrátový komunikační modul - Waveshare 20049.

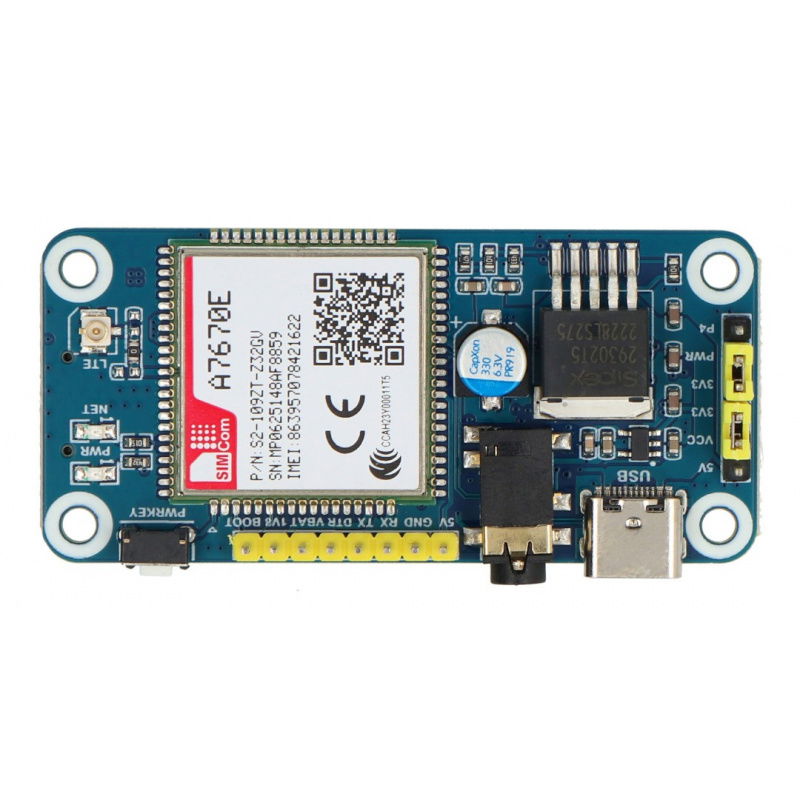

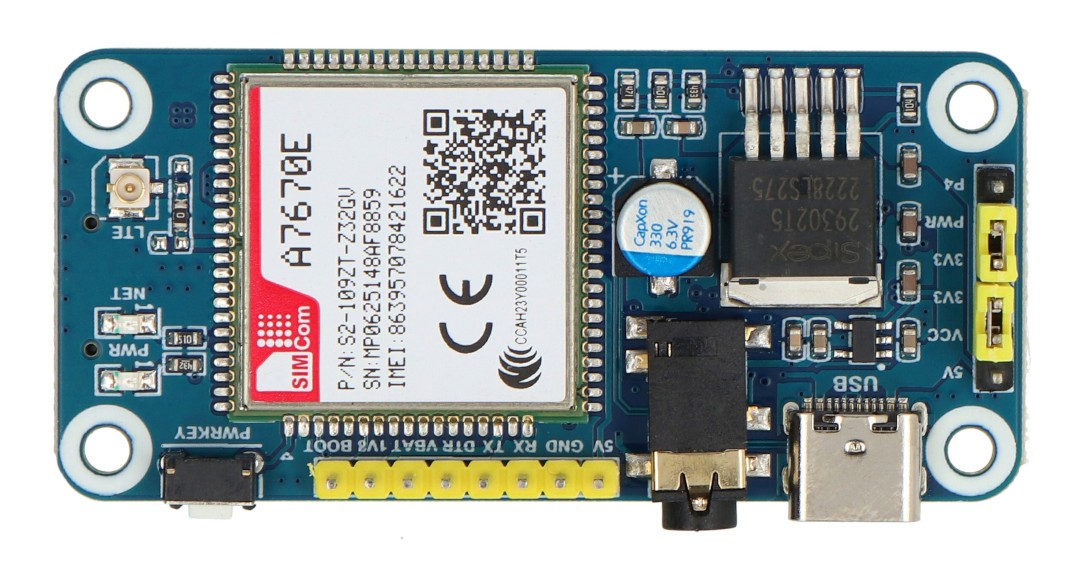

Popis pinů modulu.
Klíčové vlastnosti A7670E Cat-1 HAT
- Podporuje minipočítače Raspberry Pi díky 40pinovému I/O konektoru
- Podporuje protokoly včetně TCP/IP, HTTP(s), MQTT(s), FTP(s) a SSL
- Podporuje dial-up, telefonní hovory a SMS
- Podporuje určování polohy základnové stanice LBS, schopné získat informace o přibližné poloze prostřednictvím mobilní sítě
- Funkce TTS (Text To Speech), čínský/anglický text lze převést na mluvená slova
- Vestavěné rozhraní USB pro testování AT příkazů, síťové komunikace atd.
- Vestavěný audio konektor pro nahrávání zvuku, telefonování, poslech výsledné řeči TTS atd.
- Vyhrazené běžně používané řídicí piny modulu A7670X usnadňují připojení k hostitelským deskám, jako je Arduino/STM32
- Slot pro SIM kartu, podporuje SIM karty 1,8 V/3 V
- 2 x LED indikátory, snadné sledování pracovního stavu
- Vestavěný převodník napětí, provozní napětí lze konfigurovat na 3,3 V nebo 5 V pomocí propojky
- Zahrnuje programovací příklady a instrukce (příklady pro Raspberry Pi/Arduino/STM32)
Specifikace A7670E Cat-1 HAT
- LTE kat. 1: LTE-FDD: B1, B3, B5, B7, B8, B20
- 2G: GSM/GPRS/EDGE: 900/1800 MHz
- Textová zpráva:
- Podporované typy: MT, MO, CB, Text, PDU
- Paměť: USIM karta (CB nelze uložit na SIM kartu)
- Zvuková funkce: Standardní 3,5mm audio jack pro audio vstup/výstup
- Napájení: 5V
- Napájecí napětí: 5V / 3,3V
- Provozní teplota: -30 °C až 80 °C
- Skladovací teplota: -45 °C až 90 °C
- Rozměry: 65 × 30,5 mm
- Hmotnost: 0,07 kg

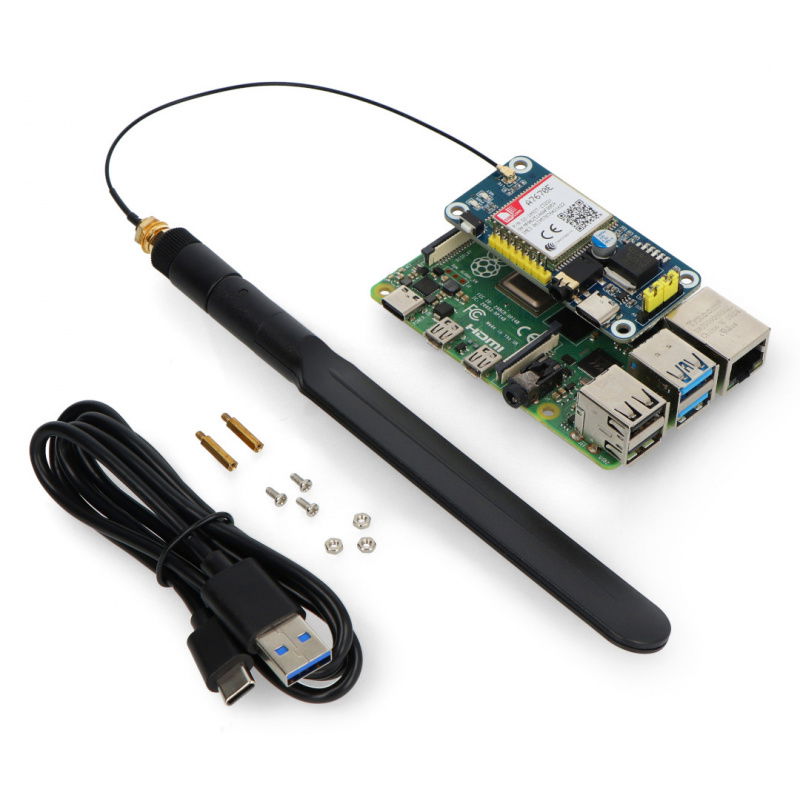

Obsah sady
- 1 x A7670E Cat-1 HAT
- 1× LTE anténa
- 1 x kabel USB A - USB C
- 1 x Sada šroubů pro RPi
Modul je kompatibilní s Raspberry Pi. Sada neobsahuje minipočítač; lze jej zakoupit samostatně .
