Popis produktu: Modul navigačního přepínače - joystick s tlačítkem - I2C - Qwiic - SparkFun PRT-27576
Navigační přepínač SparkFun Qwiic je malé, ale velmi funkční příslušenství, které do vašeho projektu přináší možnost ovládání pomocí 5směrných tlačítek. Díky systému Qwiic lze modul snadno připojit k dalším komponentám bez nutnosti pájení. Vestavěné ovládací tlačítko podporuje pět směrů: nahoru, dolů, vlevo, vpravo a prostřední stisknutí . Navíc má vestavěnou RGB diodu , která umožňuje vizuální sledování interakce s tlačítkem. Kromě toho podporuje konfigurovatelné I2C adresy , což umožňuje snadné rozšíření o další tlačítka ve stejném systému. Je ideální pro řešení vyžadující přesné a rychlé ovládání, jako jsou roboti, navigační systémy nebo uživatelská rozhraní.
Modul navigačního přepínače - joystick s tlačítkem - I2C - Qwiic - SparkFun PRT-27576.
Navigační přepínač je malé, ale velmi funkční příslušenství, které do vašeho projektu vnáší ovládání pomocí 5směrných tlačítek.Speciální funkce

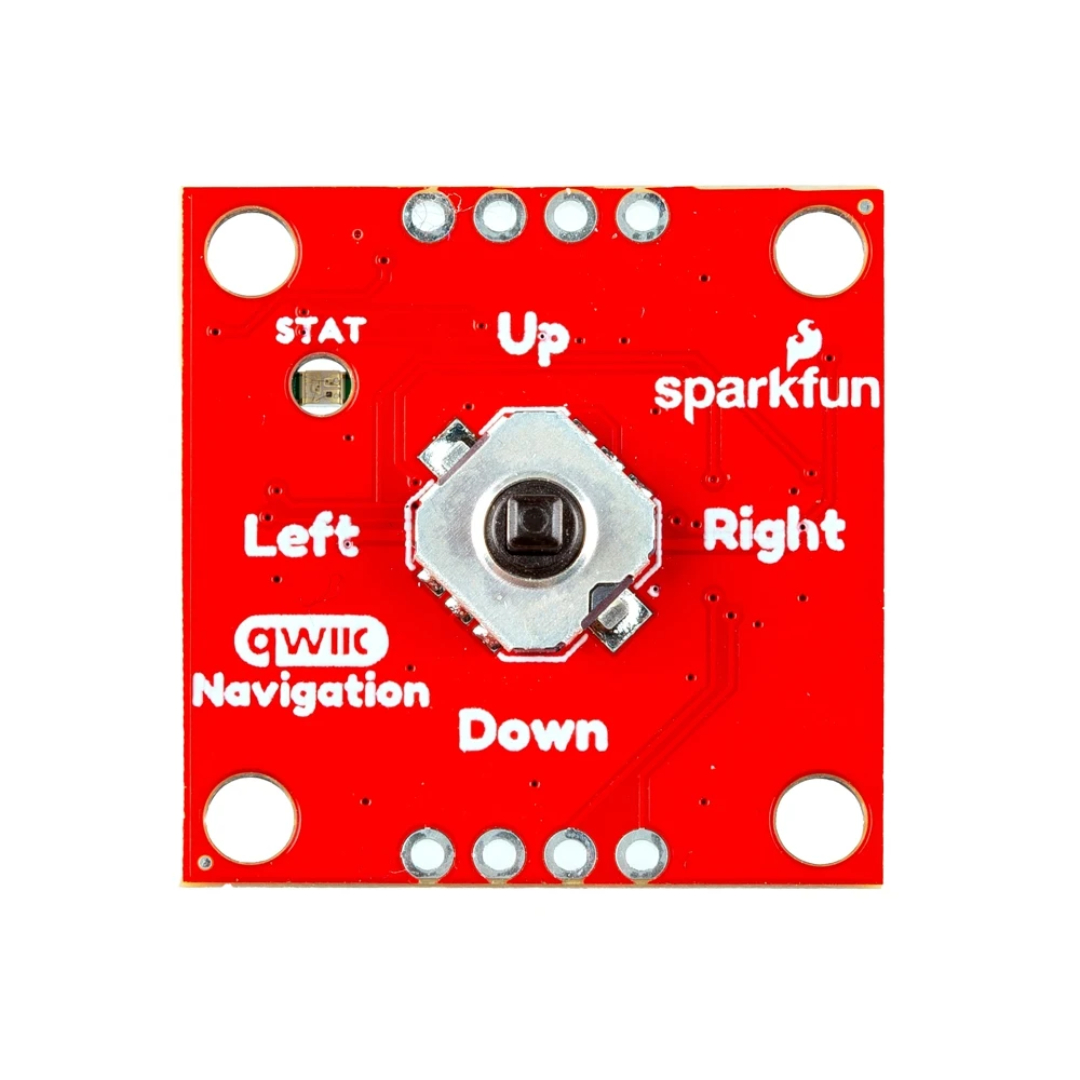

- Pětisměrné tlačítko - umožňuje snadnou navigaci v systémech, výběr možností nabídky a ovládání
- RGB LED - vizuální zpětná vazba o stavu tlačítek
- 8bitový expandér I2C PCA9554 - podporuje čtyři směrová tlačítka a centrální tlačítko, které informuje mikroprocesor o stisknutí
- I2C s možností konfigurace adresy - umožňuje snadné připojení více tlačítek v jednom systému
- Široká kompatibilita - ideální volba pro projekty založené na Arduinu a dalších platformách založených na I2C
- Systém Qwiic - snadné připojení bez nutnosti pájení s dalšími komponenty systému
Aplikace v praxi
- Ovládání robota: tlačítko umožňuje pohodlné ovládání směrů a provádění různých akcí
- Navigace v menu: ideální pro zařízení, která vyžadují navigaci v menu pomocí tlačítek
- Projekty internetu věcí (IoT): Využití v chytrých zařízeních ke sběru uživatelských vstupů
- Dálkové ovládání: lze použít v malých dálkových ovladačích k ovládání zařízení na dálku
Díky systému Qwiic lze modul snadno připojit k dalším komponentám bez nutnosti pájení.
Modul podporuje konfigurovatelné I2C adresy, což umožňuje snadné rozšíření o další tlačítka ve stejném systému.Technické specifikace navigačního přepínače Qwiic
- Napájecí napětí: 3,3 V
- Typ přepínače: 5polohové ovládací tlačítko
- I/O čip: PCA9554 8bitový expandér I2C I/O
- Konektory Qwiic: 2x horizontální konektory Qwiic
- Pull-up rezistory I2C: 2,2 kΩ

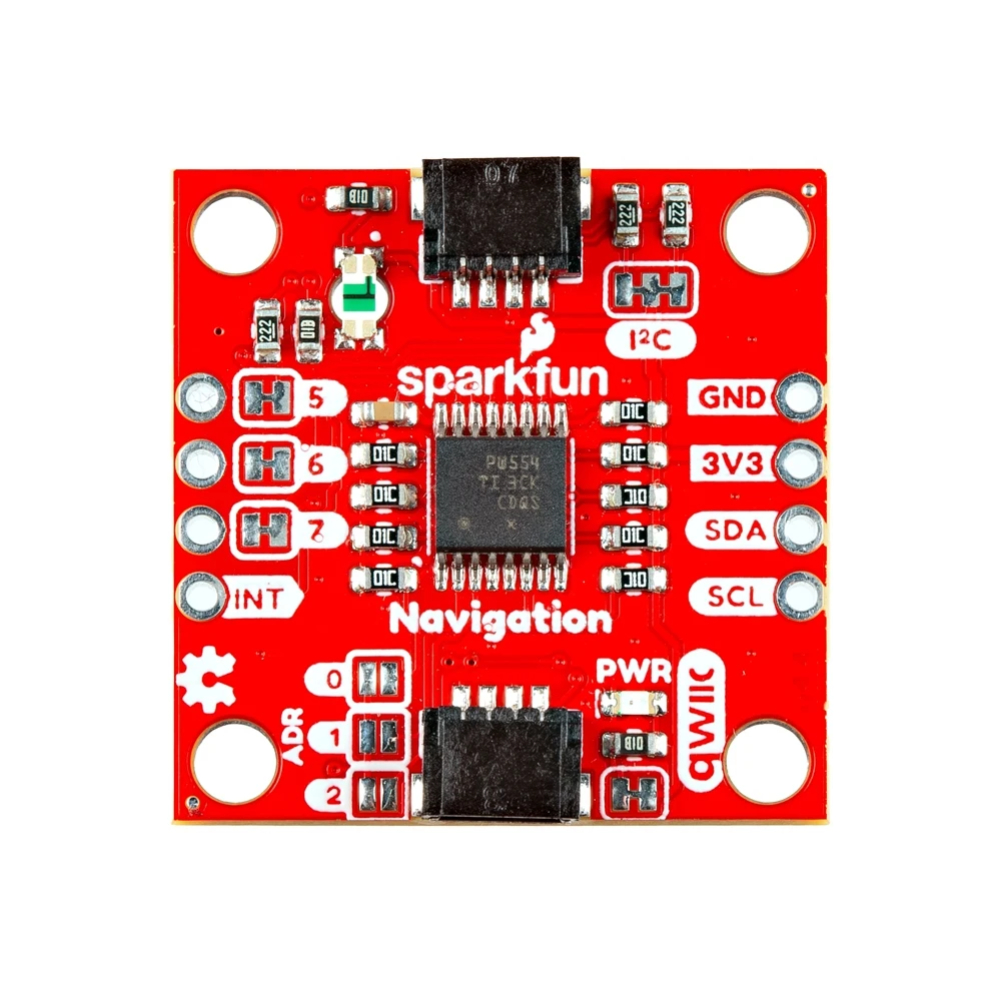

- PTH konektory:
- GND: zem
- 3V3: napětí 3,3V
- SDA: I2C data
- SCL: I2C hodiny
- INT: přerušení, aktivní nízká úroveň
- GPIO5, GPIO6, GPIO7: vstupy / výstupy (GPIO)
- LED diody:
- Stavová RGB LED: Neadresovatelná RGB LED (červená, zelená, modrá)
- Červená LED dioda napájení (PWR)
- GPIO LED: 3 LED (červená - GPIO7, zelená - GPIO6, modrá - GPIO5)
- Adresa I2C:
- Dostupné adresy: 0x20 (výchozí), 0x21, 0x22, 0x23, 0x24, 0x25, 0x26, 0x27

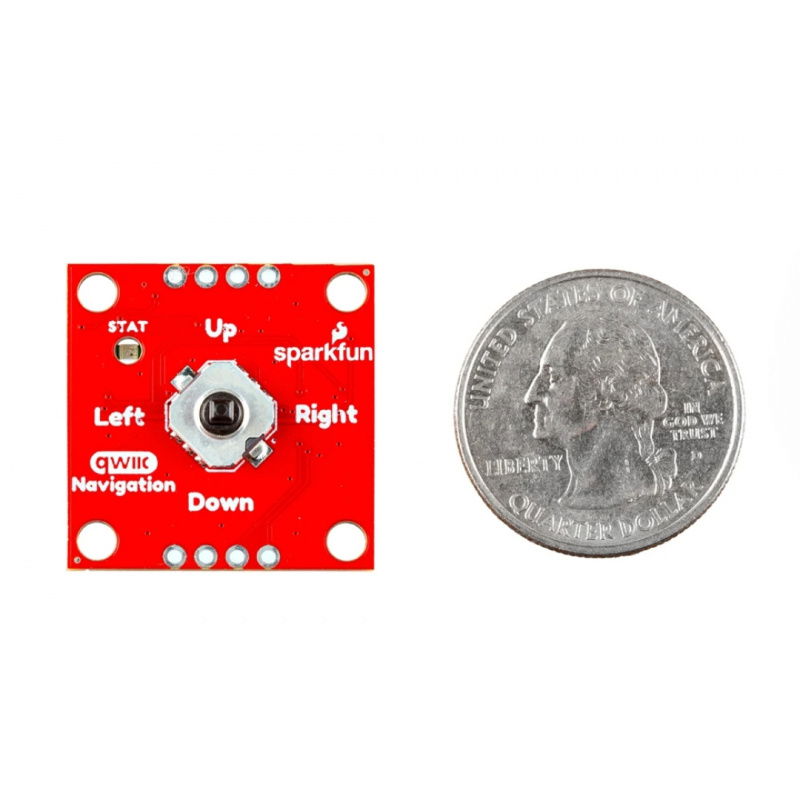

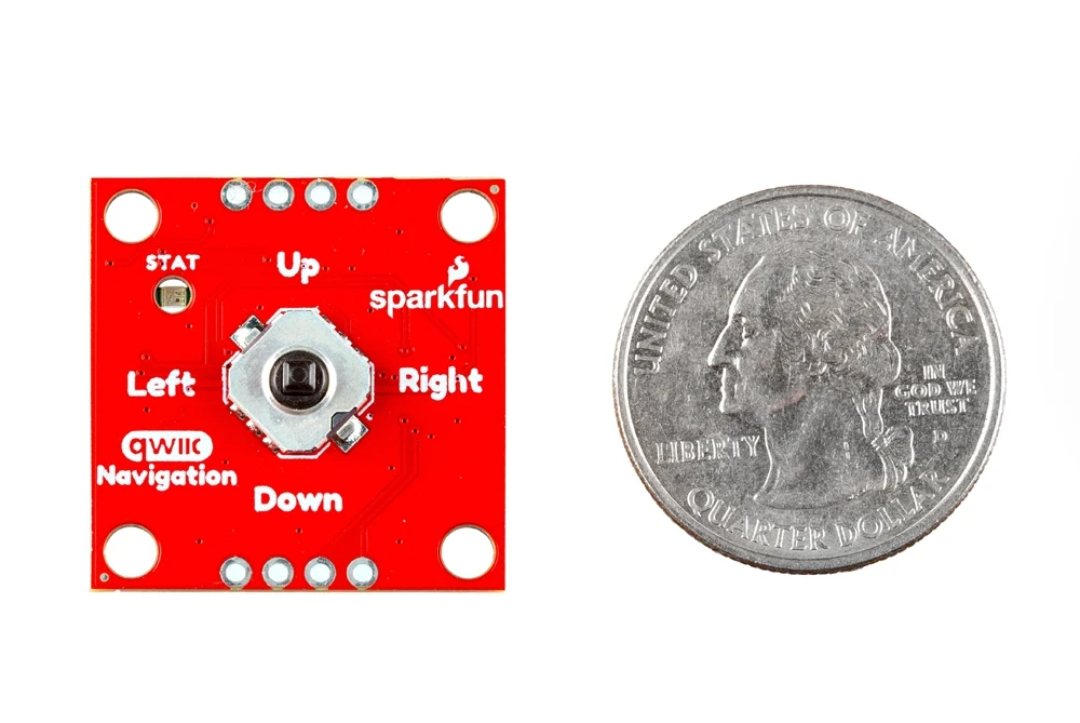

- Rozměry desky: 25,4 x 25,4 mm
- Hmotnost: 2,6 g
