Popis produktu: NeoSlider I2C - posuvný potenciometr se 4 NeoPixely - Adafruit 5295
Adafruit NeoSlider je posuvný potenciometr se 4 LED diodami NeoPixel . Ke komunikaci využívá protokol I2C. Malý mikrokontrolér vestavěný do modulu převádí příkazy ze sběrnice I2C na analogové hodnoty (potenciometr), což umožňuje ovládání NeoPixelů. Výrobek je vybaven konektory Stemma QT / Qwiic. K dispozici jsou čtyři propojky , které umožňují změnit adresu z výchozí 0x30 na libovolnou hodnotu až do 0x3F, takže jeden vodič může používat až 16 posuvníků.
Výrobce pro modul poskytuje knihovnu Arduino a ukázkový kód CircuitPython .
NeoSlider I2C - posuvný potenciometr se 4 NeoPixely - Adafruit 5295 .
NeoSlider I2C - Adafruit 5295 .
Inovativní řešení
NeoSlider I2C je speciálně navržená deska plošných spojů se speciálním sliderem uprostřed, kompatibilní s 3V a 5V logickými obvody . Standard STEMMA QT je kompatibilní s konektory SparkFun Qwiic I2C. To umožňuje provádět nepájené spoje mezi vývojovou deskou a rotačním kodérem nebo je propojit s celou řadou dalších senzorů a příslušenství pomocí kompatibilního kabelu. QT kabel není součástí sady .
Piny modulu
- VIN: napájecí kolík. Systém lze napájet napětím 3 nebo 5 V DC (pro napájení desky by mělo být uvedeno stejné napětí, jako je logická úroveň použitého mikrokontroléru)
- GND: systémové uzemnění
- SCL: hodinová linka sběrnice I2C (s 10 kΩ pull-up rezistorem)
- SDA: datová linka sběrnice I2C (s 10 kΩ pull-up rezistorem)
- INT: přerušit
- UPDI: Jednokolíkový sjednocený program a ladicí rozhraní pro ATtiny817. Tento pin je určen pro externí programování nebo ladění na čipu
Podrobný popis pinů modulu a informace o konfiguraci I2C adresových propojek naleznete v uživatelské příručce .

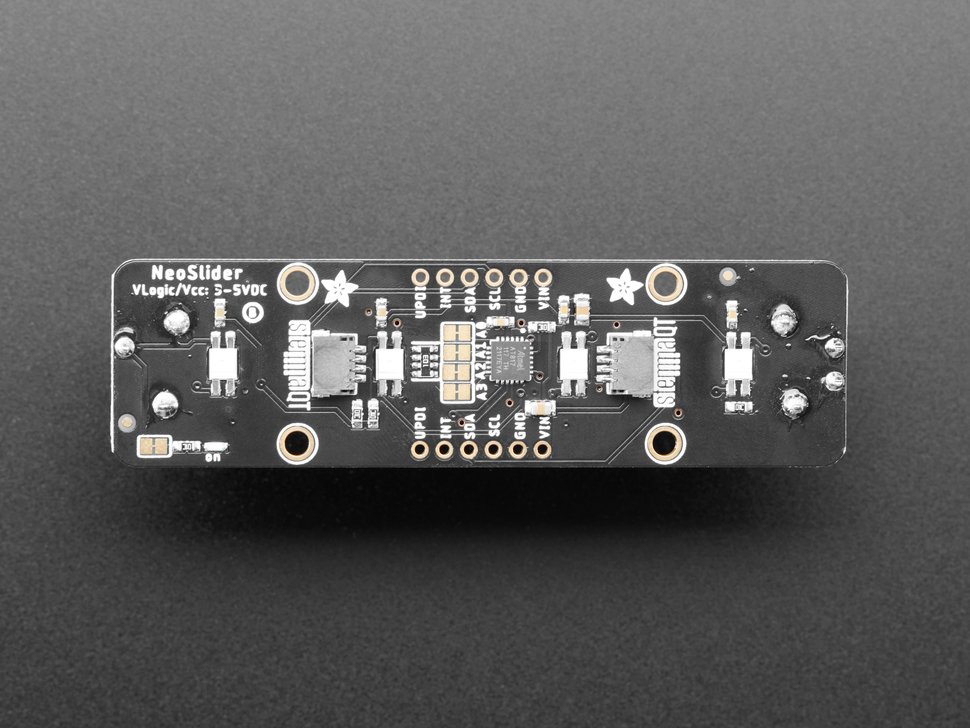

Vývody modulu NeoSlider I2C .
Prvky obsažené v sadě .
Specifikace NeoSlider I2C - Adafruit 5295
- Napájecí napětí: 3V / 5V
- Komunikační rozhraní: I2C
- Kompatibilní s konektory SparkFun Qwiic I2C
- Rozměry: 76,2 x 29,8 x 21,5 mm
- Hmotnost: 13,2 g
Obsah sady
- NeoSlider I2C - posuvný potenciometr se 4 NeoPixely - Adafruit 5295 *
- Goldpin pásek pro vlastní pájení
