Popis produktu: Level Shifter Breakout - převodník úrovně napětí 5 V - 3 V - STEMMA QT / Qwiic - Adafruit 5637
Adafruit Level Shifter Breakout je převodník úrovně napětí, který vám umožňuje získat výstupní napětí 3V ze vstupního napětí 3V na 5V . Má vestavěný stabilizátor napětí 3,3 V s kapacitou až 500 mA , umožňuje propojit moduly napájené 5 V se snímači s pracovním napětím 3,3 V. Level Shifter Breakout má výstupy ve formě pájecích plošek, stejně jako dva konektory STEMMA QT / Qwiic, takže jej lze použít s periferními zařízeními vybavenými tímto standardem konektorů - není nutné pájení.
Podívejte se také do uživatelské příručky výrobce.

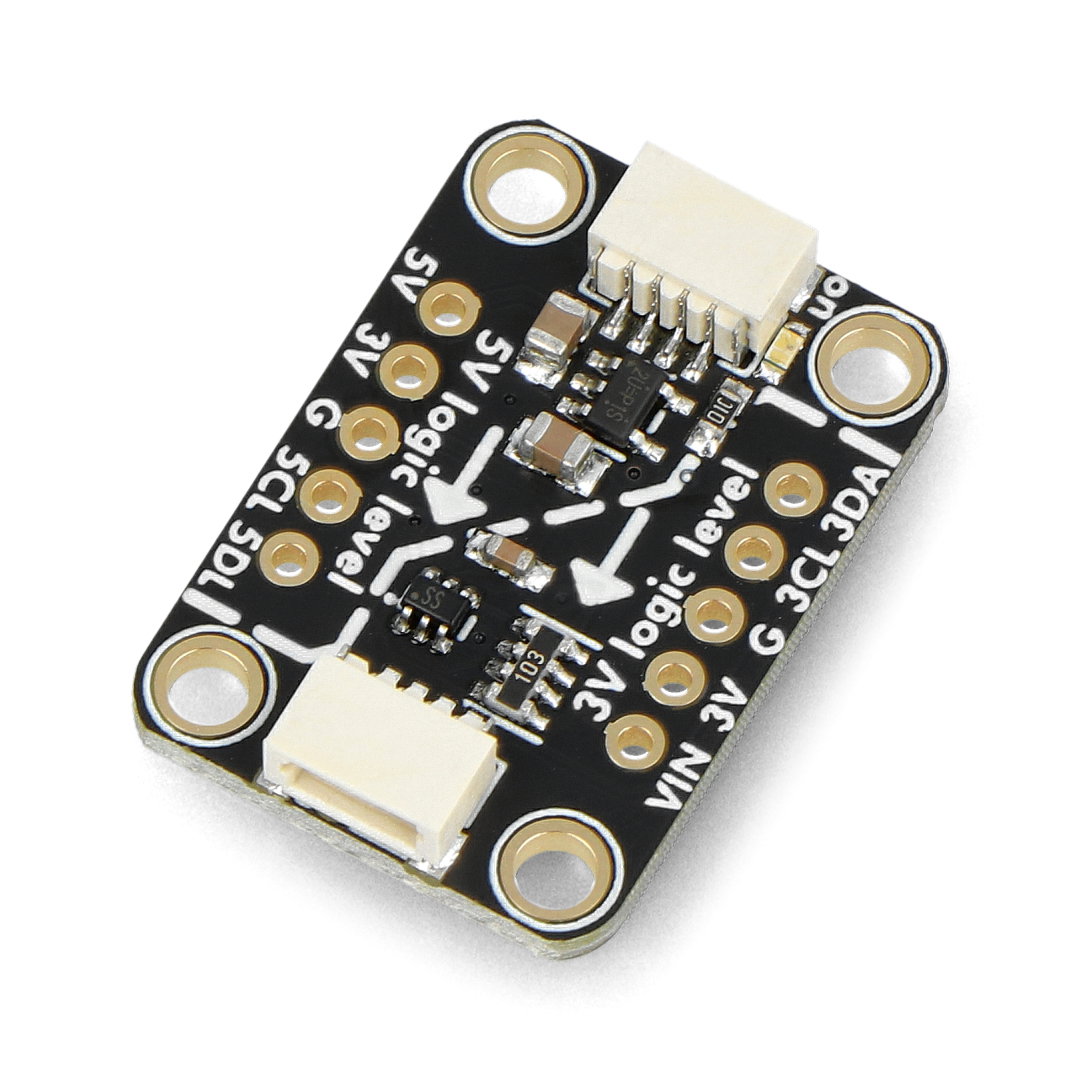

Level Shifter Breakout - převodník úrovně napětí 5 V - 3 V - STEMMA QT / Qwiic - Adafruit 5637.
Popis pinů a schéma zapojení
Modul má výstupy ve formě pájecích plošek, ke kterým by měly být připájeny konektory goldpin obsažené v sadě. Alternativně lze také použít konektory STEMMA QT / Qwiic, které nevyžadují pájení. Převodník by měl být připojen k vybraným modulům v souladu s následujícím popisem pinů:
- VIN / 5V - 5V vstupní napětí pin
- 3V3 - 3,3 V výstupní napětí pin
- G - hmotnost systému
- 5CL - I2C hodinová linka vstupního napětí od 3 V do 5 V
- 5DA - I2C datová linka vstupního napětí od 3V do 5V
- 3CL - I2C hodinová linka výstupního napětí 3 V
- 3DA - I2C datová linka výstupního napětí 3V
Příklad použití převodníku.

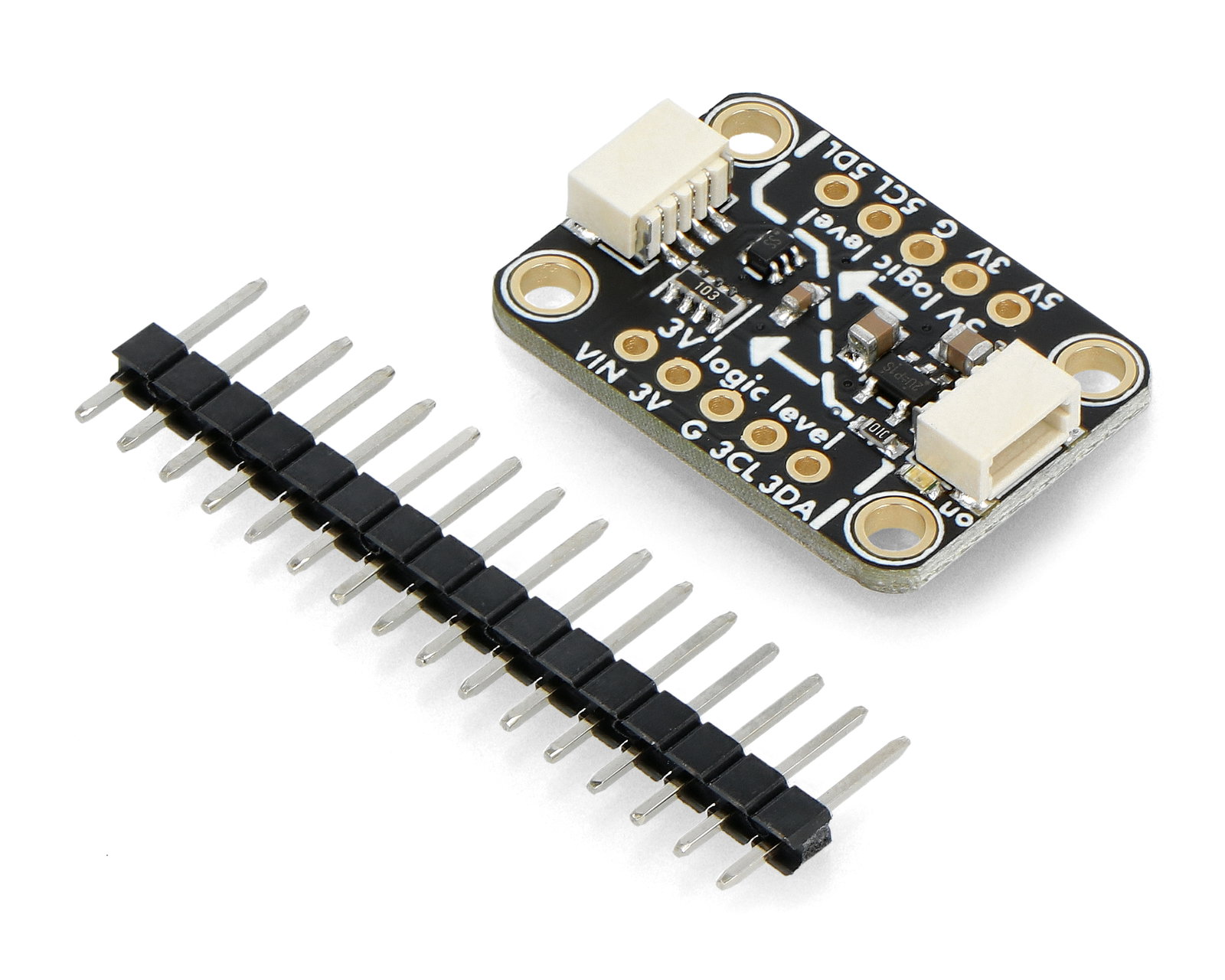

Komponenty obsažené v sadě.
Technická specifikace modulu
- Typ: měnič napětí
- Rozsah vstupního napětí: 3V až 5V
- Výstupní napětí: 3V
- Stabilizátor napětí: 3,3V 500mA
- Indikace stavu: vestavěná LED
- Konektory: 2x konektor STEMMA QT/Qwiic
- Rozměry desky: 25,4 x 18 x 4,8 mm
- Hmotnost: 1,8g
Obsah sady
- Level Shifter Breakout - převodník úrovně napětí 5 V - 3 V - STEMMA QT / Qwiic - 1 kus
- Proužek Goldpin 1x16 - rastr 2,54 mm - 1 kus
STEMMA QT/Qwiic konektor
Modul je vybaven konektory STEMMA QT / Qwiic , které jsou umístěny na obou krajních částech desky. Tento standard zvyšuje možnosti prototypování, výrazně zrychluje proces propojení s vývojovými deskami a širokou škálou dalších senzorů. To vše se děje bez nutnosti pájení a pouze s použitím vhodného kabelu.
