Popis produktu: Cytron SmartDriveDuo MDDS30 - dvoukanálový regulátor stejnosměrného motoru - 7 V - 35 V / 30 A
Tento dvoukanálový regulátor stejnosměrného motoru od společnosti Cytron disponuje funkcí SmartDrive , která podporuje čtyři různá komunikační rozhraní, včetně UART, PWM, RC a analogového výstupu . Díky tomu je regulátor ideální pro stavbu robotů ovládaných dálkovým ovládáním RC . Regulátor podporuje motory napájené napětím od 7 V do 35 V a proudem 30 A na kanál (až 80 A špičkového proudu). Rozměry desky jsou 101 x 96 x 42 mm.

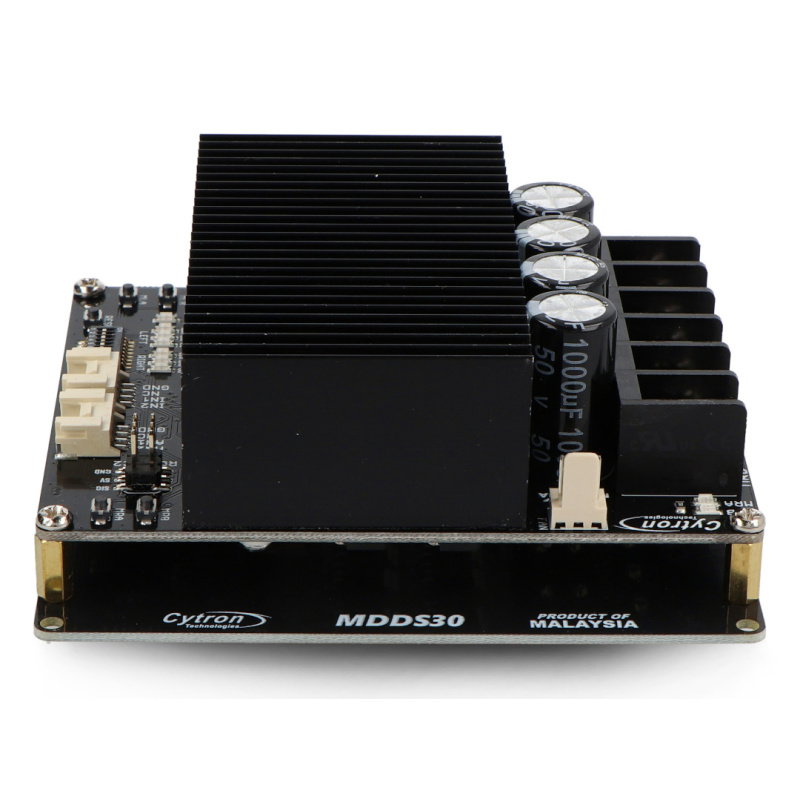

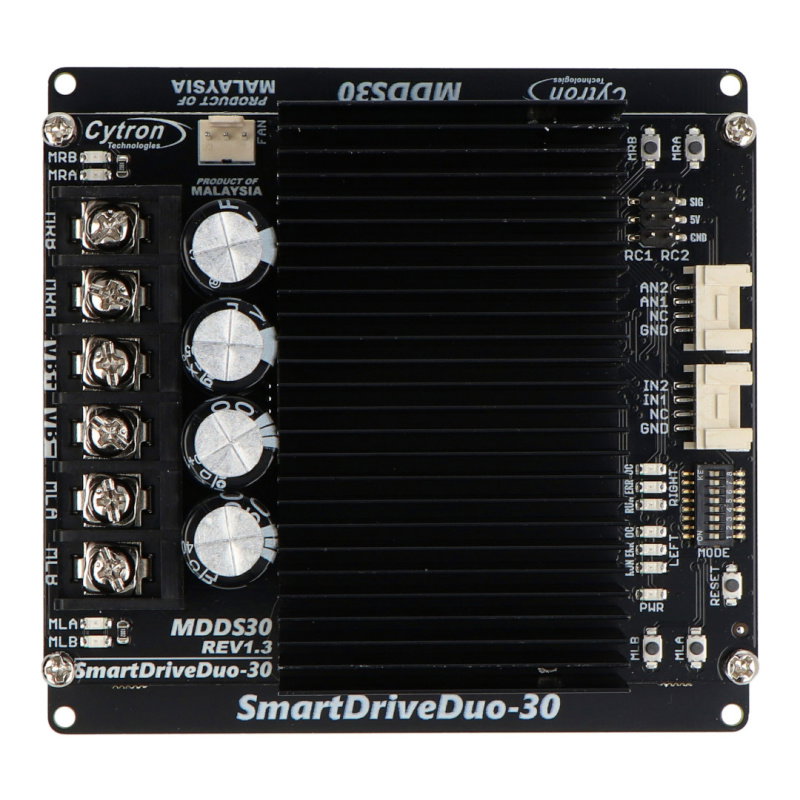

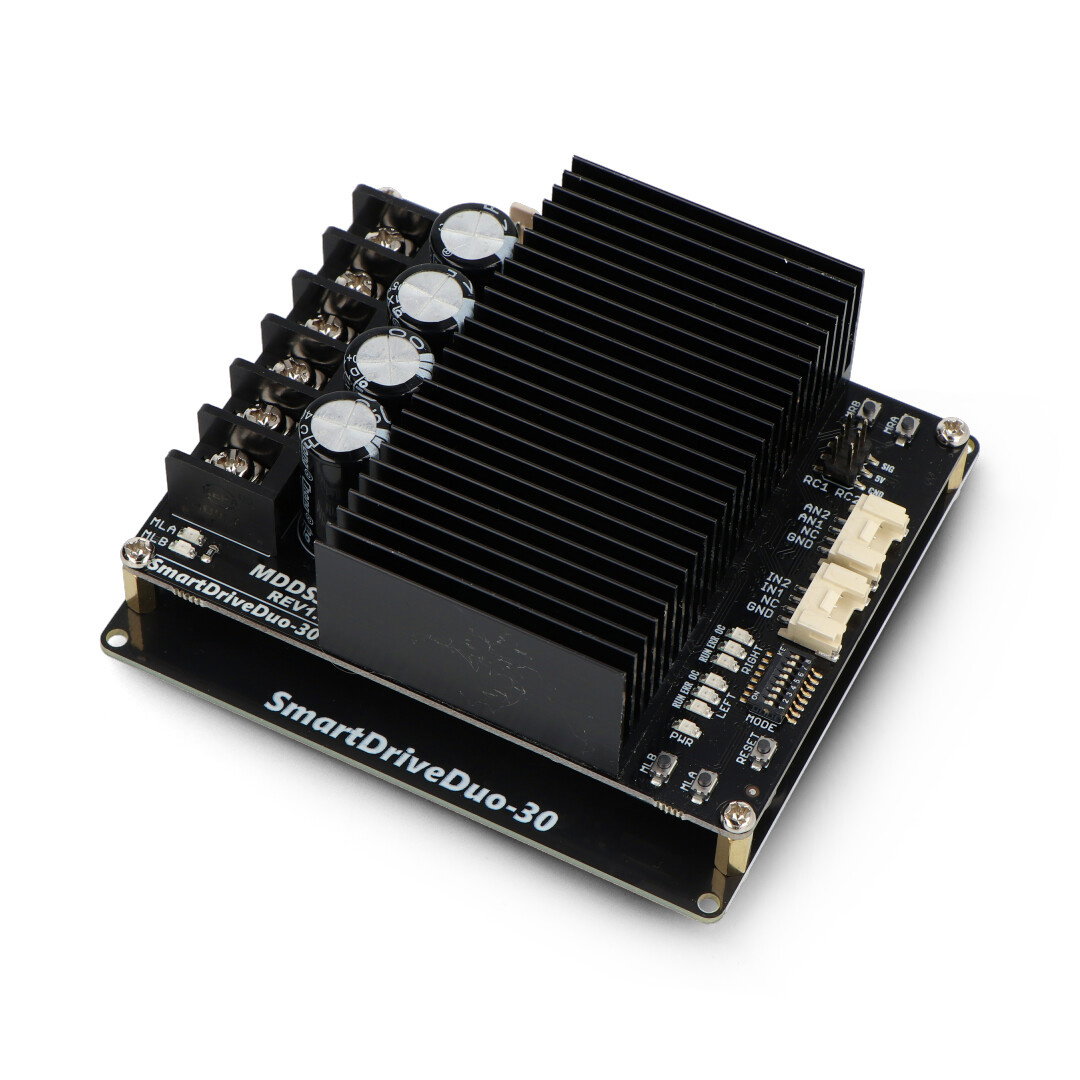

Dvoukanálový regulátor motoru MDDS30.
Podpora dvoukanálového regulátoru motoru - Cytron SmartDriveDuo MDDS30

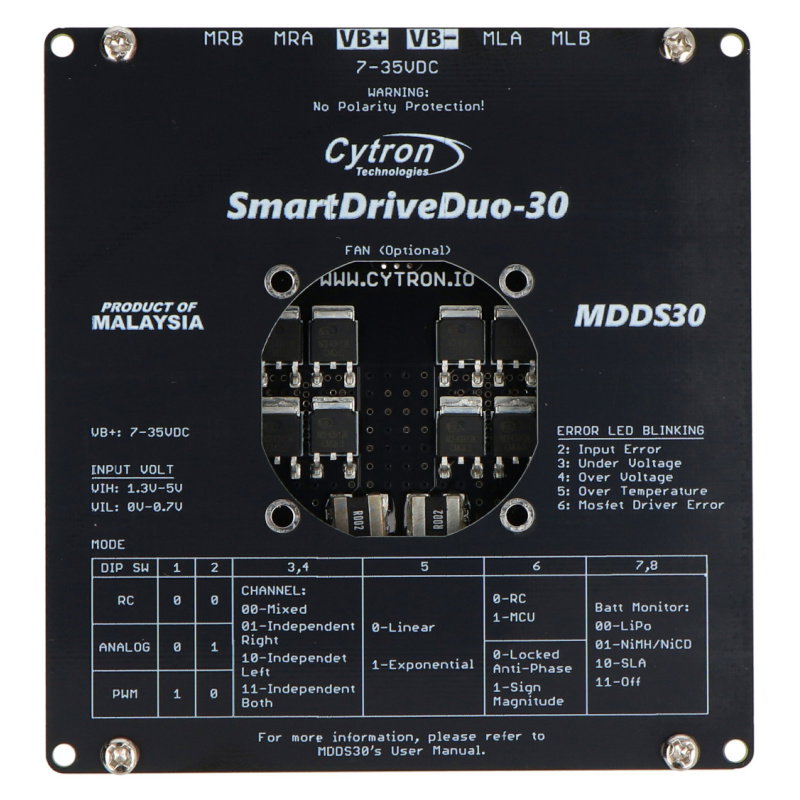

Řídicí jednotka motoru MDDS30 je vybavena funkcí SmartDriveDuo, která umožňuje komunikaci s regulátorem prostřednictvím čtyř různých rozhraní, včetně UART, PWM, RC (rádiové ovládání) a analogového výstupu . Výběr rozhraní se provádí pomocí DIP přepínače umístěného na desce. Podrobné informace o výběru rozhraní naleznete v uživatelské příručce. Výrobce připravil videa demonstrující ovládání modulu MDDS30 pomocí různých rozhraní:
Ovládání pomocí PWM signálu.
Ovládání pomocí analogového signálu.
Ovládání rádiovým signálem (RC).
Produkt kompatibilní s Arduinem Ukázkový kód a podrobné informace naleznete v uživatelské příručce . |
Bezpečnostní funkce dvoukanálového ovladače SmartDriveDuo MDDS30
Modul je vybaven ochranou proti nadproudu , která chrání regulátor před poškozením v případě zastavení motoru nebo připojení naddimenzovaného motoru. Pokud se motor pokusí odebírat větší proud, regulátor jej omezí na maximum. Regulátor je také vybaven ochranou proti přehřátí . Pokud se teplota desky zvýší, proudový limit se sníží. Regulátor je navíc vybaven přepínačem podpětí a přepětí , který slouží k deaktivaci výstupu regulátoru, když výstupní napětí klesne pod spodní nebo nad horní prahovou hodnotu.
| Pozor! Regulátor nemá ochranu proti přepólování, zvláštní pozornost je třeba věnovat způsobu připojení napájení modulu. |
Specifikace dvoukanálového regulátoru motoru - Cytron SmartDriveDuo MDDS30 - 7V - 35V / 30A
- Napájecí napětí: 7 až 35 V
- Maximální trvalý proud: 30 A
- Maximální okamžitý proud: 80 A
- Počet kanálů: 2
- Zabezpečení:
- Nadproud
- Podpětí
- Teplota
- Rozměry: 101 × 96 × 42 mm
- Hmotnost: 250 g

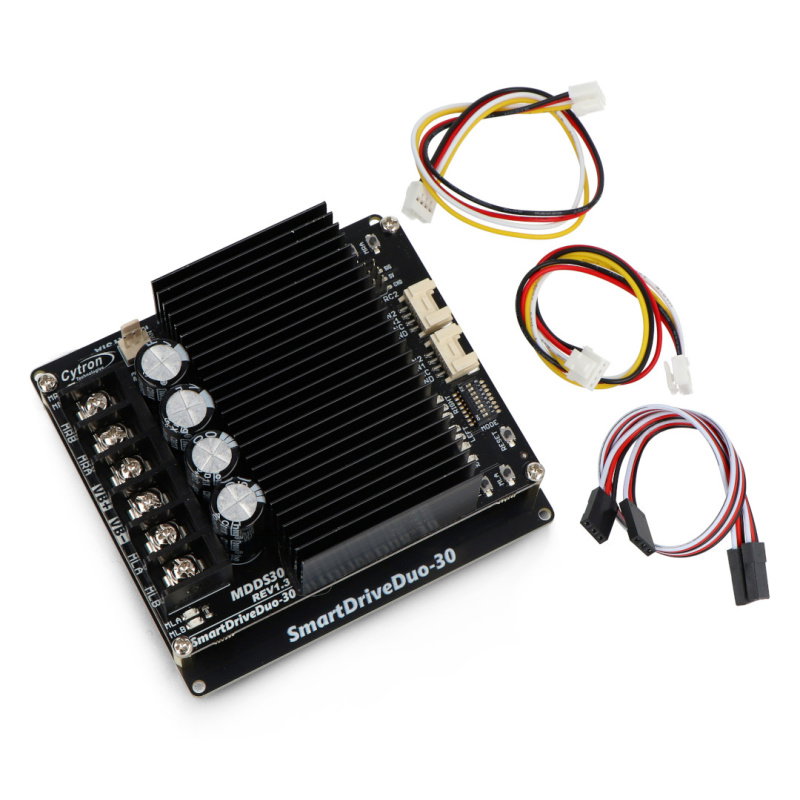

Obsah sady:
1 x Cytron SmartDriveDuo MDDS30 - dvoukanálový regulátor stejnosměrného motoru - 7V-35V/30A
2 x Grove - 4pinový/20cm kabel se západkou
2x 3pinový kabel 2561
