Popis produktu: SenseCAP Solar Node P1-Pro - komunikační uzel LoRa MeshCore - Seeedstudio 100023690
SenseCAP Solar Node P1-Pro od Seeedstudio je kompletní komunikační uzel určený pro vytváření a rozšiřování polních sítí LoRa MeshCore . Zařízení využívá energeticky úsporný mikrokontrolér nRF52840 , rádiový modul SX1262 a GNSS přijímač L76K s podporou GPS, GLONASS a Galileo. Předinstalovaný software MeshCore Repeater umožňuje rychlé nasazení jako víceúrovňového komunikačního uzlu. Napájení zajišťuje 5W solární panel a čtyři baterie 18650 a rozhraní Grove umožňuje rozšíření o další zařízení. Kryt má stupeň krytí IPX6 , takže je vhodný pro dlouhodobé venkovní instalace.

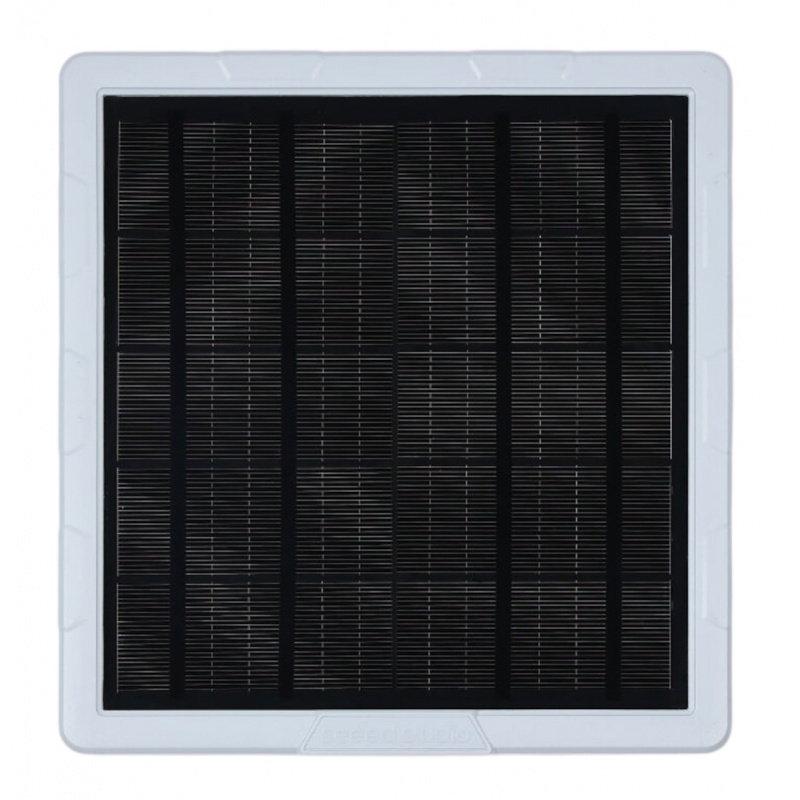

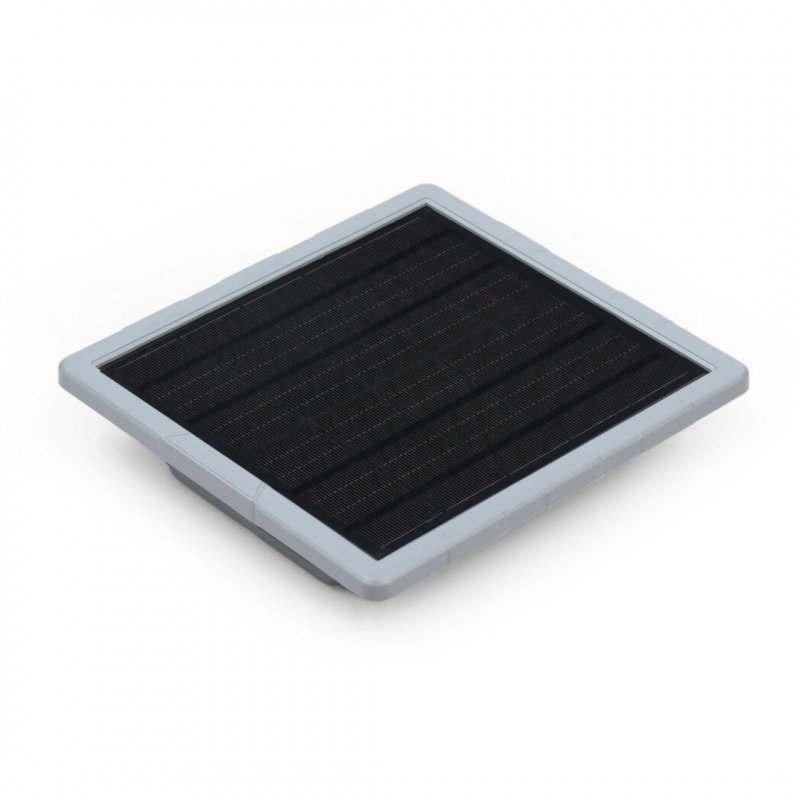

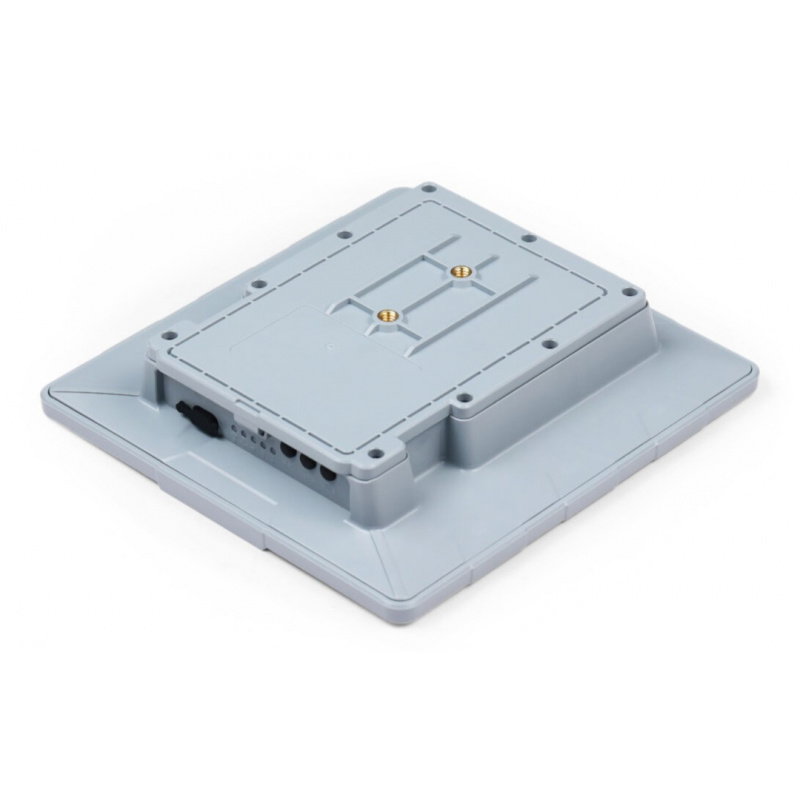

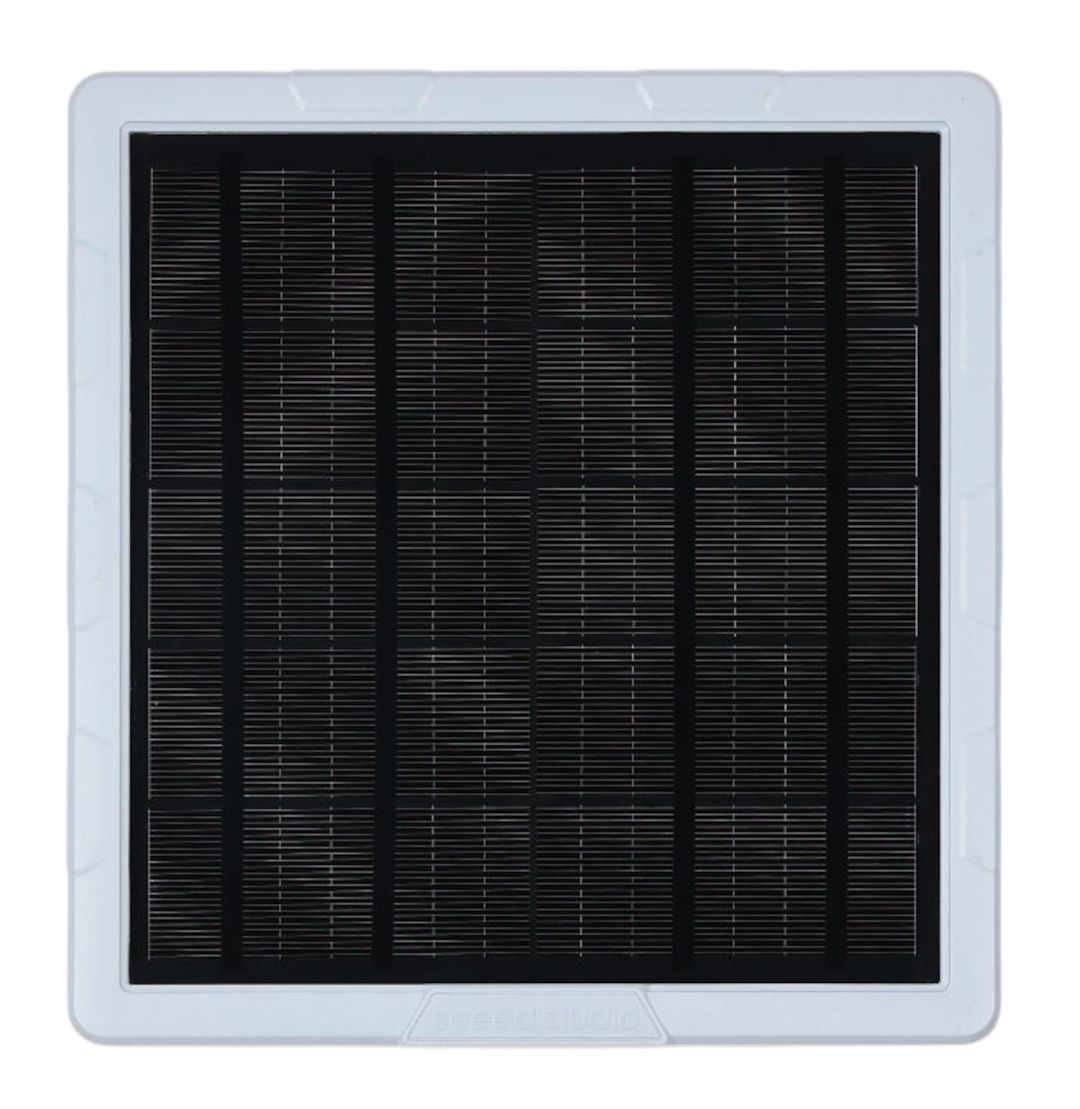

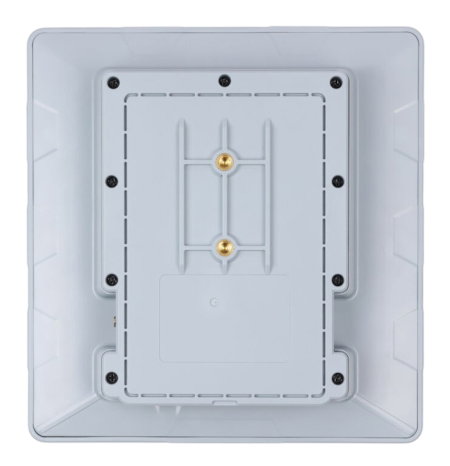

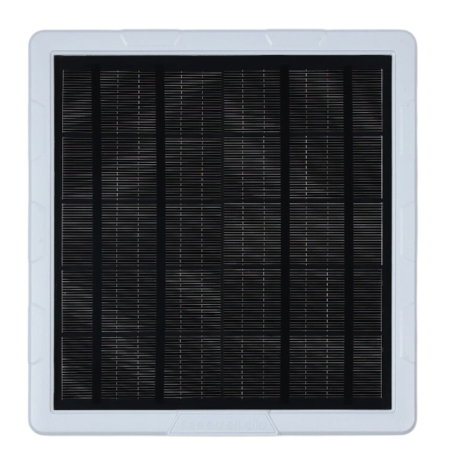

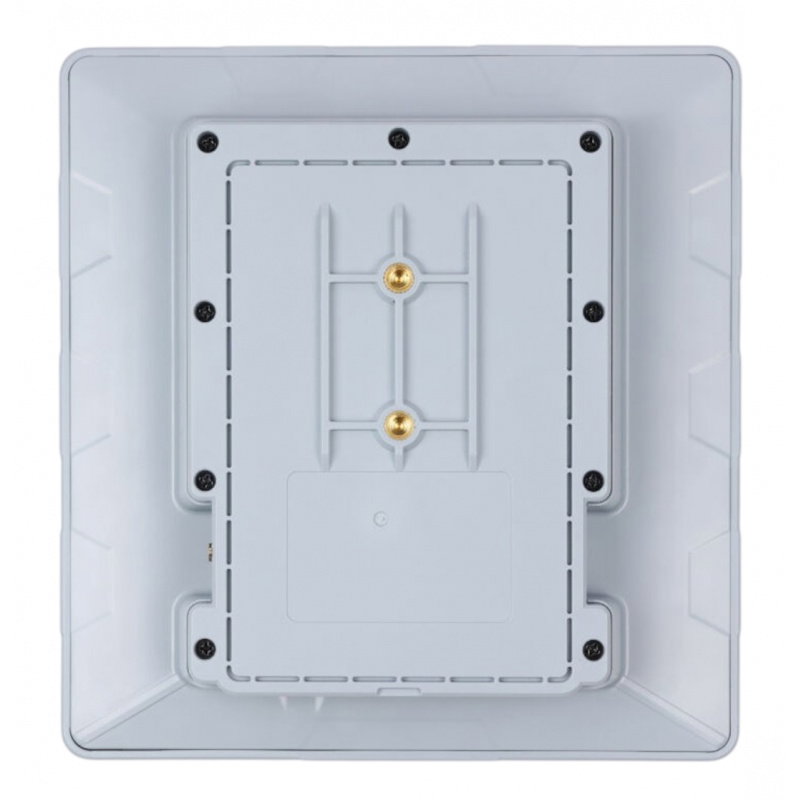

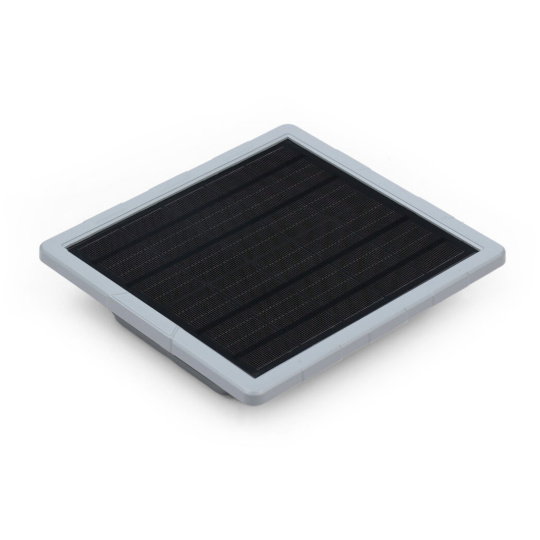

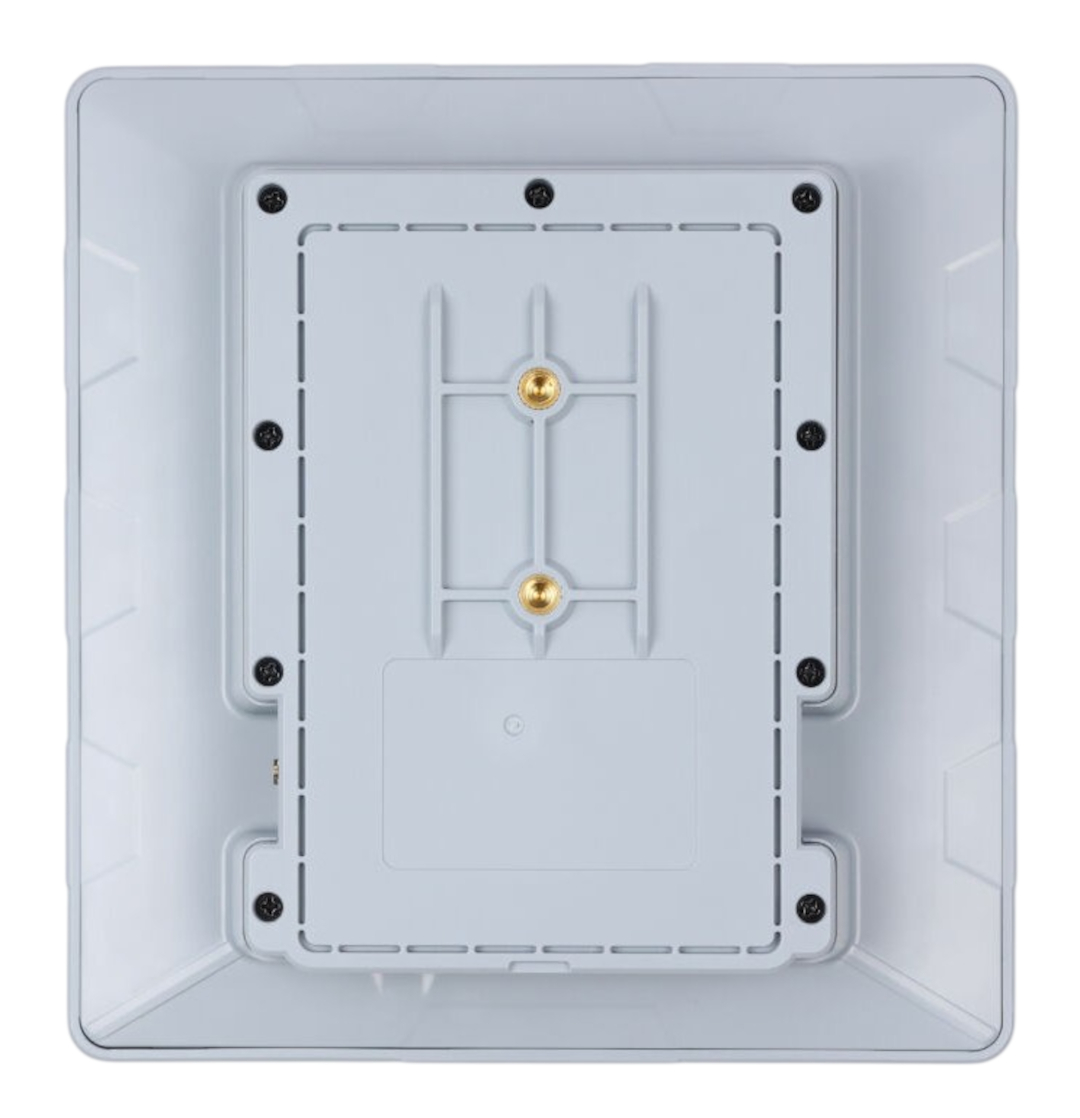

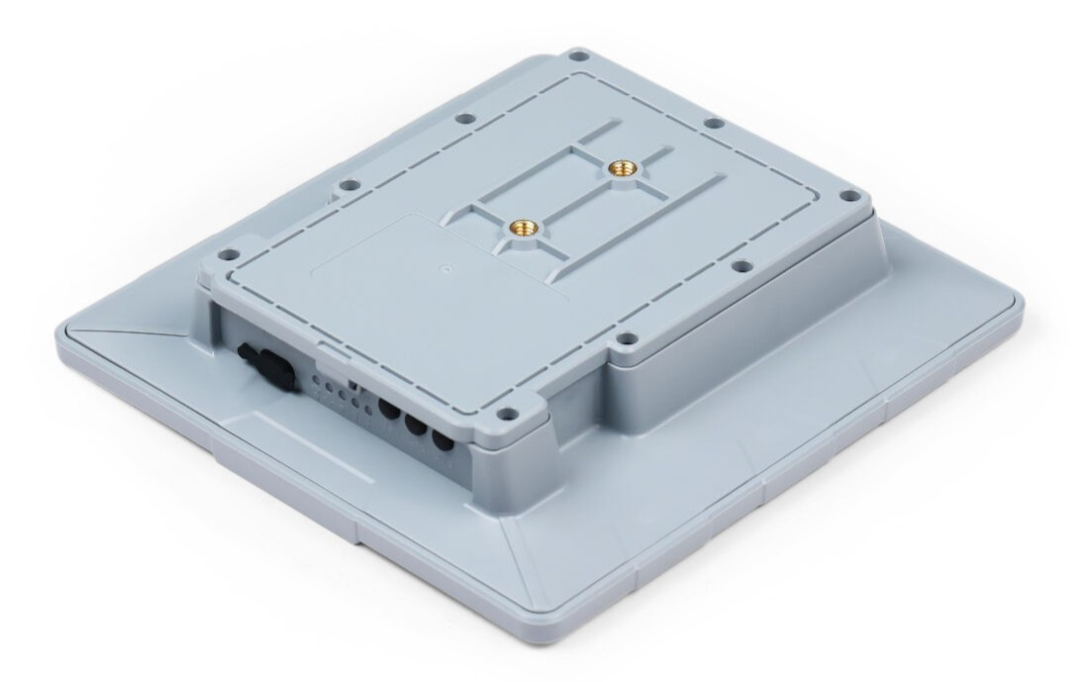

Solární uzel SenseCAP P1-Pro - komunikační uzel LoRa MeshCore - Seeedstudio 100023690.

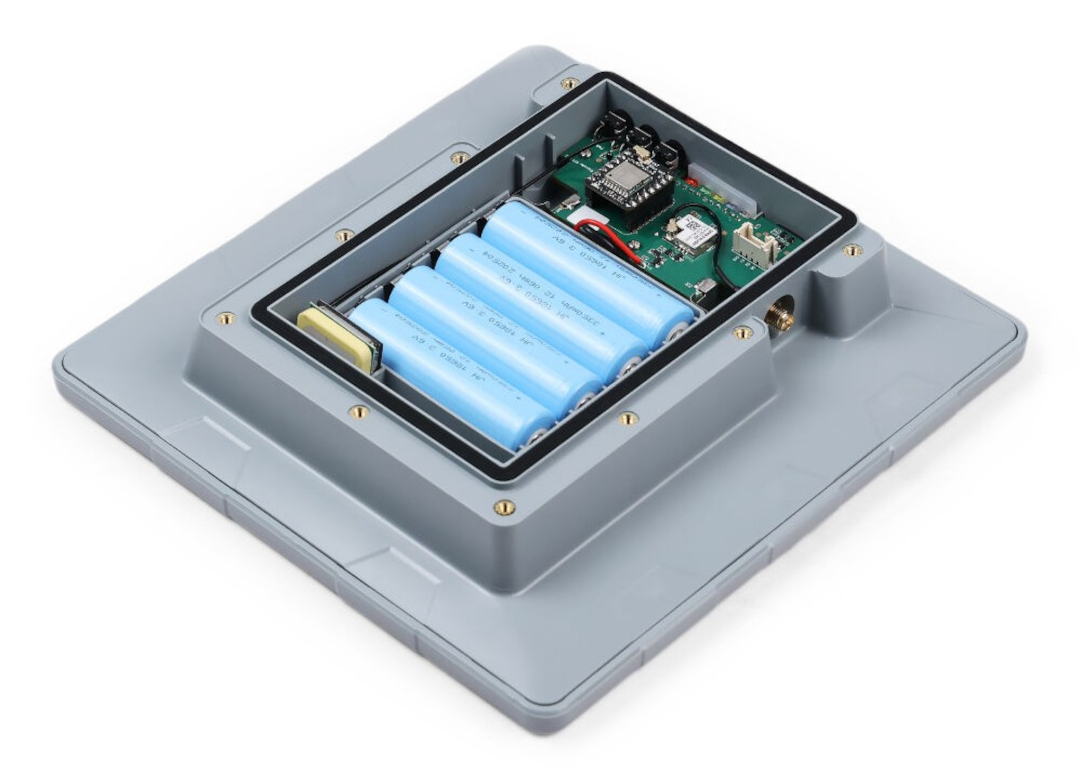

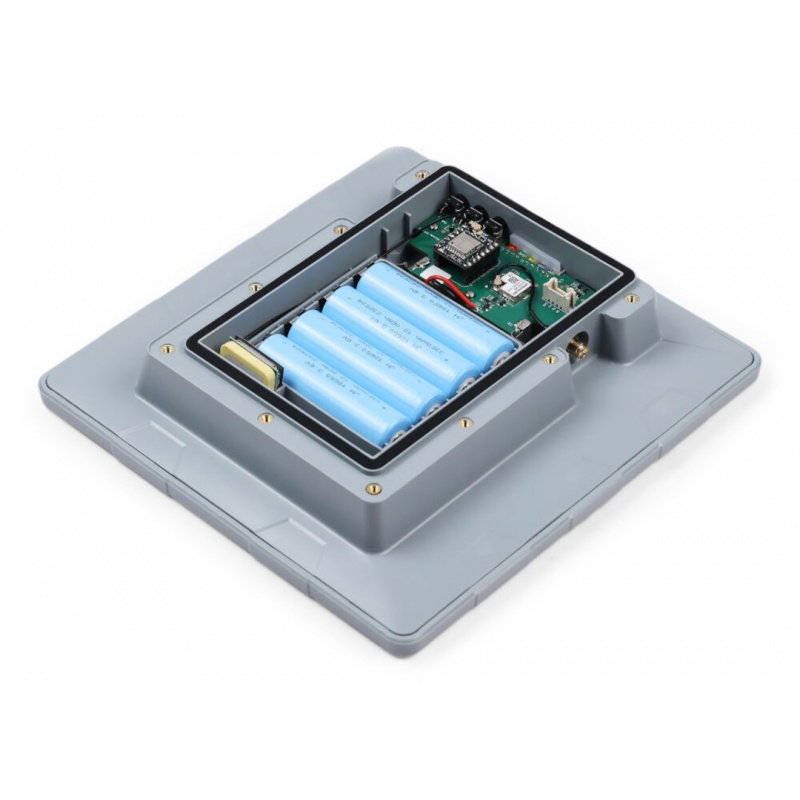

Solární uzel SenseCAP P1-Pro je vybaven 4 bateriemi typu 18650.
Hlavní vlastnosti uzlu LoRa MeshCore
- Opakovač MeshCore instalovaný z výroby : zařízení je připraveno pracovat jako mezilehlý uzel, který zvyšuje dosah sítě MeshCore.
- Konektivita LoRa na velké vzdálenosti : Modul Wio-SX1262 s čipem Semtech SX1262 poskytuje vysílací výkon až 22 dBm
- Dosah od 8 km do 9 km : možný v otevřeném terénu za vhodných podmínek šíření signálu a správné instalace antény
- 5W solární energie : integrovaný panel umožňuje dobíjet zařízení během práce v terénu
- Čtyři baterie 18650 : články s kapacitou 3350 mAh poskytují energetickou rezervu i při omezeném slunečním světle
- Polohování GNSS : modul L76K podporuje systémy GPS, GLONASS a Galileo
- Energeticky úsporný nRF52840 : 32bitový procesor ARM Cortex-M4 s FPU běžícím na 64 MHz
- Bluetooth 5.0 : Hardware poskytuje podporu pro energeticky úspornou komunikaci Bluetooth
- Rozhraní Grove : Podpora I2C, UART a GPIO usnadňuje rozšíření zařízení o další moduly a senzory
- Odolnost vůči venkovním podmínkám : Kryt IPX6 je určen pro provoz v terénu
- Flexibilní instalace : přiložený kloubový držák usnadňuje instalaci na sloup a nastavení vhodného úhlu zařízení
- Indikační LED diody : poskytují mimo jiné informace o nabíjení, dokončení nabíjení, dostupnosti solární energie a aktivitě LoRa.
MeshCore - decentralizovaná síť LoRa bez přístupu k internetu
MeshCore je open-source komunikační systém, který využívá LoRa k vytváření nezávislých rádiových sítí, ve kterých lze zprávy přenášet mezi uzly. SenseCAP Solární uzel P1-Pro je dodáván s předinstalovaným firmwarem opakovače , takže jeho primární funkcí je příjem a přeposílání příslušných paketů, což umožňuje větší dosah a vytvoření víceskokové infrastruktury MeshCore. Opakovač nemusí znovu vysílat každý přijatý paket a jeho provoz lze spravovat podle mechanismů poskytovaných platformou MeshCore. V praktické síti lze solární uzel umístit do vysokohorské lokality a fungovat jako stálý zprostředkovatel mezi doprovodnými zařízeními. To umožňuje vytvoření rozsáhlé komunikační infrastruktury bez mobilního operátora, Wi-Fi nebo pevného připojení k elektrické síti . MeshCore také poskytuje nástroje pro konfiguraci a aktualizaci softwaru zařízení kompatibilních s platformou.
Komunikační dosah mezi dvěma zařízeními může v otevřeném terénu dosáhnout 8-9 km.
SenseCAP Solar Node P1-Pro pro Meshcore je dodáván s předinstalovaným softwarem Meshcore Repeater .
Technické specifikace solárního uzlu SenseCAP P1-Pro
- Mikrokontrolér: Seeedstudio XIAO nRF52840 Plus
- MCU: Nordic nRF52840
- Jádro: ARM Cortex-M4 s FPU, 32bitové
- Taktovací frekvence: 64 MHz
- RAM: 256 kB
- Flash paměť MCU: 1 MB
- Přídavná flash paměť: 2 MB
- Modul LoRa: Wio-SX1262
- Rádiový čip: Semtech SX1262
- Provozní rozsah modulu LoRa: 862 MHz až 930 MHz
- Maximální vysílací výkon: 22 dBm
- Anténa LoRa: tyčová, gumová
- Frekvenční rozsah antény LoRa: 868 MHz až 915 MHz
- Zisk antény LoRa: 2 dBi
- Typ anténního konektoru: SMA s připojeným RF kabelem RP-SMA samec - RF-SMA samice
- Délka RF kabelu: 300 mm
- GNSS modul: XIAO L76K
- Podporované systémy GNSS: GPS, GLONASS, Galileo
- GPS L1 C/A: 1575,42 MHz
- GLONASS L1: 1602 MHz
- BeiDou B1 - frekvence antény: 1561,098 MHz
- Bluetooth: 5.0
- Solární panel: 5 W
- Napájení přes USB typu C: 5V/1A
- Solární napájení: 5V/1A
- Baterie: 4 x 18650 Li-Ion NMC
- Kapacita jedné baterie: 3350 mAh
- Nabíjení: přes USB typu C nebo solární panel
- Tovární firmware: Opakovač MeshCore
- Rozsah teplot vybíjení: -40 °C až 60 °C
- Rozsah teplot nabíjení: 0 °C až 50 °C
- Rozšiřující rozhraní: 1 x Grove
- Podporovaná rozhraní Grove: I2C, GPIO, UART
- Servisní rozhraní: USB typu C
- Tlačítka: napájení, reset, uživatelské tlačítko
- LED diody: 2 x stav nabíjení, 1 x stav solárního panelu, 1 x aktivita MeshCore, 1 x uživatelská LED dioda
- Třída ochrany: IPX6
- Podporovaný průměr sloupu s připojenou svorkou: 70 mm až 100 mm
- Rozměry: 191,2 × 201,2 × 42,1 mm
Obsah sady solárního uzlu SenseCAP P1-Pro
- Solární uzel SenseCAP P1-Pro s modulem GNSS a bateriemi
- Sada montážních konzol s univerzálním kloubem, konektorem, držákem svorky a páskou
- Anténa LoRa 2 dBi od 868 MHz do 915 MHz
- RF kabel RP-SMA samec - RF-SMA samice, délka 300 mm
- Šestihranný strojní šroub 1/4-20 UNC, délka 6 mm - 2 ks.
- Strojní šroub M6 x 14 mm, P1.0 - 4 ks.
- Kabel USB typu C

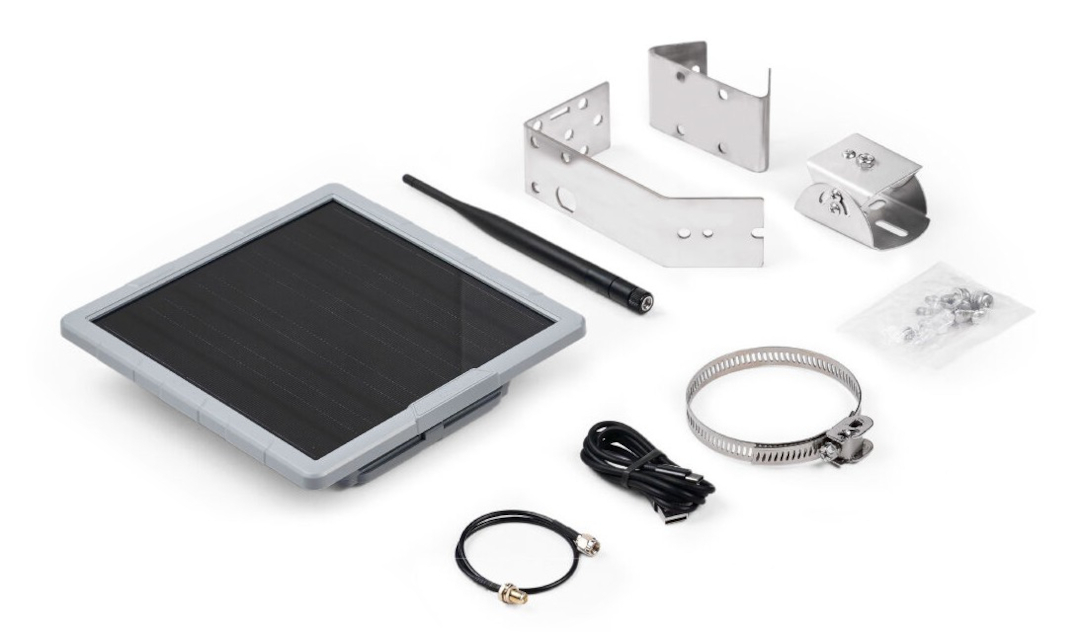

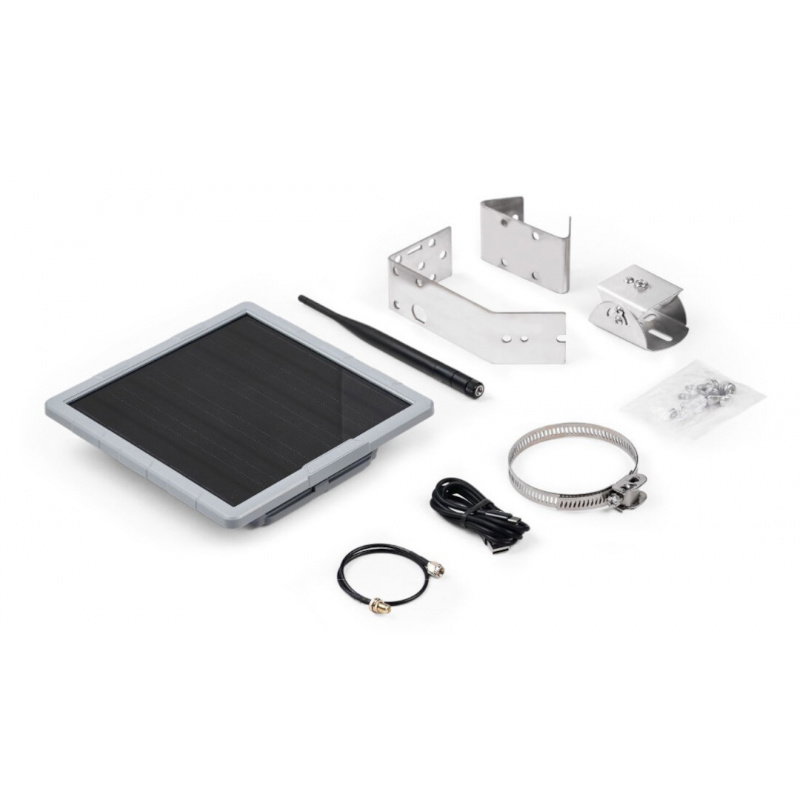

Prvky obsažené v sadě.
