D30V30MASCMA - nastavitelný snižující měnič s funkcí odpojení při nízkém napětí - 4,2 V - 15 V 3 A - Pololu 4874
D30V30MASCMA je jeden z modulů z řady miniaturních regulátorů napětí od společnosti Pololu, založených na synchronizovaném snižujícím měniči. Umožňuje získat výstupní napětí od 4,2 V do 15 V ze vstupu v rozsahu 4,2 V až 45 V. Maximální trvalý výstupní proud závisí na vstupním napětí a tepelných podmínkách a je 3 A. Vyznačuje se možností přesného nastavení výstupního napětí a prahového napětí pro vypnutí.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: D30V30MASCMA - nastavitelný snižující měnič s funkcí odpojení při nízkém napětí - 4,2 V - 15 V 3 A - Pololu 4874
D30V30MASCMA je jeden z modulů z řady miniaturních regulátorů napětí od společnosti Pololu , založených na synchronizovaném snižujícím měniči . Umožňuje získat výstupní napětí od 4,2 V do 15 V ze vstupu v rozsahu 4,2 V až 45 V. Maximální trvalý výstupní proud závisí na vstupním napětí a tepelných podmínkách a je 3 A. Vyznačuje se schopností přesně nastavit výstupní napětí a prahové napětí pro nízké napětí pomocí vestavěných 11otáčkových potenciometrů , což zajišťuje bezpečnost napájených systémů a schopnost přizpůsobit se různým konstrukčním požadavkům. Je také vybaven režimem úspory energie a indikátorem „power good“ , který indikuje stabilitu výstupního napětí. Kompaktní velikost a standardní zapojení pinů usnadňují integraci s prototypy a elektronickými zařízeními.
D30V30MASCMA - nastavitelný snižující měnič s funkcí odpojení při nízkém napětí - 4,2 V - 15 V 3 A - Pololu 4874.
Botland je oficiálním distributorem elektroniky a robotických dílů Pololu. Existuje nespočet robotů, v jejichž konstrukci najdete alespoň jednu součástku této značky. Náš tým garantuje, že všechny prezentované produkty Pololu jsou originální.
D30V30MALCMA je jeden z modulů z řady miniaturních regulátorů napětí od společnosti Pololu, založených na synchronizovaném snižujícím měniči.
Speciální funkce
- Nastavitelný rozsah výstupního napětí - možnost přesného nastavení výstupního napětí od 4,2 V do 15 V pomocí otočného potenciometru, což vám umožňuje přesně přizpůsobit napětí potřebám vaší aplikace
- Nastavitelná mezní hodnota nízkého napětí - chrání zařízení před příliš nízkým napájecím napětím
- Maximální výstupní proud až 3 A - maximální hodnota proudu závisí na provozních podmínkách, jako je vstupní napětí, výstupní napětí a účinnost chlazení modulu
- Široký rozsah vstupního napětí – od 4,2 V do 45 V, včetně úbytku napětí, díky čemuž je regulátor kompatibilní s různými zdroji napájení, např. bateriemi, síťovými adaptéry nebo solárními panely
- Vysoká účinnost - od 80 % do 95 %, která minimalizuje energetické ztráty a snižuje zahřívání systému, čímž zvyšuje spolehlivost a životnost baterie
- Funkce softstartu - omezuje spouštěcí proud a postupně zvyšuje výstupní napětí během spouštění, čímž zabraňuje náhlým přepětím a chrání připojené komponenty
- Režim úspory energie - automatické snížení spínací frekvence při nízkém zatížení, což zlepšuje energetickou účinnost regulátoru
Terminály převodníku
VOUT (Výstupní napětí) - výstup regulátoru, ze kterého se odebírá stabilizované výstupní napětí. Na fotografii se jedná o dva piny označené jako OUT a G (zem)
- GND (Uzemnění) - hmotnost systému, společná pro vstup a výstup, poskytuje referenci pro napětí a signály
- VIN (Vstupní napětí) - vstupní napájecí napětí v rozsahu od 4,2 V do 45 V. Sem připojujeme vstupní napětí, které regulátor snižuje
- EN (Povolení) - vstup umožňující zapnutí a vypnutí regulátoru. Snížení napětí pod stanovenou prahovou hodnotu způsobí vypnutí výstupu a přechod regulátoru do režimu nízkého odběru proudu (vypnutí). Zvýšení napětí nad prahovou hodnotu výstup aktivuje.
- PG (Power Good) – výstupní signál, který indikuje správnou funkci regulátoru a stabilitu výstupního napětí. Jedná se o výstup s otevřeným odtokem, který vyžaduje pull-up rezistor k napájecímu napětí.
- Potenciometr výstupního napětí - přesný, 11otáčkový potenciometr umožňující nastavení výstupního napětí v rozsahu od 4,2 V do 15 V. Otáčením ve směru hodinových ručiček se napětí zvyšuje.
- Potenciometr pro nastavení prahové hodnoty nízkého napětí – Druhý 11otáčkový potenciometr umožňuje nastavit prahovou hodnotu pro vypnutí při nízkém napětí. To umožňuje regulátoru automaticky vypnout napájení, když vstupní napětí klesne pod nastavenou úroveň, a chrání tak zařízení před poškozením.

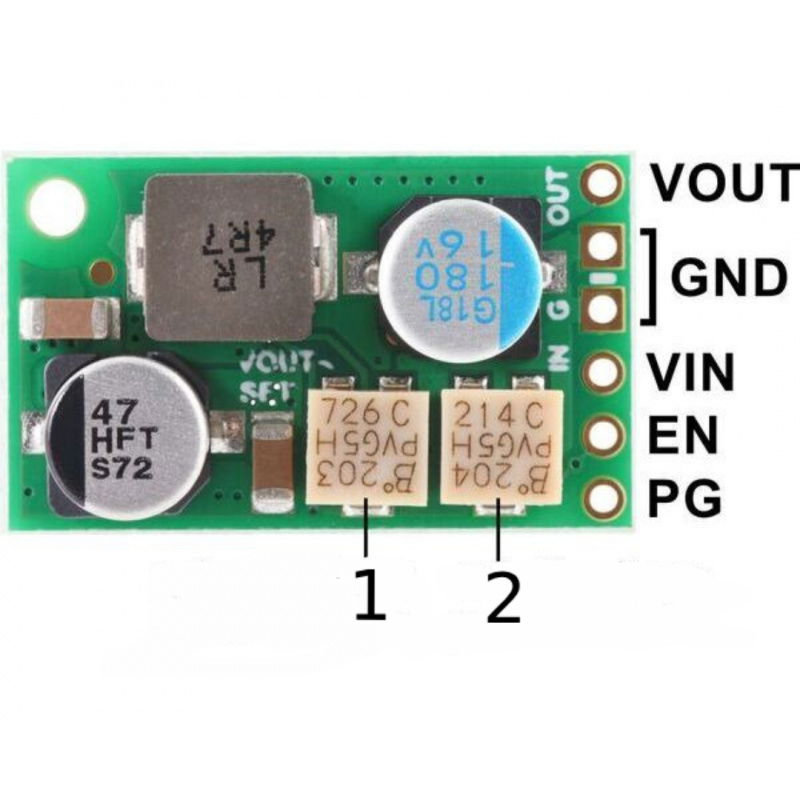

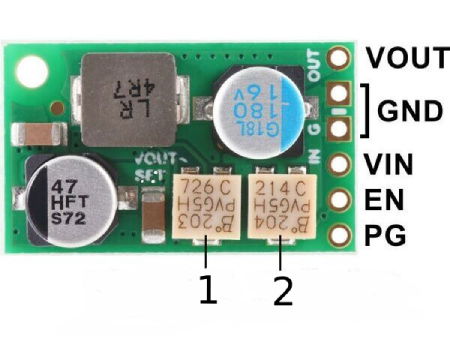

Zapojení pinů snižujícího měniče D30V30MASCMA.
Maximální trvalý výstupní proud závisí na vstupním napětí a tepelných podmínkách.
Technická specifikace snižujícího měniče
- Vstupní napětí: 4,2 V až 45 V
- Výstupní napětí: 4,2 V až 15 V (nastavitelné)
- Výstupní proud: až 3 A
- Účinnost: až 90 % (v závislosti na podmínkách)
- Spínací frekvence: 700 kHz
- Klidový proud ve vypnutém stavu: 10 µA až 20 µA při 1 V na VIN
- Ochrany: proti přepólování do 40V, proti přehřátí, proti přetížení, proti zkratu, proti nízkému vstupnímu napětí

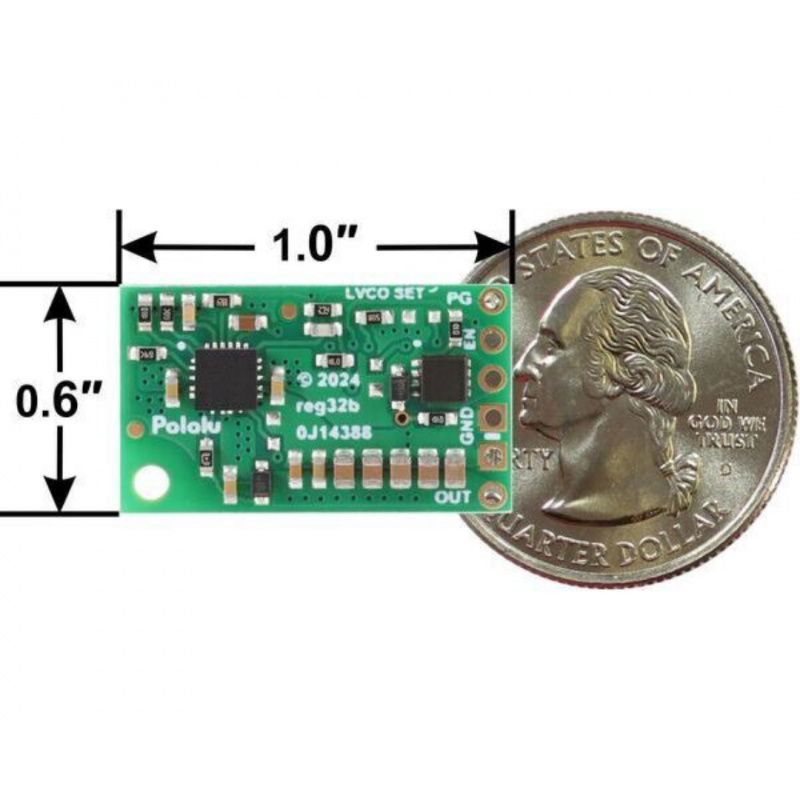

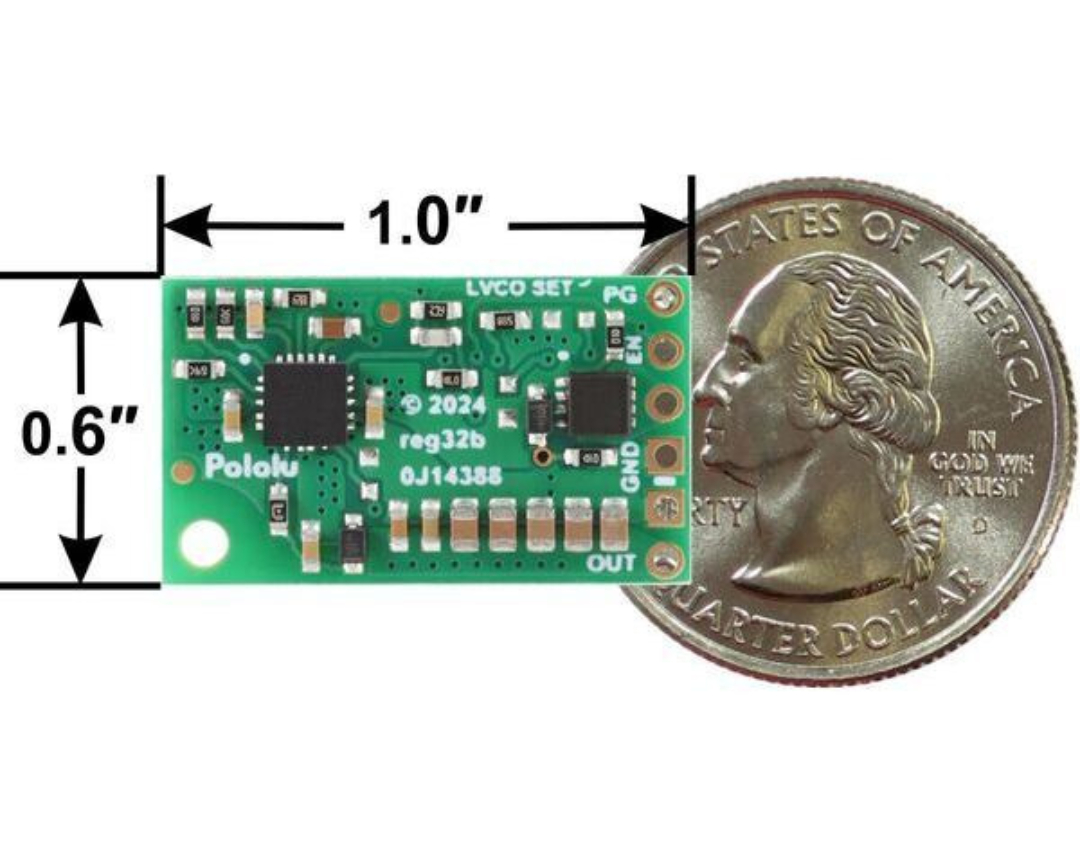

- Rozměry: 15,2 × 25,4 × 9 mm
- Hmotnost: 3,6 g

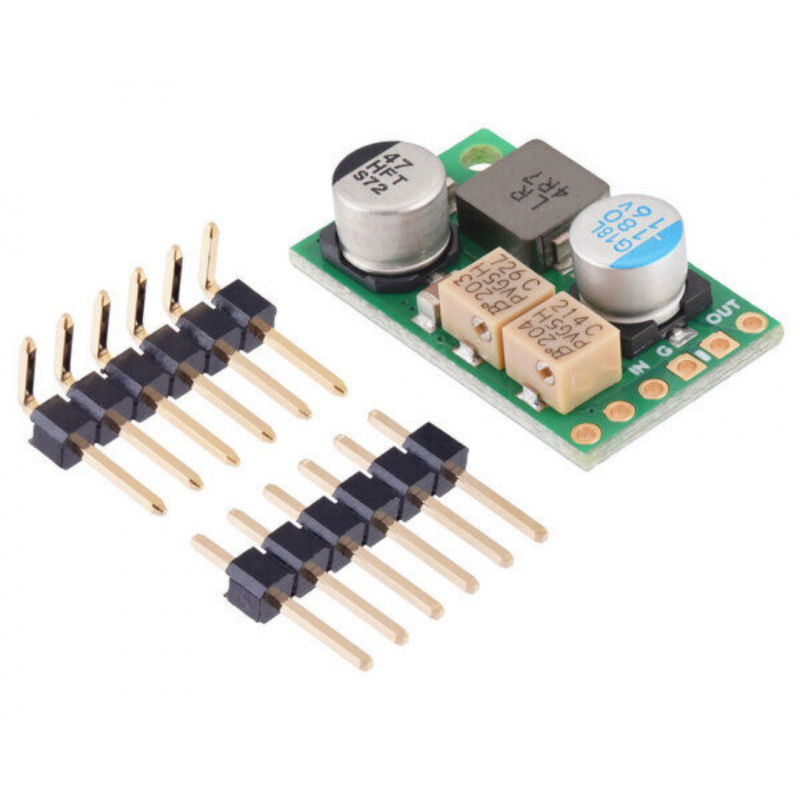

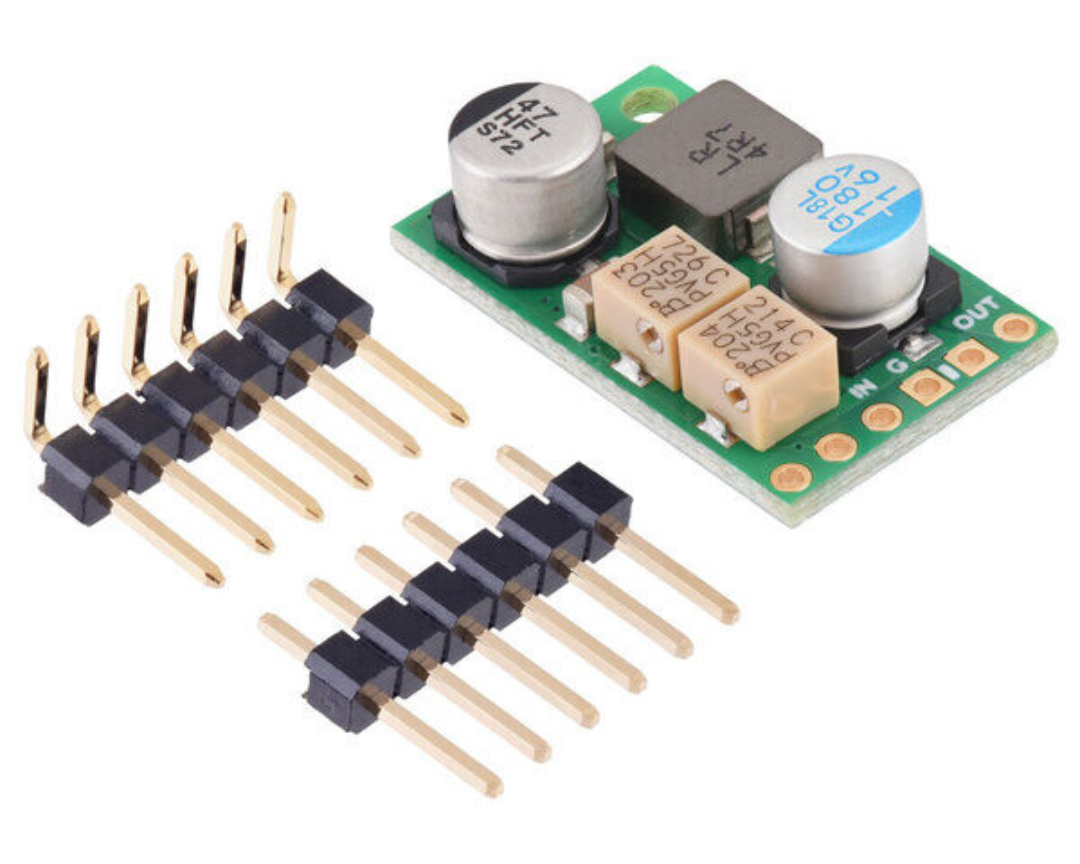

Obsah sady
- Snižující měnič D30V30MASCMA
- Konektor Goldpin rovný, 6pinový (2,54 mm)
- Konektor Goldpin, úhlový, 6pinový (2,54 mm)
Užitečné odkazy
- Webové stránky výrobce
- Diagram
- Snižující měnič - co to je a jak to funguje?
| Název | Hodnota |
|---|---|
| Napětí z | 4,2 V. |
| Napětí dolů | 45 V |
| Výstupní napětí z | 4.2 V |
| Výstupní napětí do | 15,0 V |
| Účinnost proudu | 3 A. |
| Stabilizátor - typ | impuls |
| Stabilizátor - typ | krok dolů |
| Šířka | 10 cm |
| Výška | 6 cm |
| Hloubka | 1 cm |
| Hmotnost | 0,005 kg |
