Popis produktu: Ultrazvukový snímač vzdálenosti HY-SRF05 2-400 cm
Ultrazvukový senzor pracující v rozsahu od 2 cm do 400 cm . Je napájen napětím 5 V. Výstupem je signál, jehož trvání je úměrné měřené vzdálenosti. Na rozdíl od HC-SR04 má jeden další prázdný kolík.
Připojení snímače vzdálenosti HY-SRF05
Senzor pracuje s jakýmkoli mikrokontrolérem s digitálními vstupy, včetně Arduina . Aby bylo možné číst data, stačí připojit napájecí a výstupní kolíky k jakémukoli vstupu mikrokontroléru a přečíst jeho stav.
Příklad připojení s Arduino .
| KOLÍK | Popis |
|---|---|
| VCC | Napájecí napětí 5V. |
| Trig | Vstupní signál do snímače. |
| Echo | Zpětná vazba od senzoru. |
| VEN | Výstup. |
| GND | Hmotnost systému. |
Specifikace snímače vzdálenosti HY-SRF05
- Napájecí napětí: 5V
- Klidový proud: až 2 mA
- Pracovní proud: 15 mA
- Efektivní úhel: 15 °
- Rozsah měření: od 2 cm do 400 cm
- Rozlišení: 0,3 cm
- Úhel měření: 30 °
- Šířka vstupního impulzu: 10 µS
- Rozměry: 45 x 20 mm
Ultrazvukový sonarový modul s pulzním výstupem

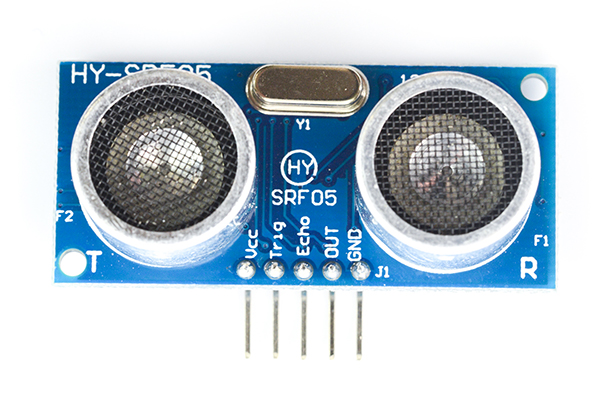

Ultrazvukový snímač vzdálenosti 2–400 cm - HY-SRF05 je malý modul o rozměrech pouhých 45 x 20 mm, který je vybaven piezoelektrickými ultrazvukovými měniči (vysílač a přijímač) a modulem pro zpracování signálu, generujícím pulz při příjmu paprsku vracejícího se k senzoru po odrazu od překážky.
Modul má vstup TRIG, díky kterému může mikrokontrolér začít vysílat ultrazvukový paprsek, zatímco začíná odpočítávání času do detekce zpětného pulzu. Jednoduchý výpočet doby zpoždění umožňuje určit vzdálenost od překážky s rozlišením 3 mm.
Parametry a aplikace vzorku senzoru HY-SRF05
Dobrým nápadem pro zahájení práce s modulem bude výběr hotového programu pro Arduino pomocí ultrazvukového senzoru, který nabízíme. Schéma připojení zobrazené na obrázku předpokládá použití dvou LED diod, které signalizují stav senzoru a výrazně usnadňují seznámení se senzorem v praxi.
Měřicí rozsah snímače je velmi široký - snímač dokáže detekovat překážky ve vzdálenosti pouhých 2 cm, což znamená, že tzv. mrtvá zóna zde byla omezena na minimum. Spotřeba proudu nepřesahuje 15 mA a úhel měření je 30 o .
