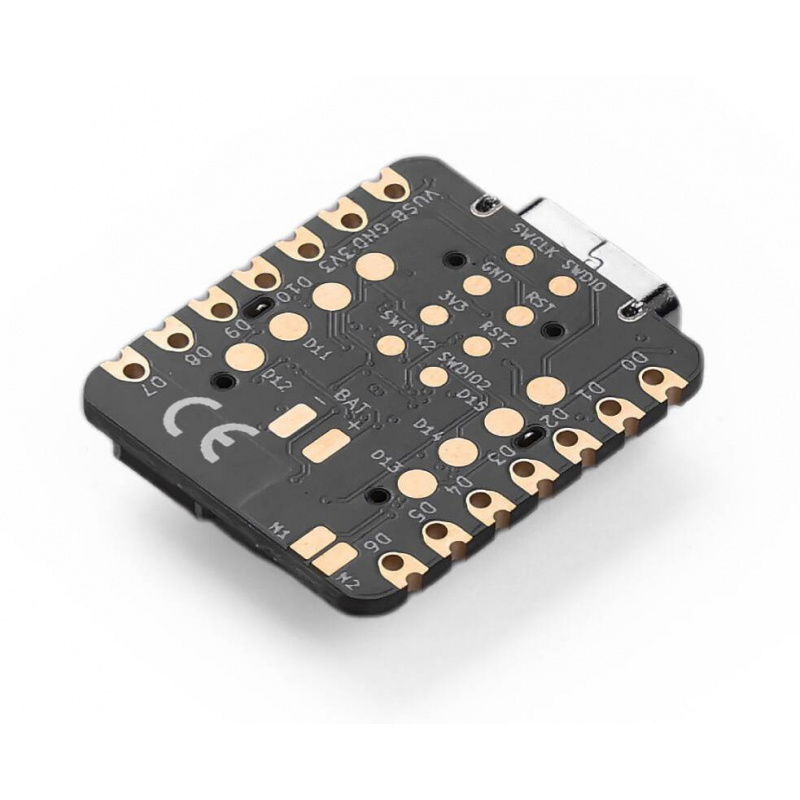

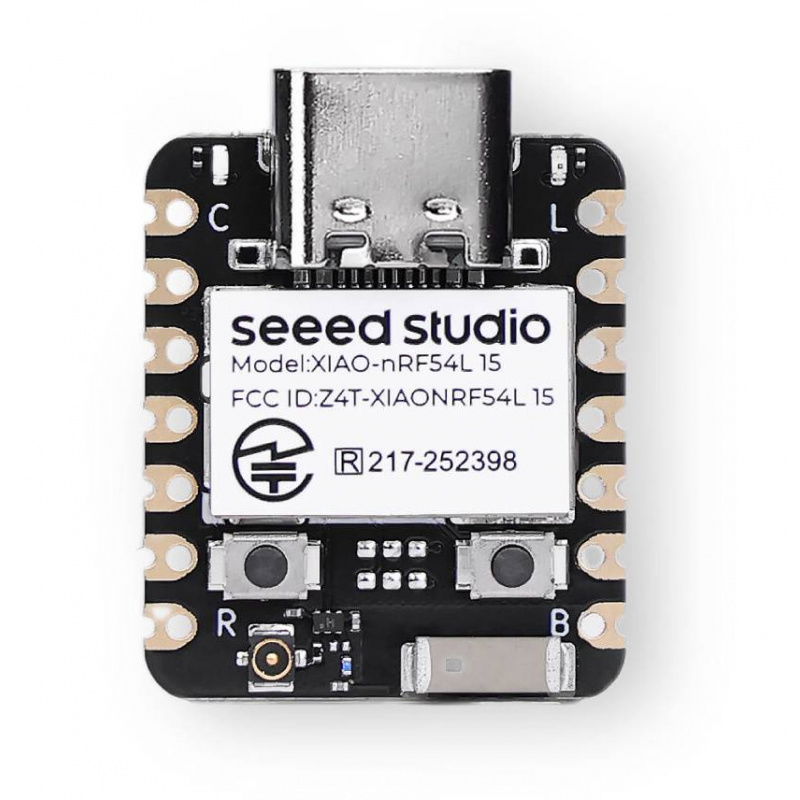

Popis produktu: Seeed Xiao nRF54L15 - BLE 6.0 / Thread / ZigBee / Matter / NFC - Seeedstudio 101991421
Xiao nRF54L15 je kompaktní a pokročilá vývojová deska určená pro moderní IoT projekty. Je založena na desku Nordic nRF54L15 , která kombinuje 128MHz procesor Arm Cortex-M33 s koprocesorem RISC-V . Díky vestavěné správě napájení, podpoře více bezdrátových protokolů a bezpečnostním funkcím průmyslové úrovně je deska ideální pro nositelnou elektroniku, inteligentní senzory a spotřební produkty. Její kompaktní velikost a konektor USB typu C umožňují snadnou integraci do komerčních i hobby projektů.

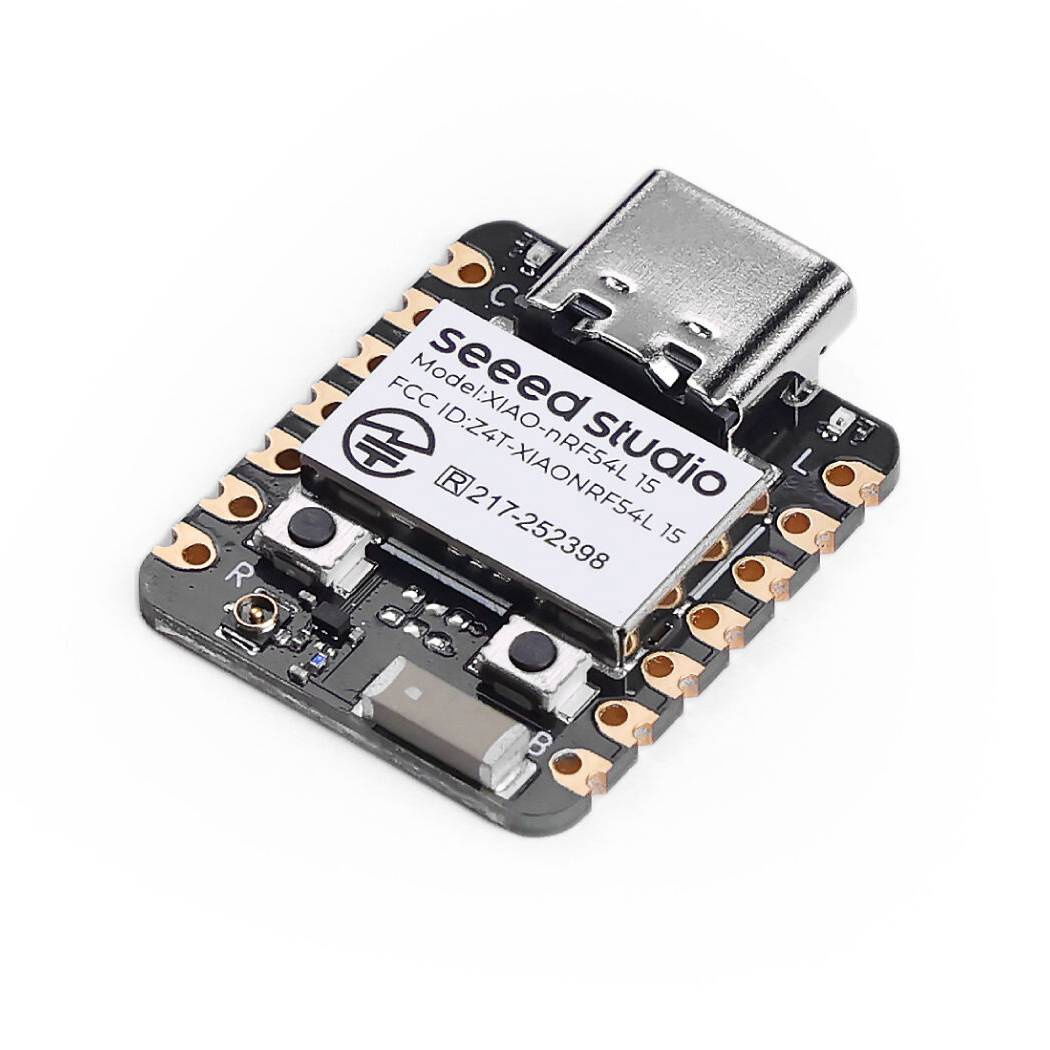

Seeed Xiao nRF54L15 - BLE 6.0 / vlákno / ZigBee / hmota / NFC - Seeedstudio 101991421.
Vývojová deska podporuje několik bezdrátových protokolů, včetně BLE 6.0, Matter, Thread a ZigBee (IEEE 802.15.4-2020).
Hlavní vlastnosti Xiao nRF54L15
- Moderní SoC : Arm Cortex-M33 128 MHz + RISC-V 128 MHz
- Podpora více protokolů : Bluetooth 6.0, ZigBee, Thread, Matter, NFC, Amazon Sidewalk
- Ultranízká spotřeba energie : ideální pro provoz na baterie, režim vypnutí systému pod 0,6 µA
- Integrovaný systém nabíjení : Nabíjení Li-Ion baterie přes USB typu C
- 16 GPIO : podpora PWM, ADC, UART, SPI, I2C a RTC
- Pokročilé zabezpečení : TrustZone, šifrování, ochrana proti neoprávněné manipulaci
- Kompaktní rozměry : pouze 21 x 17,8 mm – snadná integrace do desek plošných spojů
Komunikační piny a rozhraní
Modul Xiao nRF54L15 nabízí širokou škálu konektorů a rozhraní – 16 GPIO pinů podporuje funkce jako PWM, UART, SPI, I2C a ADC. Dále jsou k dispozici ladicí piny JTAG/SWD jak pro čip nRF54L15, tak pro podpůrný mikrokontrolér SAMD11. Deska má dva NFC piny a konektor IPEX pro anténu , který umožňuje použití externí antény. Deska také obsahuje uživatelské tlačítko, LED diodu a indikátor nabití baterie . Bezdrátová komunikace zahrnuje BLE 6.0. (včetně Channel Sounding), Thread, ZigBee, Matter a proprietární protokoly 2,4 GHz až do 4 Mb/s.

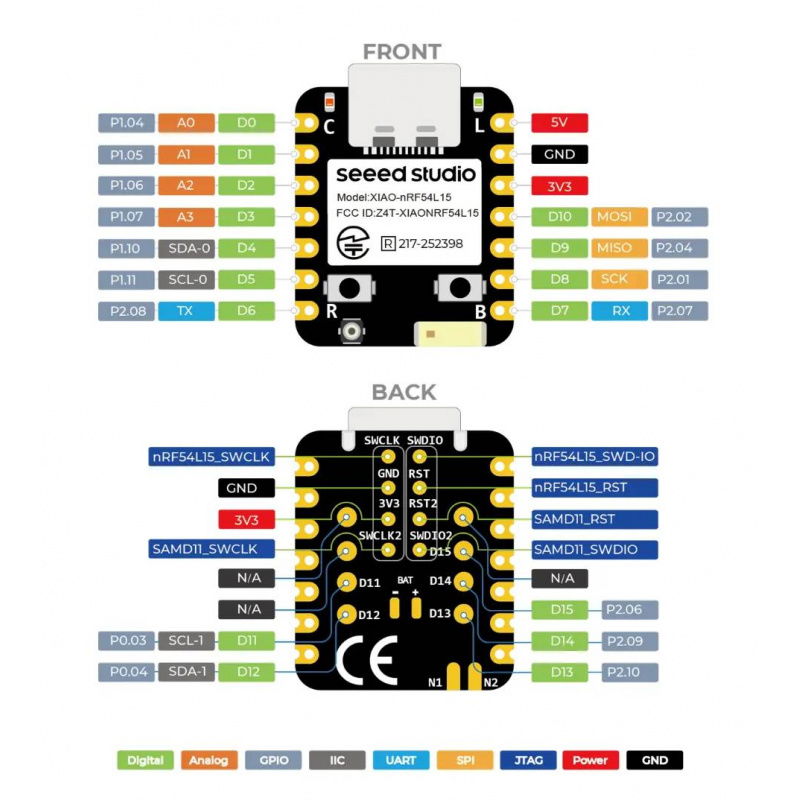

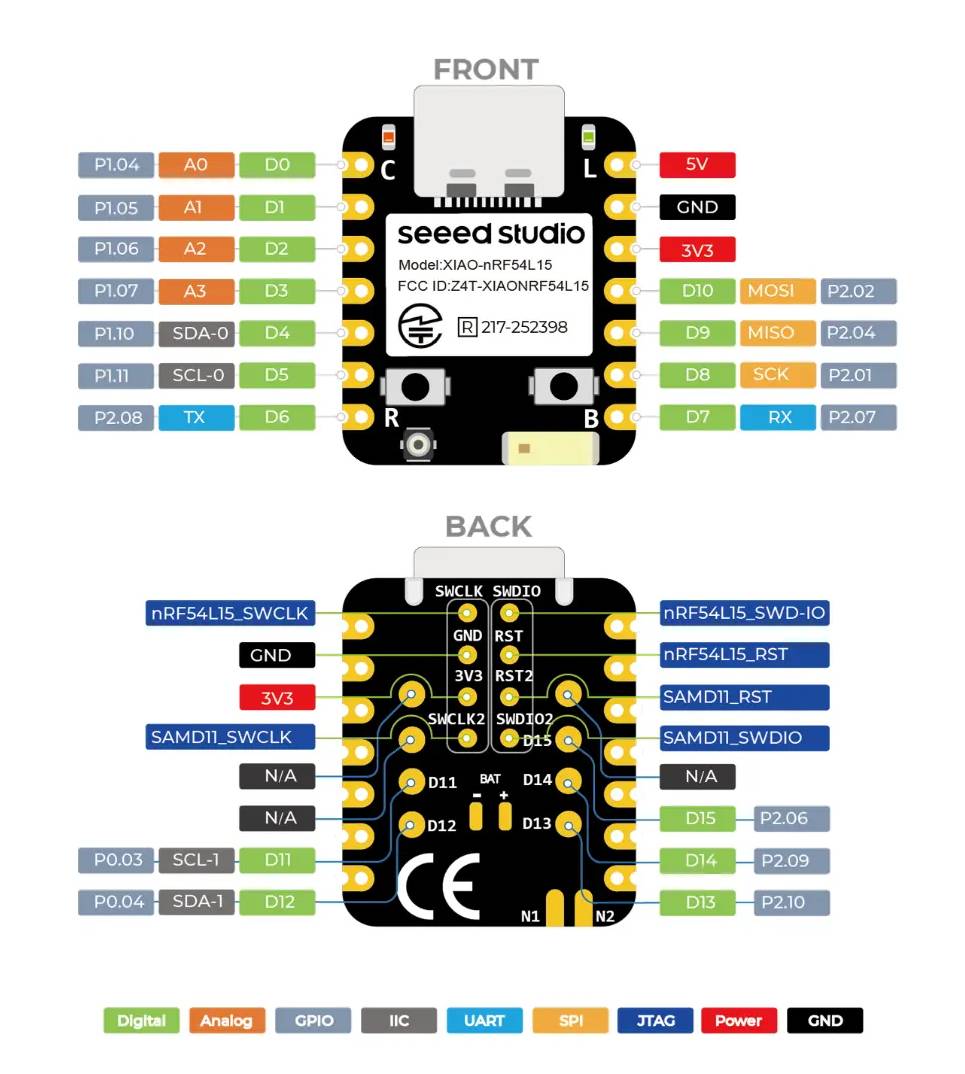

Kolíky na desce.
Kompatibilní s Amazon Sidewalk, Apple Find My a Google Find My Device prostřednictvím sady nRF Connect SDK.
Programování a podpora SDK
Deska Xiao nRF54L15 je navržena s ohledem na vývojáře, kteří používají pokročilá prostředí. Deska podporuje nRF Connect SDK , operační systém Zephyr RTOS a prostředí PlatformIO . To umožňuje vytvářet stabilní a škálovatelné aplikace s využitím rozsáhlé dokumentace a hotových příkladů kódu. Za zmínku stojí, že modul není kompatibilní s Arduino IDE .
Rozdíly mezi Xiao nRF54L15 a verzí Sense
Verze Xiao nRF54L15 Sense byla vylepšena o dvě klíčové komponenty: digitální PDM mikrofon a 6osý IMU senzor (LSM6DS3TR-C) . To umožňuje projekty založené na analýze zvuku a detekci pohybu. Ve srovnání se standardním modelem Xiao nRF54L15 nabízí verze Sense shodný výkon, komunikační funkce a zapojení pinů , ale také rozšiřuje možnosti použití v oblastech, jako jsou nositelná elektronika, HMI a gesturální rozhraní. Obě verze jsou plně kompatibilní s nRF Connect SDK a Zephyr RTOS.
Technické specifikace Xiao nRF54L15
- Mikrokontrolér: Nordic nRF54L15
- Hlavní procesor: Arm Cortex‑M33 128 MHz
- Koprocesor: RISC‑V 128MHz FLPR
- Paměť: 256 kB RAM + 1,5 MB NVM
- Rozhraní GPIO: 16 pinů
- Komunikační rozhraní: 2x I2C, 2x SPI, 1x UART
- ADC: 14bitový analogově-digitální převodník (SAADC)
- RTC: globální hodiny reálného času
- Bezdrátové připojení: Bluetooth LE 6.0 (včetně Channel Sounding), Thread (IEEE 802.15.4‑2020), ZigBee, Matter, Amazon Sidewalk, Proprietary (proprietární protokoly 2,4 GHz až 4 Mb/s), NFC
- Anténa: Vestavěná keramická anténa + konektor IPEX4 pro externí anténu
- Integrované LED diody a tlačítka: 1x uživatelská LED dioda (1 barva), 1x nabíjecí LED dioda, 1x resetovací tlačítko, 1x uživatelské tlačítko
- Napájení: USB typu C (5V) nebo externí 3,7V Li-Ion baterie (vestavěný čip PMIC podporuje nabíjení)
- Provozní teplota: -40 °C až 105 °C
- Kompatibilita SDK: Nordic nRF Connect SDK, PlatformIO (Zephyr RTOS)
- Rozměry: 21 x 17,8 mm
Obsah sady
- 1x Xiao nRF54L15
- 2x 7pinový proužek se zlatými kolíky (2,54 mm)

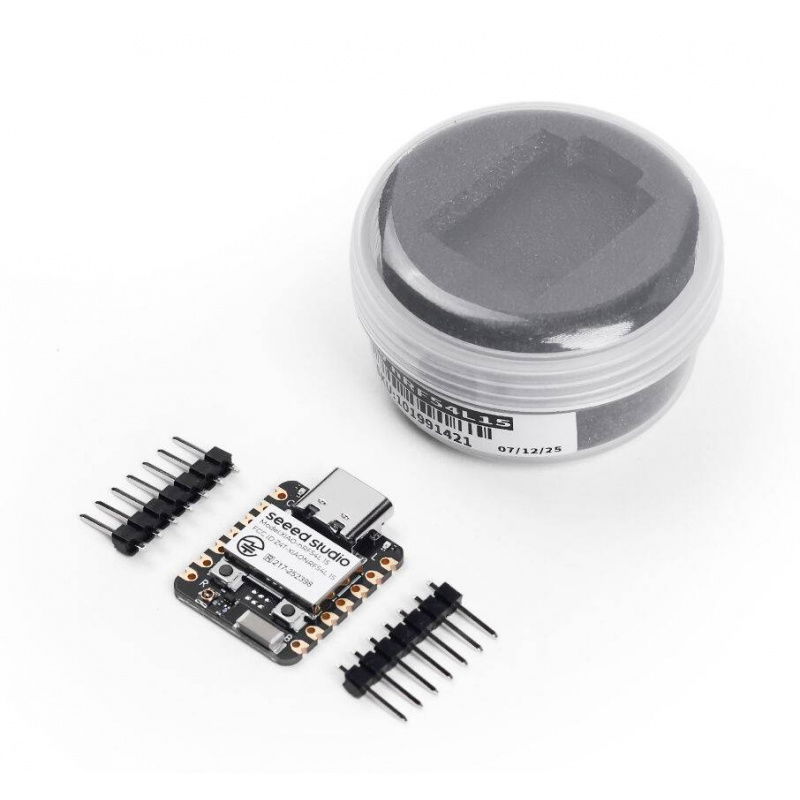

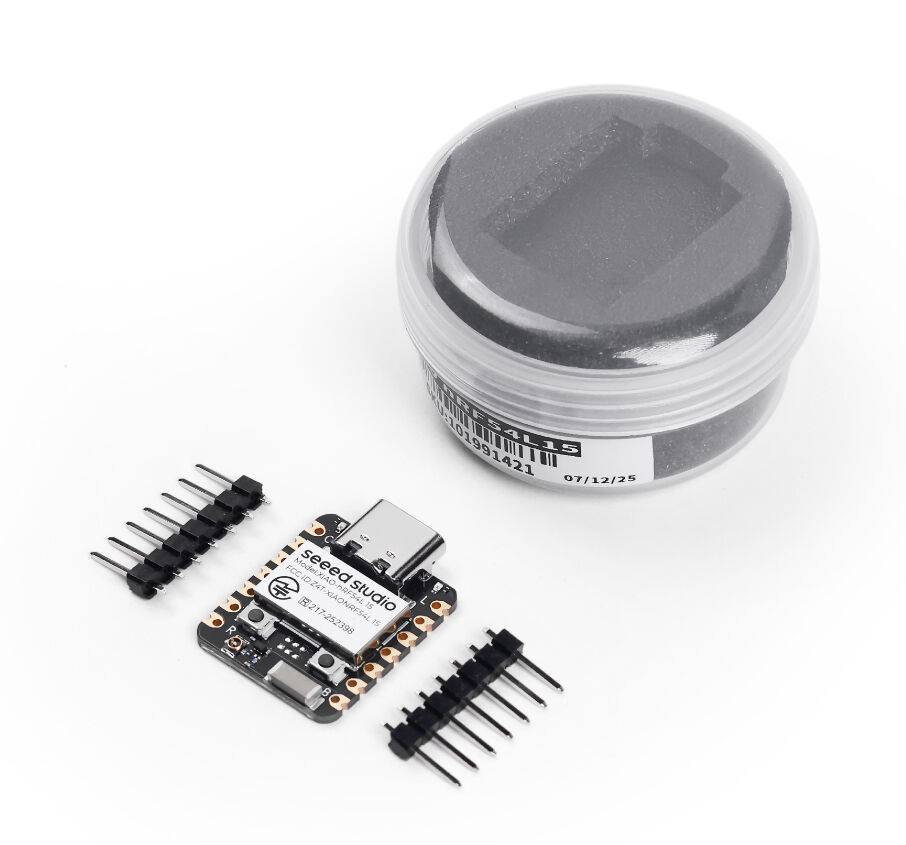

Prvky obsažené v sadě.
