Popis produktu: Modul Bluetooth BLE HM-BT4502 - Seeedstudio 113990814
Komunikační modul Bluetooth BLE ve standardu 5.0 , založený na systému HM-BT4502 . Po připojení k mikrokontroléru je schopen komunikovat a odesílat data do zařízení, jako jsou chytré telefony a tablety . Komunikuje přes rozhraní UART , podporuje AT příkazy. Podporuje příkazy k resetování softwaru a získání adresy MAC. Navíc pomocí AT příkazů můžete nastavit interval připojení a nastavit přenosovou rychlost. Je napájen napětím od 1,8 V do 3,6 V.
Specifikace modulu HM-BT4502 Bluetooth
- Pracovní napětí: 1,8 V až 3,6 V
- Pracovní teplota: -40 ° C až 125 ° C
- Modulační režim: GFSK (Gaussian Frequency Shift Keying)
- Modulační frekvence: od 2402 MHz do 2480 MHz
- Aktuální spotřeba při příjmu dat: méně než 8mA / 3V
- Aktuální spotřeba při odesílání dat: méně než 4 uA / 3V
- Výkon Tx: -20 dBm až 8 dBm
- Citlivost Rx: -97 dBm
- Rozměry: 17 x 12 mm

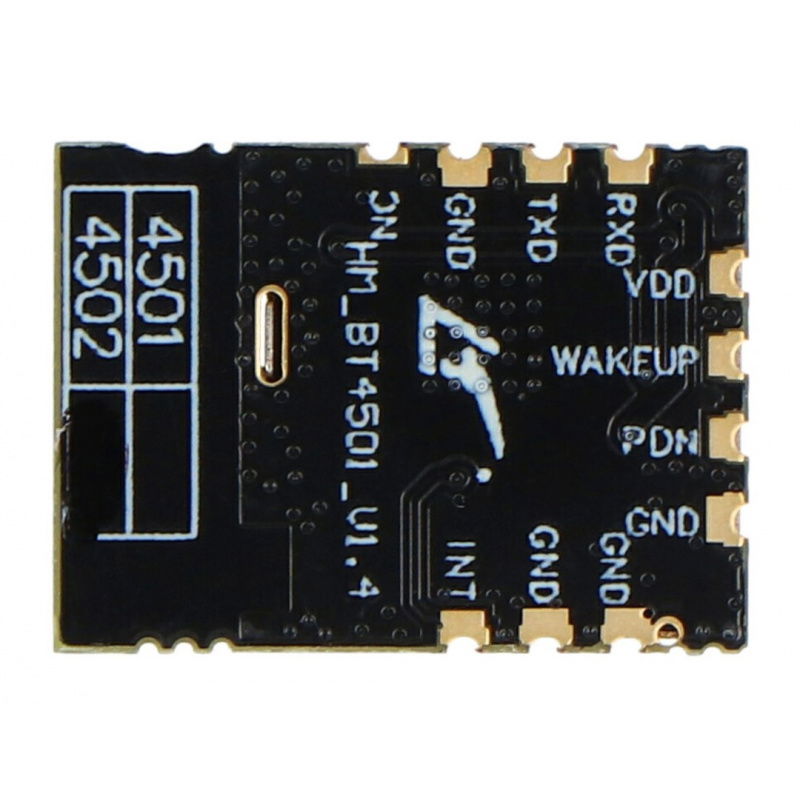

Bluetooth modul HM-BT4502.
Kolíky modulu Bluetooth
Modul komunikuje přes sériové rozhraní UART. Je napájen napětím od 1,8 V do 3,6 V.
| název | Popis |
|---|---|
| VDD | Napájecí napětí od 1,8 V do 3,6 V. |
| GND | Hmotnost systému. |
| VZBUDIT | Probuzení kolík. |
| PDN | Kolík ovládání napájení. |
| RDX | Pin přijímače UART. |
| TDX | Pin vysílače UART. |
| INT | Externí přerušení. |
Hlavní vlastnosti modulu Bluetooth
- Řízeno přes sériové rozhraní, plně duplexní obousměrná komunikace, minimální rychlost je 9600 bps.
- Výchozí interval připojení je 30 ms.
- Podporuje přenosový symbol 2M a přenosy paketů 244 bajtů.
- Podporuje AT příkazy pro základní nastavení.
