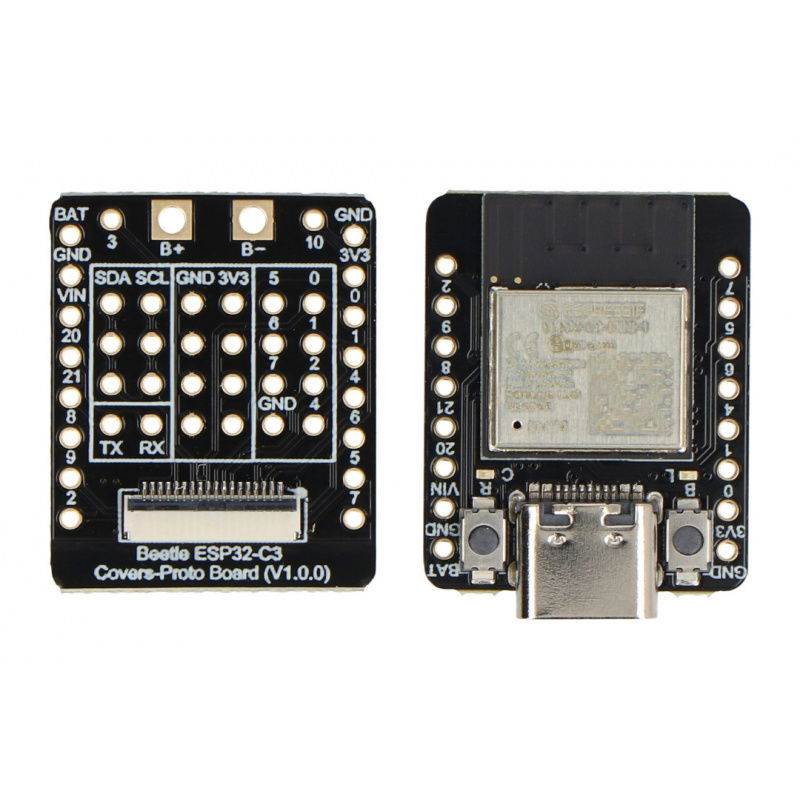

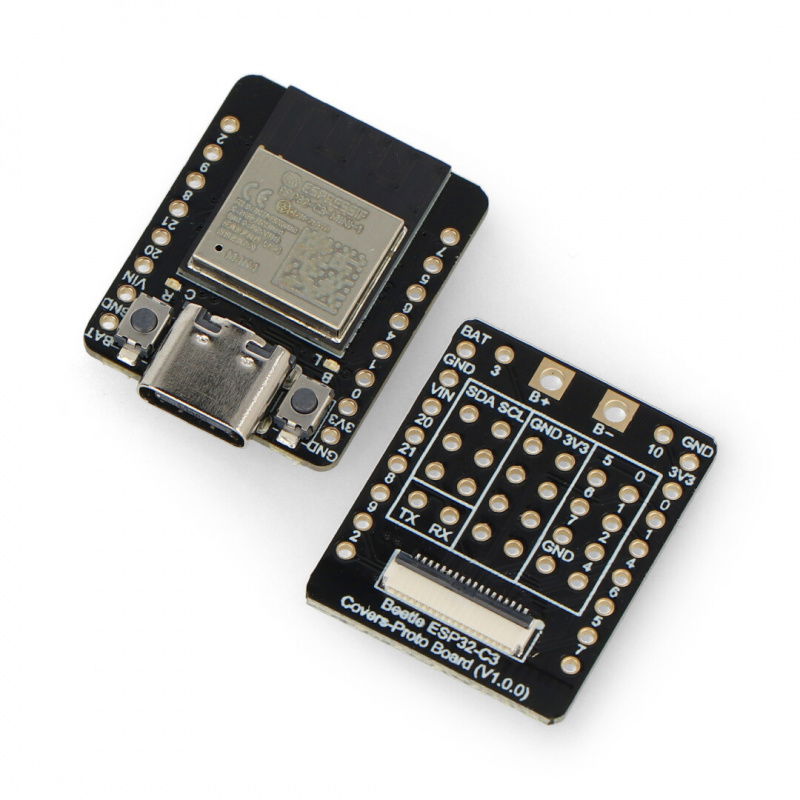

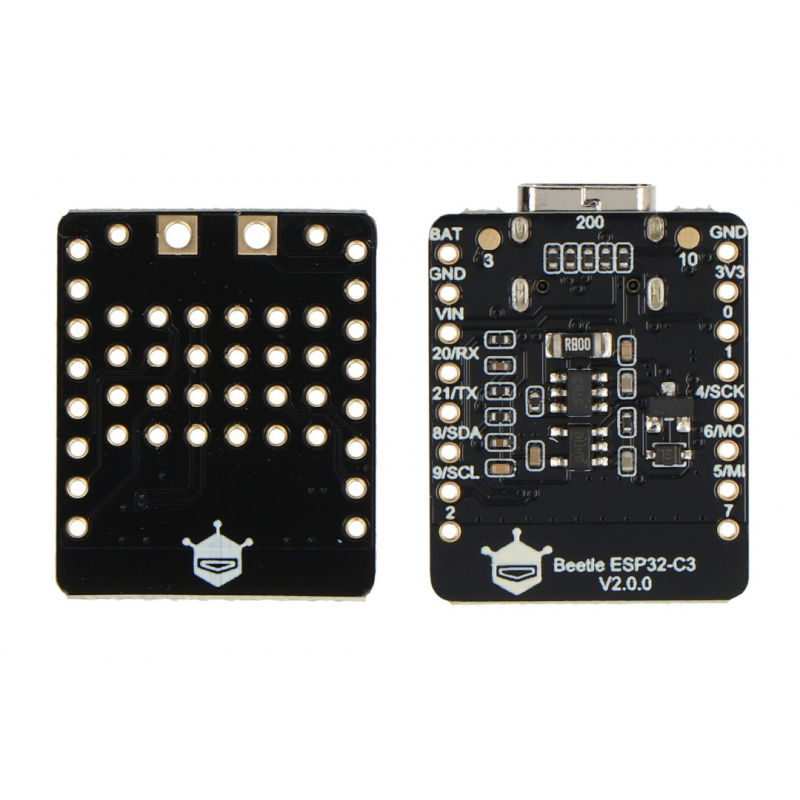

Popis produktu: Beetle ESP32 - C3 RISC-V - s mikrokontrolérem Espressif ESP32-C3 RISC-V - WiFi - Bluetooth - DFRobot DFR0868
Modul je osazen jednojádrovým procesorem ESP32 - C3 RISC-V s taktem až 160 MHz. Má 400 KB RAM , 364 KB ROM, 4 MB Flash a 8 KB RTC SRAM. Beetle ESP32-C3 je určen především pro aplikace IoT, podporuje dvoupásmovou WiFi a bezdrátovou komunikaci Bluetooth 5 (LE), což snižuje obtížnost práce v síti, a podporuje také protokoly Bluetooth Mesh a Espressif WiFi Mesh, komunikace je mnohem stabilnější a může pokrýt větší plochu. Má tlačítka BOOT a RST.
Obsah sady.
Beetle ESP32 - C3 RISC-V - s mikrokontrolérem Espressif ESP32-C3 RISC-V - WiFi - Bluetooth - DFRobot DFR0868.Speciální vlastnosti Beetle ESP32 - C3
- Osazeno čipem ESP32 - C3 s jednojádrovým procesorem RISC-V
- Kompaktní rozměry 25 x 20,5 mm umožňují použití obkladu i v atypických projektech
- Vestavěná funkce řízení nabíjení pro bezpečnější nabíjení a vybíjení
- Součástí je také rozšiřující karta, která je pohodlnější pro vytváření projektů
- Podpora bezdrátové komunikace WiFi a Bluetooth 5 (LE).
- Modul se používá v široce chápaných aplikacích systému IoT Internet from Things
Obsah sady
- Hlavní modul Beetle ESP32-C3 - 1 kus
- Rozšiřující karta Beetle ESP32-C3 - 1 kus
- 1x8 zlatý proužek - 2,54 mm rastr - 2 kusy
Doporučené použití modulu
- Průmyslová automatizace
- Chytrá domácnost a aplikace IoT
- Lékařské vybavení
- Spotřební elektronika
- Široce chápané prototypování systémů

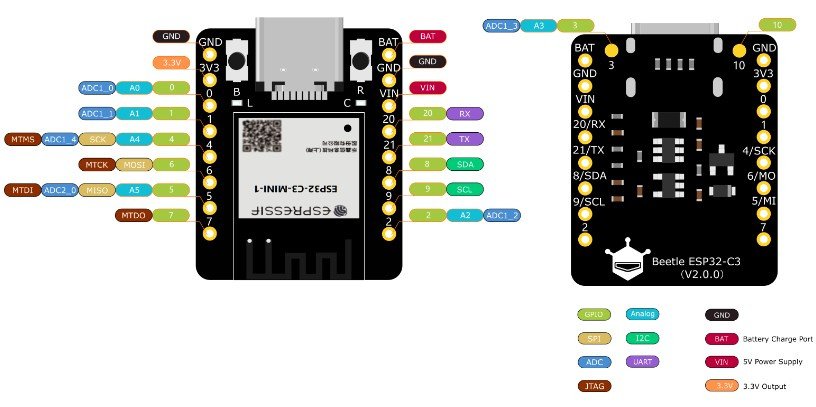

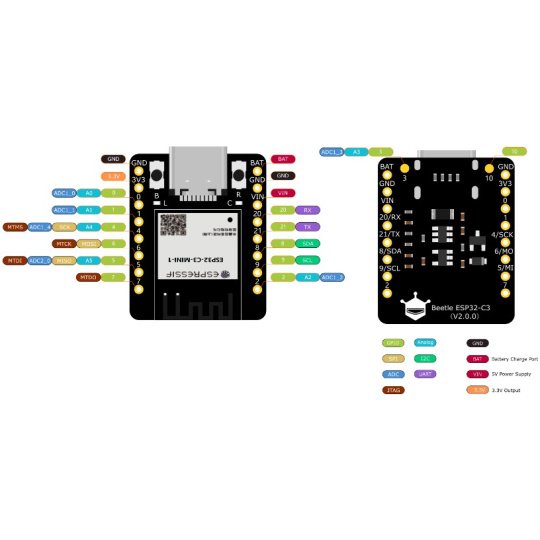

Uspořádání vedení.
Beetle ESP32 - C3 RISC-V od DFRobot.
Výrobce připravil podrobnou uživatelskou příručku, která usnadňuje zahájení práce s modulem. Najdete zde také návod, jak používat WiFi funkce ovladače, jako je připojení k platformám IoT – Aliyun nebo IFTTT a další. Uživatelé mohou také využít různé senzory a periferie DFRobot k vybudování mnohem rozsáhlejších systémů IoT.
Technická specifikace Beetle ESP32 - C3
- Základní parametry
- Pracovní napětí: 3,3V
- Vstupní napětí z konektoru USB Type-C: 5V DC
- Vstupní napětí z pinu VIN: 5 V DC
- Pracovní proud: 25 mA
- Maximální nabíjecí proud: 400 mA
- Provozní teplota modulu: od -40 °C do 105 °C
- Rozměry dlaždic: 25 x 20,5 mm
- Hardwarové parametry
- Procesor: RISC-V 32bitový jednojádrový procesor
- Frekvence hodin: 160 MHz
- Paměť SRAM: 400 kB
- Paměť ROM: 384 kB
- Flash paměť: 4 MB
- RTC paměť SRAM: 8 kB
- USB standard: USB 2.0 s rychlostí až 12 Mbit/s
- Vývojové prostředí: Arduino IDE, ESP-IDF, MicroPython, C/C++ a Python
- Bezdrátová komunikace WiFi
- WiFi protokol: IEEE 802.11b/g/n
- Šířka pásma: 20 MHz, 40 MHz v pásmu 2,4 GHz
- Režim WiFi: Station, SoftAP, SoftAP + Station a Random Mode
- Frekvence WiFi: 2,4 GHz
- Agregace snímků: TX / RX A-MPDU, TX / RX A-MSDU
- Bezdrátová komunikace Bluetooth
- Standard Bluetooth: Bluetooth 5, Bluetooth mesh
- Frekvence Bluetooth: 125 kbps, 500 kbps, 1 Mbps, 2 Mbps
- Výstupy desky
- Digitální I/O x13
- LED PWM x6
- SPI x1, UART x2, I2C x1, I2S x1
- IR transceiver: x2 vysílací kanál, x2 přijímací kanál (náhodný kolík)
- 2x 12bitové převodníky SAR ADC, až 6 kanálů
- DMA ovladač se 3 přenosovými a 3 přijímacími kanály
- Konektor USB Type-C x1
