Popis

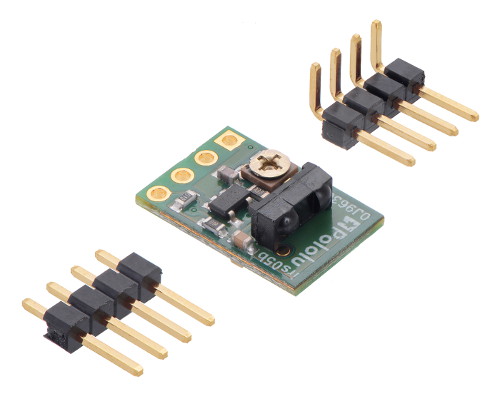

Senzor přiblížení založený na systému TSSP77038 pracujícím v infračerveném rozsahu. Má trvalé zesílení. Tato verze s vysokým jasem čerpá přibližně 16 mA při napájení 5 V. Senzor pracuje v dosahu až 60 cm.
Spojení

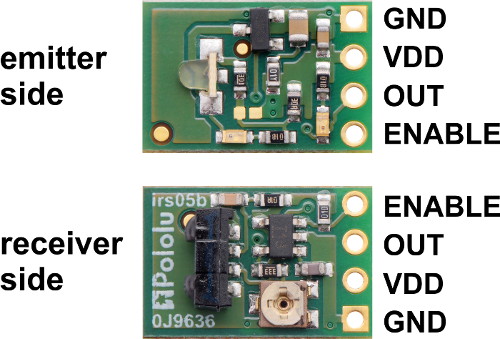

Senzor má 4 piny pro vlastní montáž konektorů Goldpin - rozteč 2,54 mm (součástí balení):
- GND - základ systému
- VDD - napájecí zdroj od 3,3 V do 5 V, napájecí zdroj menší než 5 V snižuje jas IR LED a snižuje provozní dosah. Chcete-li dosáhnout plného jasu při 3,3 V, zkratujte jumper na straně vysílače
- OUT - ve výchozím nastavení ve vysokém stavu přejde při detekci objektu do nízkého stavu, současně červená LED signalizuje, že je objekt detekován
- POVOLIT - pin umožňující modul, ve výchozím nastavení ve vysokém stavu (povoleno)
Nastavení frekvence vysílače
Potenciometr na straně přijímače lze použít k nastavení frekvence infračerveného vysílače. Maximální rozsah je dosažen při 38 kHz, ale lze jej podle potřeby upravit.
Specifikace
- Napájecí napětí: od 3,3 V do 5 V.
- Proudový odběr: 16 mA
- Čip: TSSP77038
- Vzorkovací frekvence: 1 kHz
- Dosah: až 60 cm
- Rozměry: 15 x 10 x 5 mm
- Hmotnost: 0,6 g
Omezení
- Senzor zobrazuje pouze detekci objektu, neukazuje vzdálenost od něj
- Velikost a schopnost odrážet infračervené paprsky objektu ovlivňuje činnost modulu
- Senzor má široký pracovní úhel, takže budete možná muset použít další štíty. Tyto kryty mohou také způsobit chybné hodnoty
- Senzor reaguje na infračervené vlny z okolí, např. Zářivky
- Více senzorů se může vzájemně rušit a vést k chybným údajům
Verze senzorů
Senzor je k dispozici ve dvou verzích: nízký jas a vysoký jas. Liší se vzhledem s použitými odpory a možnostmi s aktuální spotřebou a rozsahem provozu.
