Popis produktu: Multi-GNSS polohovací modul - LC76G - GPS, BeiDou (BDS), GLONASS, Galileo, QZSS - Waveshare 24370

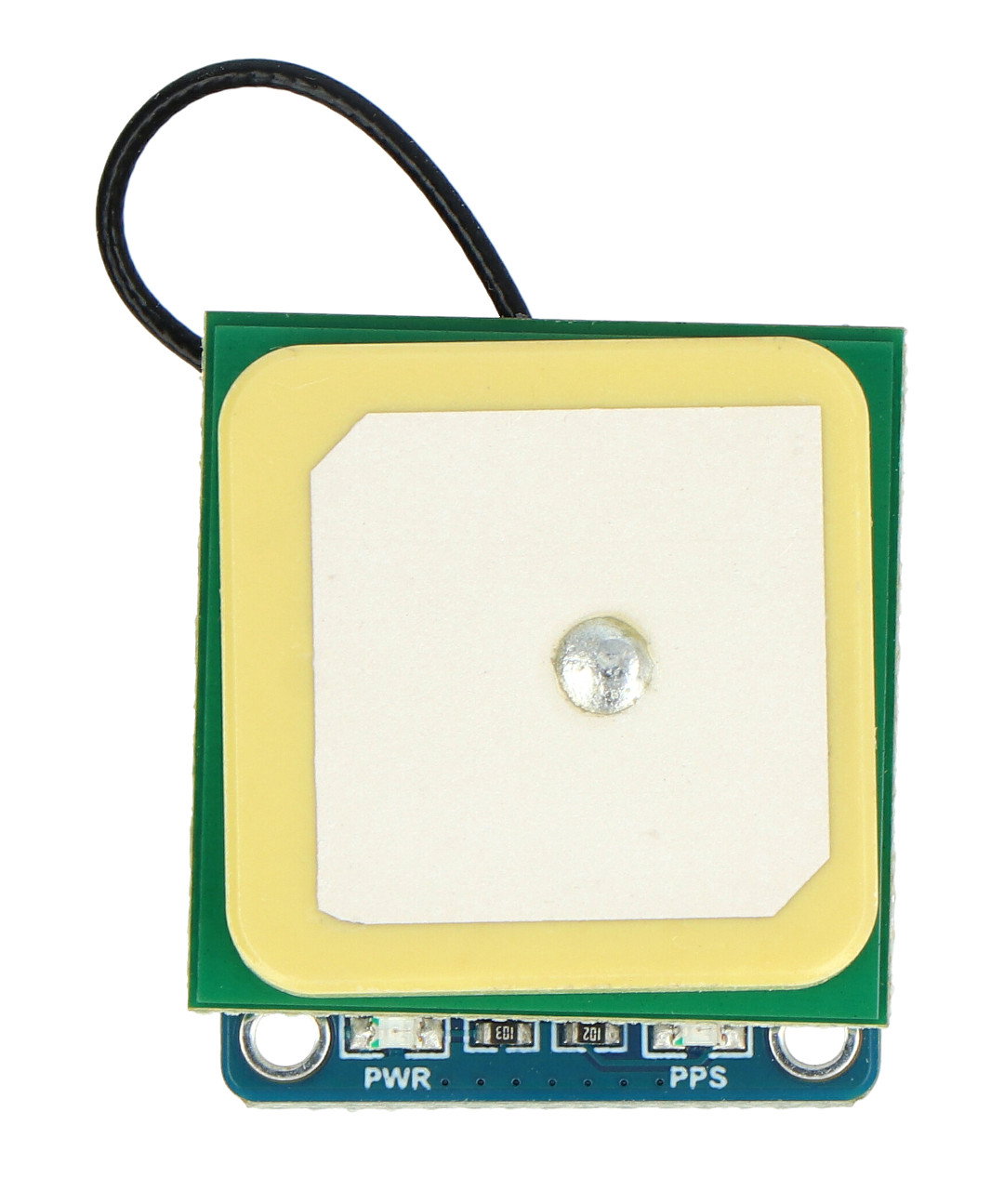

Modul LC76G od Waveshare je pokročilá GNSS navigační deska , která podporuje systémy GPS, BeiDou, GLONASS, Galileo a QZSS . Je schopen současného polohování pomocí více systémů nebo nezávislého polohování v rámci jednoho systému. Tento modul podporuje technologie EPO a EASY , které umožňují rychlejší, přesnější a efektivnější polohování. Komunikuje přes rozhraní UART a I2C , takže jej lze připojit například k Raspberry Pi nebo Arduinu . Má také vestavěný nízkošumový LNA zesilovač , který zvyšuje citlivost příjmu signálu a podporuje funkci synchronizace času 1PPS . K modulu je připojena aktivní keramická anténa .
Produkt je kompatibilní s Raspberry Pi, Arduino a ESP32.
Zkontrolujte také příručku připravenou výrobcem.

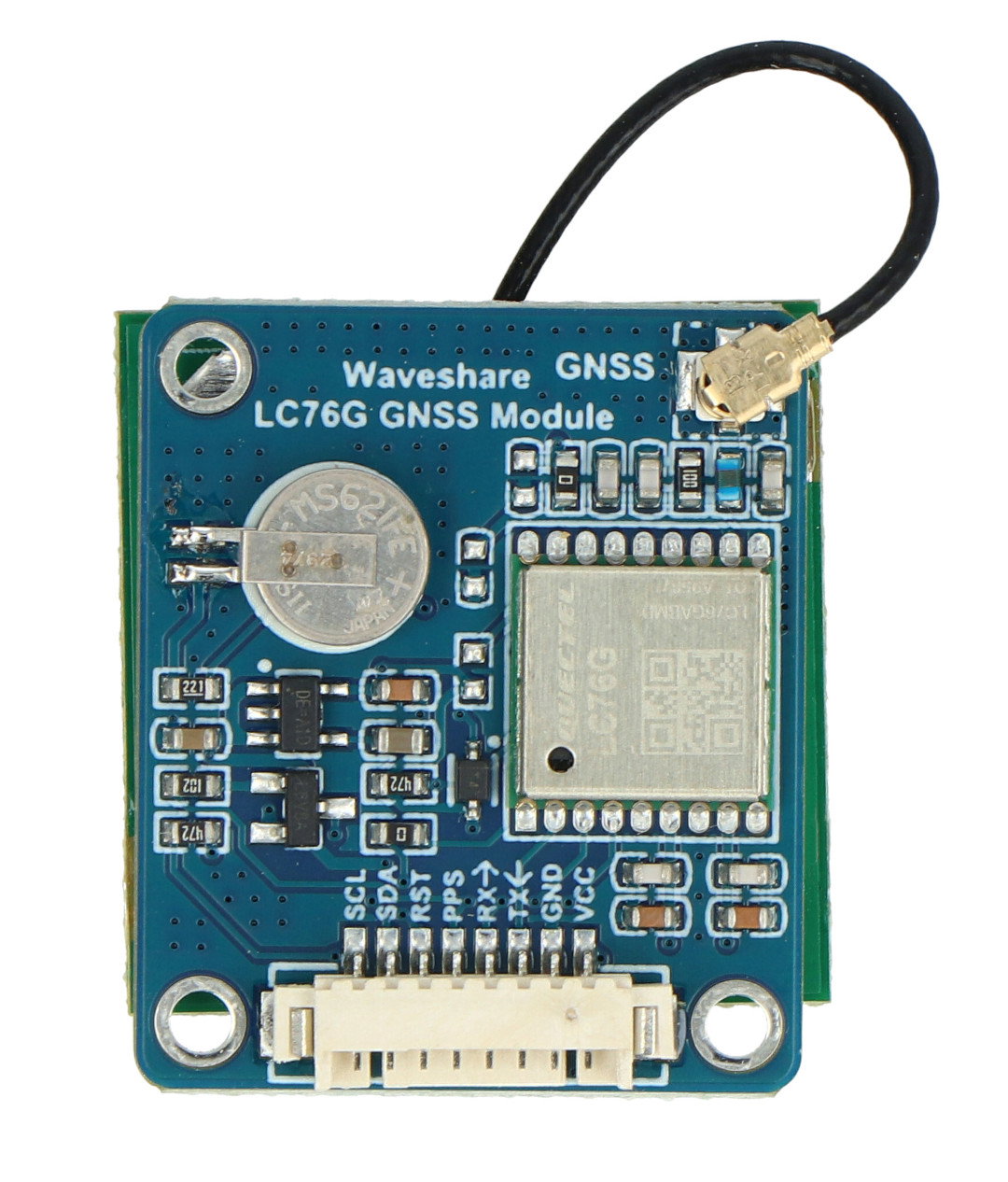

Multi-GNSS polohovací modul - LC76G - GPS, BeiDou (BDS), GLONASS, Galileo, QZSS - Waveshare 24370.
Deska podporuje více lokalizačních systémů, včetně GPS, BeiDou, Galileo, GLONASS a QZSS.
Speciální vlastnosti modulu
- Podporuje systémy Multi-GNSS: GPS, BeiDou, Galileo, GLONASS a QZSS
- Podporuje technologie EPO (Extended Predictive Orbit) a EASY (Embedded Assist System)
- Komunikuje přes rozhraní UART a I2C
- Je vybaven nízkošumovým LNA zesilovačem pro lepší příjem signálu
- Používá funkci synchronizace času 1PPS (Pulse Per Second).
- Obsahuje LED indikátory informující o provozním stavu modulu
- Funguje s deskami jako Raspberry Pi, ESP32 nebo Arduino
Technologie EPO a EASY
Modul využívá technologie EPO (Extended Predictive Orbit) a EASY (Embedded Assist System) pro rychlé polohování. EPO umožňuje predikci oběžné dráhy družic GNSS po dobu až 30 dnů , což zkracuje dobu prvního vypuštění pomocí uložených orbitálních dat, a to i v obtížných podmínkách příjmu signálu. EASY na druhou stranu ukládá data o efemeridách satelitů do paměti modulu , což vám umožňuje provádět určování polohy bez nutnosti pokaždé stahovat tato data z externích zdrojů. Tyto technologie umožňují rychlejší polohování a zvýšení přesnosti po zapnutí modulu.
Nastavte obsah
- Multi-GNSS polohovací modul - LC76G - GPS, BeiDou (BDS), GLONASS, QZSS
- Kabel MX1.15 s 8pinovým konektorem

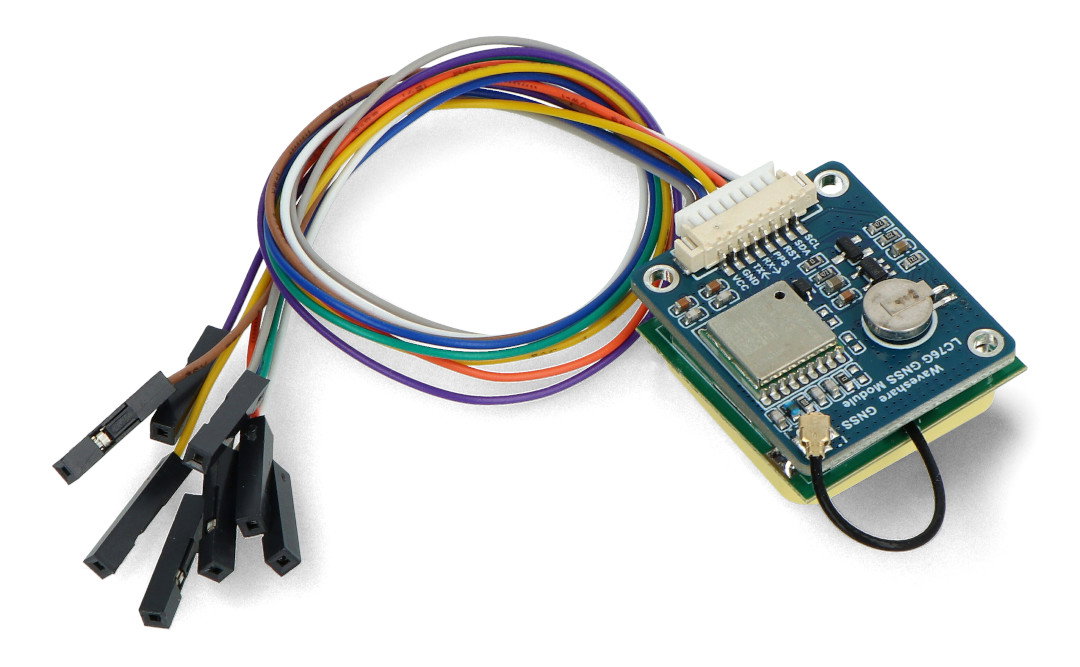

Sada obsahuje kabel MX1.15 s 8pinovým konektorem.
Technické specifikace modulu
- Model: LC76G
- Vestavěný navigační čip: AG3352
- Podporované satelitní systémy: GPS / GLONASS / Galileo / BDS / QZSS
- Přijímač pruhu L1: 47 sledovacích kanálů
- Podpora SBAS: ano
- Podpora A-GNSS: ano
- Citlivost:
- Akvizice: -147 dBm
- Re-akvizice: -159 dBm
- Sledování: -166 dBm
- Time-To-First-Fix
- Studené starty: autonomní do 26 s, EASY do 12 s a EPO do 5 s
- Starty válek: autonomní až 2 s (s EASY)
- Horké starty: až 1 s
- Přesnost polohy: 1,5 m CEP
- Přesnost rychlosti: 0,1 m/s
- Přesnost zrychlení: 0,1 m/s²
- Přesnost časování: 30 ns
- Přenosová rychlost I2C: max 400 kbps
- Přenosová rychlost UART:
- Rozsah: od 9600 bps do 921600 bps
- Výchozí: 115200 bps
- Rychlost aktualizace dat GNSS:
- Maximum: 10 Hz
- Výchozí: 1 Hz
- Další funkce: Geo-Fence, detekce rušení, ochrana proti rušení, LNA
- Rozměry modulu: 30,5 x 25,5 mm
