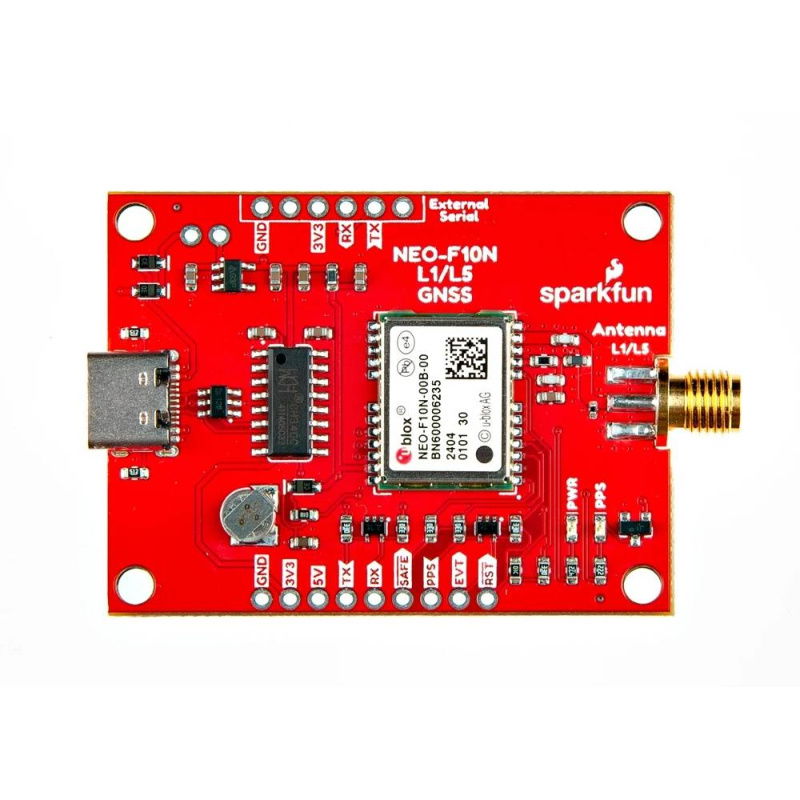

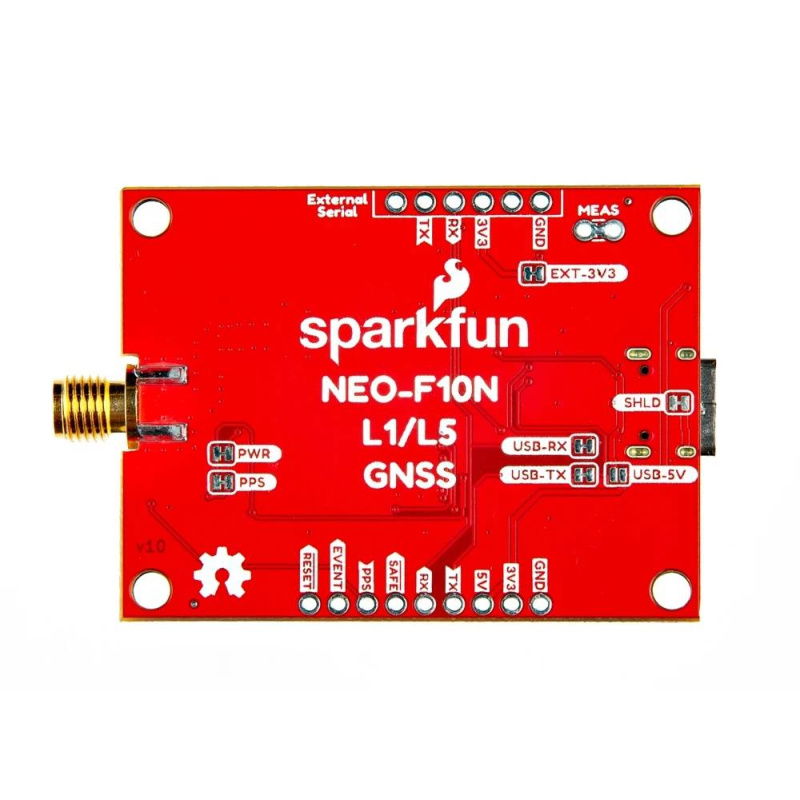

Popis produktu: GNSS L1/L5 Breakout Module - NEO-F10N - SMA - SparkFun GPS-24114
SparkFun GNSS L1/L5 Breakout - NEO-F10N je satelitní navigační modul nové generace, který využívá pásma L1 a L5 a poskytuje přesnější určování polohy v hustém městském prostředí. Podporuje současný příjem signálů GPS , Galileo a BeiDou a technologie u-blox F10 snižuje vícecestné rušení pro lepší přesnost. Modul má port UART a převodník CH340 USB - UART, který usnadňuje připojení k počítači. Integrovaná baterie udržuje RTC a zkracuje čas do polohy z 28 s (studený start) na 2 s (horký start). Rozšířené piny usnadňují integraci s mikrokontroléry a konektor SMA umožňuje připojení externí antény. Modul podporuje protokoly NMEA a UBX, konfigurované pomocí u-centra.
Používáte tento typ modulu poprvé? Nezapomeňte si prostudovat uživatelskou příručku výrobce!

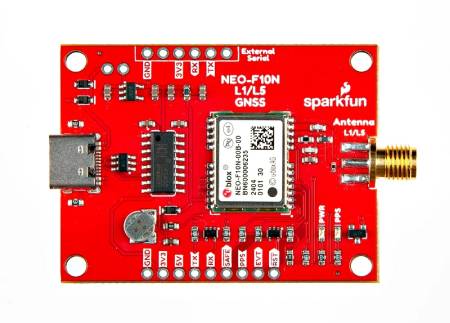

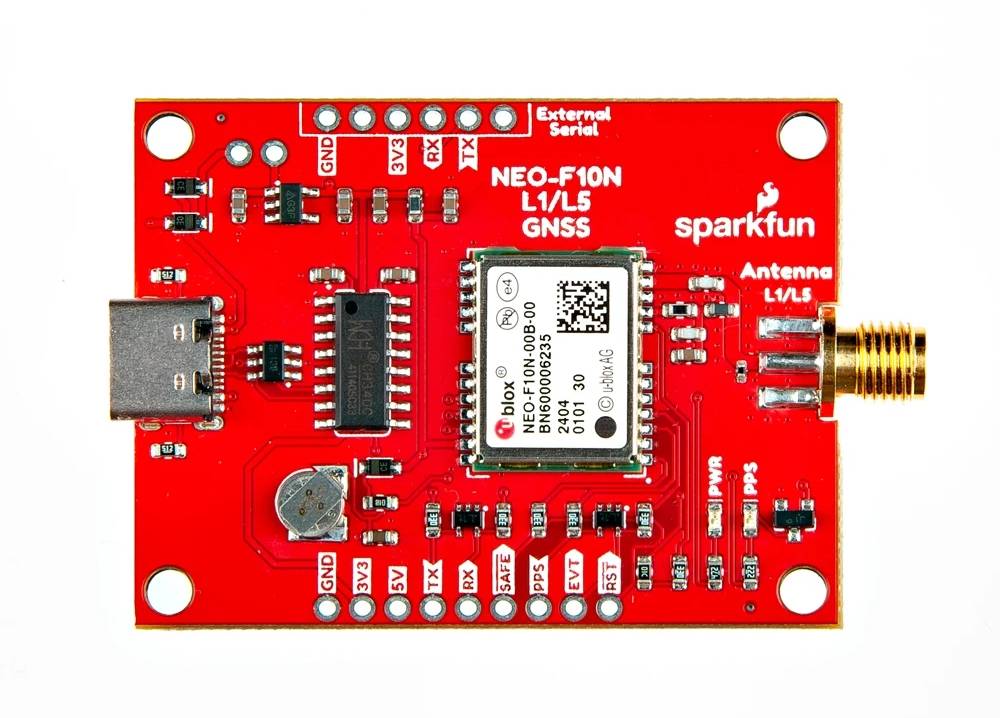

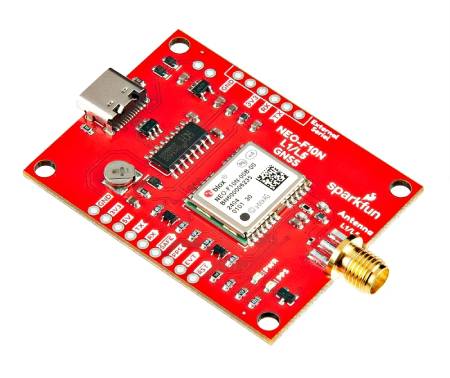

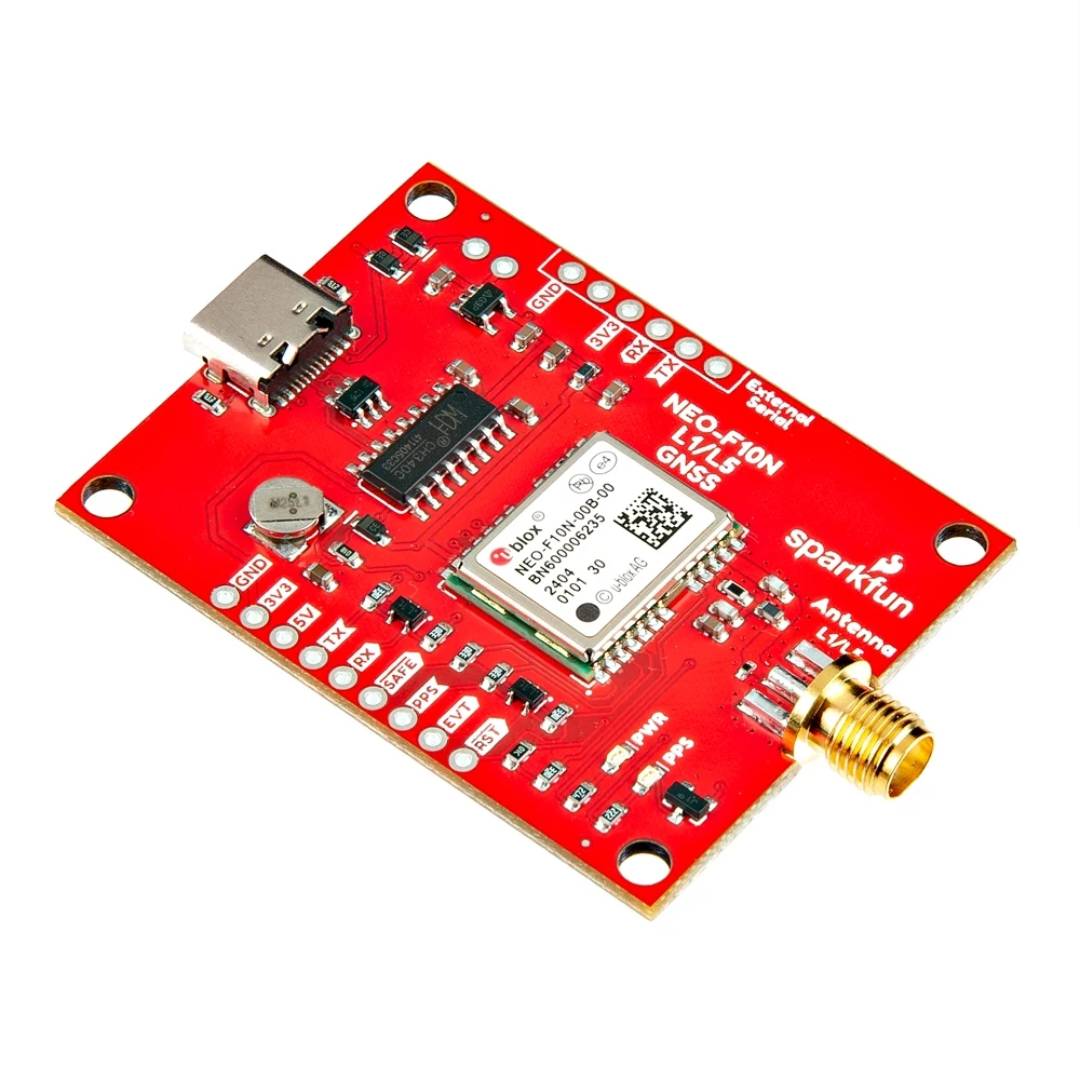

L1/L5 Breakout GNSS modul - NEO-F10N - SMA - SparkFun GPS-24114.
NEO-F10N poskytuje lepší výkon v náročném městském prostředí díky využití pásma L5.
Speciální vlastnosti modulu
- Podpora GNSS : současný příjem GPS, Galileo a BeiDou pro lepší určování polohy
- Pásmo L1/L5 : vyšší přesnost a lepší odolnost proti rušení než tradiční L1/L2
- Rychlejší lokalizace : Baterie RTC zkracuje dobu určování polohy z 28 s na 2 s
- Snadné připojení : CH340 USB - UART umožňuje připojení přes USB bez dalších adaptérů
- Konfigurovatelnost : možnost nastavení provozních parametrů pomocí programu u-center
- SMA konektor : umožňuje připojení antény pro lepší signál
- 3,3V/5V napájecí zdroj : podporuje různé logické napětí pro snadnou integraci s mikrokontrolérovými systémy
Pozor!
Tento produkt vyžaduje ke správné funkci anténu . Prohlédněte si naši nabídku a vyberte si tu správnou GNSS anténu pro váš projekt.
Co je GNSS?
GNSS (Global Navigation Satellite System) je globální satelitní navigační systém včetně GPS (USA), Galileo (Evropa), BeiDou (Čína) a GLONASS (Rusko). Umožňuje určování polohy na Zemi pomocí příjmu signálů ze satelitů . Použití více systémů současně zvyšuje přesnost a odolnost vůči rušení, což je u moderních navigačních systémů zásadní.
Praktické aplikace
Modul NEO-F10N se osvědčí v mnoha aplikacích:
- Drony a robotika - přesné polohování v prostoru
- Geodetické měření - lepší přesnost ve ztížených městských podmínkách
- Navigační systémy - integrace s mikrokontroléry pro stavbu GPS zařízení
- Monitoring vozidel - přesné sledování přepravních tras
- IoT projekty – integrace se systémy sledování polohy v chytrých zařízeních
Vysvětlení, jak funguje systém GPS.

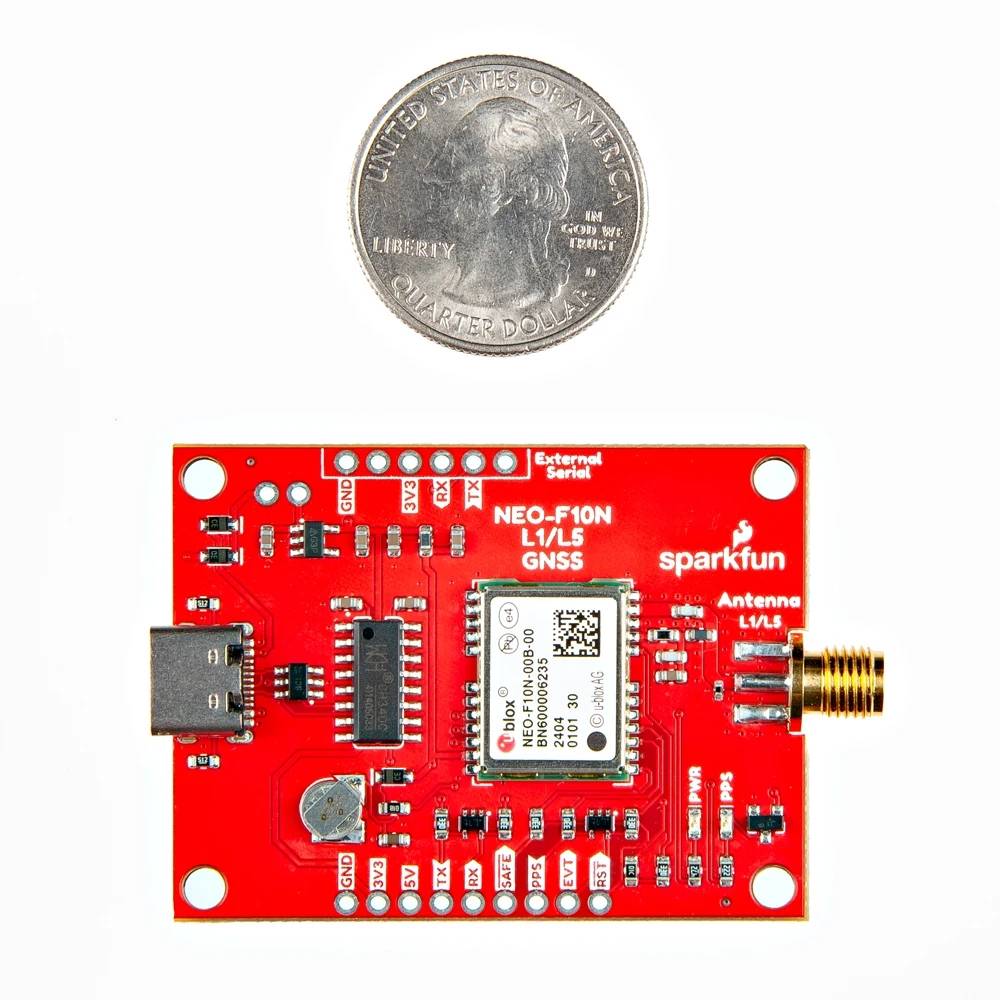

Deska s kompaktními rozměry 50,8 x 38,1 mm.
Technická specifikace modulu
- Vestavěný systém: NEO-F10N
- Podporované systémy: GPS, Galileo, BeiDou
- Frekvenční rozsah: L1 (1575,42 MHz), L5 (1176,45 MHz)
- Přesnost polohování: 1,5m
- Čas do první polohy: 28 sekund (studený start), 2 sekundy (horký start)
- Maximální obnovovací frekvence: 20 Hz
- Maximální výška: 80 km
- Maximální rychlost: 500 m/s
- Napájení: 3,3V/5V (veškerá logika je na 3,3V)
- Spotřeba proudu: 21 mA až 26 mA
- Rozhraní: UART, USB Type-C
- Podporované protokoly: NMEA, UBX
- Anténní konektor: SMA
- Převodník: CH340C
- Regulátor napětí: AP2112K 3,3V/600mA
- Ochrana: ESD diody pro USB datové linky
- Rozměry: 50,8 x 38,1 mm (bez konektoru)
- Hmotnost: 9,75 g
