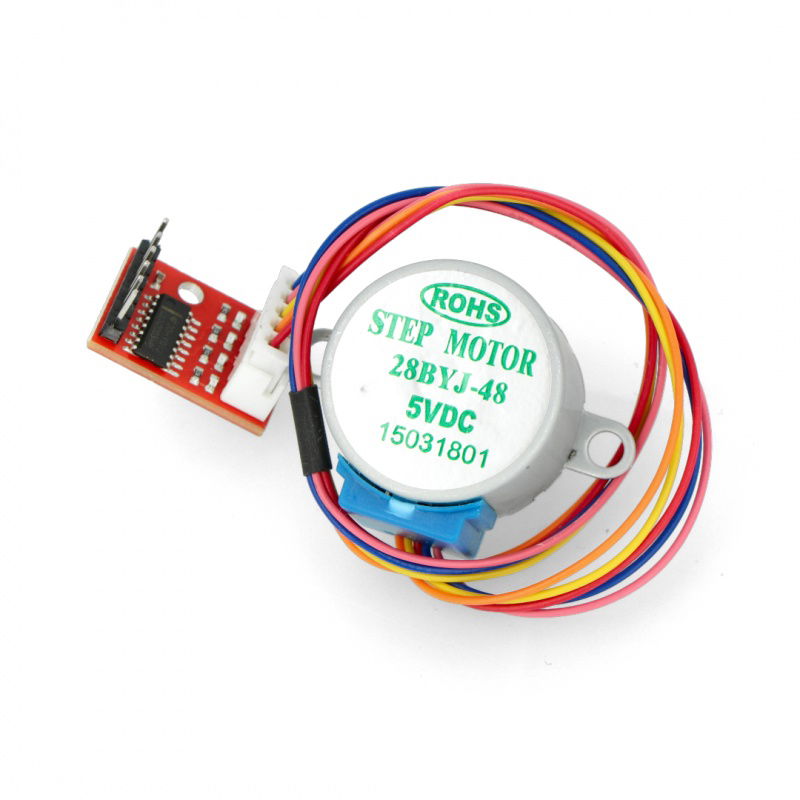

Popis produktu: Krokový motor s převodovkou 28BYJ-48 5 V / 0,1 A / 0,03 Nm s ovladačem ULN2003A - OpenPlatform
Pětivodičový krokový motor se specializovaným budičem založeným na ULN2003A. Je vybaven integrovaným převodovým poměrem 64:1. Pracuje s napětím 5 V a odebírá 100 mA na cívku. Přídržný moment převodu je 0,3 kg*cm (0,03 Nm). Výstupní hřídel má průměr 5 mm. 28BYJ-48 je řízen kontrolérem ULN2003A.
Použití krokových motorů:
- tiskárny
- CNC zařízení
- 3D tiskárny
- laserová zařízení
- manipulátoři
Krokový motor s převodovkou 28BYJ-48 5 V / 0,1 A / 0,03 Nm s ovladačem ULN2003A - OpenPlatform.
Dedikovaný kontrolér založený na systému ULN2003A.

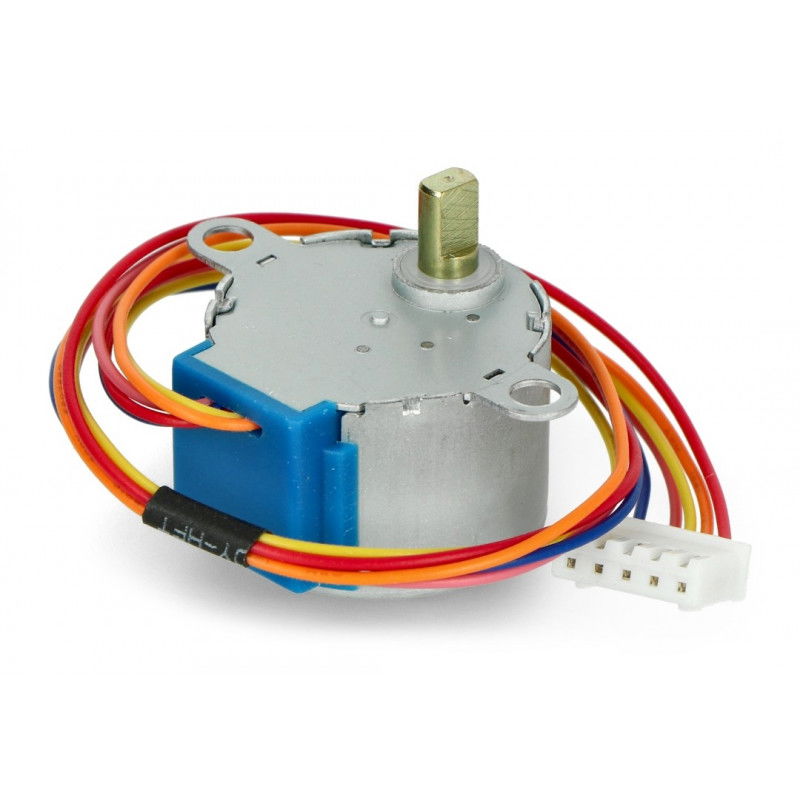

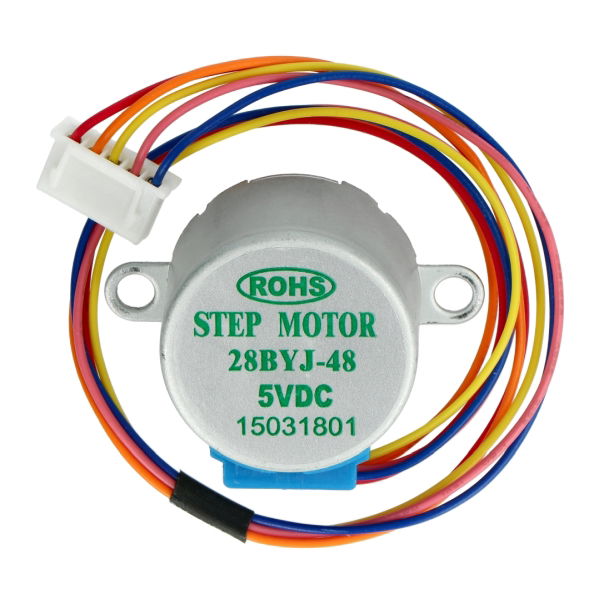

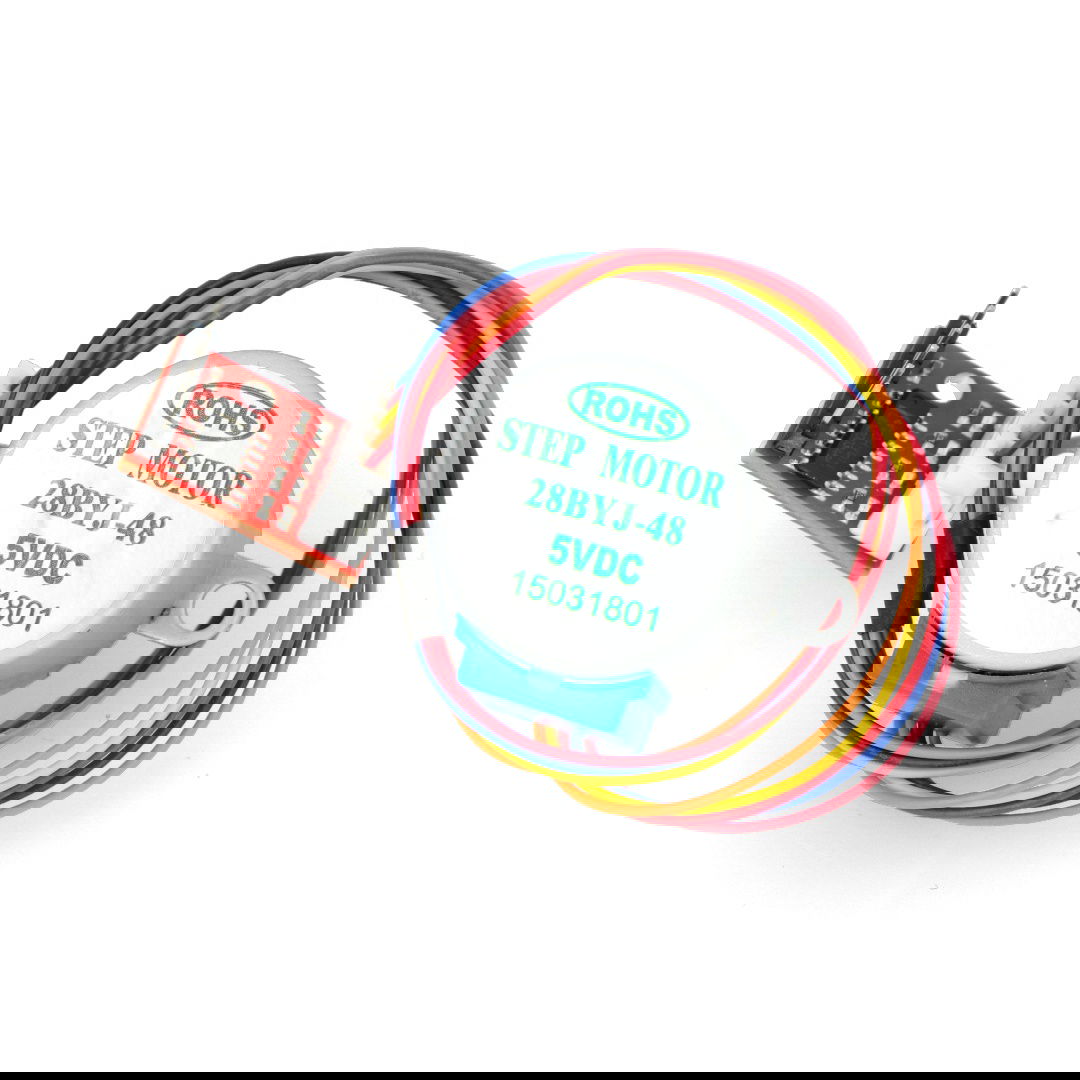

Specifikace motoru - krokový motor 28BYJ-48
- Jmenovité napětí: 5 V
- Spotřeba proudu na cívku: 100 mA
- Převodový poměr: 64:1
- Odpor cívky: 50 Ω
- Přídržný moment na výstupu z převodovky: 0,3 kg*cm (0,03 Nm).
- Piny: pět vodičů)
- Průměr hřídele: 5 mm se zkosením
- Hmotnost: 35 g
- Vzdálenost mezi montážními otvory: 35 mm
- Rozměry: ϕ28 x 19 mm (bez hřídele)
Podrobnosti naleznete v dokumentaci k motoru .

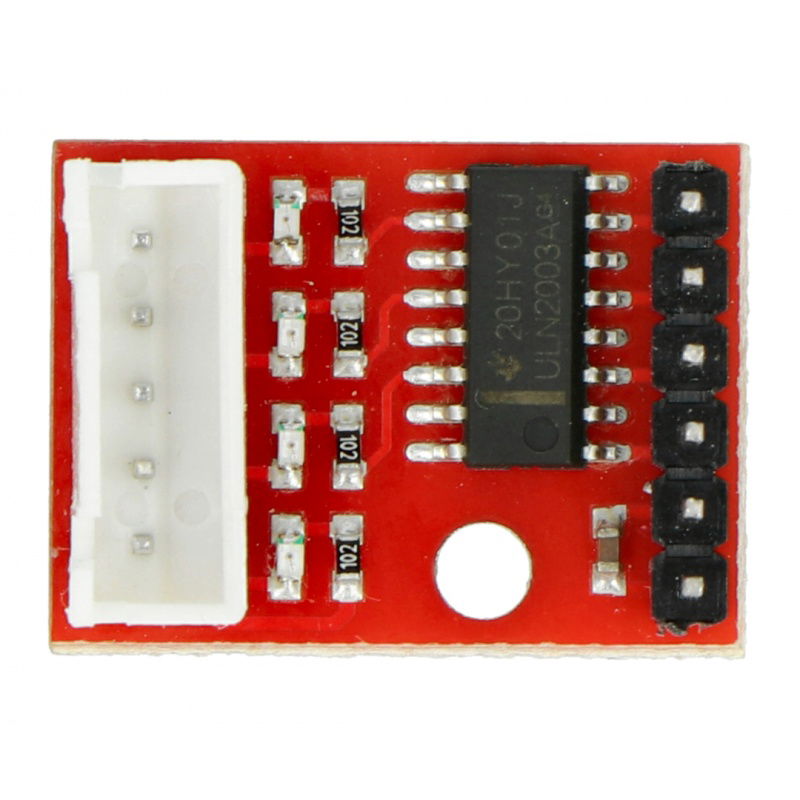

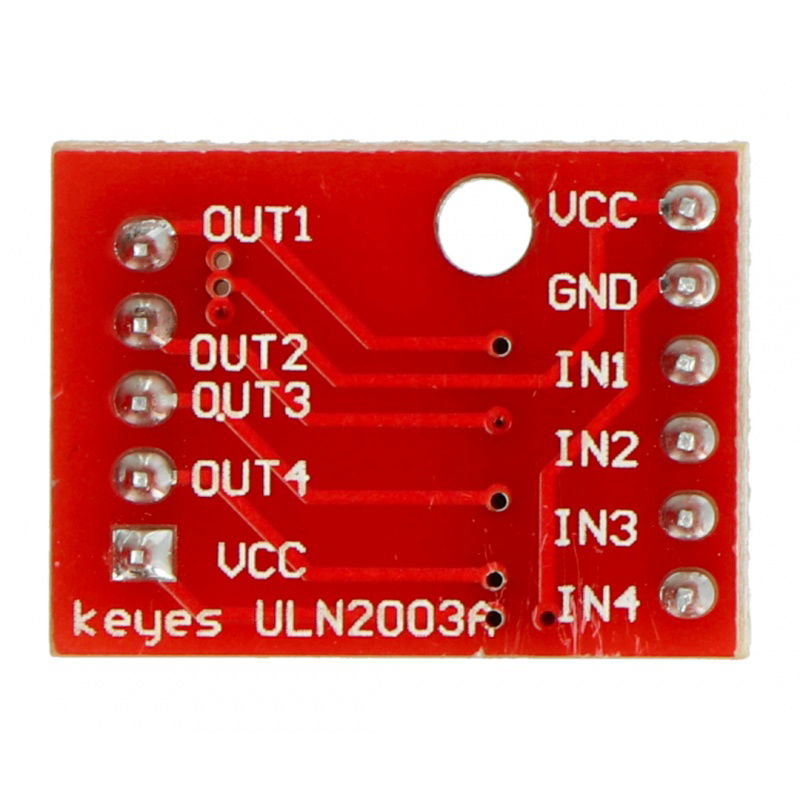

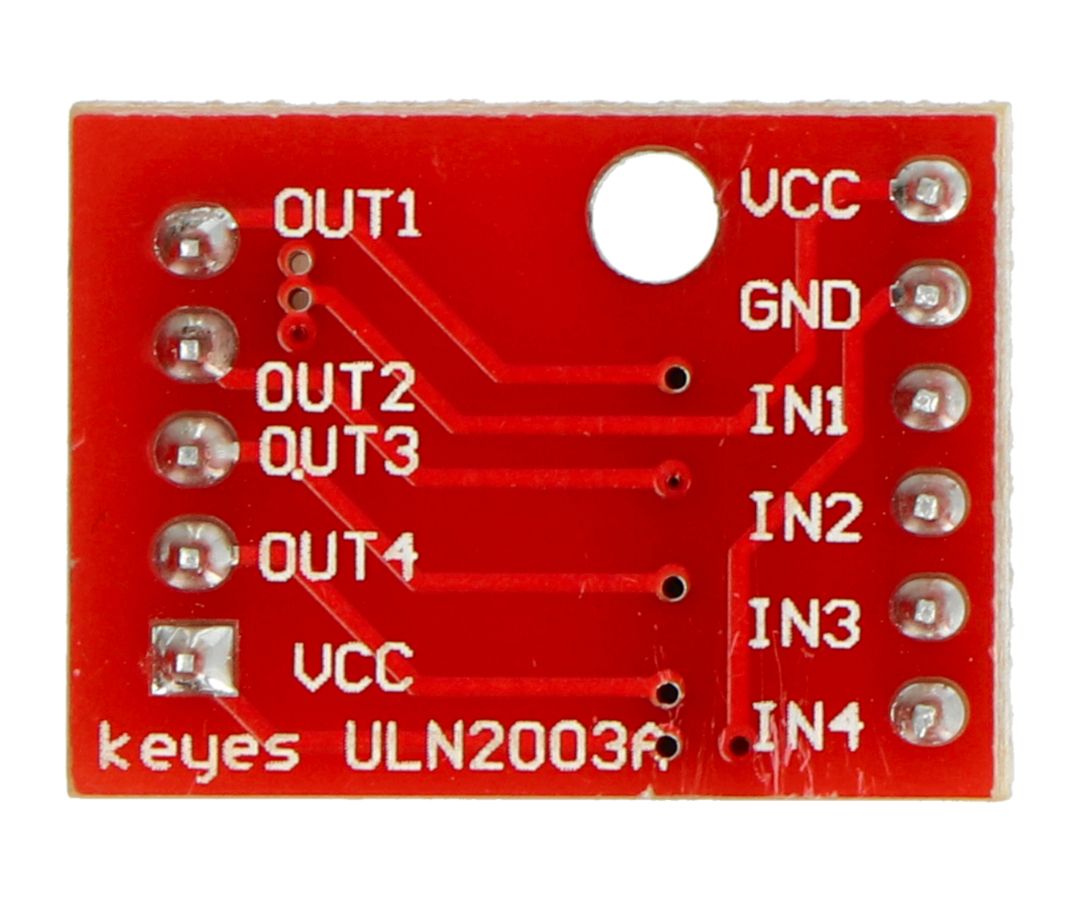

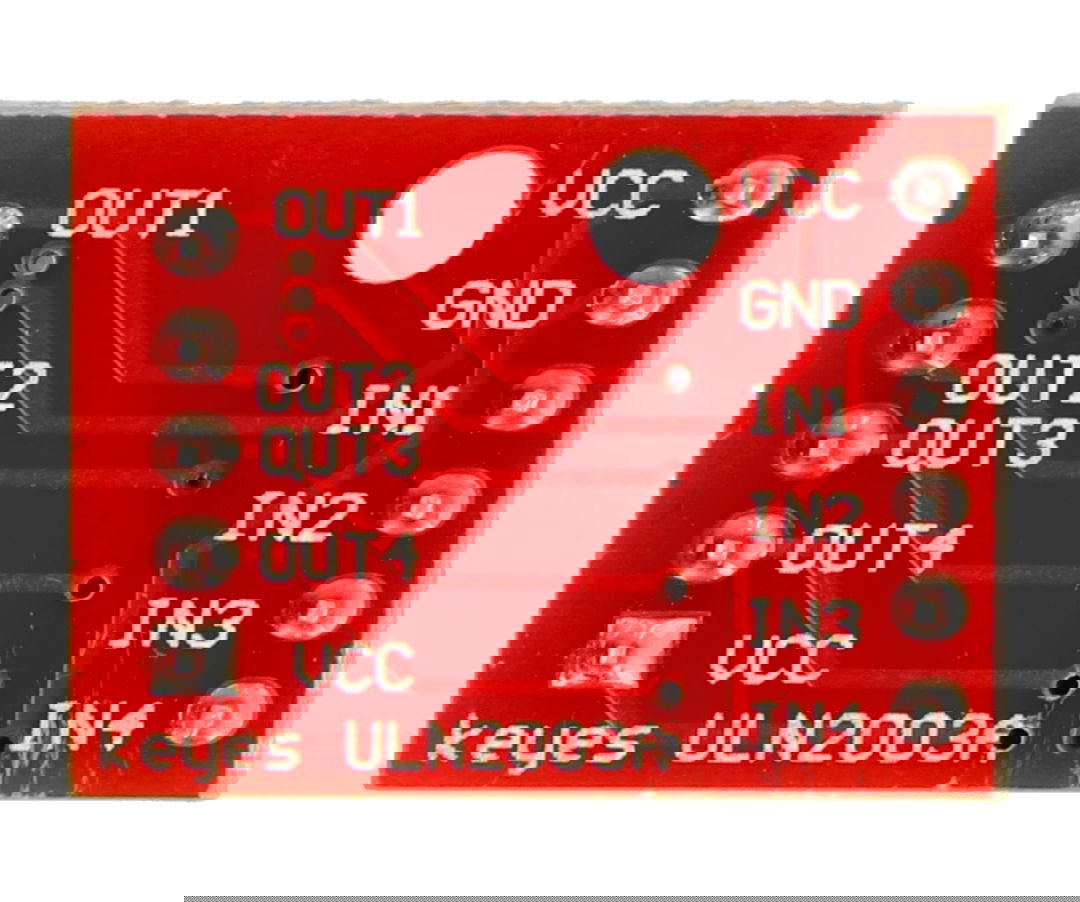

Specifikace ovladače
- Provozní napětí: 5 V
- Použitý čip: ULN2003A (dokumentace)
- Konektor kompatibilní s dodávaným motorem
- LED diody indikující aktuální fázi
- Sedm vstupních pinů - IN1...IN7
- Rozměry desky: 23 x 17 mm
Podrobnosti naleznete v dokumentaci k ovladači .
28BYJ-48 - Arduino a použití tohoto minipočítače je s tímto modelem krokového motoru plně možné.
Krokový motor s převodovkou.
Krokový motor - diskrétní rotační pohyb
Mezi četnými konstrukcemi elektromotorů používaných k pohonu strojů a zařízení je jedním z nejoblíbenějších technických řešení krokový motor. V podstatě se jedná o bezkartáčový stejnosměrný motor s tím rozdílem, že jeho rotor se otáčí přerušovaně, nikoli spojitě, a je řízen PWM signálem. Krokové motory se používají mimo jiné v robotech, číslicově řízených obráběcích strojích, tiskárnách a automobilovém průmyslu.
Jak funguje krokový motor?
Krokový motor, na rozdíl od BLDC motorů a konvenčních stejnosměrných komutátorových motorů, je napájen pulzním napětím (PWM). Jeden pulz (vysoký stav) odpovídá jedné otáčce motoru. Pro zvýšení krokového rozlišení motoru se používá speciální převodovka, jako u motoru 28BYJ-48. V tomto případě plné otočení hřídele motoru způsobí otočení výstupní hřídele o 1/64 otáčky.
