Popis produktu: Laboratorní napájecí zdroj LongWei LW-3010E 0-30V 10A
Programovatelný laboratorní napájecí zdroj umožňující regulaci napětí v rozsahu od 0 V do 30 V a proudu v rozsahu od 0 A do 10 A. Zařízení má snadno čitelný tříúrovňový displej, který zobrazuje hodnoty napětí, proudu a výkonu. LongWei LW-3010E může pracovat v následujících režimech: stabilizace výstupního napětí ( konstantní napětí CV ) a stabilizace výstupního proudu ( konstantní proud CC). Jejich aktuální stav je signalizován indikátory na předním panelu zařízení. LW-3010E je spínaný napájecí zdroj s chlazením ventilátoru. Komunikační port RS485 je umístěn na zadní straně zařízení.

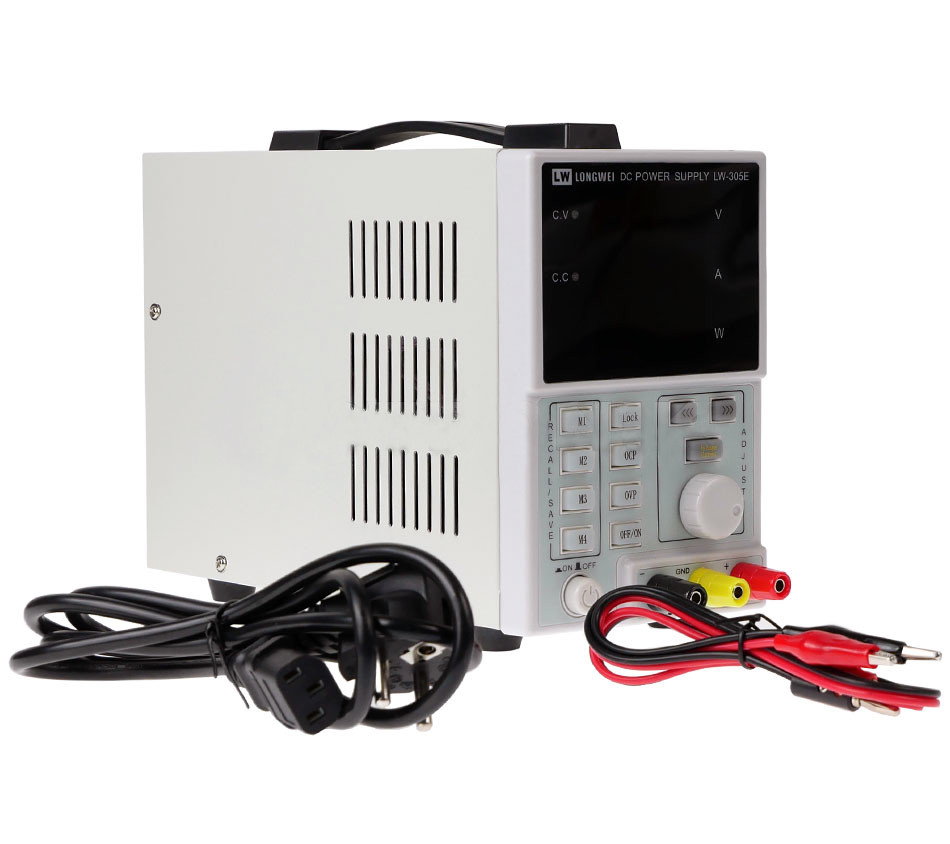

Laboratorní napájecí zdroj LongWei LW-3010E .

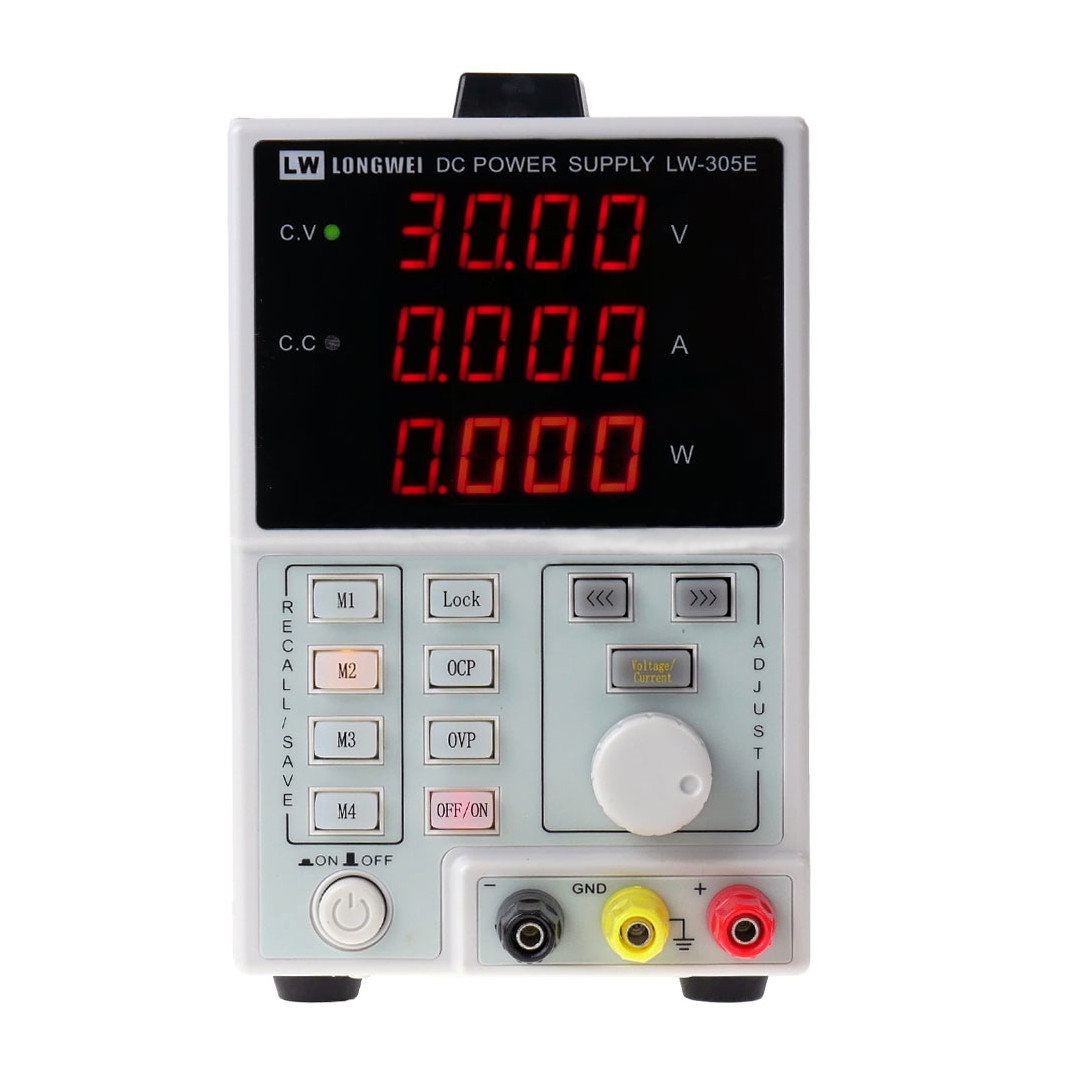

LongWei LW-3010E - pohled na přední panel .
Popis tlačítek ovládajících laboratorní napájení
- CV (Constant Voltage) - indikátor stabilizace vstupního napětí
- CC (Constant Current) - indikátor stabilizace výstupního proudu
- Zámek - tlačítko pro uzamčení tlačítek ovládacího panelu
- OCP (nadproudová ochrana) - tlačítko pro nadproudovou ochranu
- OVP (Overvoltage Protection) - tlačítko ochrany napětí
- OFF / ON - tlačítko start / stop výstupu napájení
- M1, M2, M3, M4 - tlačítka paměti provozních parametrů
- <<<, >>> - tlačítka pro úpravu parametrů proudu a napětí napájecího zdroje
- Napětí / Proud - tlačítko pro úpravu hodnoty napětí / proudu
- Knoflík pro nastavení příslušné hodnoty napětí / proudu
- ON / OFF - tlačítko aktivace zařízení
- Černá zásuvka (negativní výstupní konektor) - "-"
- Žlutá zásuvka (zem výstupu) - zemnicí svorka
- Červená zásuvka (výstupní svorka kladná) - "+" výstupní svorka
Specifikace laboratorního napájecího zdroje LongWei LW-3010E
- Rozsah výstupního napětí: 0V až 30V
- Rozsah výstupního proudu: 0 A až 10 A.
- Pracovní parametry:
- Napětí AC 220V / 110V ± 10% (přepínač na zadní straně pouzdra)
- Pracovní teplota: 0 ° C až 40 ° C, relativní vlhkost: ≤ 80% RH
- Skladovací teplota: -40 ° C až 85 ° C, relativní vlhkost: ≤ 80% RH
- Výstupní výkon: až 300 W.
- Zvlnění v režimech CV a CC
- Napětí: ≤ 30 mVrms
- Proud: ≤ 20 mArms
- Přesnost nastavení parametrů
- Napětí: 0,01V
- Proudy: 0,001 A.
- Stabilizační faktor
- Napětí: ≤ 0,2% + 1 mV
- Proud: ≤ 0,2% + 10 mA
- Faktor stabilizace zatížení
- Napětí (CV): 0,25% + 1 mV
- Proudy (CC): 0,25% +10 mA
- Integrovaná ochrana proti překročení přípustných hodnot
- OCP - proudová ochrana
- OVP - ochrana napětí
- OTP - teplotní ochrana
- OPP - ochrana proti přetížení
- Komunikační rozhraní RS485
- Vestavěný ventilátor v zadní části krytu
- Rukojeť pro přepravu zařízení
- Rozměry: 237 x 111 x 162 mm
- Hmotnost: 2,3 kg
Obsah soupravy
- Laboratorní napájecí zdroj LongWei LW-3010E
- Napájecí kabel
- Krokodýlí dráty - banán

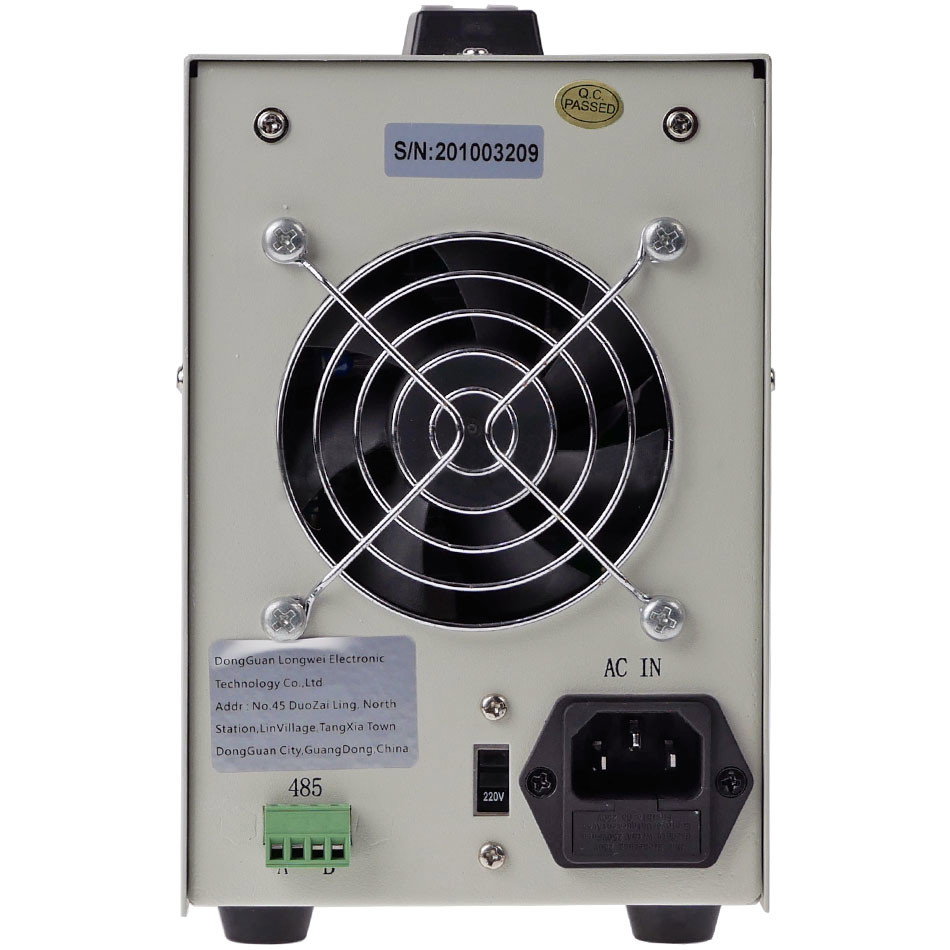

Zadní část zařízení s přepínačem napětí 110V / 220V .
