Popis produktu: SparkFun Qwiic pHAT v2.0 - Qwiic shield pro Raspberry Pi - SparkFun DEV-15945
SparkFun Qwiic pHAT v2.0 HAT štít pro Raspberry Pi, výrobce SparkFun. Expandér kolíků zlepšuje proces prototypování přidáním čtyř konektorů ekosystému Qwiic a šroubového konektoru pro připojení napájení. Dva porty jsou umístěny svisle vzhledem k desce a dva vodorovně . Rozšíření je kompatibilní s jakýmkoli Raspberry Pi, který používá standardní 2x20 GPIO header, stejně jako s NVIDIA Jetson Nano a Google Coral.
Obsah sady
- SparkFun Qwiic pHAT v2.0 - Qwiic štít pro Raspberry Pi - SparkFun DEV-15945 - 1 kus

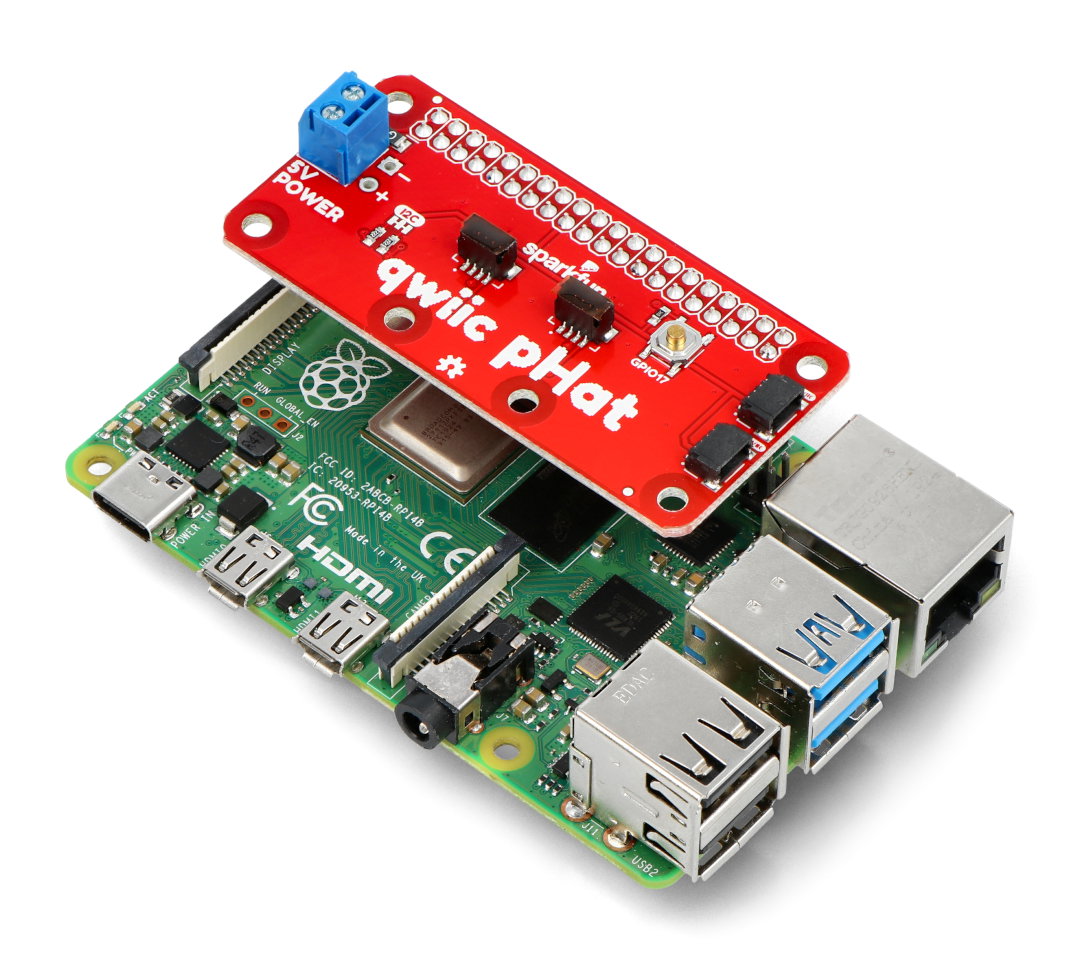

Příklad použití SparkFun Qwiic pHAT v2.0 s Raspberry Pi 4B.
Předmětem prodeje je pouze překryv - modul je nutné zakoupit samostatně.
Produkt je kompatibilní s Raspberry Pi
Výrobce připravil uživatelskou příručku, která vám pomůže začít s překrýváním. Šek!
Co je Qwiic?
Qwiic SparkFun je ekosystém, který zahrnuje širokou škálu senzorů založených na sběrnici I2C, výkonných modulech a vyhrazených kabelech. Hlavním předpokladem tohoto řešení je zlepšení procesu prototypování a spojování komponent. Všechny prvky podporující standard Qwiic používají stejný konektor – 4pinový konektor JST s roztečí 1 mm. Použití takového řešení snižuje množství potřebného prostoru na desce plošných spojů a zabraňuje spojování v rozporu s polaritou.
Technická specifikace SparkFun Qwiic pHAT v2.0
- Typ: Rozšíření Raspberry Pi, HAT pro Raspberry Pi
- Kompatibilní model: Raspberry Pi s 2x20 konektory, NVIDIA Jetson Nano, Google Coral
- Standardní konektor: Qwiic
- Qwiic porty: 4
- Uspořádání: 2x vertikálně, 2x horizontálně
- Konektor pomocného napájení: 5V šroubovací konektor
- 1x univerzální tlačítko
- Komunikační rozhraní: I2C sběrnice
- Rozměry překrytí: 65 x 30,5 mm

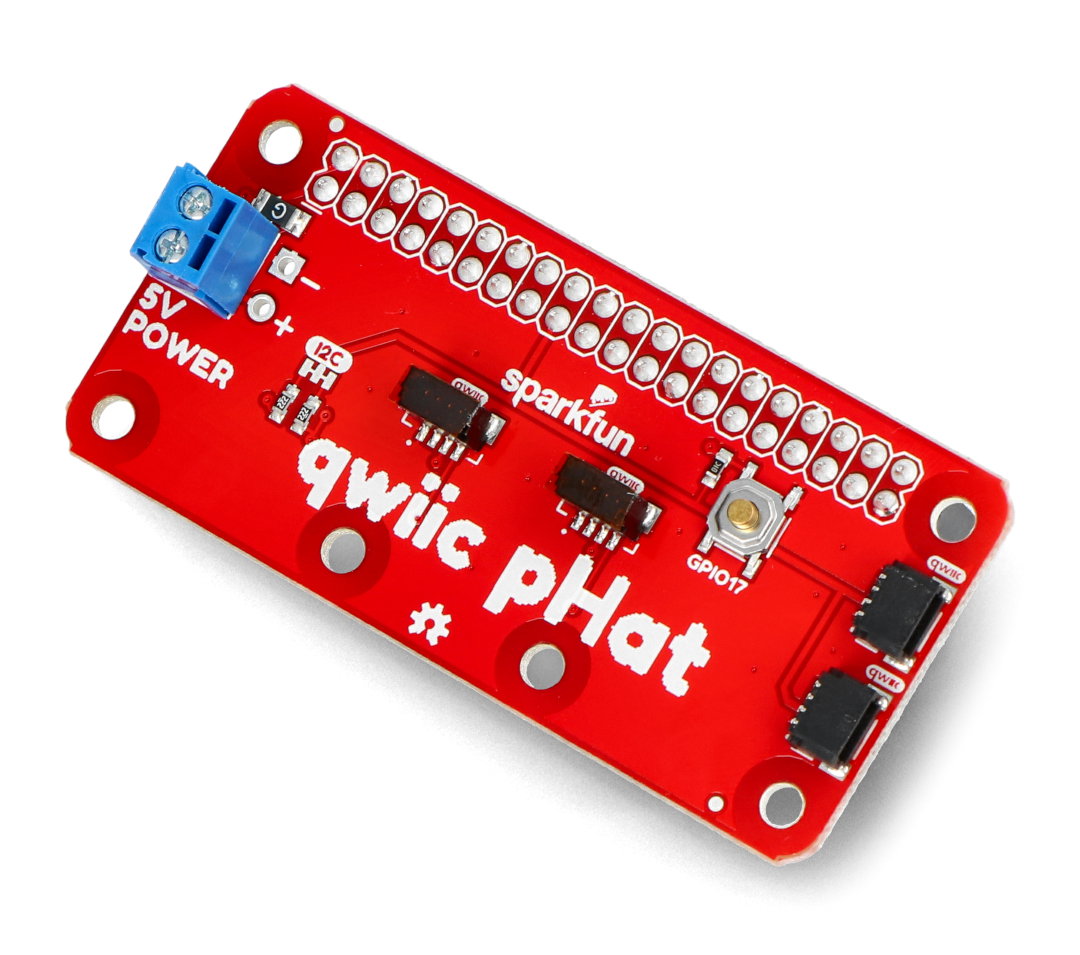

SparkFun Qwiic pHAT v2.0 - rozšíření pro Raspberry Pi.
