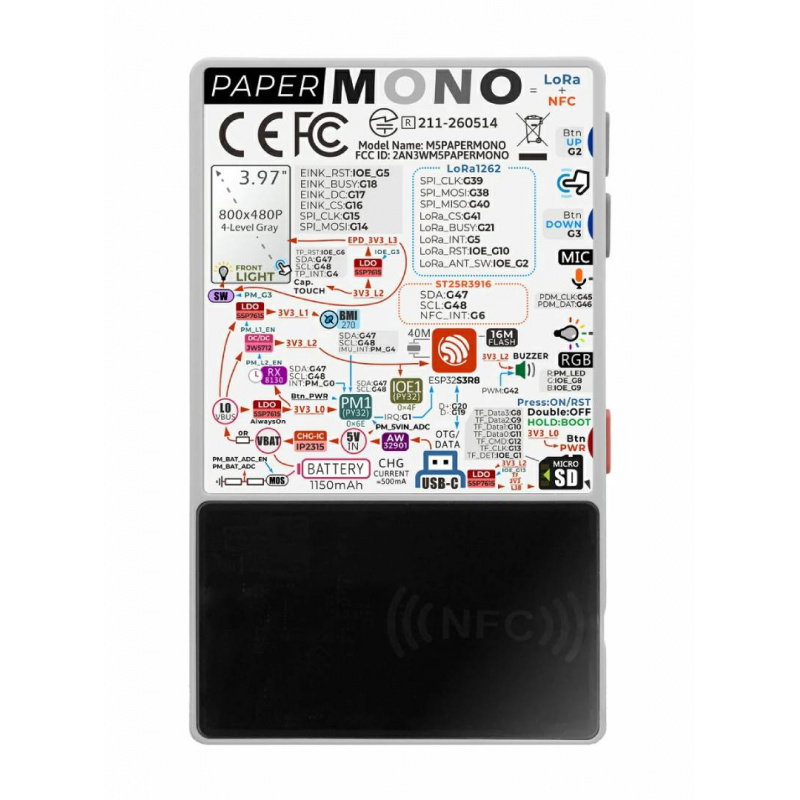

Popis produktu: PaperMono - vývojový modul ESP32-S3 s 3,97" obrazovkou pro elektronický papír, LoRa a NFC - M5Stack C153
M5Stack PaperMono je kompaktní vývojová platforma určená pro tvorbu energeticky úsporných zařízení pro elektronický papír. Jejím srdcem je dvoujádrový procesor ESP32 -S3R8 s frekvencí až 240 MHz , podporovaný 16 MB flash paměti a 8 MB PSRAM. Dotykový displej elektronického papíru s úhlopříčkou 3,97 palce podporuje 4 úrovně šedi a rozlišení 480 x 800 px. Integrované podsvícení zlepšuje komfort používání zařízení za slabého osvětlení. PaperMono vyniká svou 2,4 GHz WiFi, NFC a LoRa konektivitou. Řadič ST25R3916 podporuje standardy ISO14443A, ISO14443B, FeliCa a ISO15693, zatímco čip SX1262 umožňuje LoRa přenos v pásmu 868 MHz až 923 MHz. Deska dále obsahuje IMU BMI270, RTC RX8130CE, PDM mikrofon, bzučák, RGB LED a slot pro microSD .

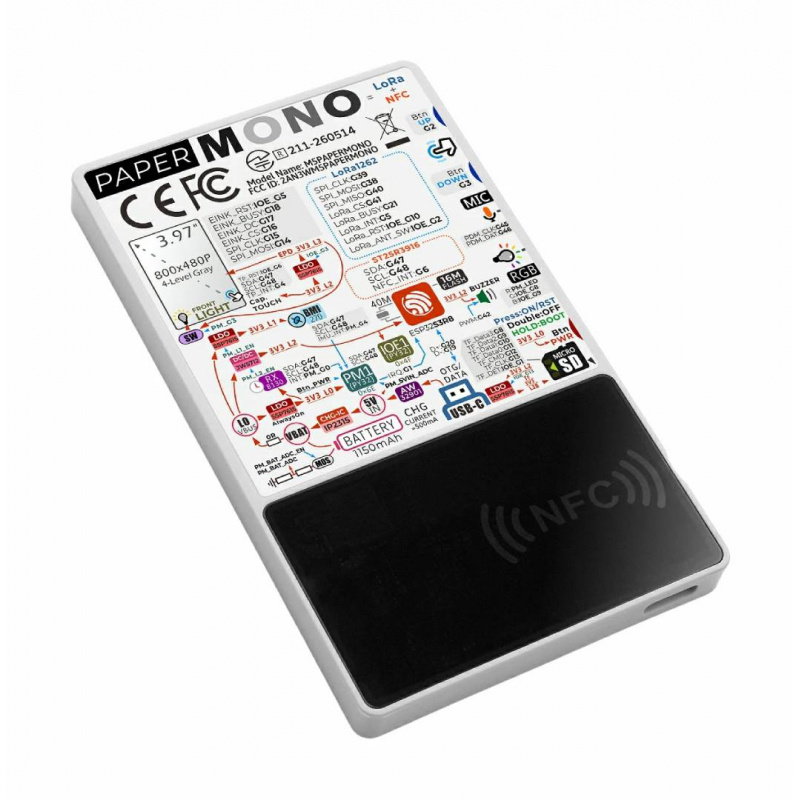

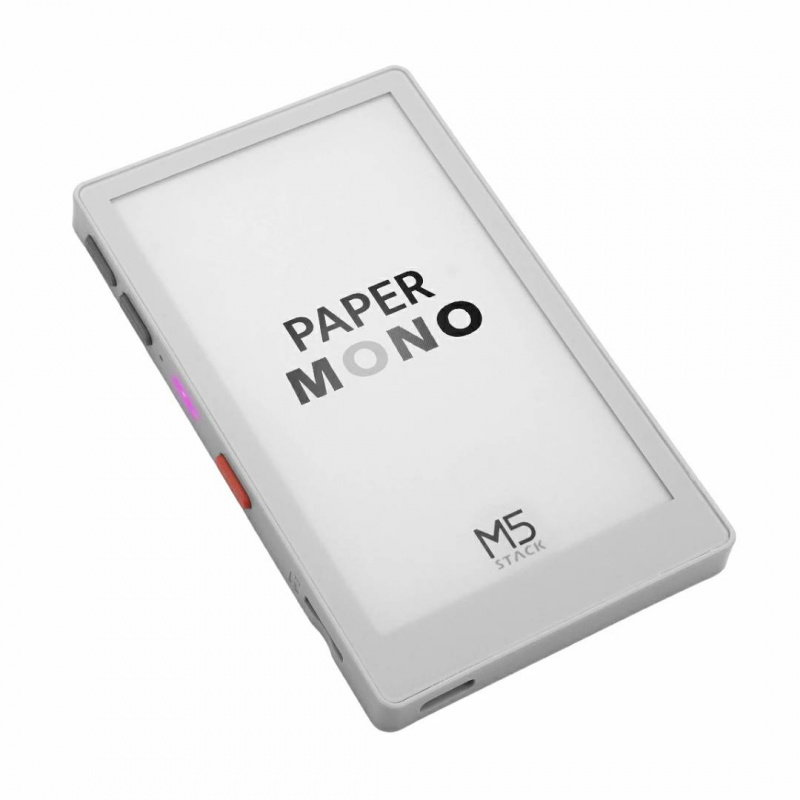

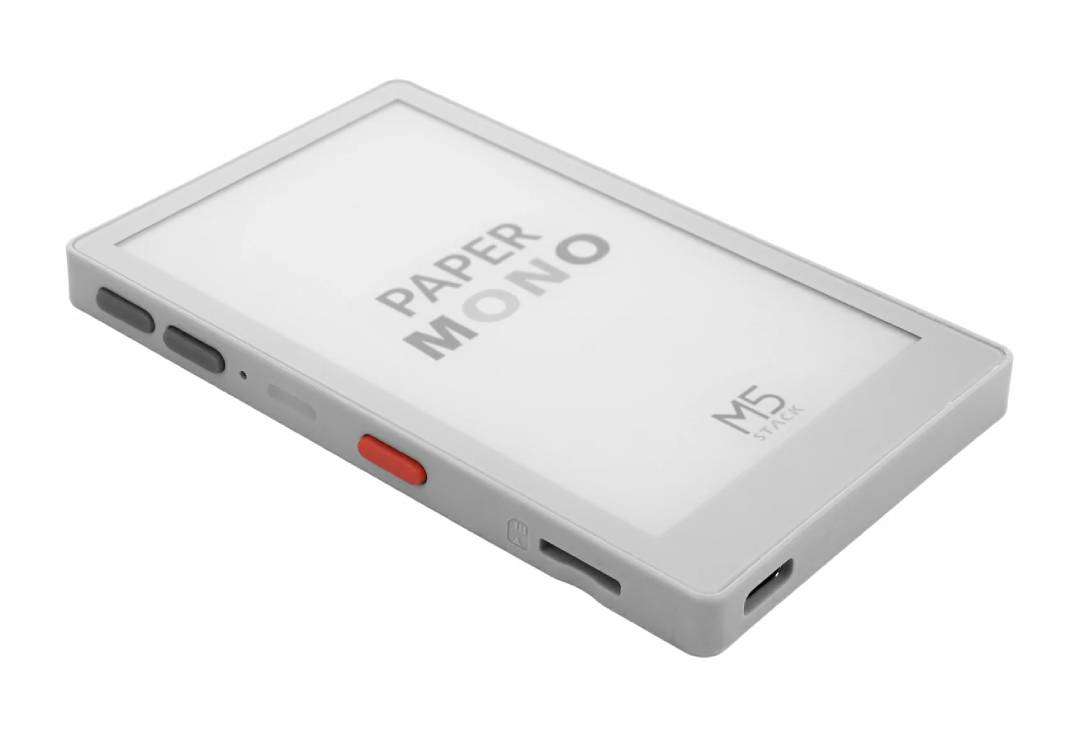

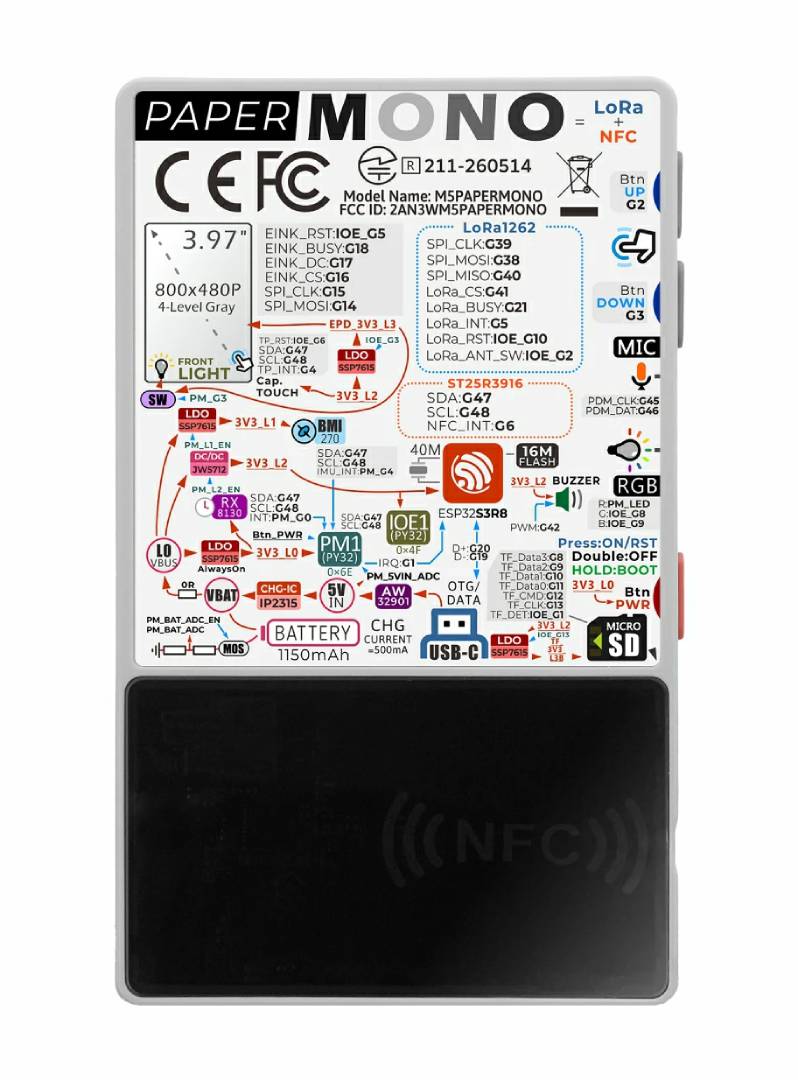

PaperMono - vývojový modul ESP32-S3 s 3,97" obrazovkou pro elektronický papír, LoRa a NFC - M5Stack C153.

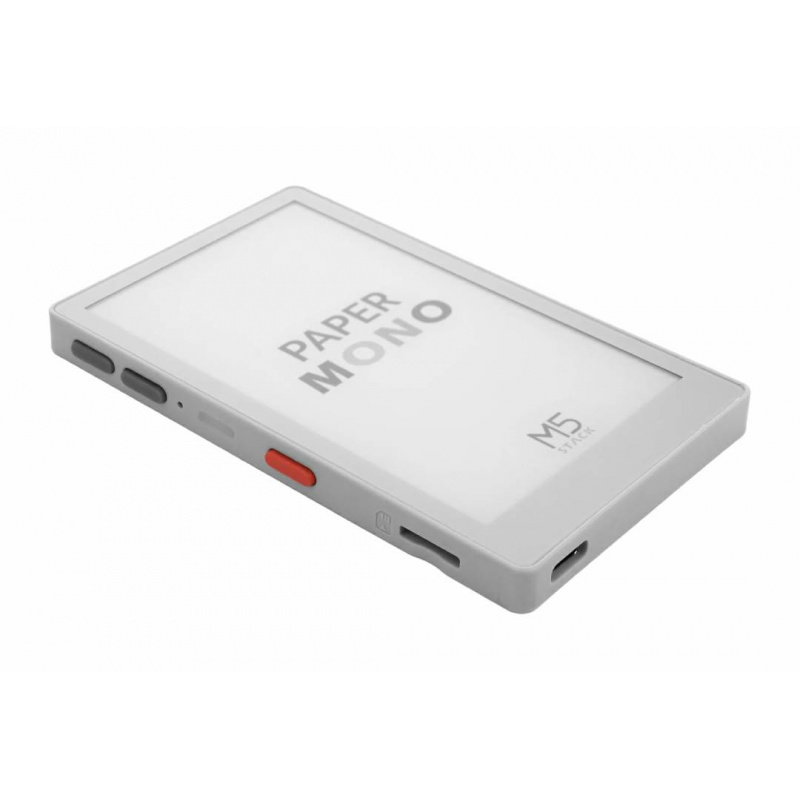

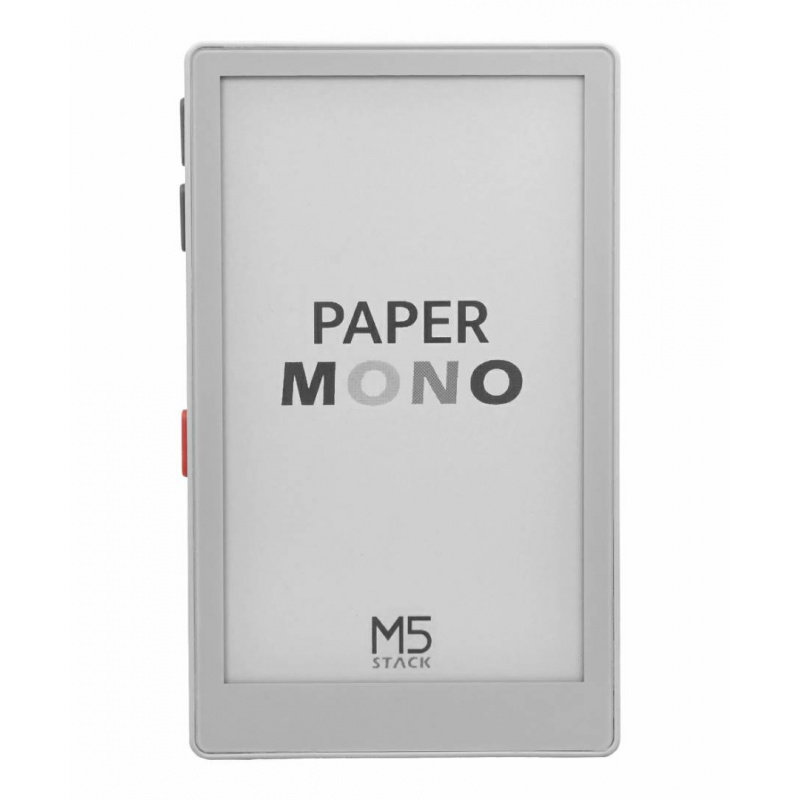

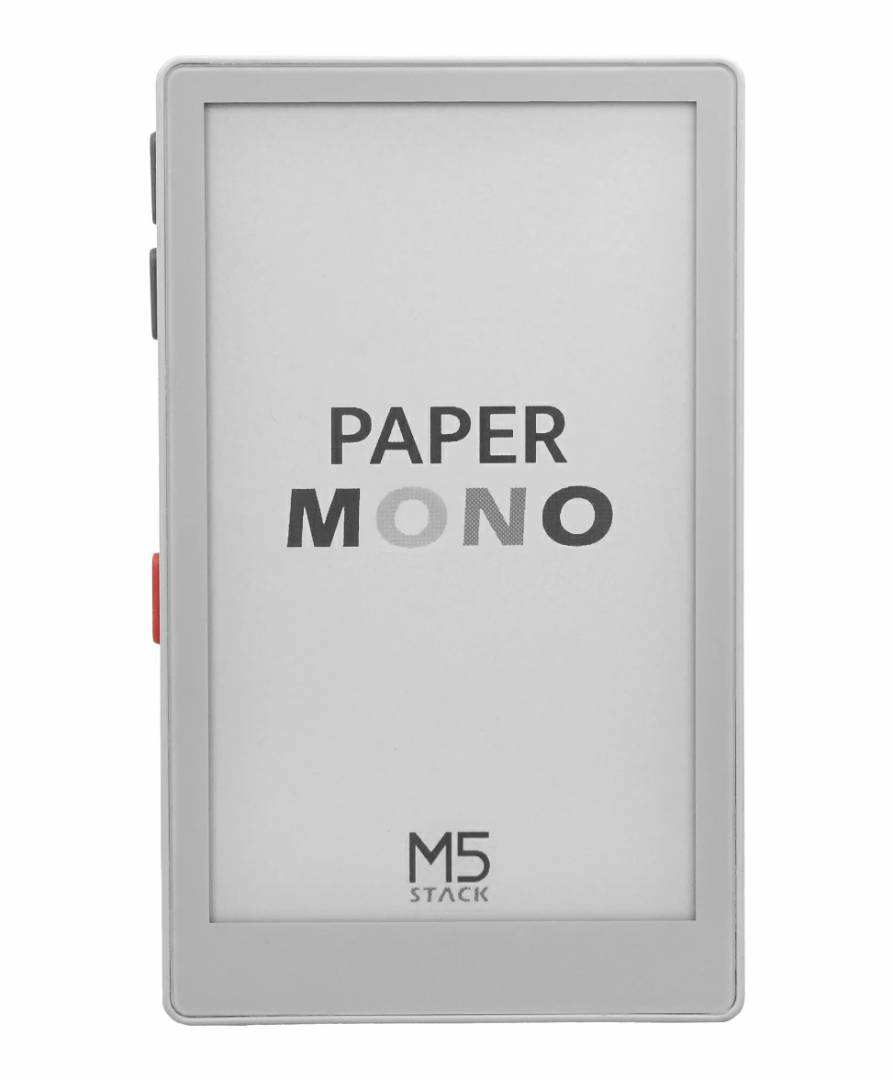

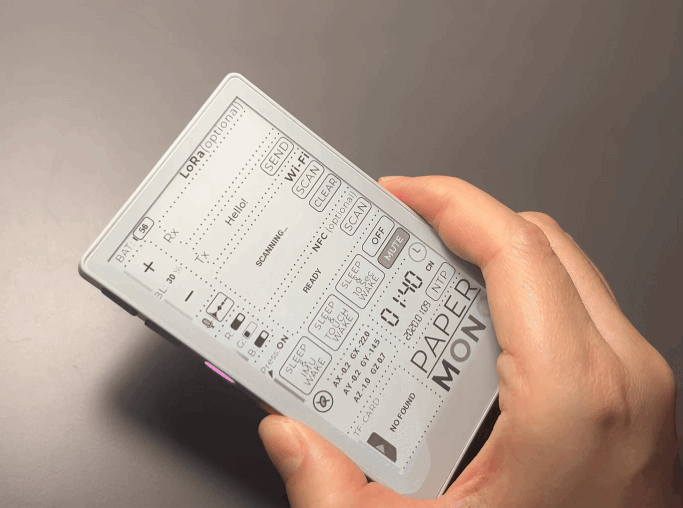

Dotykový displej s úhlopříčkou 3,97" a rozlišením 480 x 800 px, který využívá technologii elektronického papíru, podporuje 4 úrovně šedé a integrované podsvícení.
Hlavní vlastnosti modulu M5Stack PaperMono
- Mikrokontrolér ESP32-S3R8 : 32bitový dvoujádrový procesor Xtensa LX7 s frekvencí až 240 MHz
- Paměť : 16 MB Flash a 8 MB Octal PSRAM poskytují prostor pro rozsáhlé aplikace, grafiku a data
- 3,97" obrazovka elektronického papíru : monochromatický displej SSD1677 s rozlišením 480 x 800 px a 4 úrovněmi šedi
- Dotykový panel : Řídicí jednotka FT6336G umožňuje vytváření intuitivních uživatelských rozhraní
- Integrované podsvícení : umožňuje pohodlnější používání obrazovky za omezených světelných podmínek
- Komunikace LoRa : Modul SX1262 s vestavěnou anténou FPC pracuje v rozsahu od 868 MHz do 923 MHz
- NFC : Čip ST25R3916 podporuje ISO14443A, ISO14443B, FeliCa a ISO15693
- WiFi 2,4 GHz : umožňuje bezdrátovou komunikaci s místní sítí a internetem
- IMU BMI270 : 6osý snímač pohybu umožňuje detekci orientace a pohybu zařízení
- RTC RX8130CE : Hodiny reálného času umožňují přesné sledování času
- Slot pro microSD kartu : umožňuje rozšířit prostor přidělený pro data a soubory
- Mikrofon a bzučák PDM : aktivace zvukových a signalizačních funkcí
- RGB LED : poskytuje vizuální indikaci stavu zařízení
- M5PM1 Řízení spotřeby energie : Řešení pro projekty vyžadující omezenou spotřebu energie
- Baterie s kapacitou 1150 mAh : umožňuje používat PaperMono jako samostatné mobilní zařízení

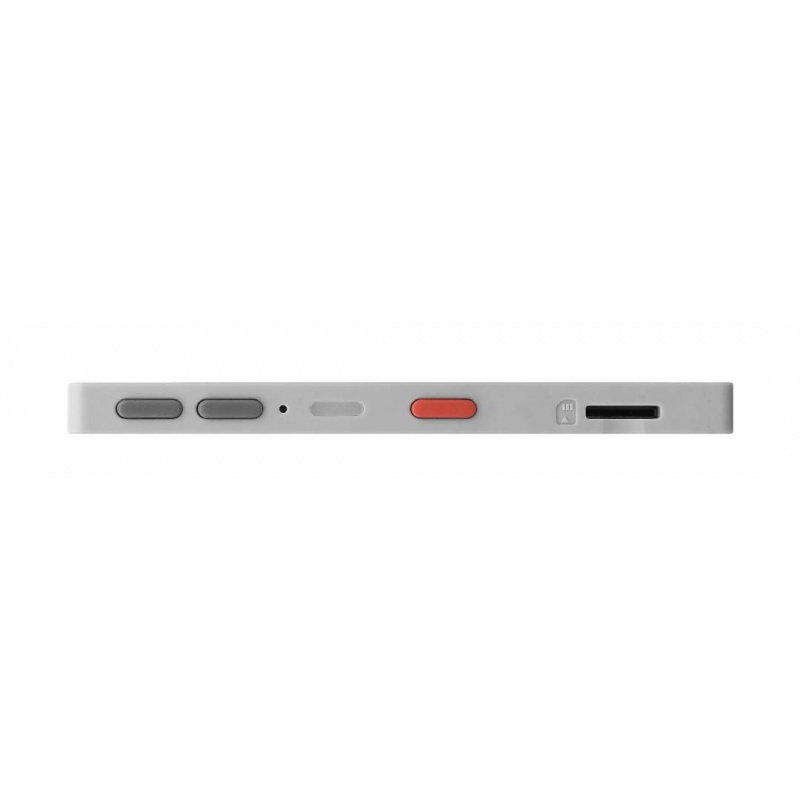

- Uživatelská tlačítka : dvě funkční tlačítka a tlačítko napájení s podporou funkcí ZAPNUTO, VYPNUTO, RESET a BOOT
Programování M5Stack PaperMono s ESP32-S3
M5Stack PaperMono lze programovat jak v Arduino IDE, tak v prostředí UiFlow2 , takže je platforma vhodná pro začátečníky i pokročilejší uživatele. Arduino IDE podporuje knihovny jako M5Unified, M5GFX, M5PM1, M5IOE1, M5Unit-NFC a RadioLib, což zjednodušuje používání displeje, NFC, LoRa, senzorů a dalších komponent. K dispozici jsou také příklady a materiály pro ESP-IDF a PlatformIO , což usnadňuje implementaci složitějších embedded projektů. UiFlow2 na druhou stranu umožňuje vytvářet programy pomocí grafických bloků Blockly , což vám umožňuje začít bez nutnosti ručně psát veškerý kód. Zařízení může komunikovat s prostředím UiFlow2 přes Wi-Fi pomocí přístupového kódu nebo přes USB. Dokončený program lze spustit jako testovací program nebo uložit do paměti PaperMono a spustit bez trvalého připojení k počítači.
Do režimu nahrávání firmwaru se dostanete stisknutím tlačítka napájení po dobu přibližně 2 sekund. Tlačítko uvolněte, jakmile začne blikat červená LED.
Srovnání M5Stack PaperMono a PaperMono-Lite
PaperMono a PaperMono-Lite používají stejný procesor ESP32-S3R8 a 3,97" dotykovou obrazovku pro elektronický papír , takže oba modely jsou dobrým základem pro energeticky úsporná rozhraní a přenosná zařízení. Nejdůležitějším rozdílem je přítomnost modulů NFC a LoRa v plné verzi PaperMono. PaperMono-Lite je jednodušší varianta určená pro projekty, kde není potřeba rádiová komunikace na velké vzdálenosti a identifikace blízkosti.
| Parametr | PapírMono | PaperMono-Lite |
|---|---|---|
| Hlavní řídicí jednotka | ESP32-S3R8 | ESP32-S3R8 |
| Obrazovka | 3,97" elektronický papír, 4 úrovně šedi, 480 x 800 px | 3,97" elektronický papír, 4 úrovně šedi, 480 x 800 px |
| Dotykový panel | FT6336G | FT6336G |
| Podsvícení | integrovaný | integrovaný |
| Wi-Fi | 2,4 GHz | 2,4 GHz |
| NFC | ST25R3916 | nedostatek |
| LoRa | SX1262 - Razítko LoRa-1262 | nedostatek |
| Paměť microSD | Ano | Ano |
| IMU | BMI270 | BMI270 |
| Pravý čas | RX8130CE | RX8130CE |
| Baterie | 1150 mAh | 1150 mAh |
| Barva pouzdra | šedá | bílý |
| Mše | 74,7 g | 72,4 g |
Vestavěná baterie s kapacitou 1150 mAh a systém správy napájení M5PM1 podporují mobilní práci a aplikace s nízkou spotřebou energie.
Praktické aplikace M5Stack PaperMono
M5Stack PaperMono je ideální pro projekty vyžadující jasný displej, nízkou spotřebu energie a bezdrátovou komunikaci . Může fungovat jako přenosná čtečka dokumentů a informací, elektronický štítek, informační tabule nebo samostatný IoT terminál. Dotyková obrazovka umožňuje vytváření interaktivních nabídek a ovládacích panelů bez nutnosti dalšího displeje. NFC umožňuje konstrukci terminálů pro kontrolu přístupu, identifikačních zařízení a systémů pro čtení karet a štítků . LoRa Umožňuje přenos malého množství dat na mnohem větší vzdálenosti než typické lokální sítě, což je užitečné v aplikacích, jako je telemetrie, polní systémy, automatizace a inteligentní doprava. IMU, RTC a microSD dále rozšiřují možnosti záznamu dat a autonomního provozu.
Technické specifikace M5Stack PaperMono
- Systém na čipu: ESP32-S3R8
- Procesor: Dvoujádrový Xtensa 32bitový LX7
- Maximální taktovací frekvence: 240 MHz
- Flash paměť: 16 MB
- PSRAM: 8 MB osmičkové
- Wi-Fi připojení: 2,4 GHz
- Typ displeje: monochromatický elektronický papír
- Úhlopříčka displeje: 3,97"
- Řadič displeje: SSD1677
- Rozlišení: 480 x 800 pixelů
- Počet odstínů šedi: 4
- Dotykový panel: FT6336G
- Aktivní rozsah dotyku osy X: 5 až 475
- Aktivní rozsah dotyku osy Y: 5 až 795
- Podsvícení displeje: integrované
- NFC: ST25R3916
- Podporované standardy NFC: ISO14443A, ISO14443B, FeliCa, ISO15693
- Čip LoRa: SX1262 - Razítko LoRa-1262
- Frekvenční rozsah LoRa: 868 MHz až 923 MHz
- Anténa LoRa: Vestavěná FPC
- IMU: BMI270, 6 os
- Terminál reálného času: RX8130CE
- IO expandér: M5IOE1
- Správa napájení: M5PM1
- Mikrofon: PDM LMD4737T261-AC02
- Zvuková indikace: vestavěný bzučák
- Semafor: vestavěná RGB dioda
- Externí paměť: slot pro microSD
- Tlačítka: 2 x uživatelské tlačítko, 1 x tlačítko napájení
- Vstupní napájení: USB typu C, 5 V DC
- Kapacita baterie: 1150 mAh
- Rozměry: 62,0 × 101,0 × 8,0 mm
- Hmotnost: 74,7 g
Obsah sady
- 1 x M5Stack PaperMono
Modul nabízí komunikaci LoRa od 868 MHz do 923 MHz a NFC je kompatibilní s normami ISO14443A, ISO14443B, FeliCa a ISO15693.
